光ファイバケーブル(LCコネクタ・SCコネクタ)を自作するための工具セット。

通常画面表示

HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)

HKB-TLSET2の画像を表示しています。

HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)
HKB-TLSET2 / 光ファイバ自作工具セット(LC・SC両用)

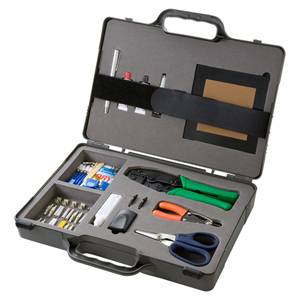

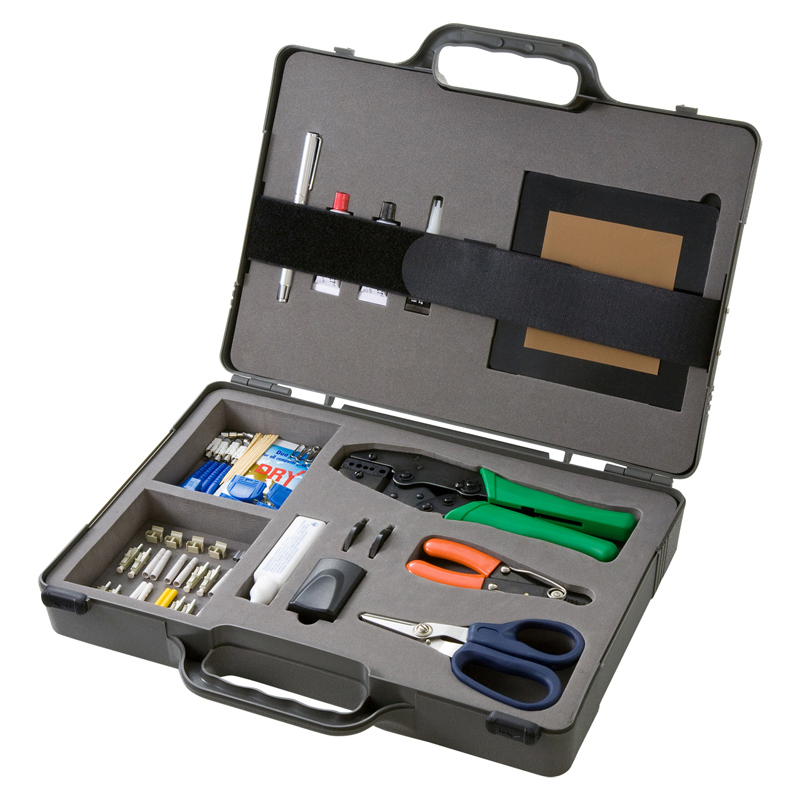

光ファイバ自作工具セット(LC・SC両用)

HKB-TLSET2 廃止

JANコード
4969887842096
標準価格
¥64,350（税抜き ¥58,500）

HKB-TLSET2光ファイバ自作工具セット(LC・SC両用)
×

この製品の画像をダウンロード

仕様

サイズ・重量 専用ケース/W375×D298×H63mm・約1.9kg
セット内容 かしめ工具（LC・SCコネクタ両用)/W67×D219×H22.5mm・490g
ストリッパー（外皮むき工具）/　W47×D130×H14mm・80g
ケブラー用はさみ/W83×D149×H11.5mm・60g
クリーバー/直径10.5×L131mm・32g
ABボンド/各10ml
瞬間接着剤/3g
クリーナー/20cc
クリーニングペーパー（ウェット、ドライ）/90×64mm、各1枚
LC研磨ディスク/直径37.8mm、H5.75mm
SC研磨ディスク/直径37.8mm、H4.88mm
研磨作業用マット/150×150mm
研磨紙5ミクロン/110×110mm、2枚
研磨紙0.5ミクロン/100×100mm、2枚
LED付き30倍ルーペ/W35×D54×H24mm・37g
※LR1130電池3個付属（テスト用)
つまようじ・クリップ/各10個
LCコネクタ（2mm径用）/4個
LCコネクタ（3mm径用）/4個
SCコネクタ/4個
詳しいマニュアル付き

特長

  • 光ファイバケーブル（LCコネクタとSCコネクタに対応）を自作するための工具セットです。
  • 初めて自作される方にもわかりやすい「自作マニュアル」が付属しています。
  • 専用ケースに収納されているので、携帯性にも優れています。

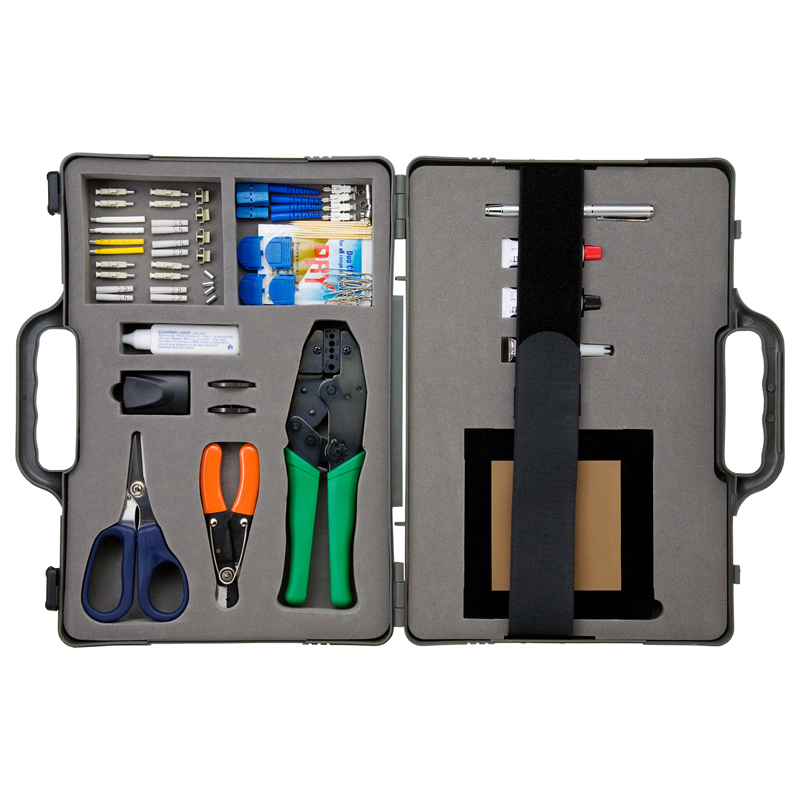

    ＜セット内容＞

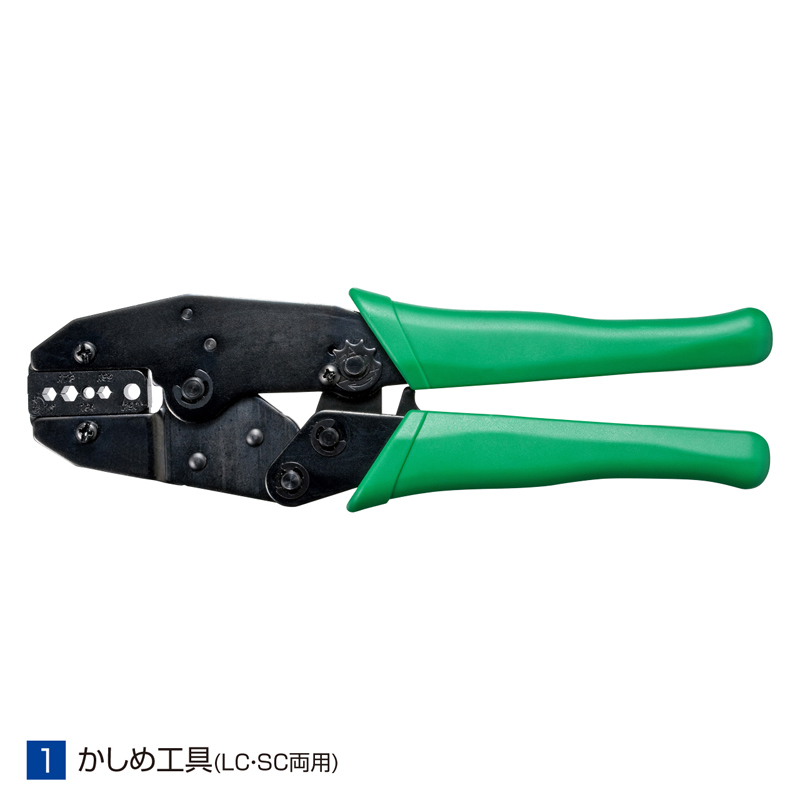

  • かしめ工具
    LCコネクタ、SCコネクタと光ファイバケーブルをかしめる（固定する）工具です。

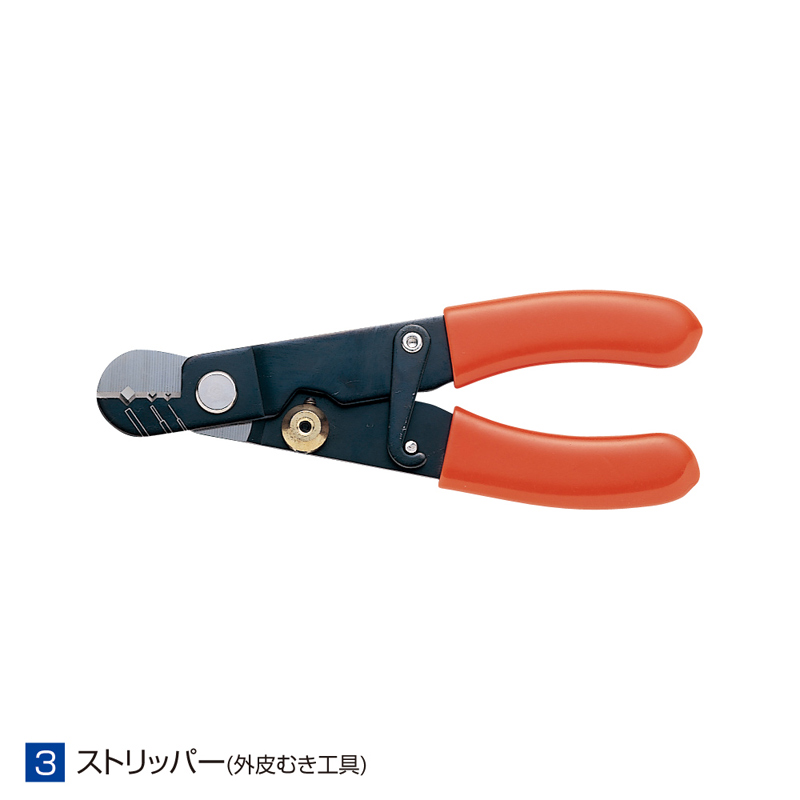

  • ストリッパー
    光ファイバケーブルの外皮をむく工具です。3mmまでのケーブル外皮に対応しています。
    （2～3mm外皮、900ミクロンバッファ外皮、250ミクロンUV外皮）
    ※3.5mm以上のケーブル外皮径には、HT-501（別売）をご使用ください。

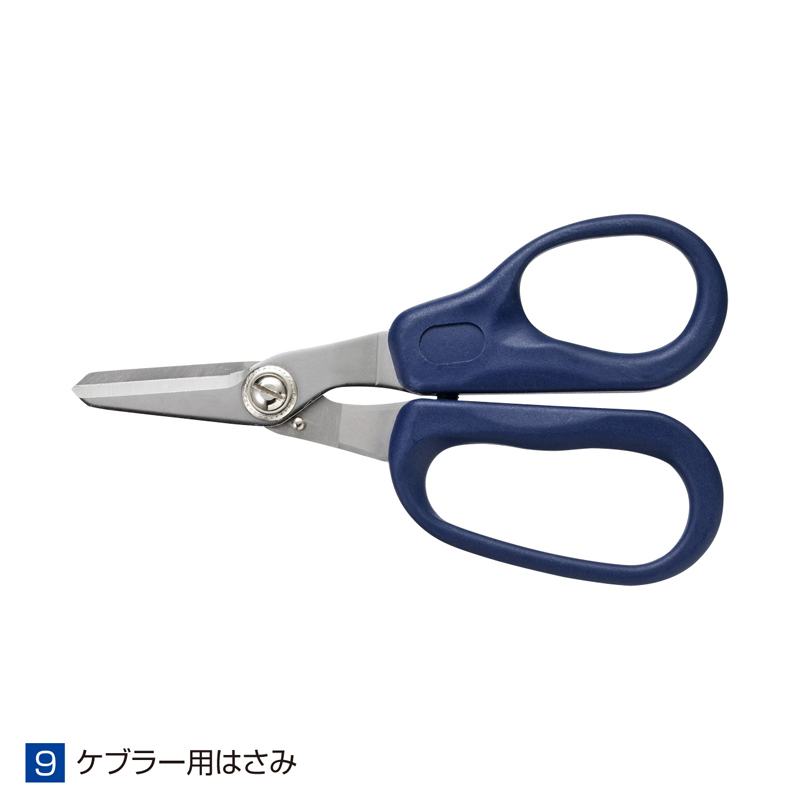

  • ケブラー用はさみ
    ケーブル内のケブラー（アラミド繊維）をカットする工具です。

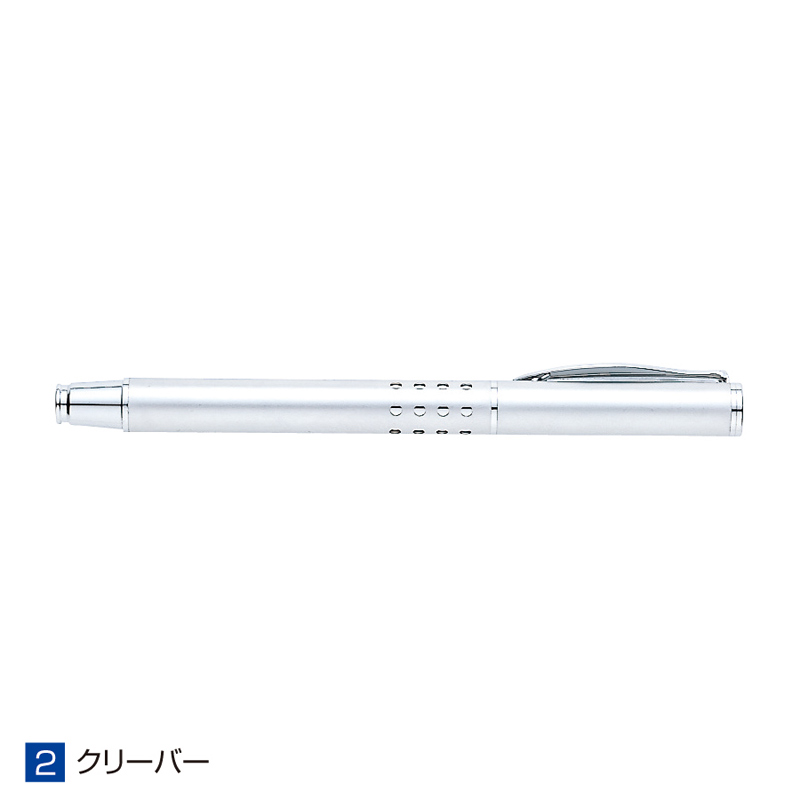

  • クリーバー
    光ファイバの先端をカットする工具です。

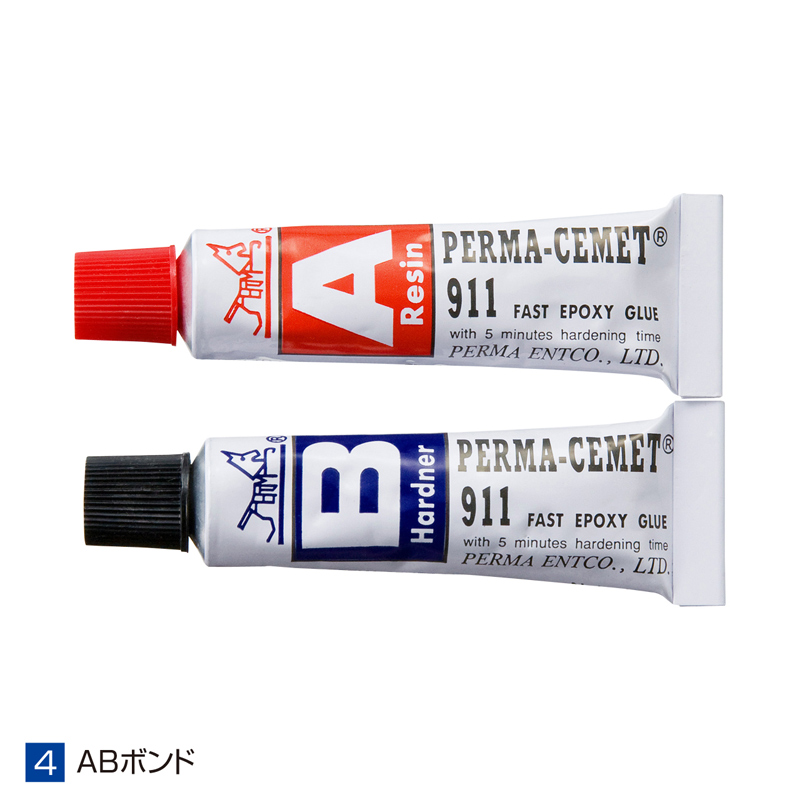

  • ABボンド
    使用の際、AボンドとBボンドを混ぜて使用する2液ボンド法で、コネクタとケーブルを固定します。

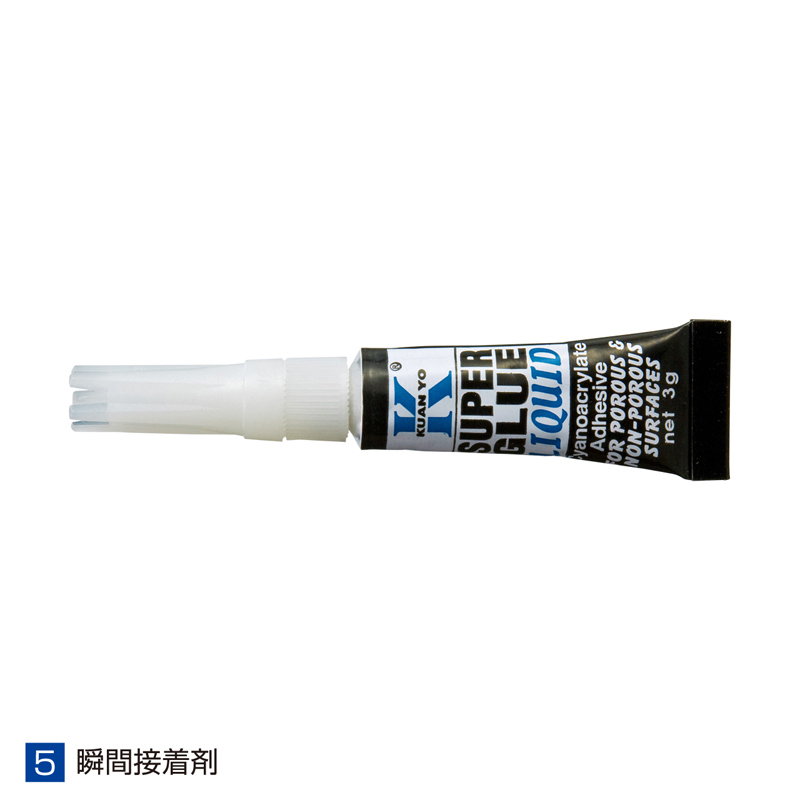

  • 瞬間接着剤
    瞬間接着法でコネクタとケーブルを固定します。

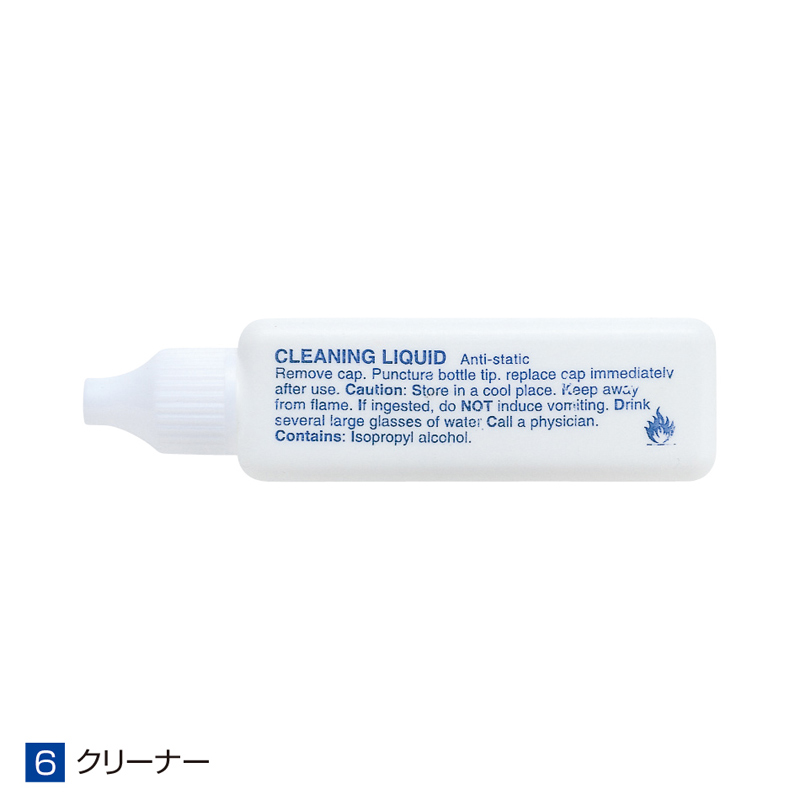

  • クリーナー（20cc）
    光ファイバケーブルに付着したゴミを除去する際に使用するクリーナーです。

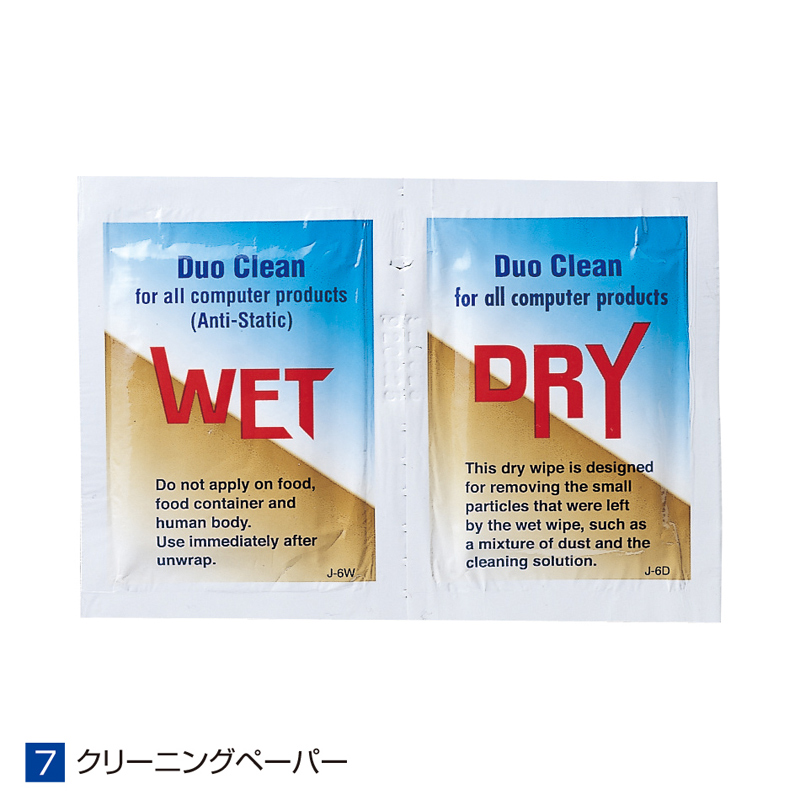

  • クリーニングペーパー（ウェット、ドライ）
    光ファイバケーブルに付着したゴミを除去する際に使用するクリーニングペーパーで、ウェット用とドライ用があります。

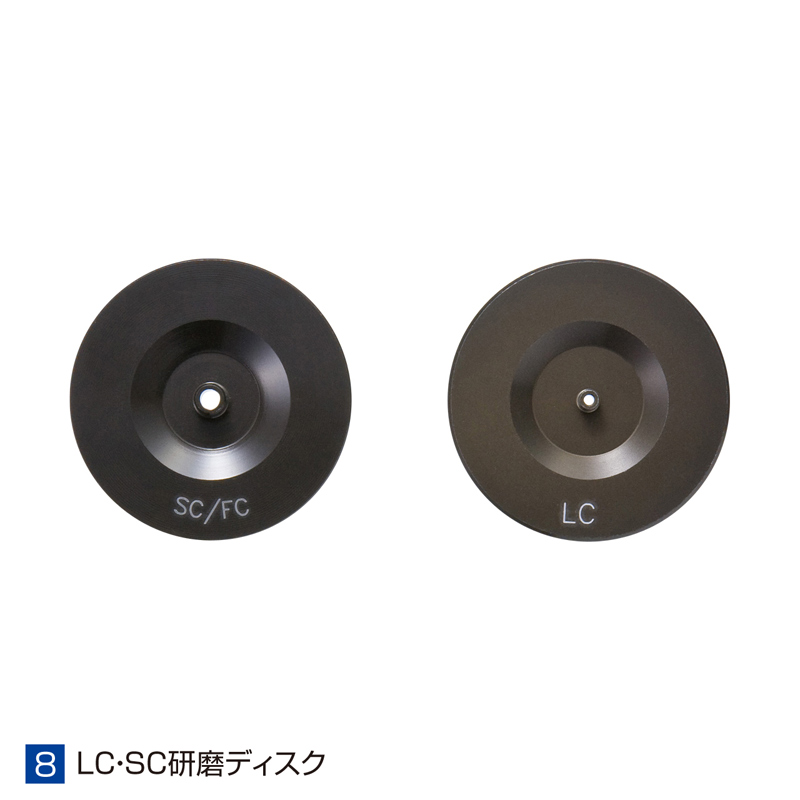

  • LC・SC研磨ディスク
    正確に先端研磨を行うためのLCコネクタ用研磨ディスクとSCコネクタ用研磨ディスクです。

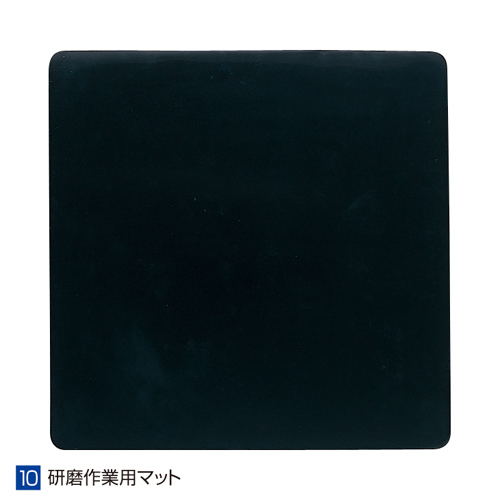

  • 研磨作業用マット（150×150mm）
    先端研磨をおこなう際、作業面の水平を保ち正確な先端研磨をするためのマットです。

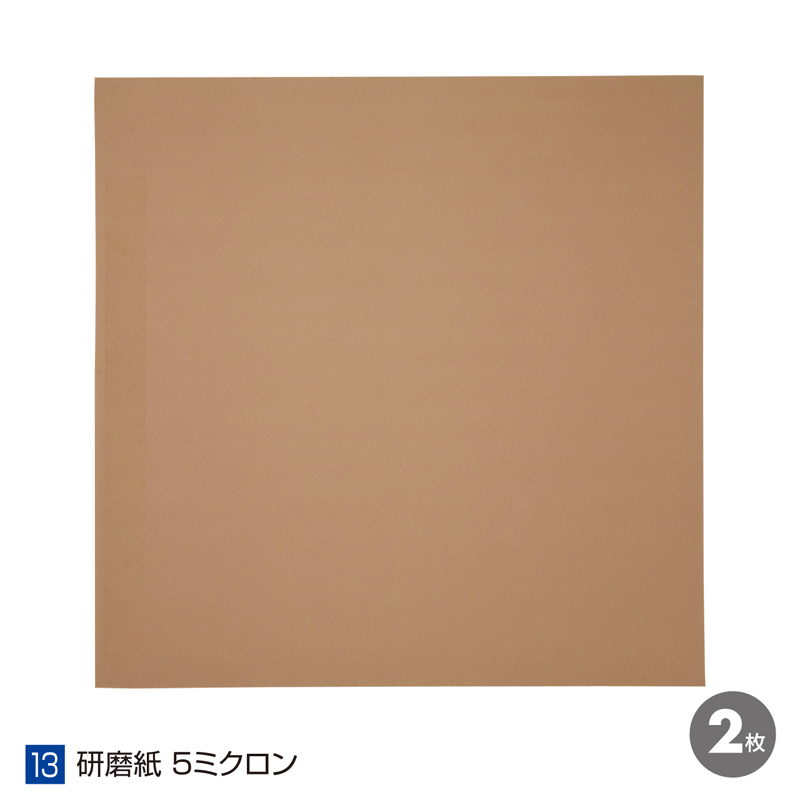

  • 研磨紙5ミクロン（110×110mm、2枚）
    先端研磨の際、第一研磨に用いる研磨紙です。

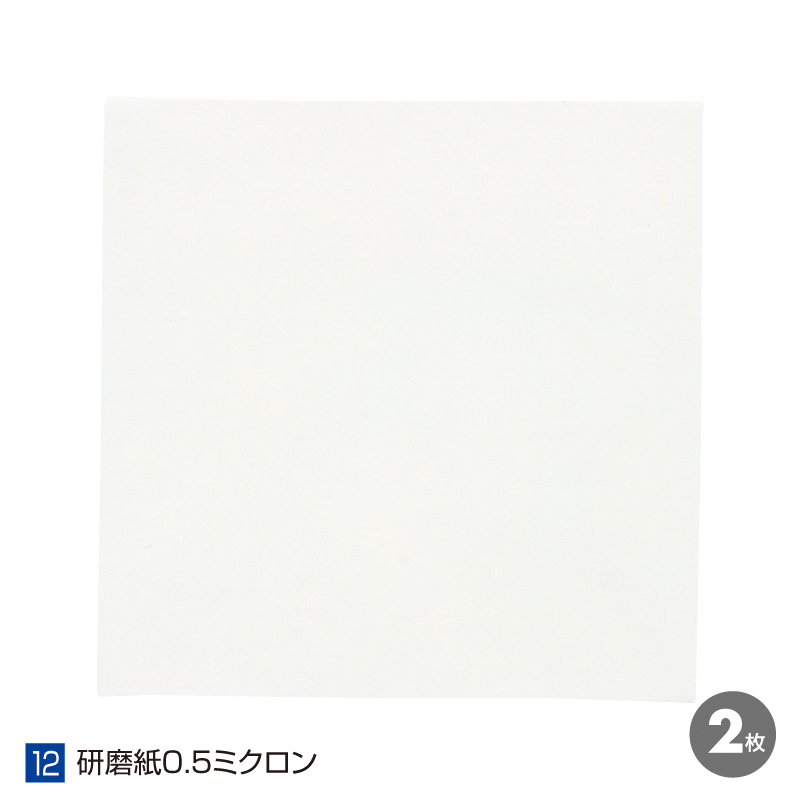

  • 研磨紙0.5ミクロン（100×100mm、2枚）
    先端研磨の際、第二研磨に用いる研磨紙です。

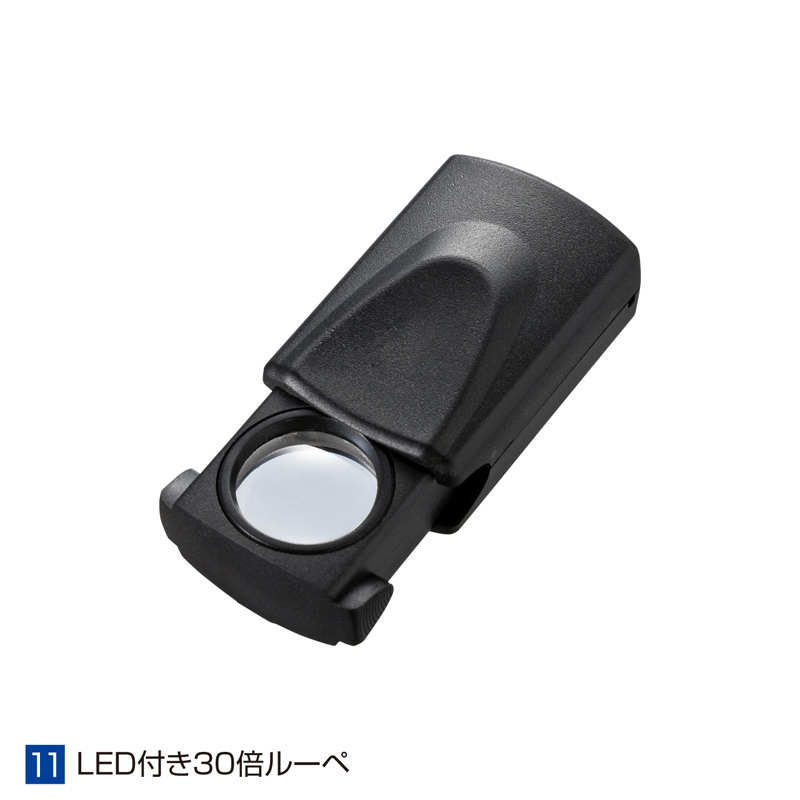

  • LED付き30倍ルーペ
    LEDが付いた30倍倍率のルーペです。
    ※LR1130電池3個付属（テスト用)

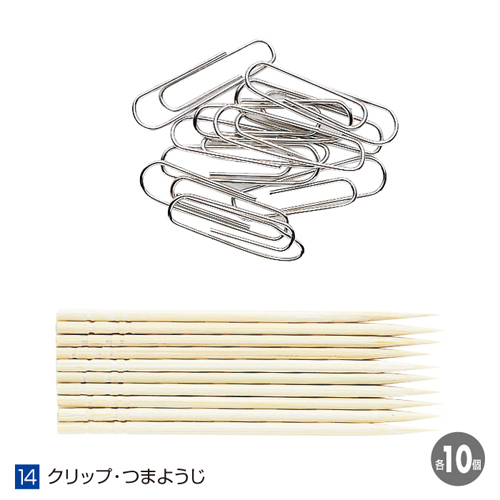

  • つまようじ・クリップ（各10個）
    ABボンドを使用して2液ボンド法で作業する際に使う部品です。

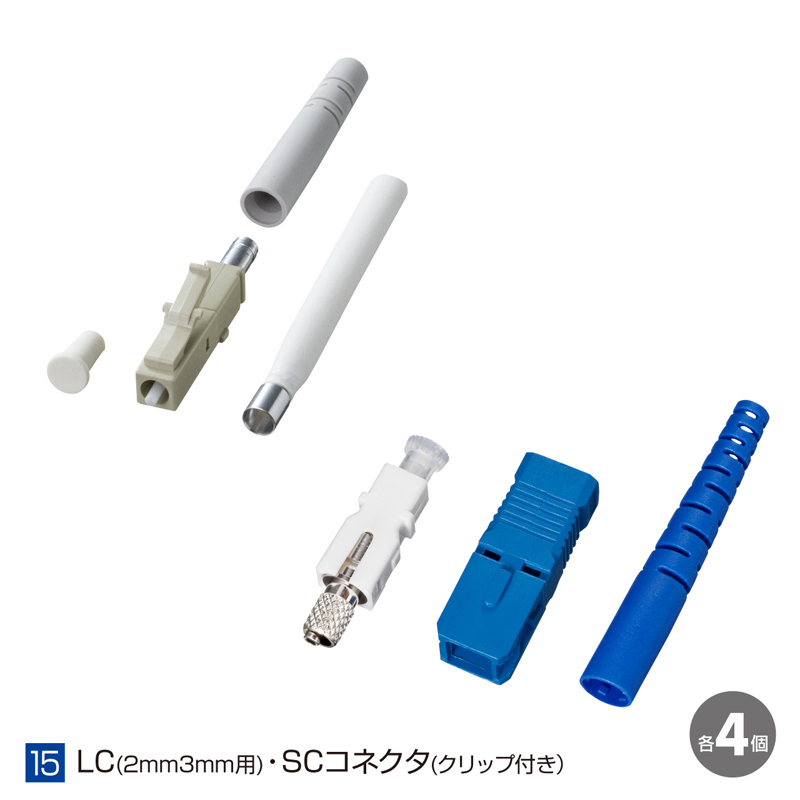

  • LCコネクタ（8個）
    めがね2芯、4（多芯）ファイバーケーブルに使用する際の2mm径用LCコネクタ、3mm径用LCコネクタが各4個入っています。
  • SCコネクタ（4個）
    めがね2芯、4芯（多芯）ファイバケーブル用SCコネクタ、4個入りです。
  • 詳しいマニュアル付き
    本製品を使用して光ファイバーケーブルを自作加工する際のマニュアルです。
