光ファイバケーブル(LCコネクタ・SCコネクタ)を自作するための工具セット。
HKB-TLSET2の画像を表示しています。

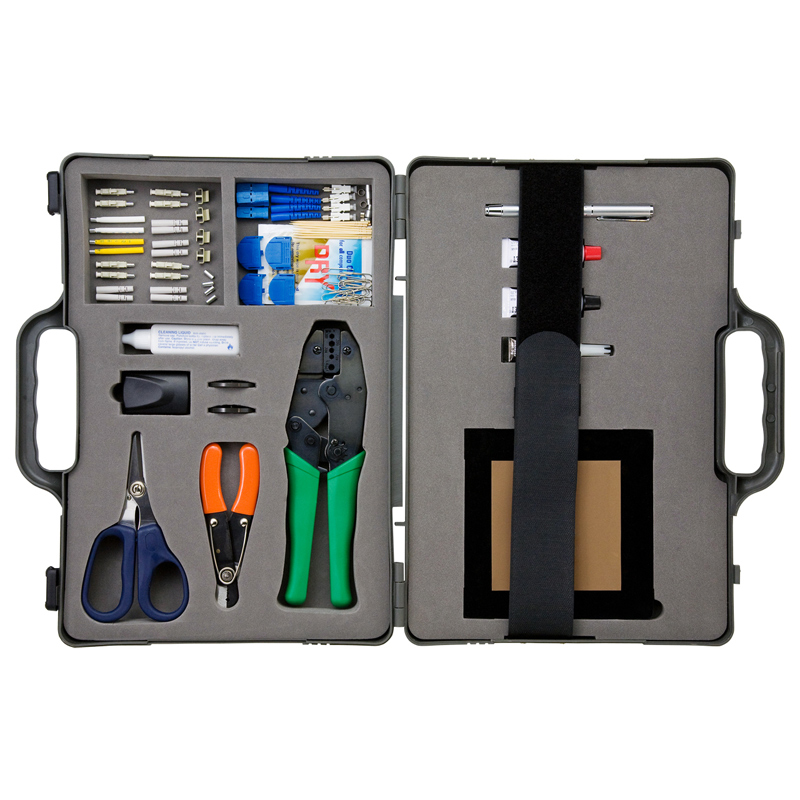

HKB-TLSET2光ファイバ自作工具セット(LC・SC両用)
仕様

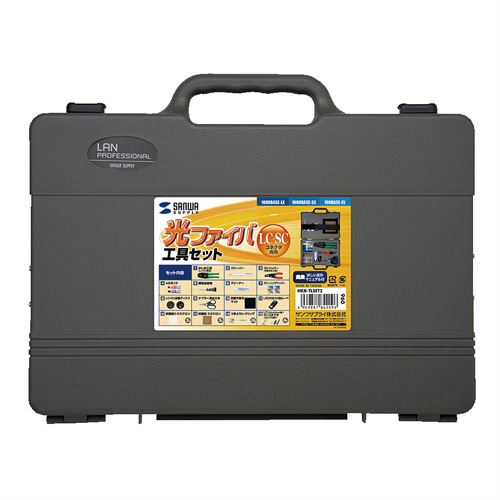

| サイズ・重量 | 専用ケース/W375×D298×H63mm・約1.9kg |
|---|---|
| セット内容 | かしめ工具（LC・SCコネクタ両用)/W67×D219×H22.5mm・490g ストリッパー（外皮むき工具）/ W47×D130×H14mm・80g ケブラー用はさみ/W83×D149×H11.5mm・60g クリーバー/直径10.5×L131mm・32g ABボンド/各10ml 瞬間接着剤/3g クリーナー/20cc クリーニングペーパー（ウェット、ドライ）/90×64mm、各1枚 LC研磨ディスク/直径37.8mm、H5.75mm SC研磨ディスク/直径37.8mm、H4.88mm 研磨作業用マット/150×150mm 研磨紙5ミクロン/110×110mm、2枚 研磨紙0.5ミクロン/100×100mm、2枚 LED付き30倍ルーペ/W35×D54×H24mm・37g ※LR1130電池3個付属（テスト用) つまようじ・クリップ/各10個 LCコネクタ（2mm径用）/4個 LCコネクタ（3mm径用）/4個 SCコネクタ/4個 詳しいマニュアル付き |
特長
- 光ファイバケーブル（LCコネクタとSCコネクタに対応）を自作するための工具セットです。
- 初めて自作される方にもわかりやすい「自作マニュアル」が付属しています。
- 専用ケースに収納されているので、携帯性にも優れています。

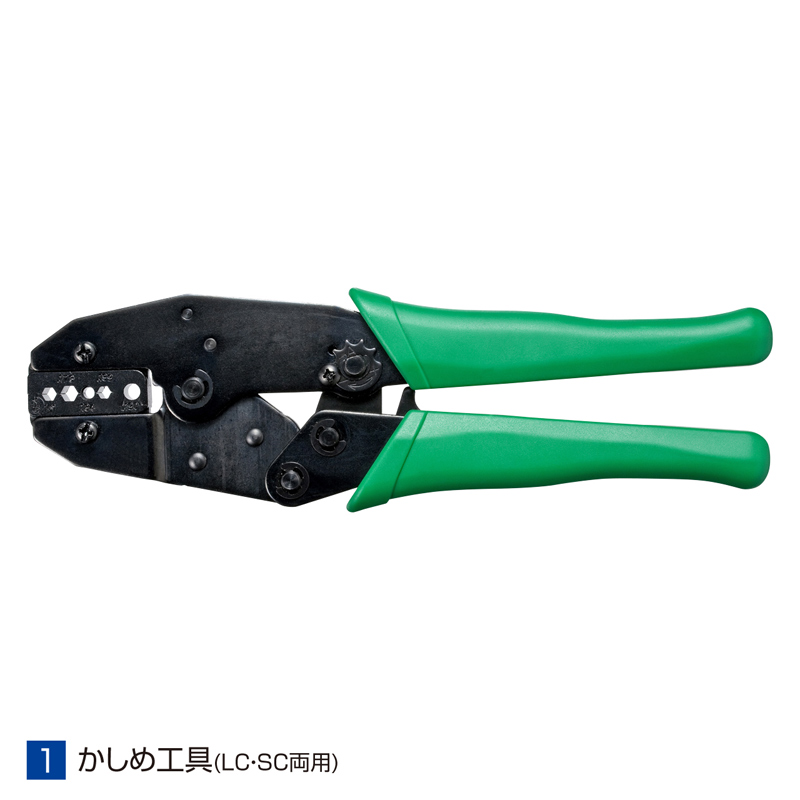

＜セット内容＞ - かしめ工具

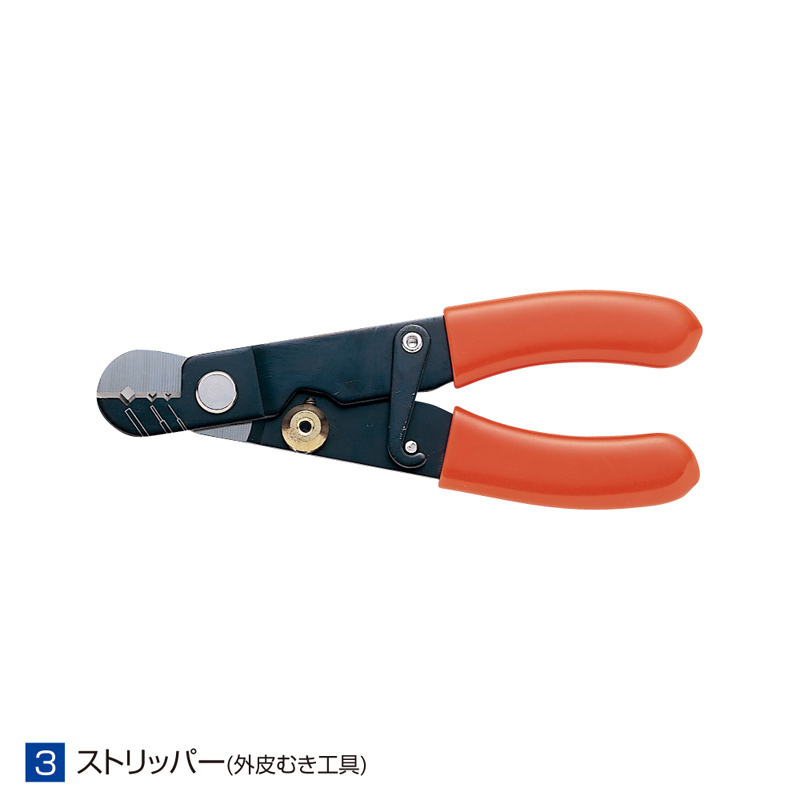

LCコネクタ、SCコネクタと光ファイバケーブルをかしめる（固定する）工具です。 - ストリッパー
光ファイバケーブルの外皮をむく工具です。3mmまでのケーブル外皮に対応しています。
（2～3mm外皮、900ミクロンバッファ外皮、250ミクロンUV外皮）

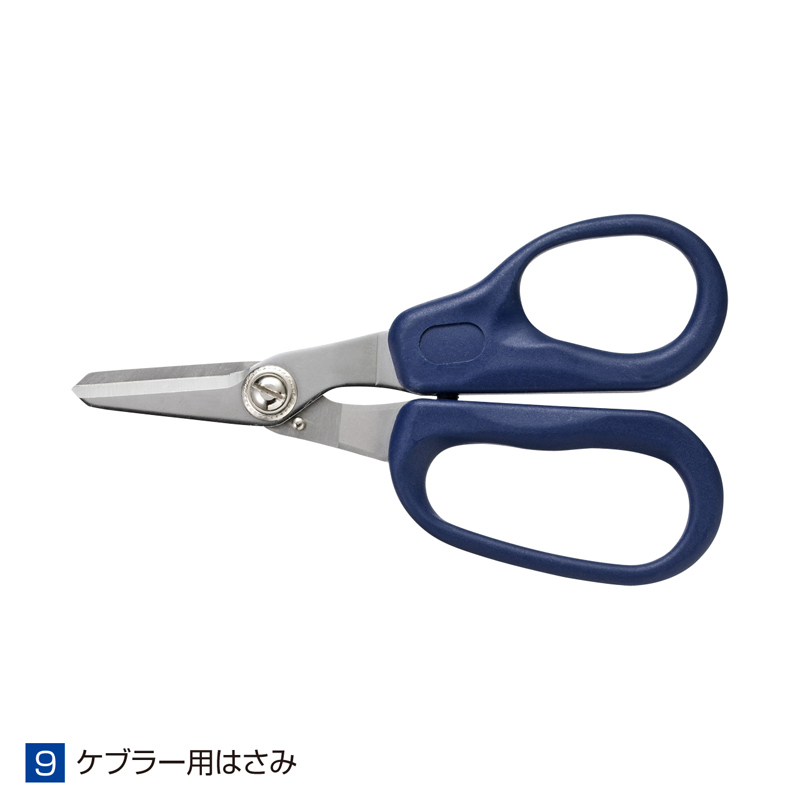

※3.5mm以上のケーブル外皮径には、HT-501（別売）をご使用ください。 - ケブラー用はさみ

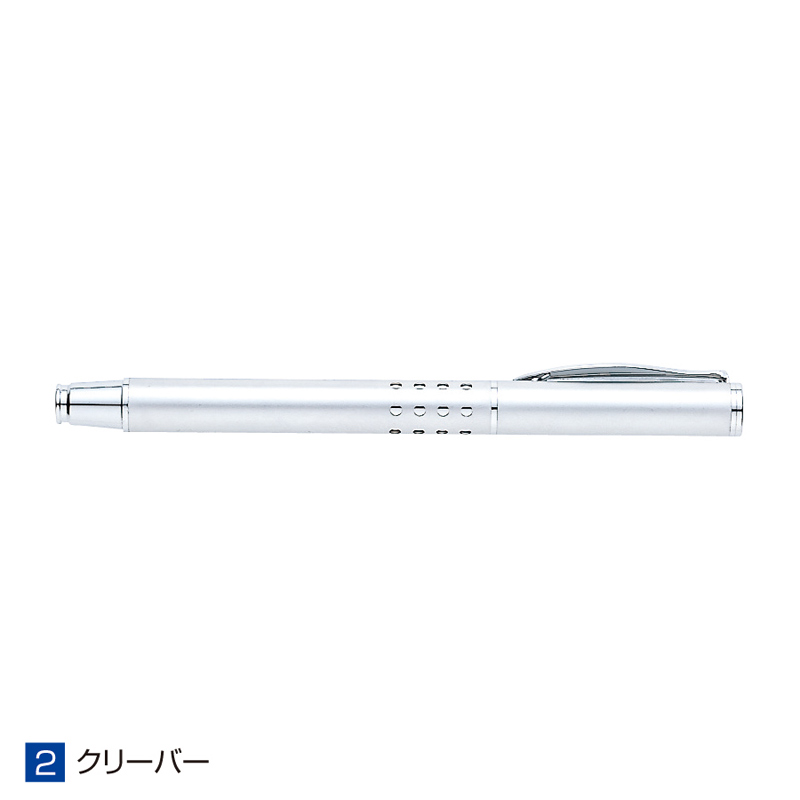

ケーブル内のケブラー（アラミド繊維）をカットする工具です。 - クリーバー

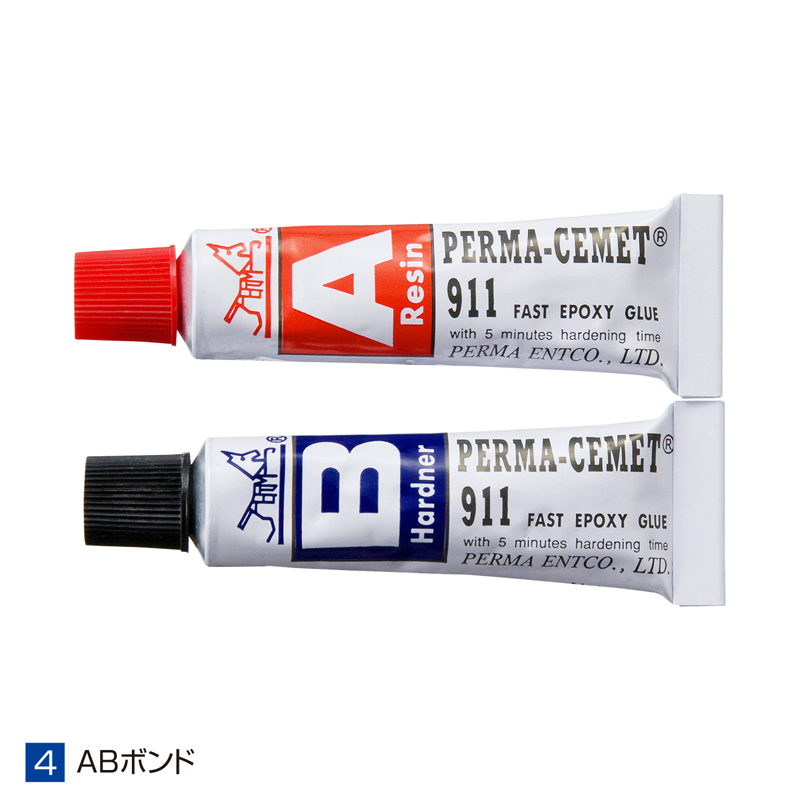

光ファイバの先端をカットする工具です。 - ABボンド

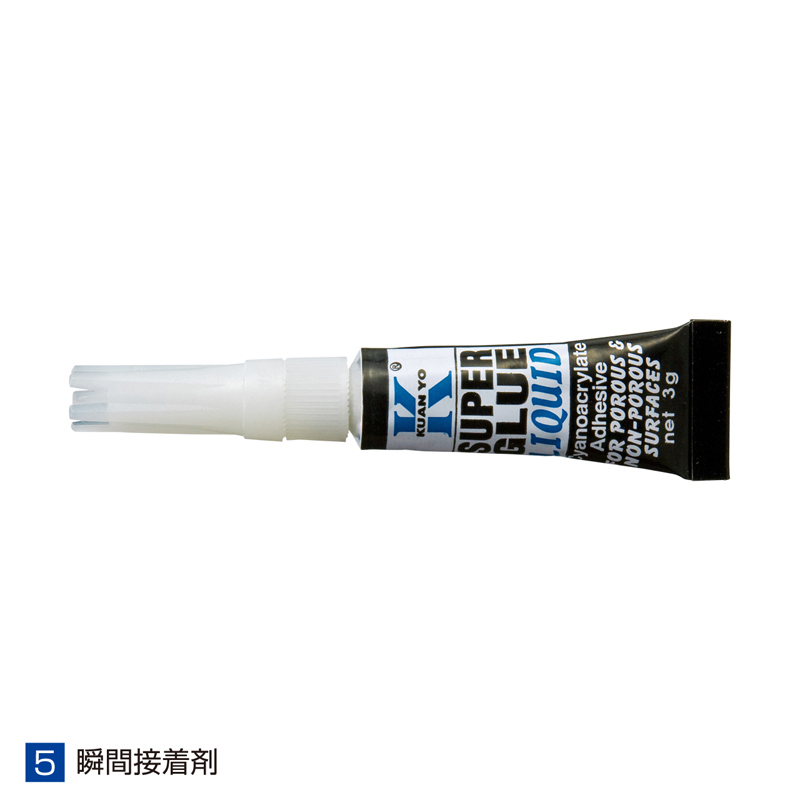

使用の際、AボンドとBボンドを混ぜて使用する2液ボンド法で、コネクタとケーブルを固定します。 - 瞬間接着剤

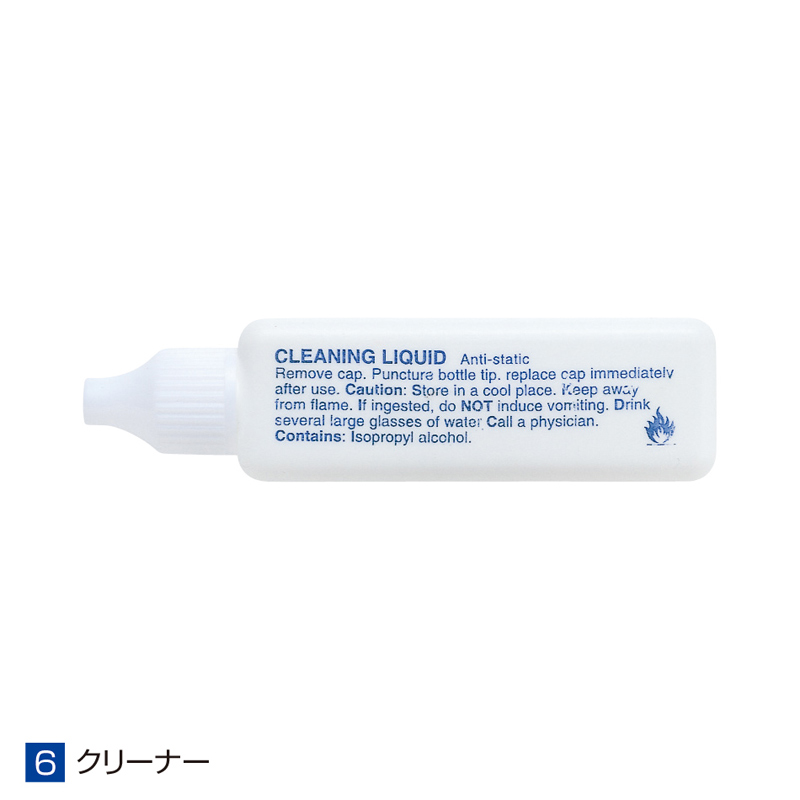

瞬間接着法でコネクタとケーブルを固定します。 - クリーナー（20cc）

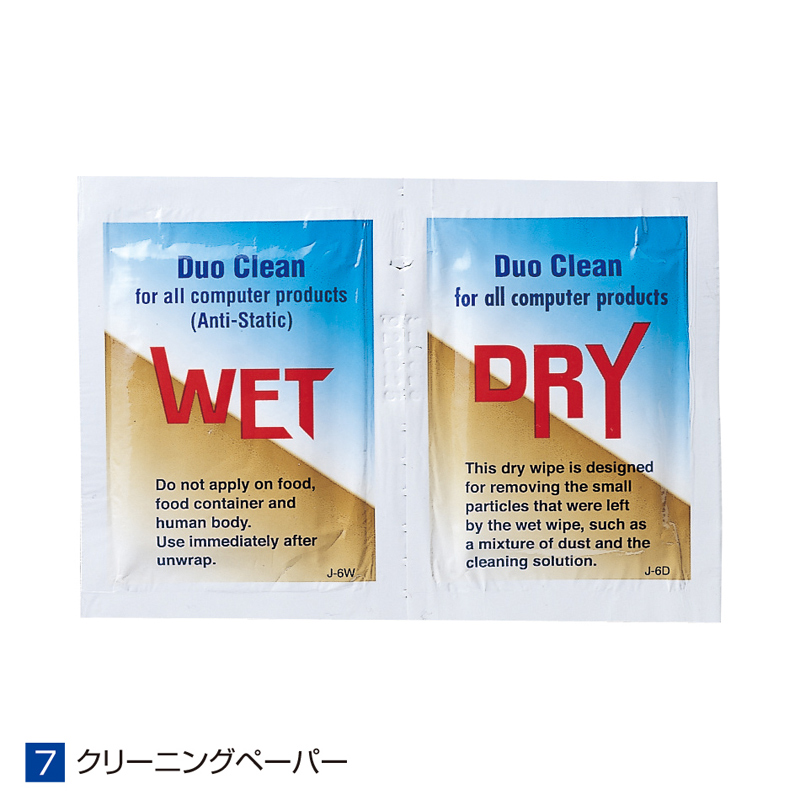

光ファイバケーブルに付着したゴミを除去する際に使用するクリーナーです。 - クリーニングペーパー（ウェット、ドライ）

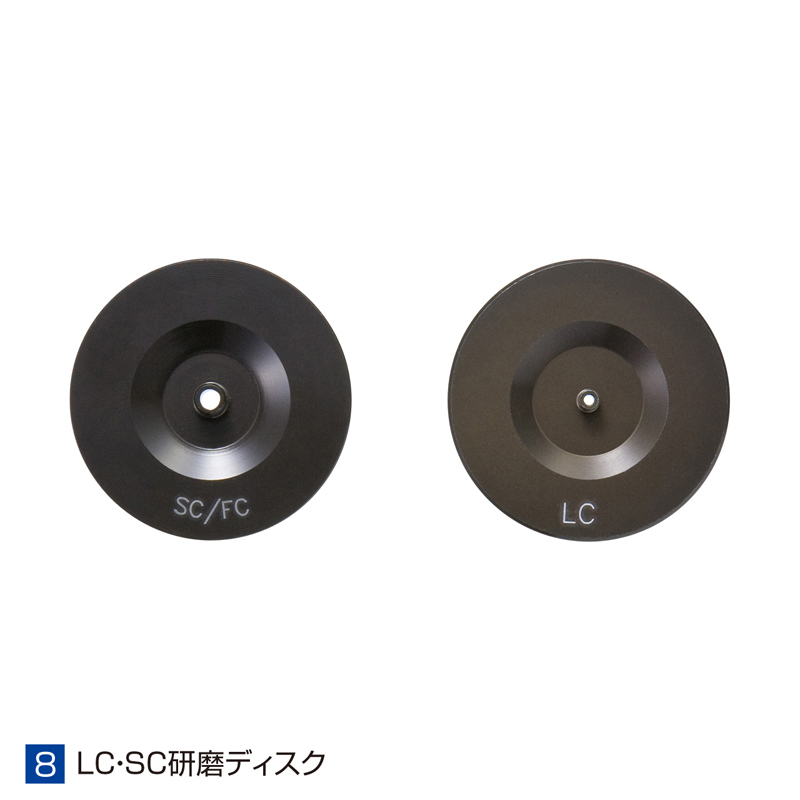

光ファイバケーブルに付着したゴミを除去する際に使用するクリーニングペーパーで、ウェット用とドライ用があります。 - LC・SC研磨ディスク

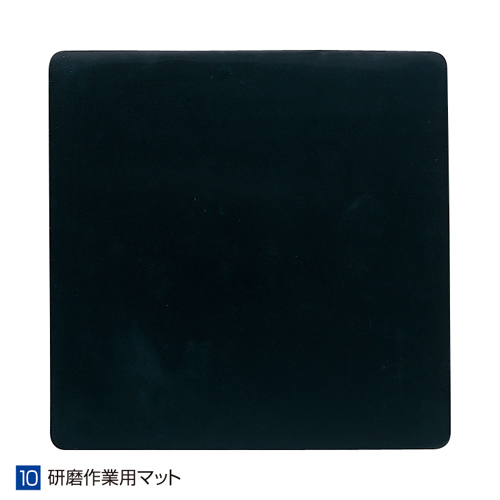

正確に先端研磨を行うためのLCコネクタ用研磨ディスクとSCコネクタ用研磨ディスクです。 - 研磨作業用マット（150×150mm）

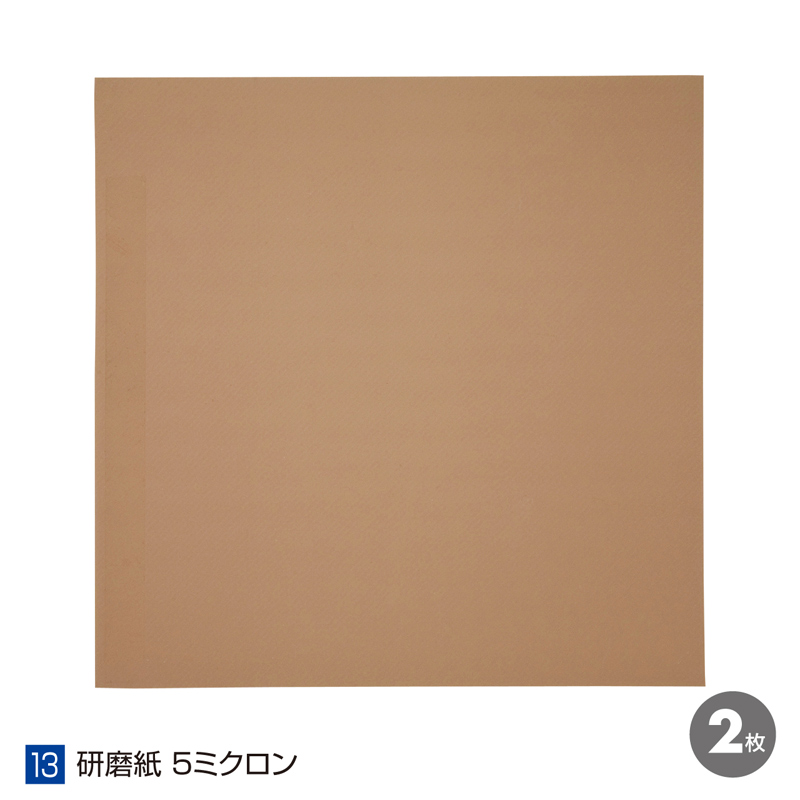

先端研磨をおこなう際、作業面の水平を保ち正確な先端研磨をするためのマットです。 - 研磨紙5ミクロン（110×110mm、2枚）

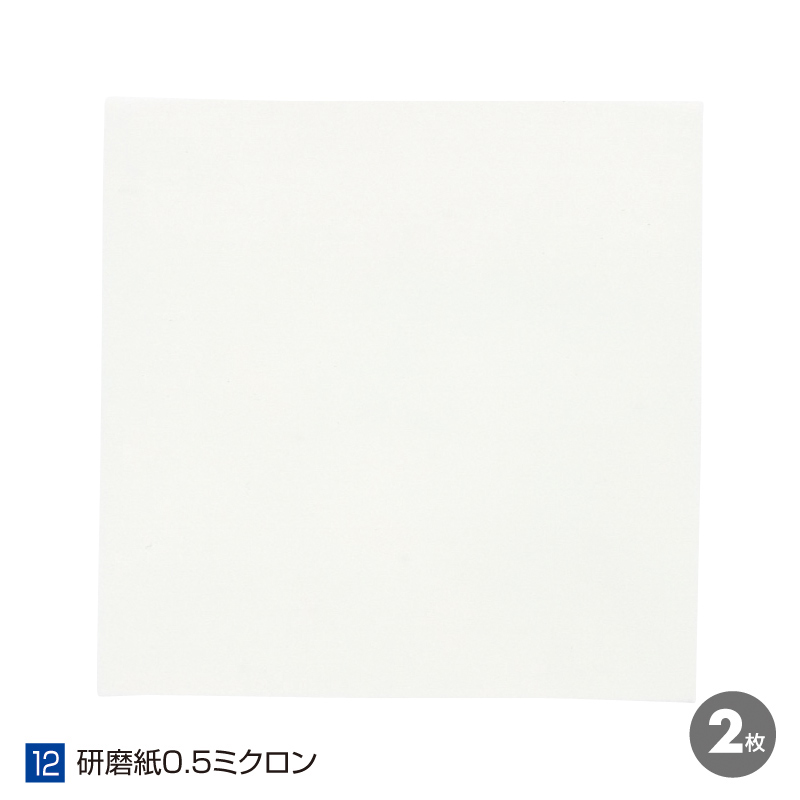

先端研磨の際、第一研磨に用いる研磨紙です。 - 研磨紙0.5ミクロン（100×100mm、2枚）

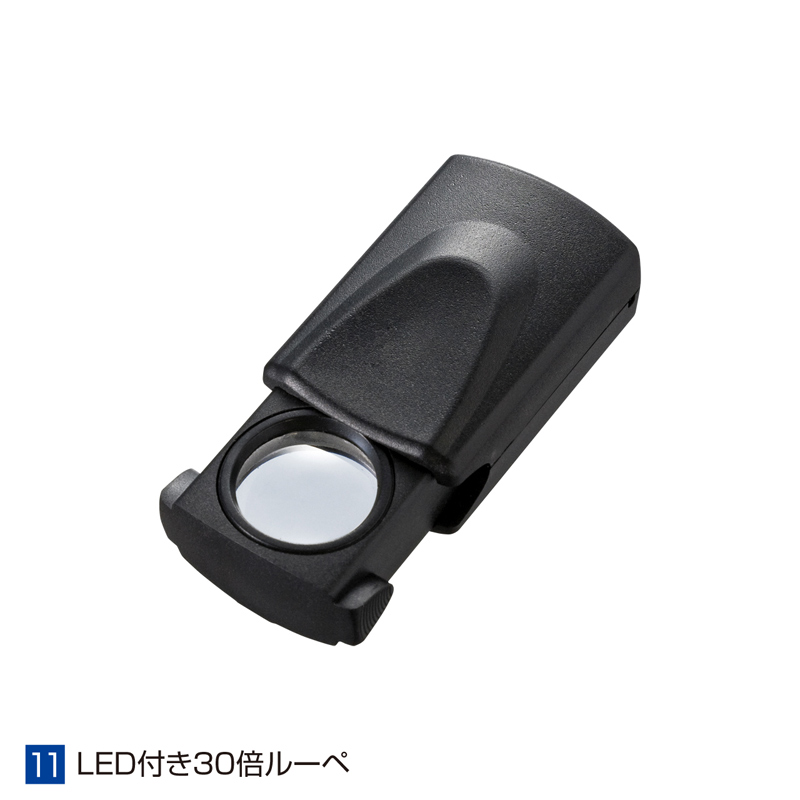

先端研磨の際、第二研磨に用いる研磨紙です。 - LED付き30倍ルーペ
LEDが付いた30倍倍率のルーペです。

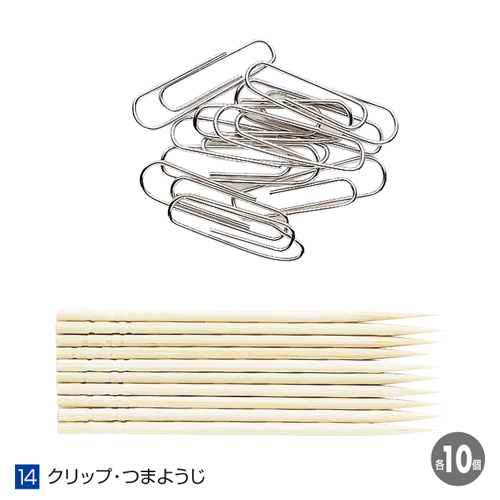

※LR1130電池3個付属（テスト用) - つまようじ・クリップ（各10個）

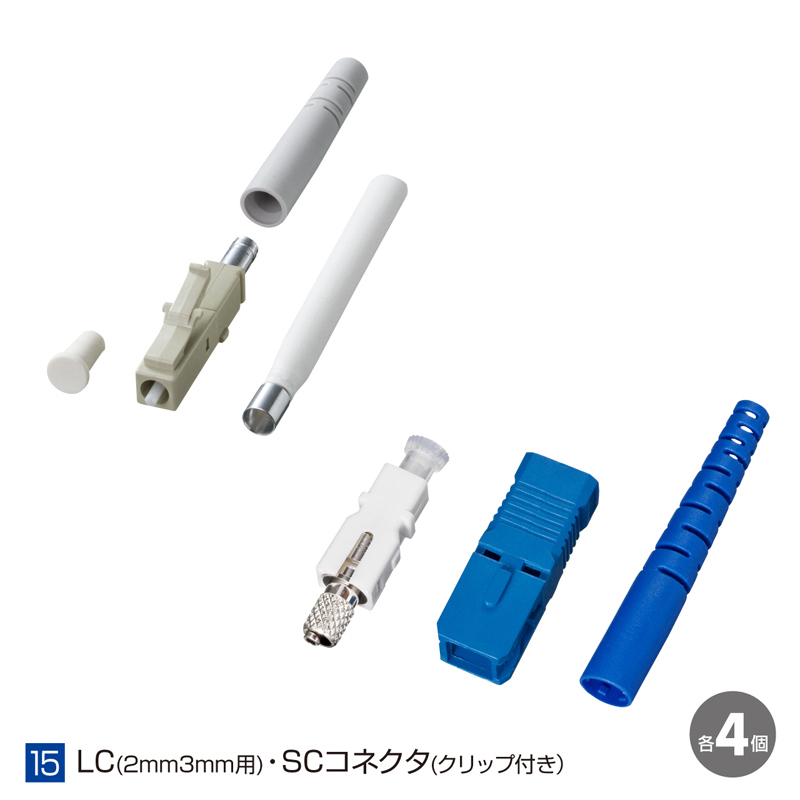

ABボンドを使用して2液ボンド法で作業する際に使う部品です。 - LCコネクタ（8個）
めがね2芯、4（多芯）ファイバーケーブルに使用する際の2mm径用LCコネクタ、3mm径用LCコネクタが各4個入っています。 - SCコネクタ（4個）
めがね2芯、4芯（多芯）ファイバケーブル用SCコネクタ、4個入りです。 - 詳しいマニュアル付き
本製品を使用して光ファイバーケーブルを自作加工する際のマニュアルです。
対応情報
| 製品関連ページ | ・光ファイバケーブルはこちら ・Q＆A よくある質問はこちら ・ケーブル特注サービスはこちら |
|---|
-
製品関連ページ
製品導入のご相談・お問い合わせ
「お見積り」「特注」「名入れ」「検証機貸出※」などを承っております。
※検証機貸出は動作検証を目的としており、レンタルサービスではございません お問い合わせはこちら 製品導入に関するお問い合わせ以外は
【お問い合わせ窓口一覧】よりお問い合わせください。
※検証機貸出は動作検証を目的としており、レンタルサービスではございません お問い合わせはこちら 製品導入に関するお問い合わせ以外は
【お問い合わせ窓口一覧】よりお問い合わせください。
HKB-TLSET2 取扱・組立説明書ダウンロード
光ファイバ工具セット自作マニュアル（HKB-TLSET2）
更新日：2018.08.07
(1220.3KB)
光ファイバーケーブル加工マニュアル
更新日：2018.07.20
(3284.9KB)
