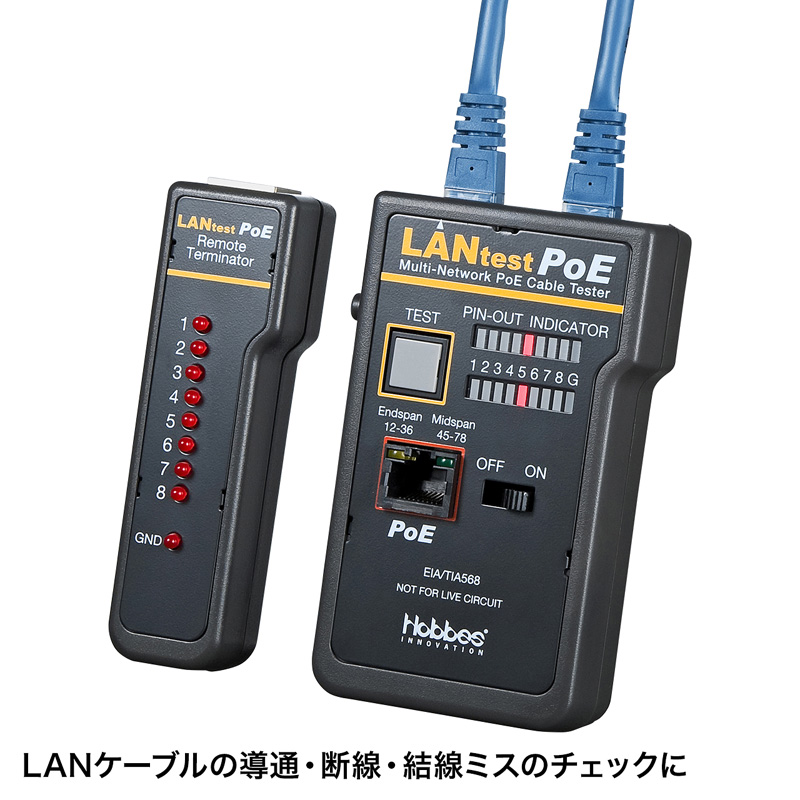

ケーブルの導通・断線・結線ミスが簡単にわかる、PoE対応のLANケーブルテスター。

Name: PoE LANケーブルテスター
SKU: LAN-TST5
Price: 31460 JPY
Availability: InStock

画像データ

印刷用ページ

Webカタログ

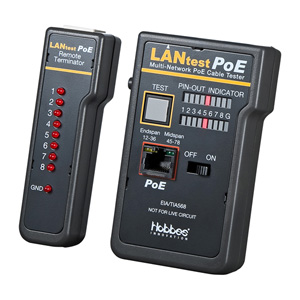

LAN-TST5の画像を表示しています。

RoHS 10
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
RoHS 6
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

PoE LANケーブルテスター

LAN-TST5

JANコード: 4969887752548

標準価格: ¥31,460（税抜き ¥28,600）

類似品と比べる

シリーズ関連製品シリーズ関連製品を比較する

品番	特長	価格(税込)

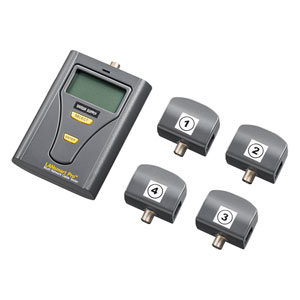

LAN-256003PRO	LANケーブルテスター	¥75,680

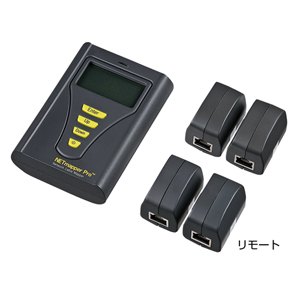

LAN-256850PRO	LANテスター	オープン価格

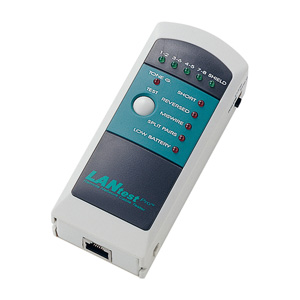

LAN-T256652N	LANケーブルテスター	¥31,680

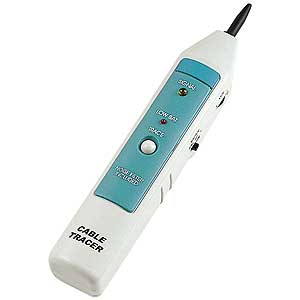

LAN-T256712	プローブ	¥22,000

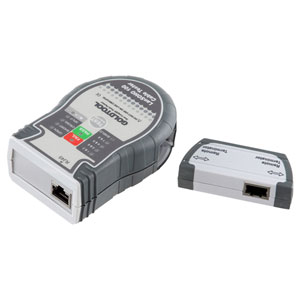

LAN-TCT100N	LANケーブルテスター	¥17,380

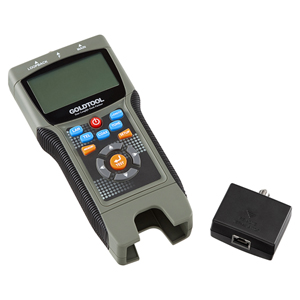

LAN-TCT2690PRO	LANケーブルテスター	¥55,880

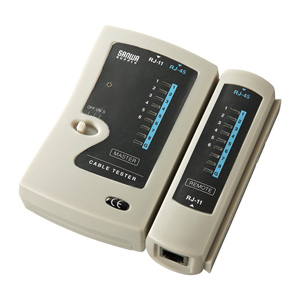

LAN-TST3Z	LANケーブルテスター	¥4,950

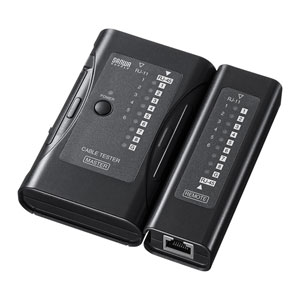

LAN-TST6	LANケーブルテスター	¥4,180

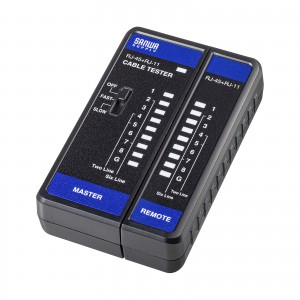

LAN-TST7	LANケーブルテスター	¥3,300

全9件の製品を表示

バリエーション一覧を見る

仕様
特長
対応情報
ラインアップ
オプション
Q & A
画像データ

仕様

測定可能ケーブル	ツイストペアケーブル（UTP/STP）/〇電話ケーブル/〇 ※直接RJ-45のポートに挿し込んで測定できます。（LAN-TST4以外にはRJ-45からRJ-11へポートを変換するパーツが付属しています） 10BASE2/〇トークンリングケーブル/〇
測定可能コネクタ	RJ-45（UTP/STP） RJ-11 RG-58（BNCケーブル）
結線	ストレート/クロス判別/〇 ※結線状態を1～8のLEDの点灯状態を確認しながらの判別になります。詳細な結線/〇 ※結線状態を1～8のLEDの点灯状態を確認しながらの判別になります。配線ミス/〇 ※結線状態を1～8のLEDの点灯状態を確認しながらの判別になります。ペア割れ検出/×
断線	有無/〇断線している芯線の特定/〇対応ケーブル長/305m
PoE測定	電圧クラス（A/B）
ケーブル長測定・表示	×
トーンジェネレーター機能	× ※トーンジェネレーターのトーンを検出するには別売りのプローブ（LAN-T256712）が必要となります。
その他の機能	×
リモートユニット	〇
表示方法	LED

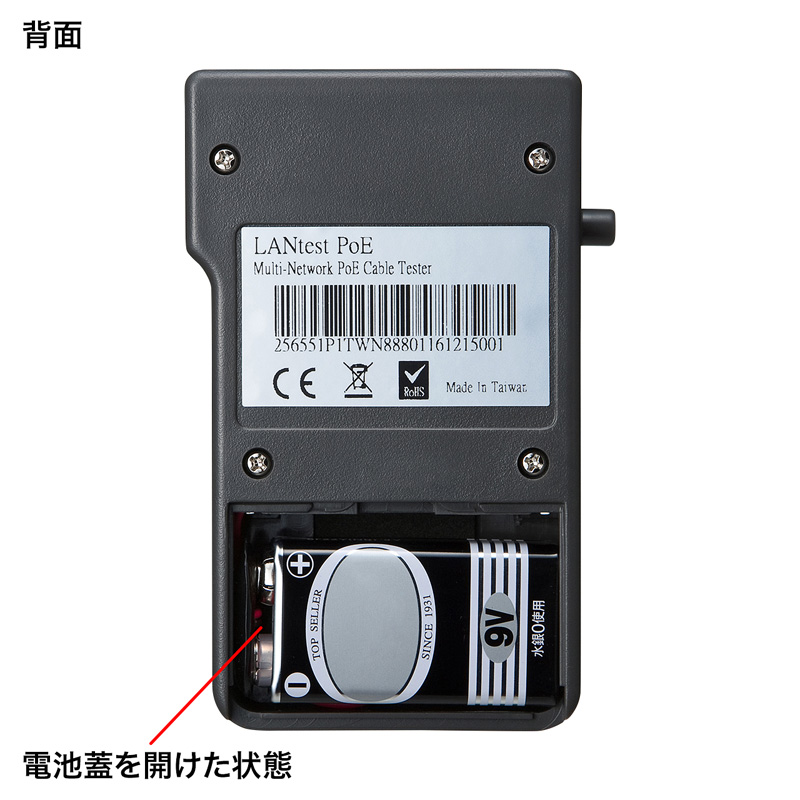

使用電池	9V乾電池×1
サイズ	マスターユニット・親機/W68×D26×H105mm リモートユニット・子機/W31×D25×H102mm
重量	マスターユニット・親機/約115g リモートユニット・子機/約48g

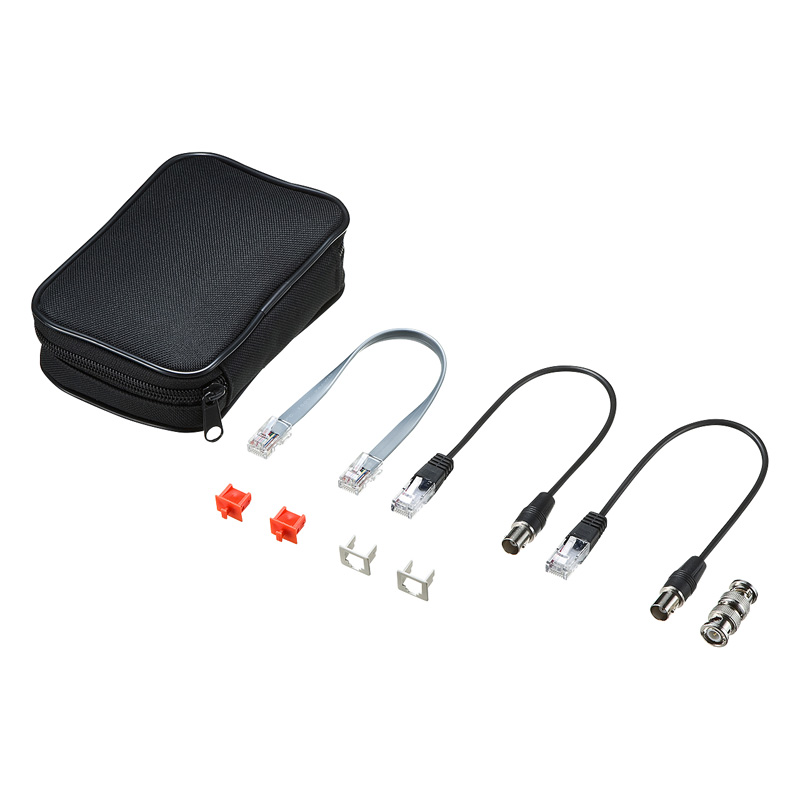

付属品	10BASE-Tケーブル×1本、10BASE-2ケーブル×2本、BNCコネクタ×1個、RJ-45・RJ-11変換アダプタ×2個、RJ-45コネクタキャップ×2個、006P 9V乾電池（テスト用）×1個、収納ケース、取扱説明書兼保証書

特長

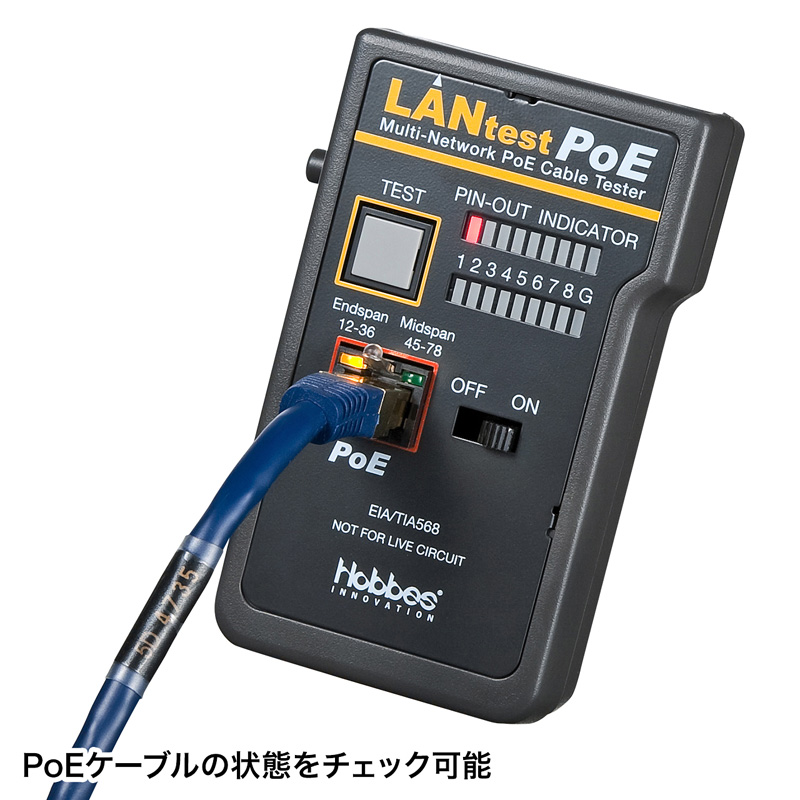

PoEの有無を数秒で確認できます。
電圧が12～36V（A class接続）または45～78V（B class接続）のどちらで給電されているかを判断し、PSEタイプを調べることができます。
IEEE802.3af/IEEE802.3at規格に準拠しています。
UTP・STPのRJ-45ケーブル（EIA/TIA-568A/568B、AT＆T258A）、10BASE2のThin Ethernetケーブル、RJ-11モジュラーケーブル、トークンリングなどのピンの状態を調べることができます。
ケーブルの導通・断線・結線ミスやグランドの有無を調べることができます。

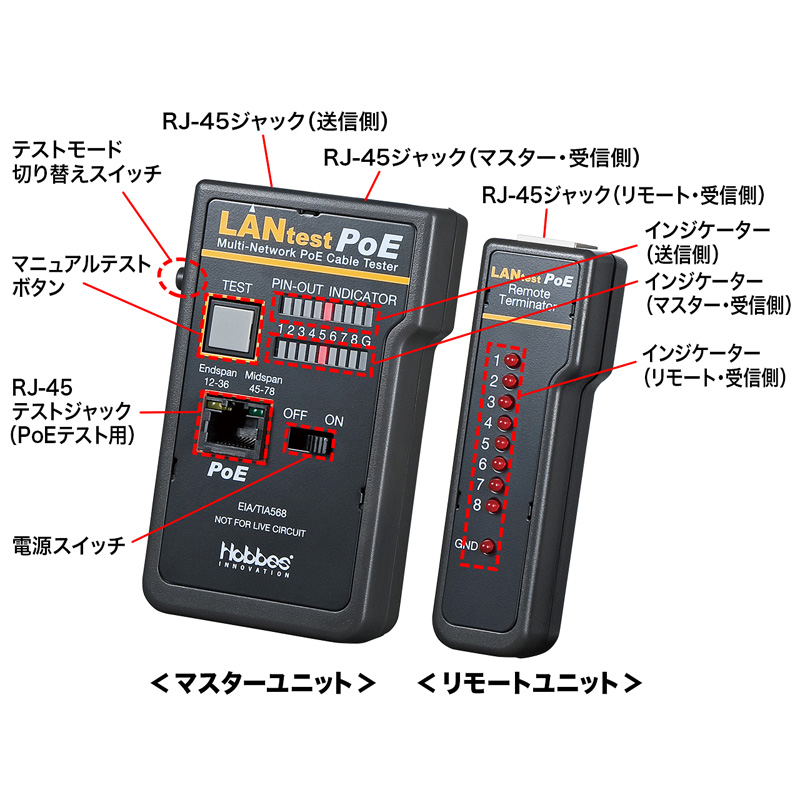

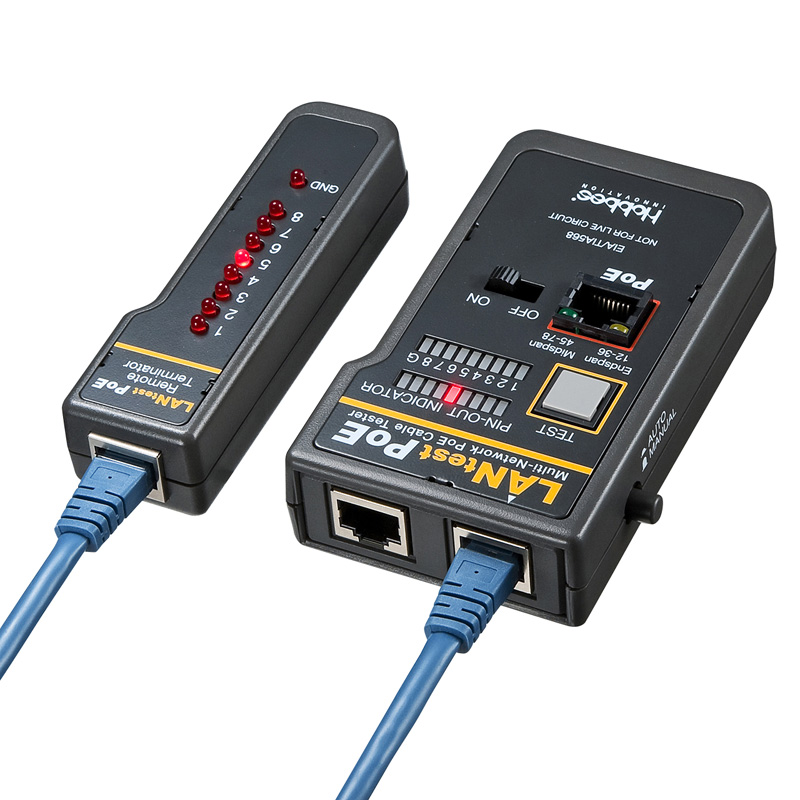

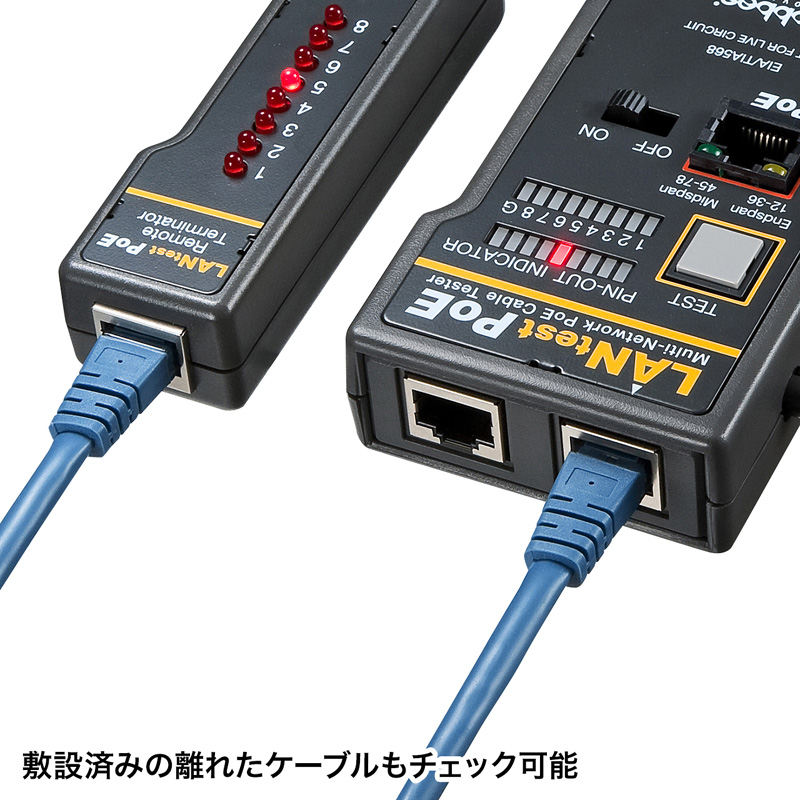

親機・子機に分かれているので、既に敷設されているネットワークケーブルもテストすることができます。
自動・手動スキャンの両方に対応しています。
＜ご注意＞
※PoE検知は、IEEE802.3af,atのみが対象で、この規格内PoE送電をAまたはB方式を検知し表示します。
このLED表示が両方点灯する場合は対象外のPoE規格の可能性があります。
また、不点灯の場合も送電側がPoEとしての機器であるならば規格外の可能性があります。

本機はマスターユニット・親機のみがPoE検知機能を有しております。
リモートユニット・子機はあくまでもLANケーブル検査用であり、PoE検知の機能はありません。
規格外のPoEの受電側にリモートユニット・子機を接続した場合、不動作のみならず破損の恐れがあります。

対応情報

対応ケーブル	UTP・STPケーブル（RJ-45コネクタ）、10BASE2ケーブル（BNCコネクタ）、電話ケーブル（RJ-11コネクタ）、トークンリングケーブル（RJ-45コネクタ）
