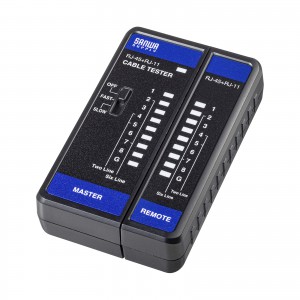

ケーブルの導通・断線が簡単にわかる、親機・子機分離タイプ。小型で携帯性に優れたLANケーブルテスター。

LAN-TST7の画像を表示しています。

RoHS 10
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
RoHS 6
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

LANケーブルテスター

品番	特長	価格(税込)
LAN-TST7 現在のページ	LANケーブルテスター	¥3,300

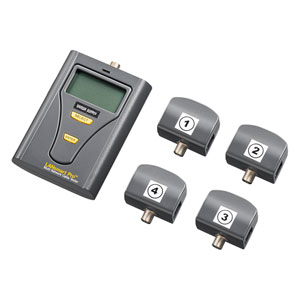

LAN-256003PRO	LANケーブルテスター	¥75,680

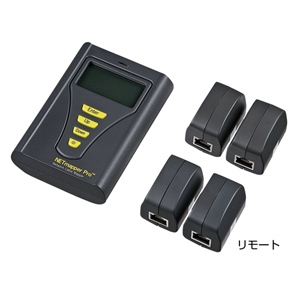

LAN-256850PRO	LANテスター	オープン価格
LAN-T256652N	LANケーブルテスター	¥31,680

バリエーション一覧を見る

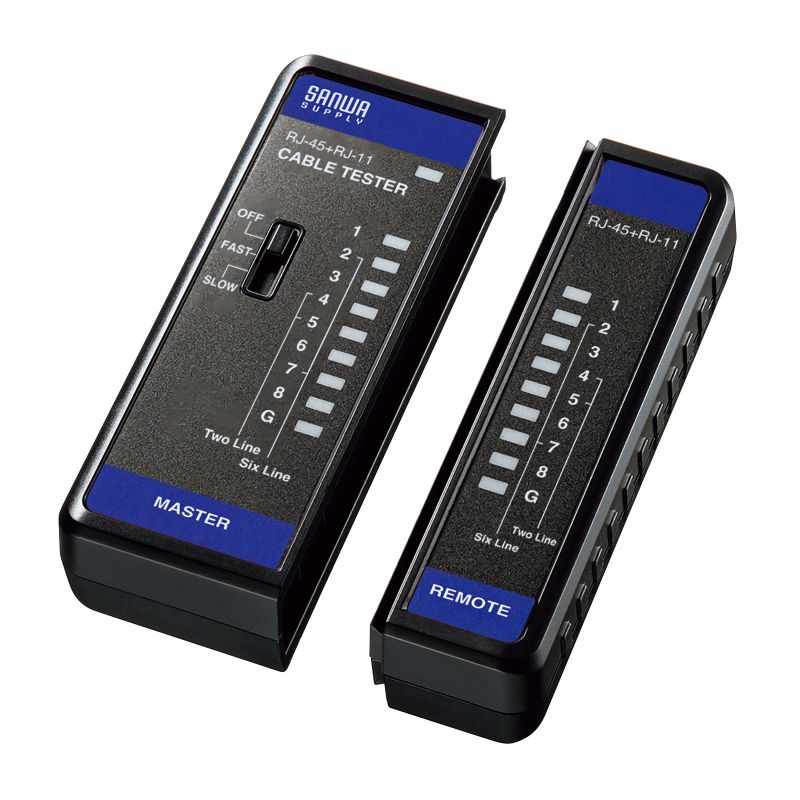

LANケーブルの結線状態を確認

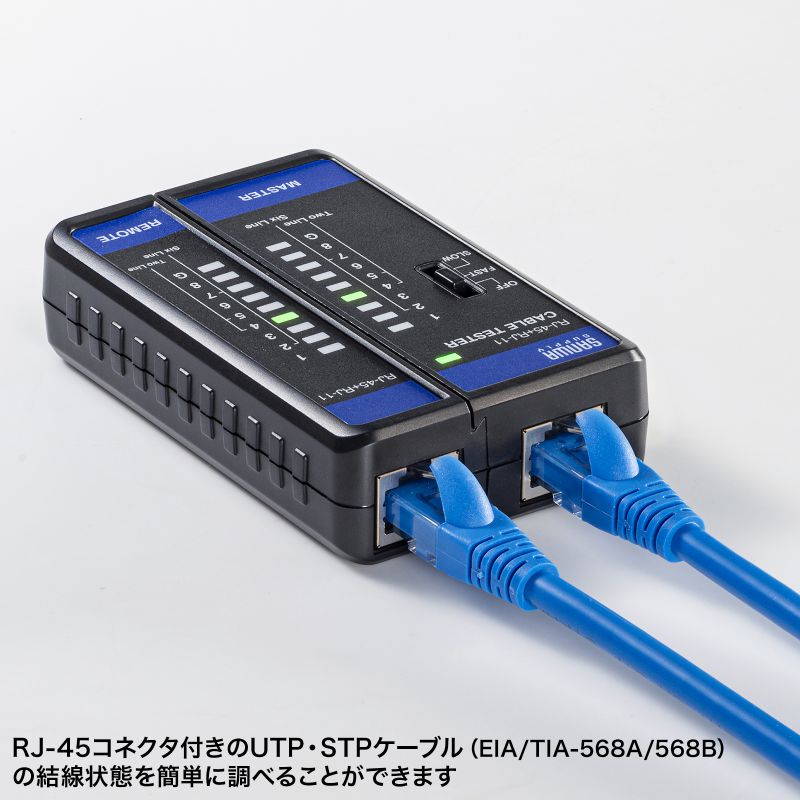

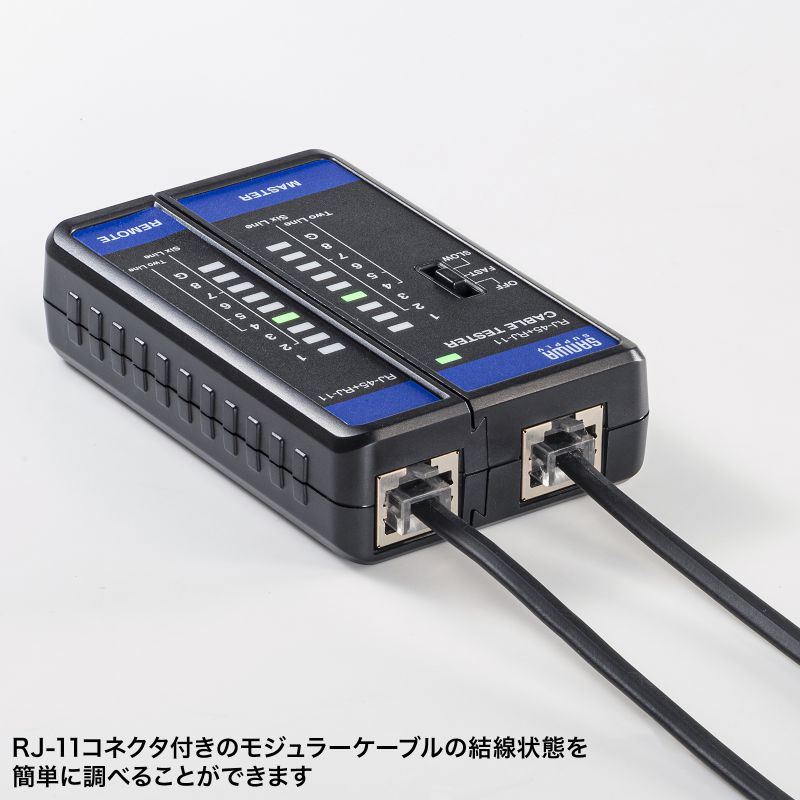

RJ-45コネクタ付きのUTPケーブル・STPケーブル、RJ-11コネクタ付きのモジュラーケーブルの結線状態を簡単に調べることができます。ケーブル自体の断線確認はもちろん、配線工事や通信設備などの確認作業に便利です。

LAN-TST7の画像

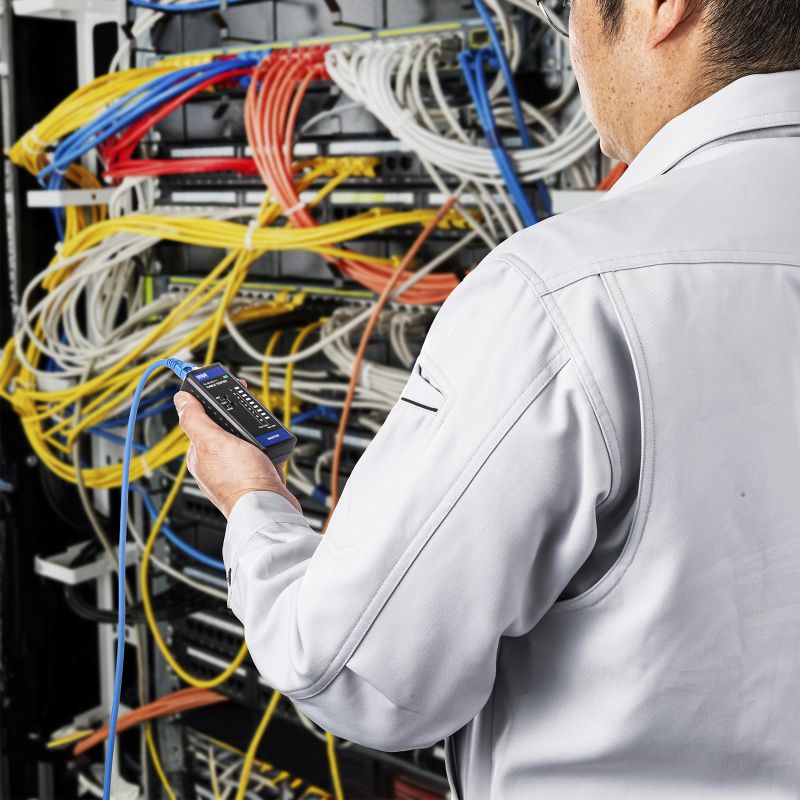

配線工事後のチェックに便利な親機・子機分離タイプ

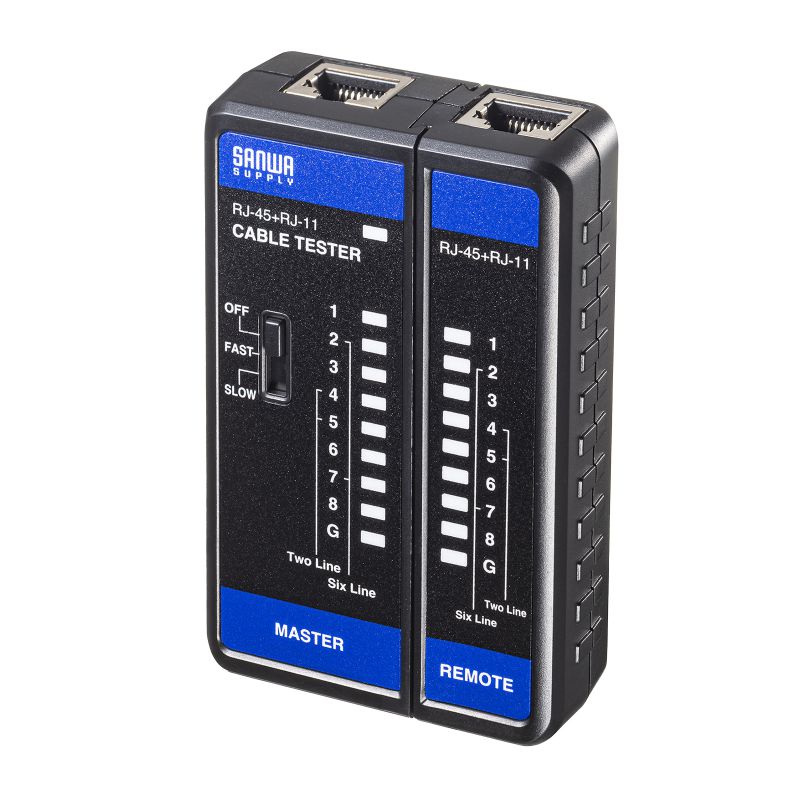

親機と子機の2つに分離できるので、長尺のケーブルや、LAN配線工事後のチェックに最適です。

LAN-TST7の画像

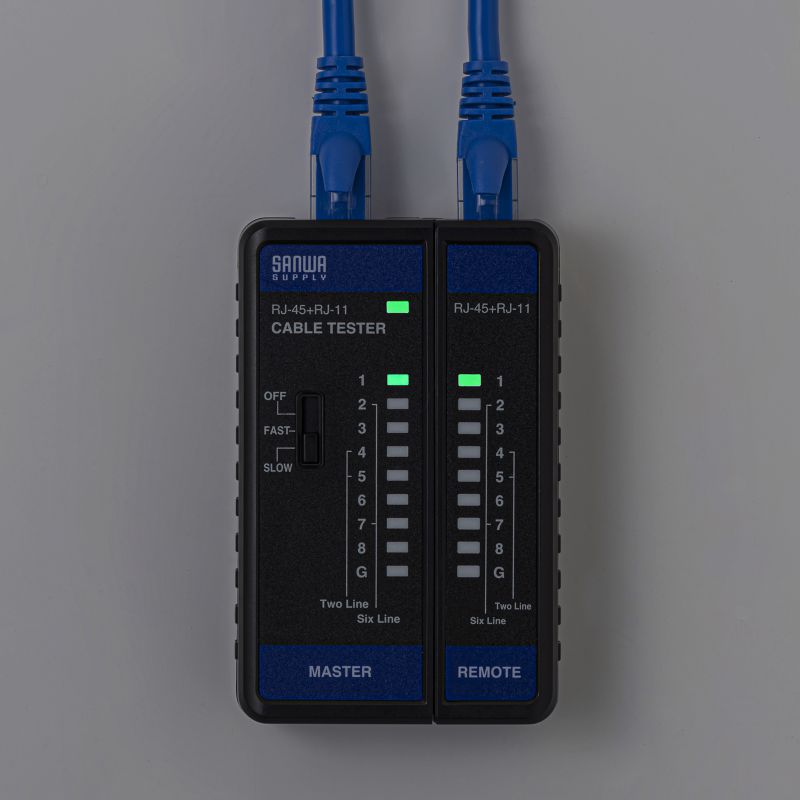

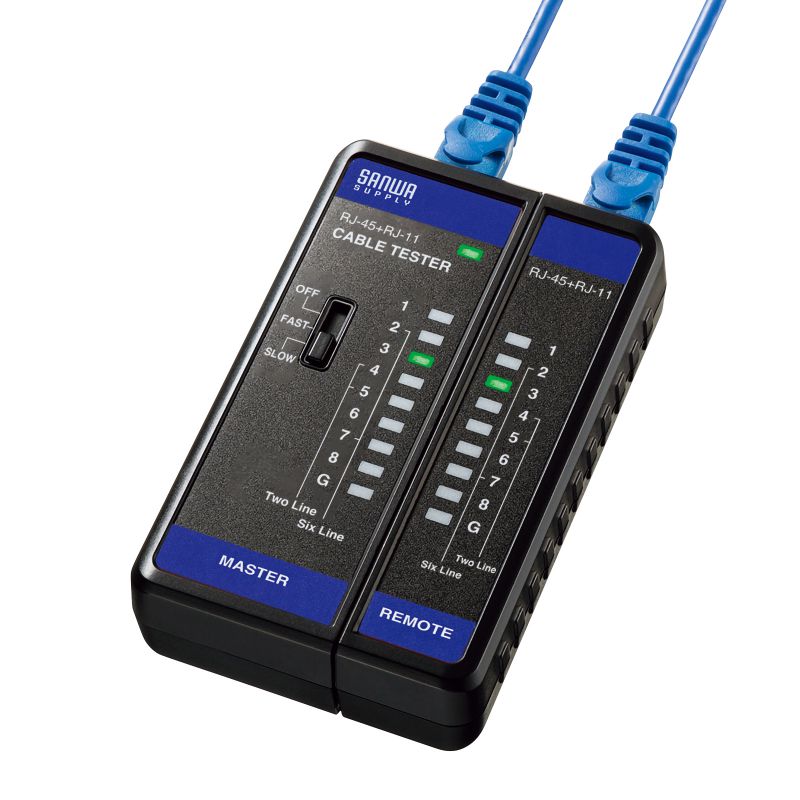

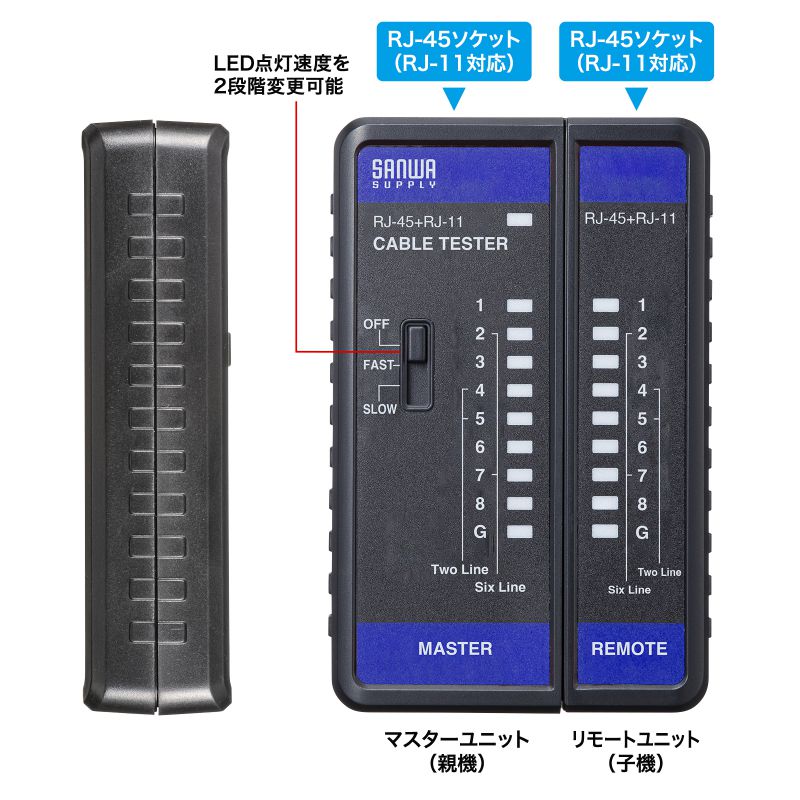

LEDの表示速度は2段階に切り替え可能

LEDは1から順番に点灯して結線状態を表示します。
LEDの速度は2段階に切り替えが可能、「FAST」にするとLEDの点灯するスピードを速く、「SLOW」にすると遅くできるので、自分に合った速度で結線状態をよりしっかりチェックできます。

LAN-TST7の画像

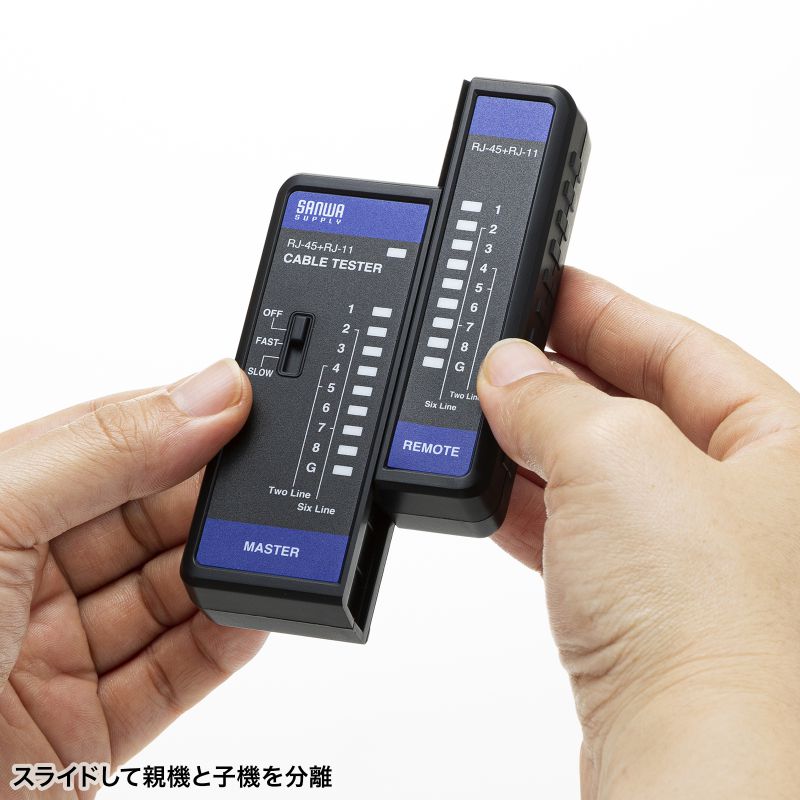

片手にすっぽり収まる小型サイズ

サイズは、マスターユニット（親機）が幅37.5×奥行き96×高さ24mm、リモートユニット（子機）が幅27×奥行き96×高さ24mmです。胸ポケットに入るサイズで、収納・携帯に便利です。

LAN-TST7の画像

単四乾電池を使用

お求めやすい単四乾電池を使用しているので、現場での急な電池切れにも安心です。

カラー	ブラック

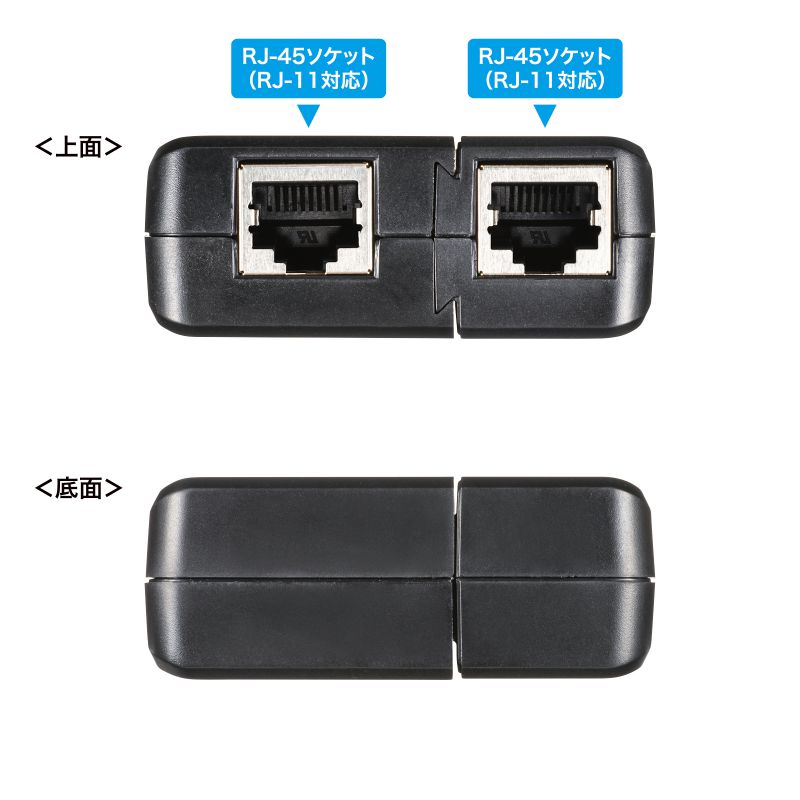

対応コネクタ	RJ-45コネクタ、RJ-11コネクタ
測定内容（結線等）	ストレート/クロス判別 ※、詳細な結線 ※、配線ミス ※ ※結線状態を1～8、GのLEDの点灯状態を確認しながらの判別になります。
測定内容（断線等）	断線の有無、断線している芯線の特定
測定対応ケーブル長	305m
表示方法	LED
リモートユニット	有
使用電池	単四乾電池×2本
サイズ	W62×D96×H24mm （マスターユニット）W37.5×D96×H24mm （リモートユニット）W27×D96×H24mm
重量	約69g （マスターユニット）約42g （リモートユニット）約26g
セット内容	単四乾電池×2本（テスト用）、取扱説明書・保証書

RJ-45コネクタ付きのUTP・STPケーブル（EIA/TIA-568A/568B）、RJ-11コネクタ付きのモジュラーケーブルの結線状態を簡単に調べることができます。
ケーブルの導通・断線・結線ミスやグランドの有無を調べることができます。
導通検査の表示速度を2段階に切替えられ、導通確認がしやすくなります。

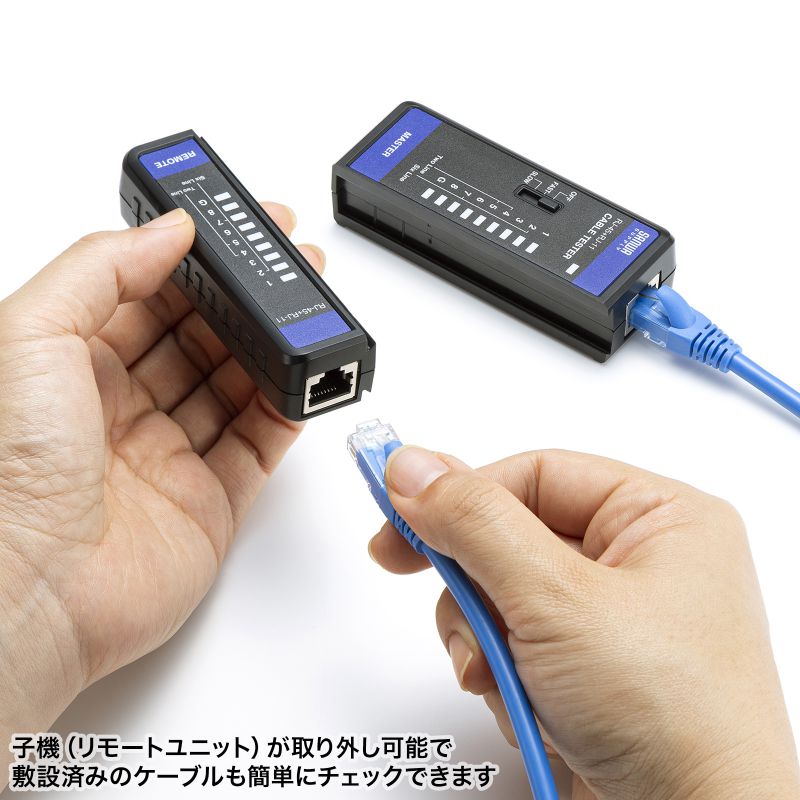

子機（リモートユニット）が取り外し可能で敷設済みのケーブルも簡単にチェックできます。
片手にすっぽり収まる小型サイズで、胸ポケットに収納・携帯できます。
使用電池が、お求めやすい単四乾電池になっています。

対応ケーブル	UTPケーブル、STPケーブル（RJ-45コネクタ）カテゴリ8 カテゴリ7/7A カテゴリ6A カテゴリ6 カテゴリ5e モジュラーケーブル（RJ-11コネクタ）
