ケーブルの導通・断線・結線ミスが簡単にわかる、PoE対応のLANケーブルテスター。

通常画面表示

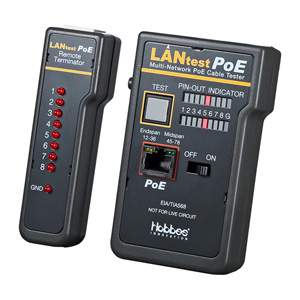

LAN-TST5 / PoE LANケーブルテスター

LAN-TST5の画像を表示しています。

LAN-TST5 / PoE LANケーブルテスター
LAN-TST5 / PoE LANケーブルテスター
LAN-TST5 / PoE LANケーブルテスター
LAN-TST5 / PoE LANケーブルテスター
LAN-TST5 / PoE LANケーブルテスター
LAN-TST5 / PoE LANケーブルテスター
LAN-TST5 / PoE LANケーブルテスター
LAN-TST5 / PoE LANケーブルテスター
  • RoHS 10
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
  • RoHS 6
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

PoE LANケーブルテスター

LAN-TST5

JANコード
4969887752548
標準価格
¥29,150(税抜き ¥26,500)

LAN-TST5PoE LANケーブルテスター
×

この製品の画像をダウンロード

仕様

測定可能ケーブル ツイストペアケーブル(UTP/STP)/〇
電話ケーブル/〇 ※直接RJ-45のポートに挿し込んで測定できます。(LAN-TST4以外にはRJ-45からRJ-11へポートを変換するパーツが付属しています)
10BASE2/〇
トークンリングケーブル/〇
測定可能コネクタ RJ-45(UTP/STP)
RJ-11
RG-58(BNCケーブル)
結線 ストレート/クロス判別/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。
詳細な結線/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。
配線ミス/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。
ペア割れ検出/×
断線 有無/〇
断線している芯線の特定/〇
対応ケーブル長/305m
PoE測定 電圧クラス(A/B)
ケーブル長測定・表示 ×
トーンジェネレーター機能 × ※トーンジェネレーターのトーンを検出するには別売りのプローブ(LAN-T256712)が必要となります。
その他の機能 ×
リモートユニット
表示方法 LED

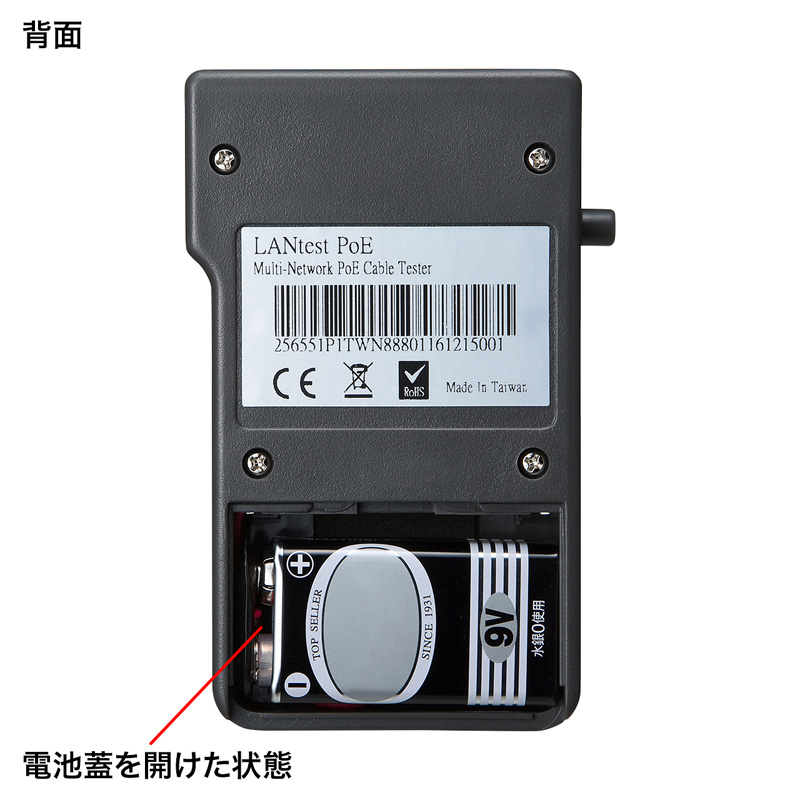

使用電池 9V乾電池×1
サイズ マスターユニット・親機/W68×D26×H105mm
リモートユニット・子機/W31×D25×H102mm
重量 マスターユニット・親機/約115g
リモートユニット・子機/約48g

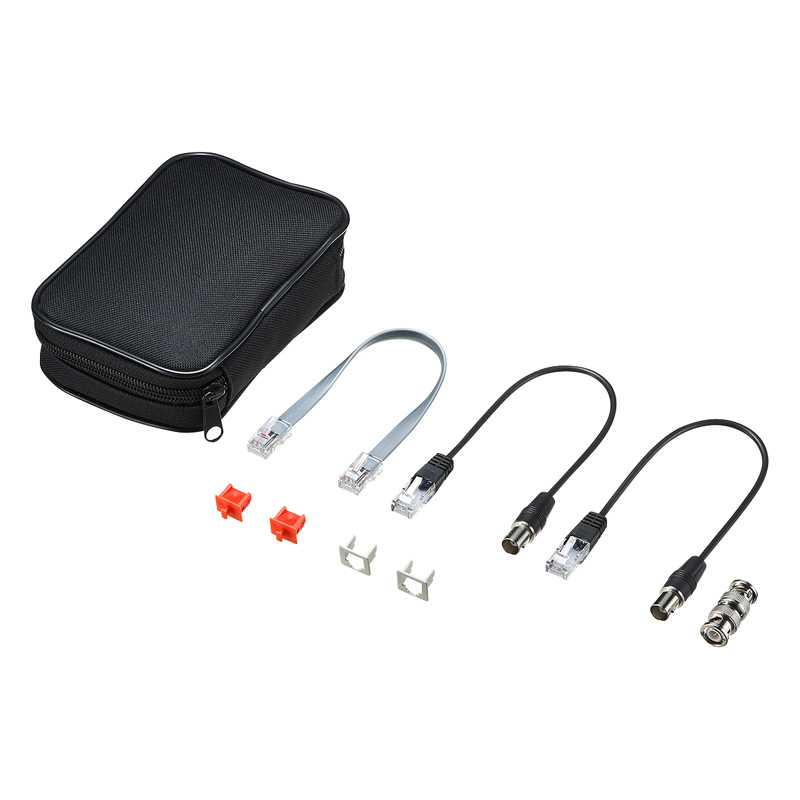

付属品 10BASE-Tケーブル×1本、10BASE-2ケーブル×2本、BNCコネクタ×1個、RJ-45・RJ-11変換アダプタ×2個、RJ-45コネクタキャップ×2個、006P 9V乾電池(テスト用)×1個、収納ケース、取扱説明書兼保証書

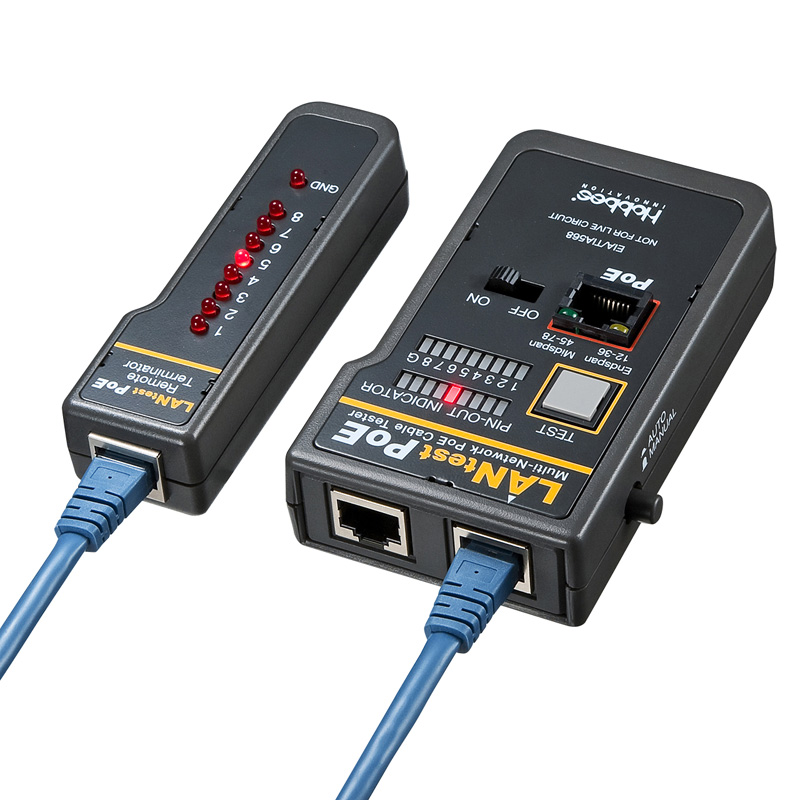

特長

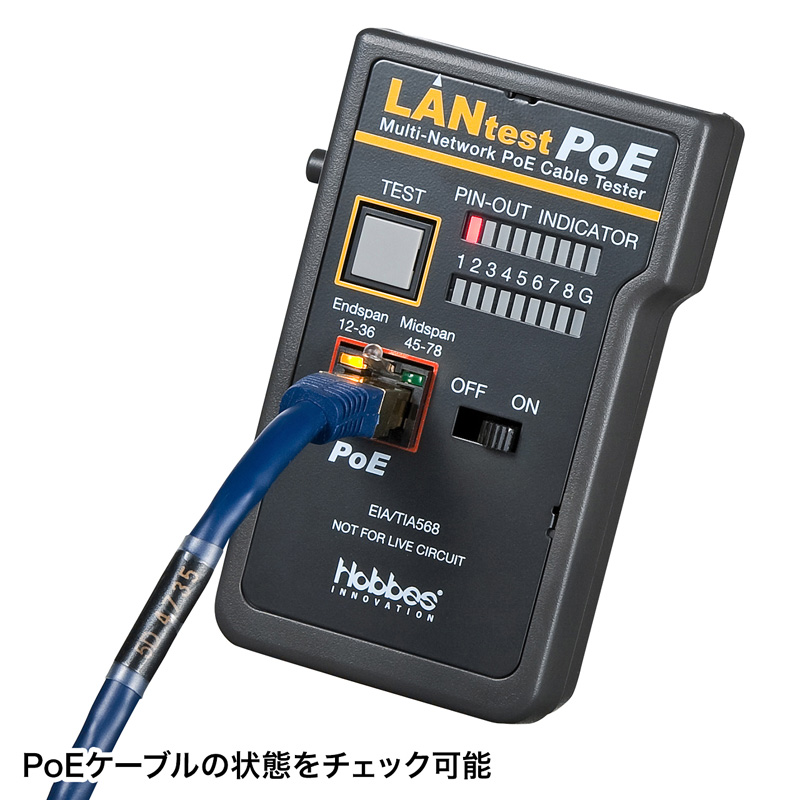

  • PoEの有無を数秒で確認できます。
  • 電圧が12~36V(A class接続)または45~78V(B class接続)のどちらで給電されているかを判断し、PSEタイプを調べることができます。
  • IEEE802.3af/IEEE802.3at規格に準拠しています。
  • UTP・STPのRJ-45ケーブル(EIA/TIA-568A/568B、AT&T258A)、10BASE2のThin Ethernetケーブル、RJ-11モジュラーケーブル、トークンリングなどのピンの状態を調べることができます。

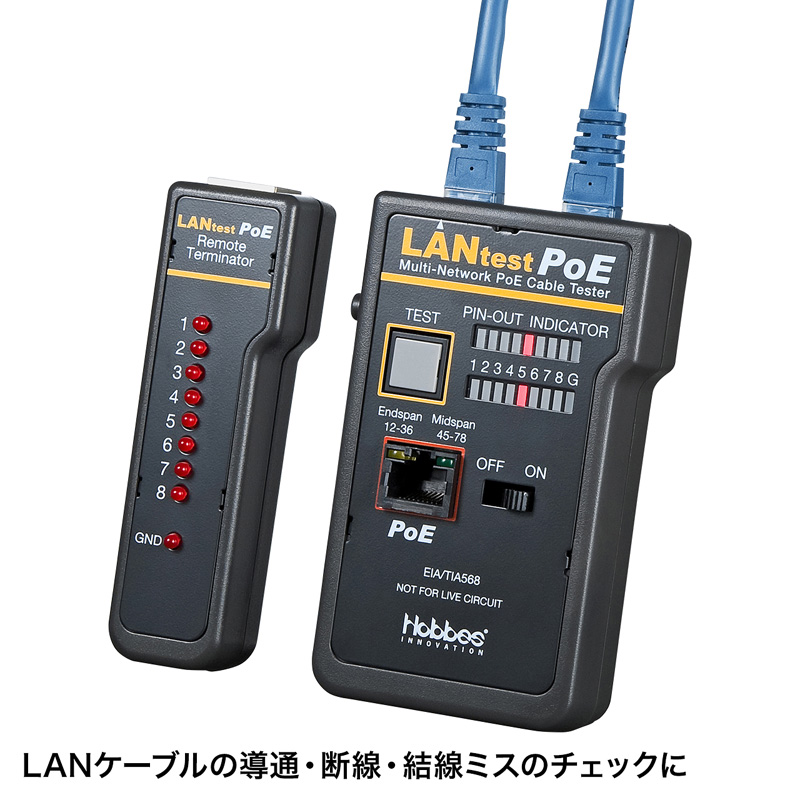

  • ケーブルの導通・断線・結線ミスやグランドの有無を調べることができます。

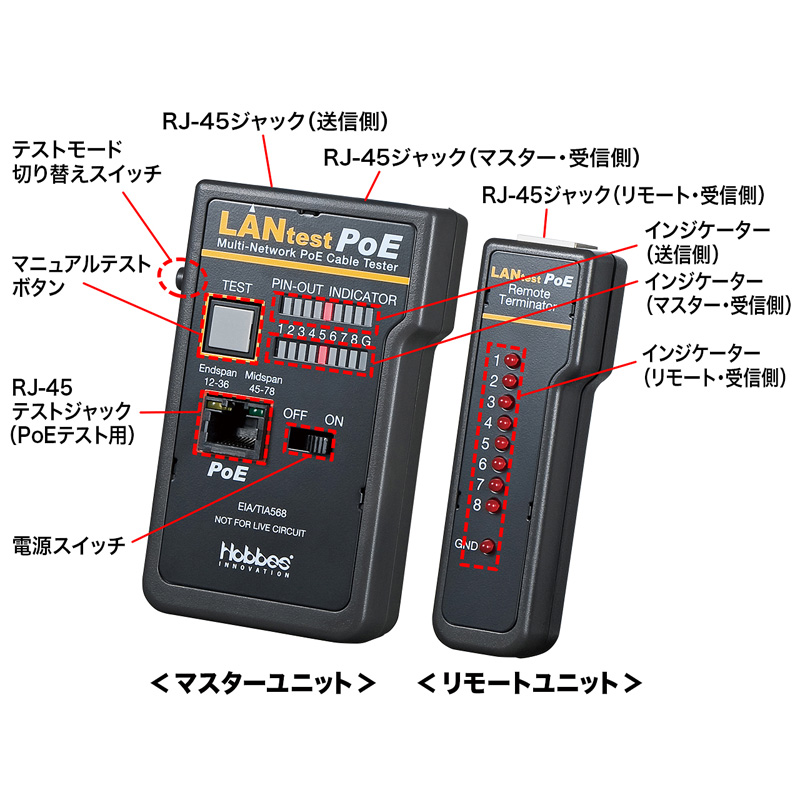

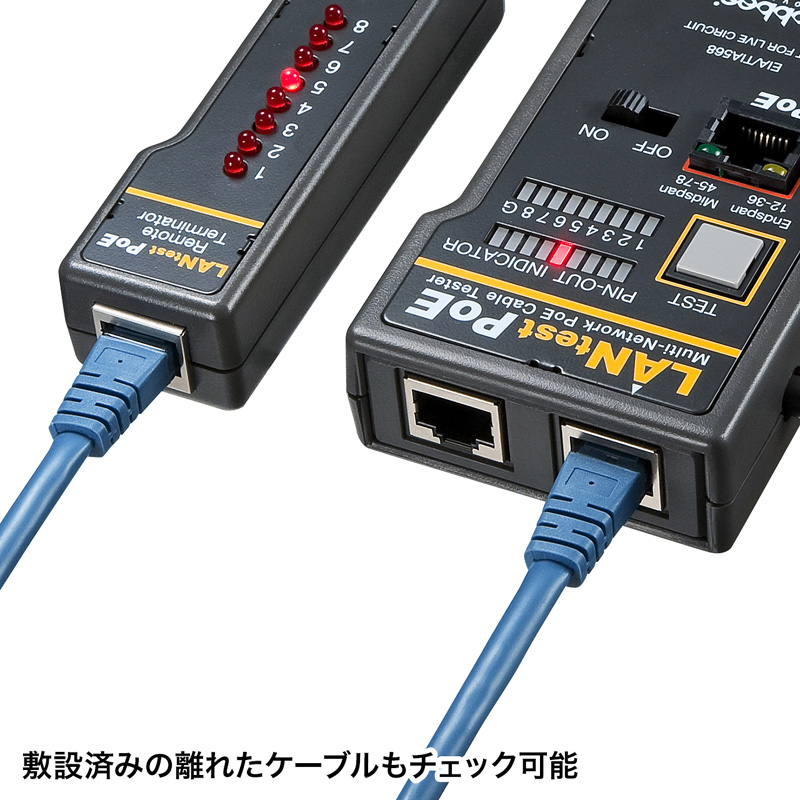

  • 親機・子機に分かれているので、既に敷設されているネットワークケーブルもテストすることができます。
  • 自動・手動スキャンの両方に対応しています。
    <ご注意>
    ※PoE検知は、IEEE802.3af,atのみが対象で、この規格内PoE送電をAまたはB方式を検知し表示します。
    このLED表示が両方点灯する場合は対象外のPoE規格の可能性があります。
    また、不点灯の場合も送電側がPoEとしての機器であるならば規格外の可能性があります。
    本機はマスターユニット・親機のみがPoE検知機能を有しております。
    リモートユニット・子機はあくまでもLANケーブル検査用であり、PoE検知の機能はありません。
    規格外のPoEの受電側にリモートユニット・子機を接続した場合、不動作のみならず破損の恐れがあります。

対応情報

対応ケーブル UTP・STPケーブル(RJ-45コネクタ)、10BASE2ケーブル(BNCコネクタ)、電話ケーブル(RJ-11コネクタ)、トークンリングケーブル(RJ-45コネクタ)

ラインアップ

シリーズ関連(全9件)

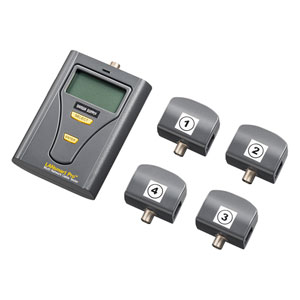

LAN-256003PRO LANケーブルテスター LAN-256003PRO ¥69,080 (税込)

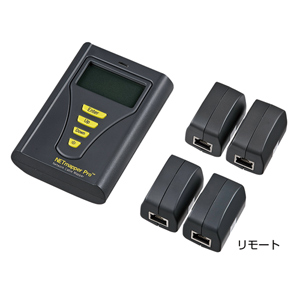

LAN-256850PRO LANテスター LAN-256850PRO オープン価格

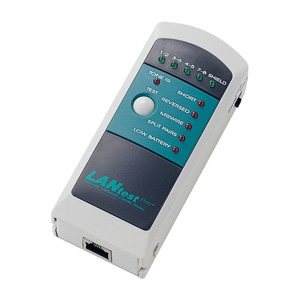

LAN-T256652N LANケーブルテスター LAN-T256652N ¥29,260 (税込)

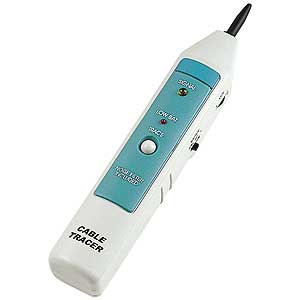

LAN-T256712 プローブ LAN-T256712 ¥20,350 (税込)

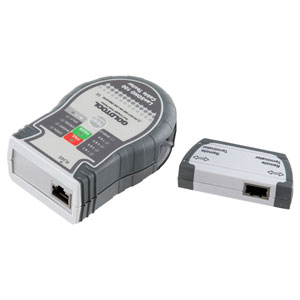

LAN-TCT100N LANケーブルテスター LAN-TCT100N ¥15,950 (税込)

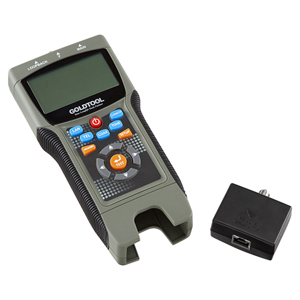

LAN-TCT2690PRO LANケーブルテスター LAN-TCT2690PRO ¥55,880 (税込)

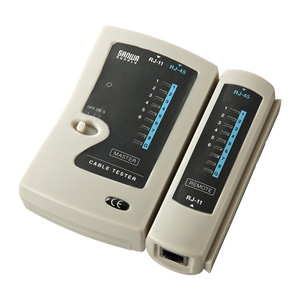

LAN-TST3Z LANケーブルテスター LAN-TST3Z ¥4,950 (税込)

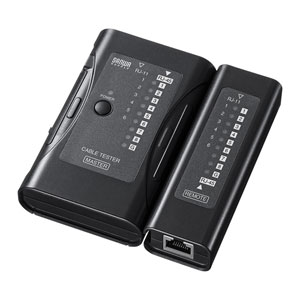

LAN-TST6 LANケーブルテスター LAN-TST6 ¥4,180 (税込)

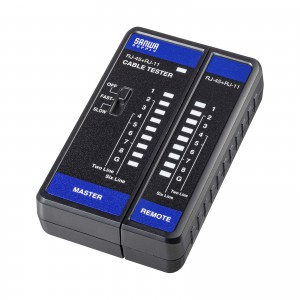

LAN-TST7 LANケーブルテスター LAN-TST7 ¥3,300 (税込)
