テスト結果を結線図で表示可能なLANケーブルテスター。

画像データ

LAN-T256003 / LANケーブルテスター
LAN-T256003 / LANケーブルテスター
LAN-T256003 / LANケーブルテスター

LAN-T256003の画像を表示しています。

LAN-T256003 / LANケーブルテスター
LAN-T256003 / LANケーブルテスター
  • RoHS 10
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
  • RoHS 6
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

LANケーブルテスター

LAN-T256003 廃止

JANコード
4969887561836
標準価格
¥62,480(税抜き ¥56,800)

LAN-T256003LANケーブルテスター
×

この製品の画像をダウンロード

仕様

測定可能ケーブル ツイストペアケーブル(UTP/STP)/〇
電話ケーブル/×
10BASE2/×
測定可能コネクタ RJ-45コネクタ(UTP/STP)
結線 ストレート/クロス判別/〇
詳細な結線/〇
配線ミス/〇
ペア割れ検出/〇
断線 有無/〇
断線している芯線の特定/〇
対応ケーブル長/500m
PoE測定 ×
ケーブル長測定・表示 測定長/1~500m
測定精度/10m以下±2m
10m以上±5%
表示分解能/1m
トーンジェネレーター機能 〇 ※トーンジェネレーターのトーンを検出するには別売りのプローブ(LAN-T256712)が必要となります。
その他の機能 ポートファインダー機能
リモートユニット
表示方法 122×32ドットマトリクスLCD(56×29mm)±0.2mm
使用電池 単四乾電池×3
サイズ W82×D138×H32mm
重量 130g(メインユニット)
15g(リモートユニット)
付属品 専用キャリングケース、パッチケーブル(RJ-45-ワニ口クリップ×2)、単四アルカリ乾電池×3本(テスト用)、取扱説明書、保証書

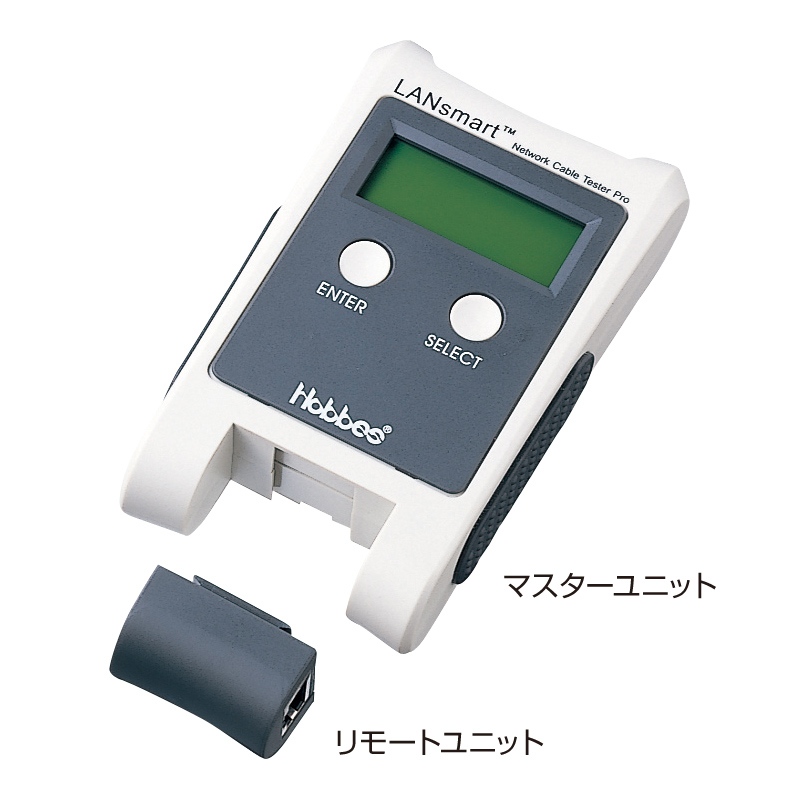

特長

  • TDR(タイムドメイン反射測定器)テクノロジーを搭載しています。
  • ショート・オープン・ミスワイヤ・逆配線・スプリットペア・シールド状況を検査できます。
  • ハブやスイッチのソケットと通信するPORT Finder機能を装備しています。
  • UTP・STPケーブルの長さをリモートユニットなしで測定できます。
  • ケーブルの長さを「メートル・フィート」表示します。
  • トーンジェネレータは任意もしくは全てのピンに対して信号送出可能です。
  • テスト結果を結線図でわかりやすくLCD表示します。

対応情報

対応ケーブル UTP・STPケーブル(RJ-45コネクタ)

ラインアップ

シリーズ関連(全10件)

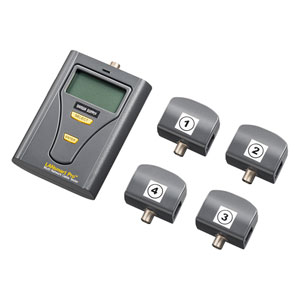

LAN-256003PRO LANケーブルテスター LAN-256003PRO ¥75,680 (税込)

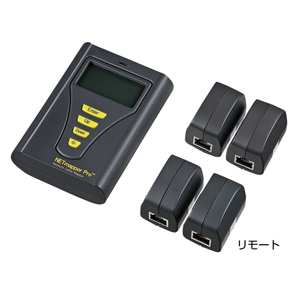

LAN-256850PRO LANテスター LAN-256850PRO オープン価格

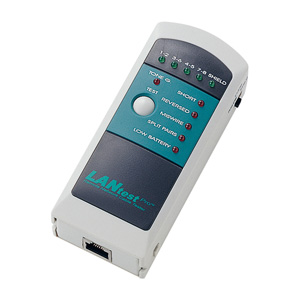

LAN-T256652N LANケーブルテスター LAN-T256652N ¥31,680 (税込)

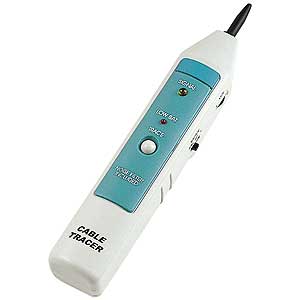

LAN-T256712 プローブ LAN-T256712 ¥22,000 (税込)

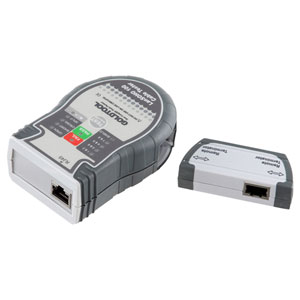

LAN-TCT100N LANケーブルテスター LAN-TCT100N ¥17,380 (税込)

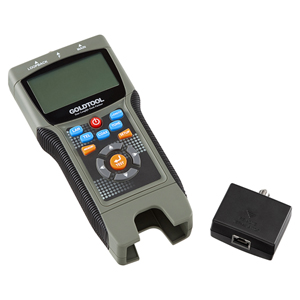

LAN-TCT2690PRO LANケーブルテスター LAN-TCT2690PRO ¥55,880 (税込)

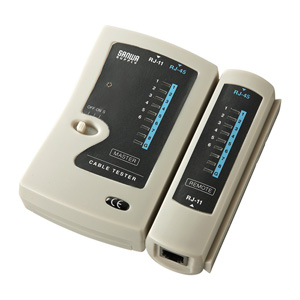

LAN-TST3Z LANケーブルテスター LAN-TST3Z ¥4,950 (税込)

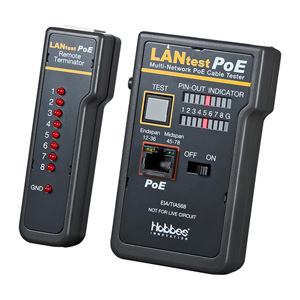

LAN-TST5 PoE対応LANケーブルテスター LAN-TST5 ¥31,460 (税込)

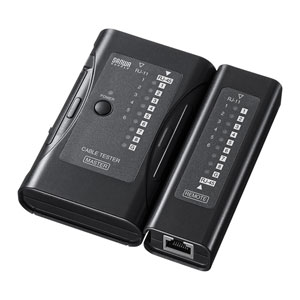

LAN-TST6 LANケーブルテスター LAN-TST6 ¥4,180 (税込)

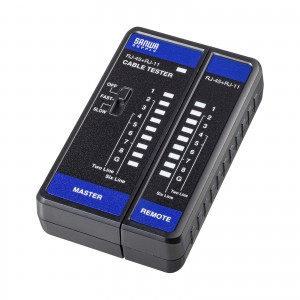

LAN-TST7 LANケーブルテスター LAN-TST7 ¥3,300 (税込)
この製品の画像をダウンロード

よくある質問(Q&A)

シールドが通っているかどうかの判別(シールド検査)もできますか。

カテゴリに関係なく使用できますか。

MACアドレスの書き換えはできますか。

CAT8/7A/7/6A/6/5eケーブルでも使えますか?

よくある質問をもっと見る(5件)
