パソコン用ケーブルの結線を簡単にチェック。

通常画面表示

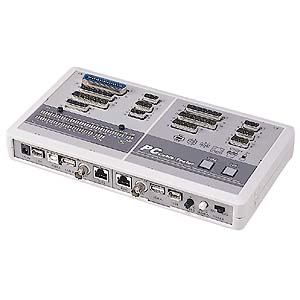

KB-TS / ケーブルテスター

KB-TSの画像を表示しています。

KB-TS / ケーブルテスター
KB-TS / ケーブルテスター

ケーブルテスター

KB-TS 廃止

JANコード
4969887550977
標準価格
¥32,780（税抜き ¥29,800）

KB-TSケーブルテスター
×

この製品の画像をダウンロード

仕様

本体サイズ/W250×D137×H46mm
パッケージサイズ/W165×D65×H335mm
送信側(TX)-受信側(RX)
・D-sub25pinメス-セントロニクス36pinメス
・D-sub25pinオス-D-sub25pinメス
・D-sub15pinオス-D-sub25pinオス
・D-sub9pinメス-D-sub15pinメス
・D-sub9pinオス-D-sub9pinメス
・HD 15pinオス-D-sub9pinオス
・RJ45メス-HD 15pinメス
・BNCコネクタメス-RJ45メス
・USB Aコネクタメス-BNCコネクタメス
・IEEE1394 6pinメス-USB Aコネクタメス/USB Bコネクタメス/IEEE1394 6pinメス
使用方法
1.送信側(TX)、受信側(RX)のコネクタにケーブルのコネクタを接続します。
2.テスターの電源をonします。
3.ケーブルボタンで発信側(TX)のPin数を4pin/9pin/15pin/25pinの中から選びます。
4.テストボタンを一回ずつ押して、送信側(TX)の1番pinから順に結線を確認していきます。
(オートモード)
4.AUTO/MANUALボタンを押し込みます。
5.1番から順にオートテストが始まります。
※オートテストのスピードはSPEEDつまみで変更することができます。

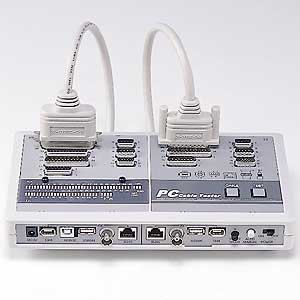

特長

  • パソコンでよく使われているケーブルの結線をLEDの表示で簡単に調べることができます。
  • AUTO/MANUALの2モード対応。
  • 電源は9V乾電池(6LR61)。<別売>
