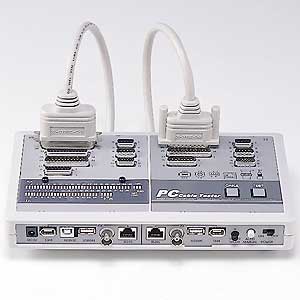

パソコン用ケーブルの結線を簡単にチェック。

KB-TSの画像を表示しています。

ケーブルテスター

本体サイズ/W250×D137×H46mm
パッケージサイズ/W165×D65×H335mm
送信側(TX)-受信側(RX) ・D-sub25pinメス-セントロニクス36pinメス・D-sub25pinオス-D-sub25pinメス・D-sub15pinオス-D-sub25pinオス・D-sub9pinメス-D-sub15pinメス・D-sub9pinオス-D-sub9pinメス・HD 15pinオス-D-sub9pinオス・RJ45メス-HD 15pinメス・BNCコネクタメス-RJ45メス・USB Aコネクタメス-BNCコネクタメス・IEEE1394 6pinメス-USB Aコネクタメス/USB Bコネクタメス/IEEE1394 6pinメス
使用方法 1.送信側(TX)、受信側(RX)のコネクタにケーブルのコネクタを接続します。 2.テスターの電源をonします。 3.ケーブルボタンで発信側(TX)のPin数を4pin/9pin/15pin/25pinの中から選びます。 4.テストボタンを一回ずつ押して、送信側(TX)の1番pinから順に結線を確認していきます。 (オートモード) 4.AUTO/MANUALボタンを押し込みます。 5.1番から順にオートテストが始まります。 ※オートテストのスピードはSPEEDつまみで変更することができます。
