1面モニタ搭載できる水平多関節モニタアーム。天板固定可能。高さ720mm。

通常画面表示

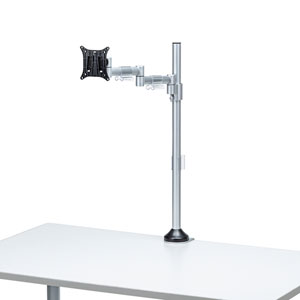

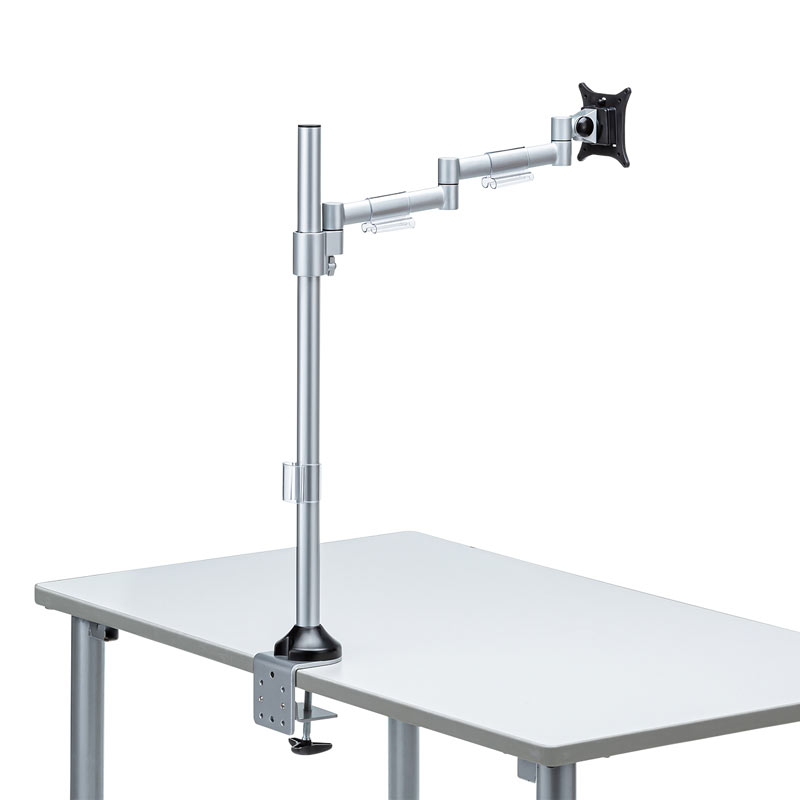

CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)

CR-LA1803の画像を表示しています。

CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)
CR-LA1803 / 水平多関節液晶モニタアーム(H720 1面)

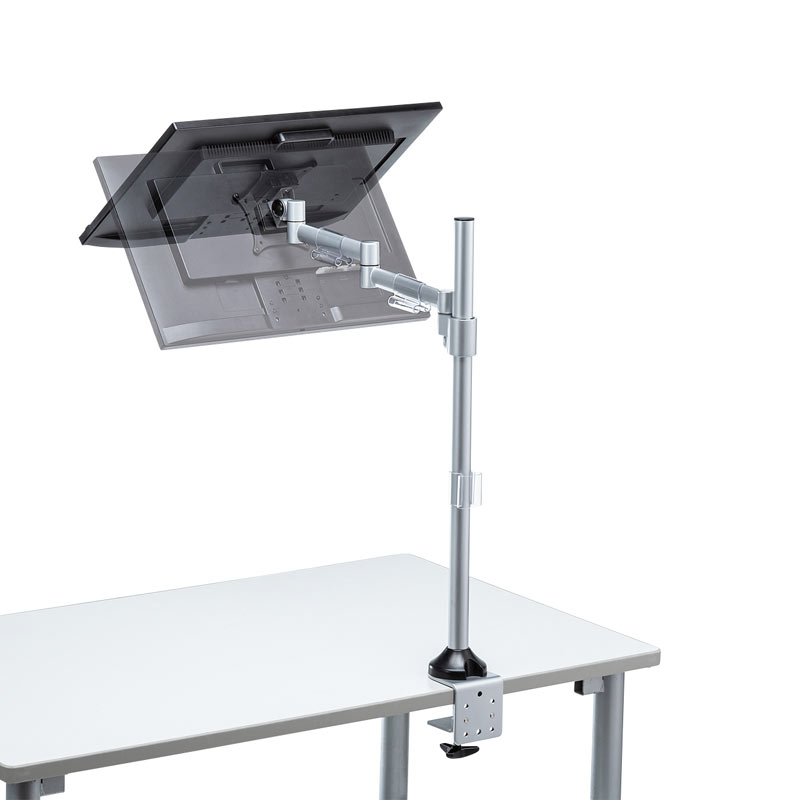

  • チルト
    画面を上下に振って、角度をつけることが可能です

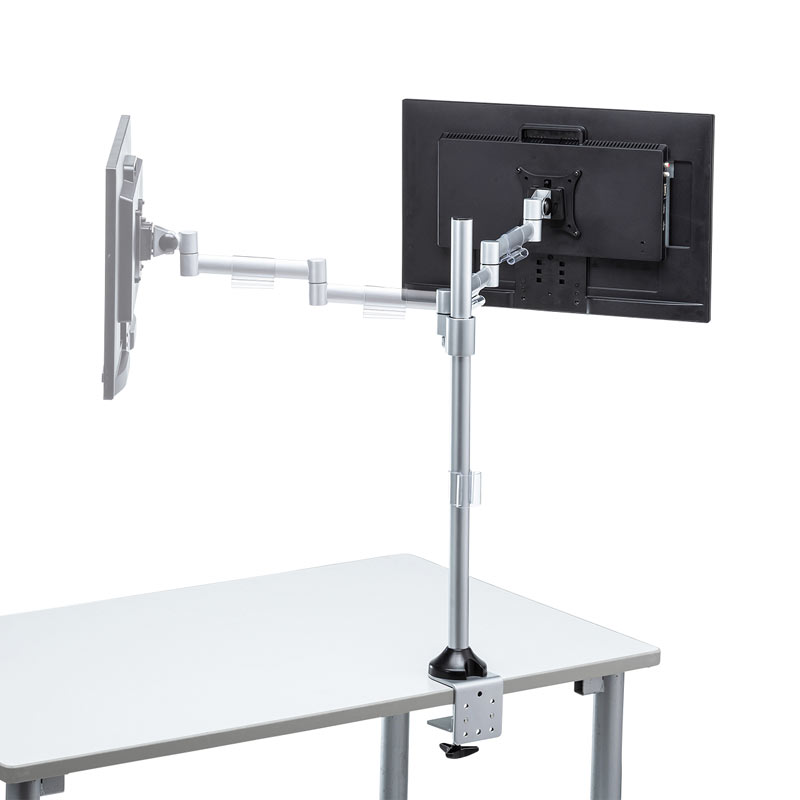

  • パン
    画面を左右に振って、角度をつけることが可能です

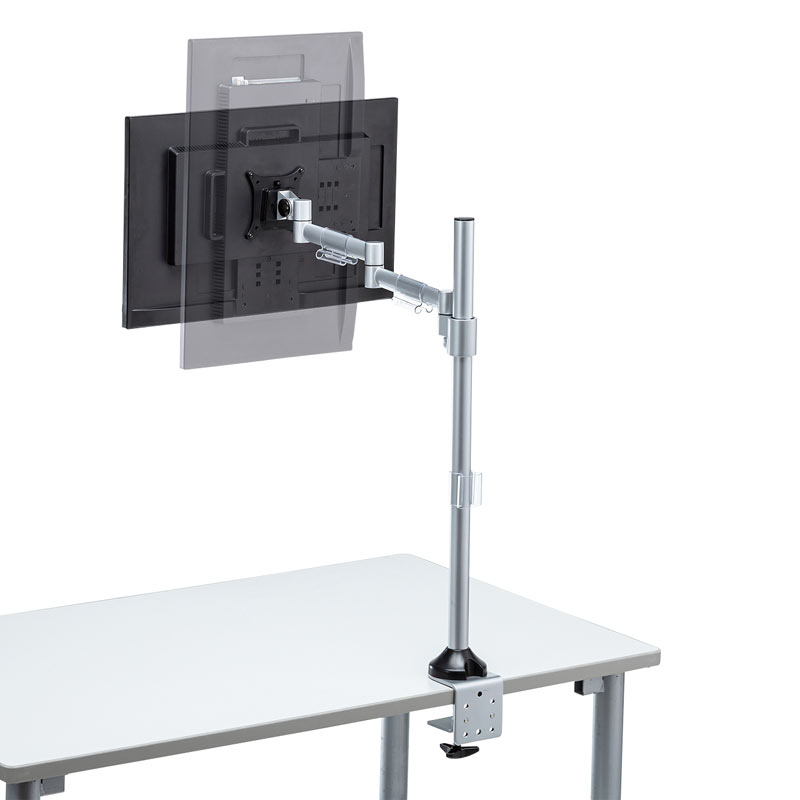

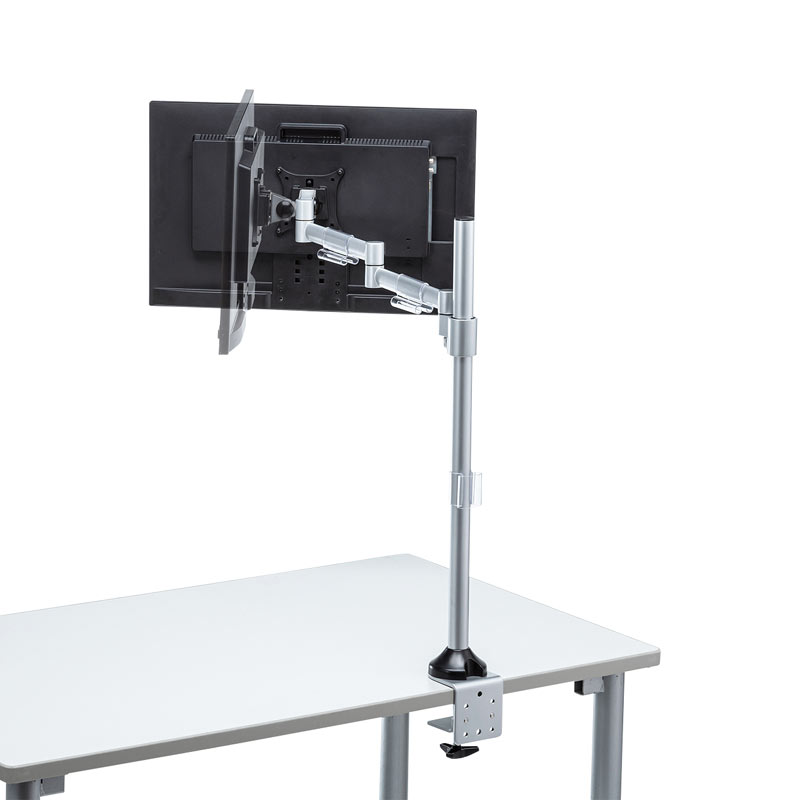

  • ローテーション
    画面を回転させることが可能です

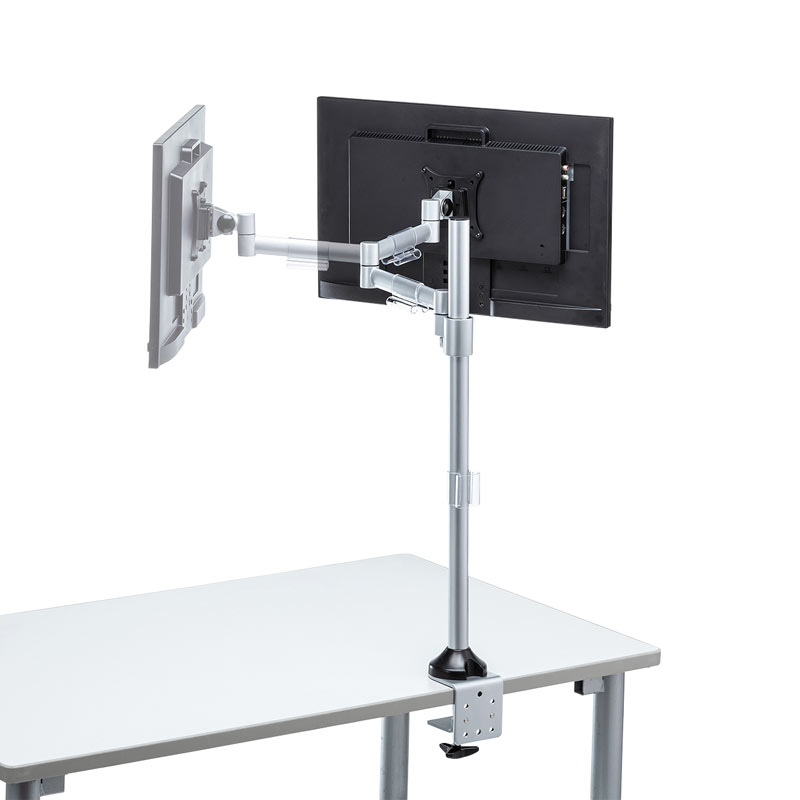

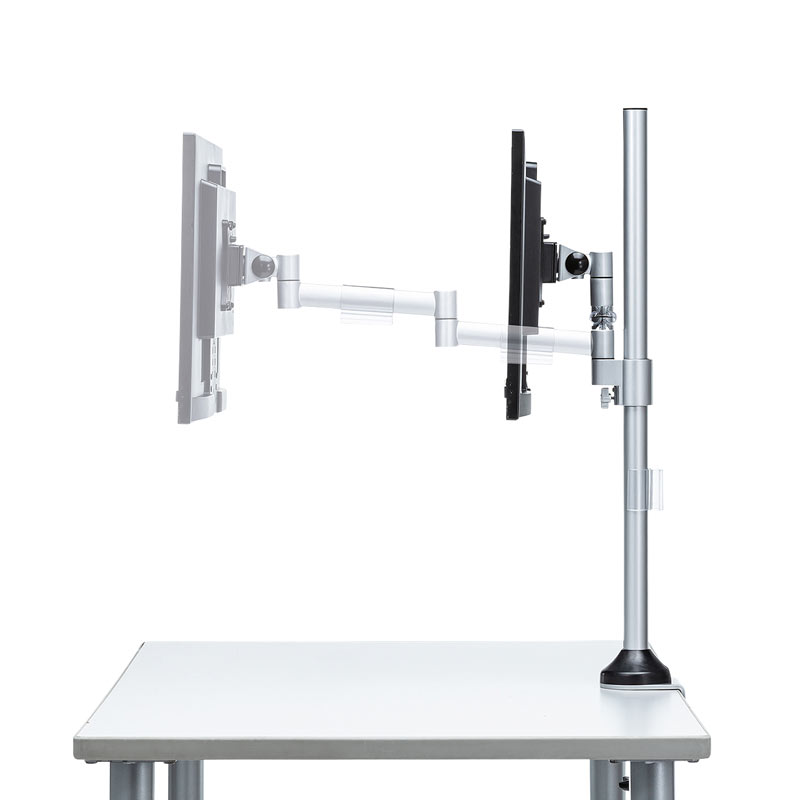

  • スウィング
    全体を左右にスウィングさせることが可能です
  • クランプ式
    天板を外側から挟みこみます
  • ネジ固定式
    天板に直接ネジで固定します
  • 32型まで対応
    32型までの液晶ディスプレイの設置が可能です
  • 耐荷重8kgまで
    8kgまでのディスプレイを装着してください
  • VESA規格対応
    VESA規格に対応しています。
  • ノックダウン組立式
    お客様での組立になります※当サイトより組立説明書がダウンロードできます

水平多関節液晶モニタアーム(H720 1面)

CR-LA1803 廃止

JANコード
4969887193327
標準価格
¥22,000（税抜き ¥20,000）

CR-LA1803水平多関節液晶モニタアーム(H720 1面)
×

この製品の画像をダウンロード

仕様

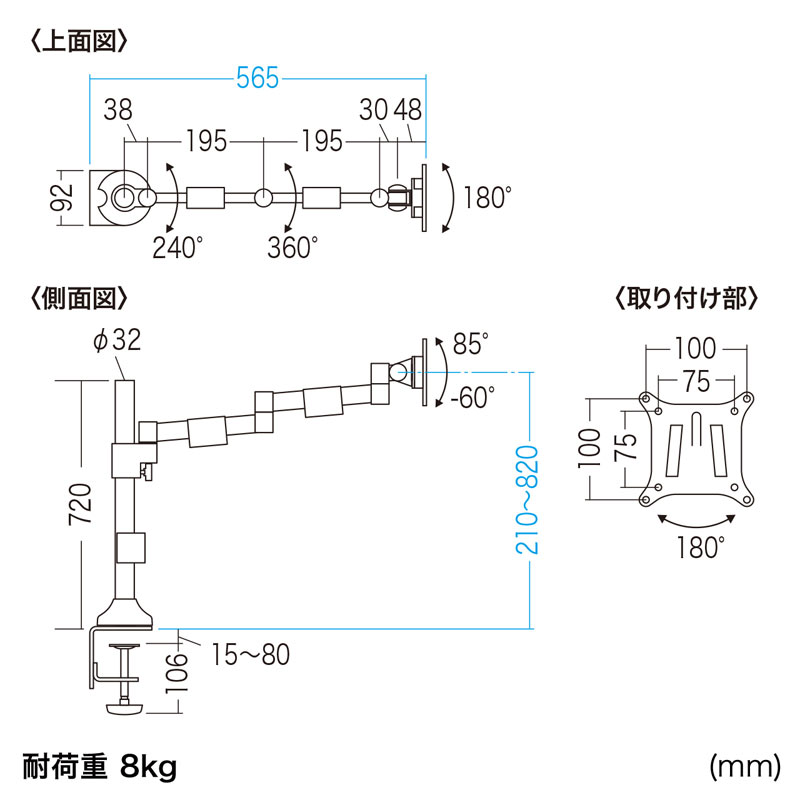

アーム長 565mm
支柱直径サイズ 32mm
重量 3.7kg
梱包 1個口/910×315×160mm・5kg
出荷形態 ノックダウン組立式（お客様組み立て）
材質 支柱部、クランプ部/スチール
アーム部/アルミ
ブラケット/ABS樹脂
可動範囲 画面上下（チルト）/145°
画面左右（パン）/180°
画面回転（ローテーション）/180°
左右（スウィング）/240°
耐荷重 8kg

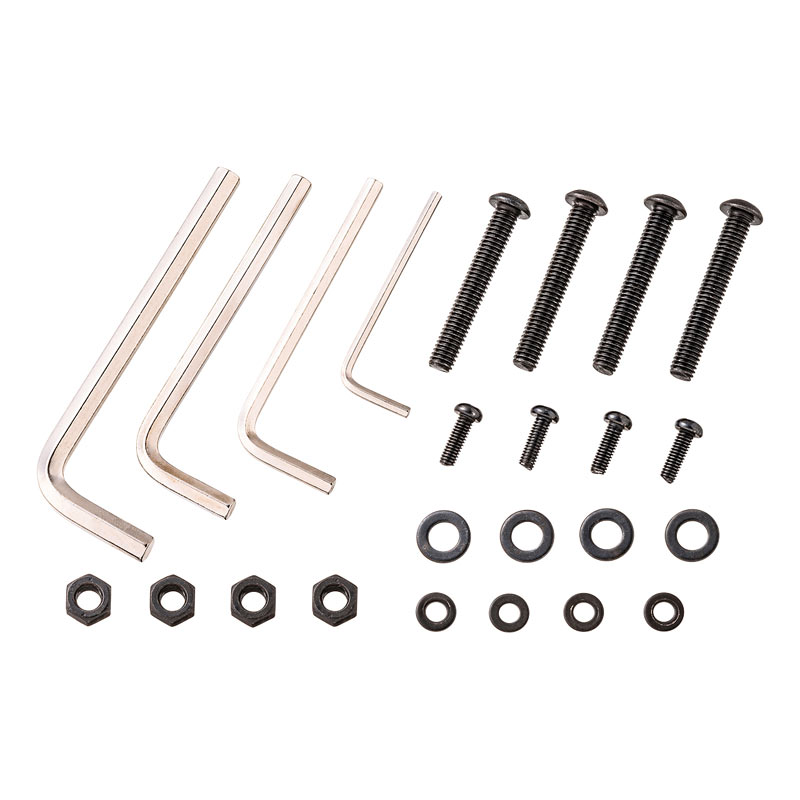

付属品 調整用工具、ディスプレイ取付けネジ（M4×12・4本）
天板固定用ネジ（M6×40）＋ナット4個

特長

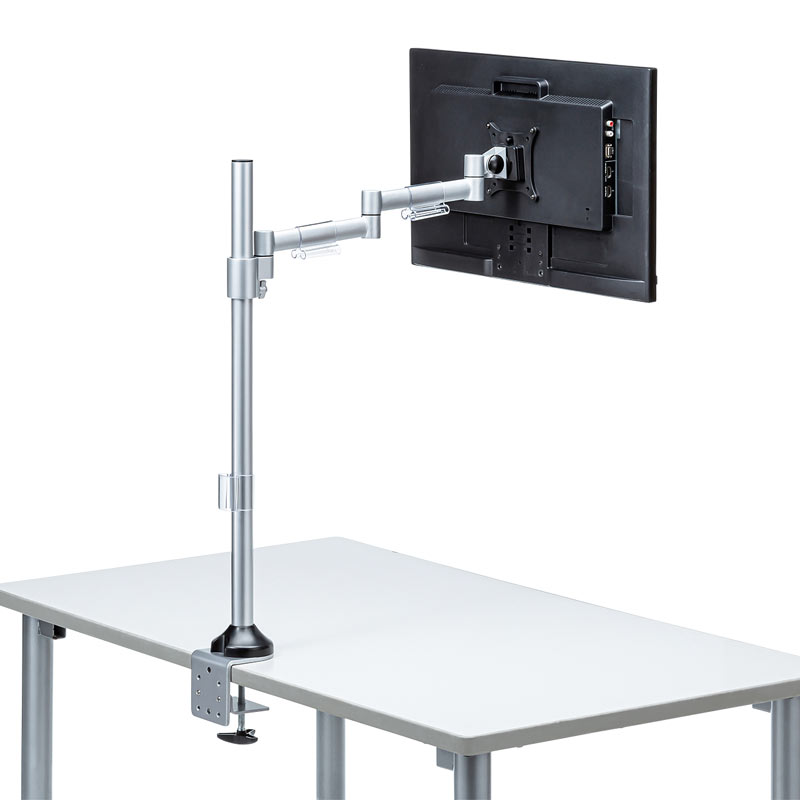

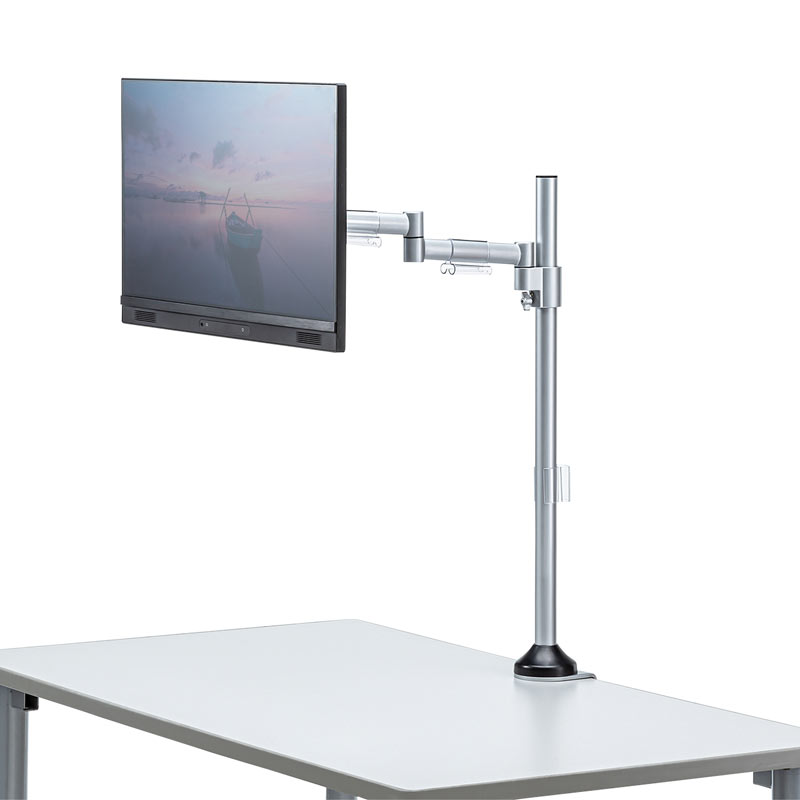

  • 水平空間に対して全方向に自由に動かすことができます。

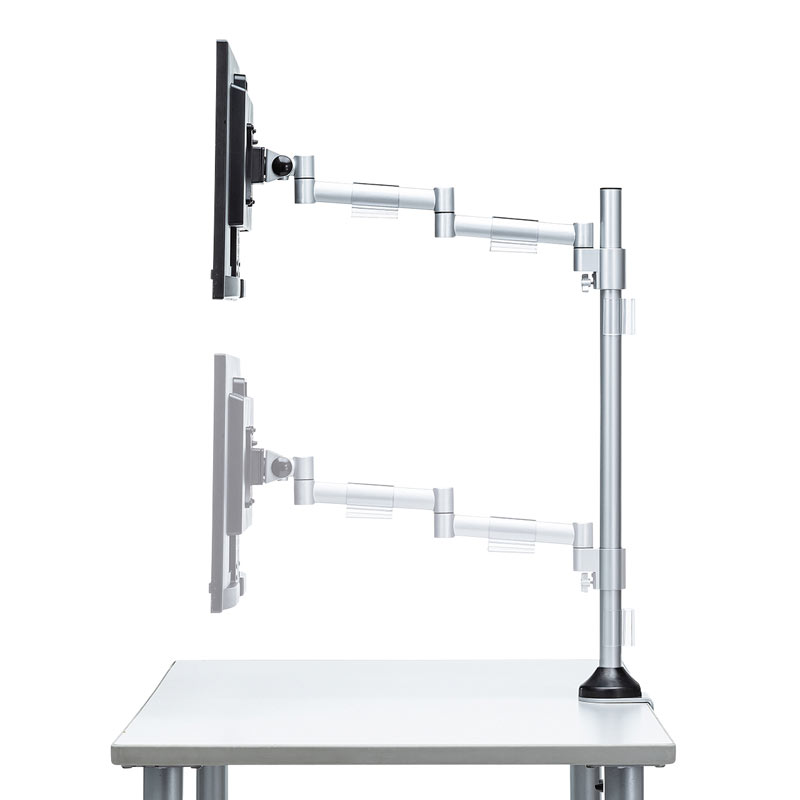

  • 高さ方向は、支柱上で任意位置に固定することができ、机上面から210～820mmの高さまで調節することが可能です。

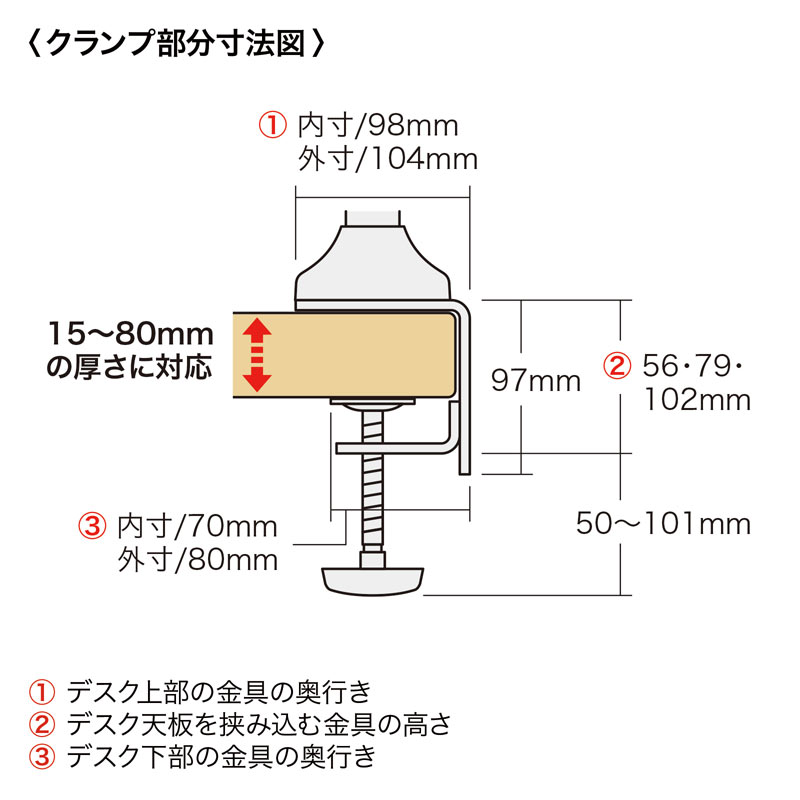

  • 設置方法はクランプ式（板厚15mm～80mmに対応）と天板固定が選べる仕様になっています。
  • VESA規格の取り付けに対応しています。（75×75mm、100×100mm）
    ※75mmの場合、取り付け箇所に凹みがあると取り付けができません。
  • 各関節は付属の工具で硬さの調節が可能です。

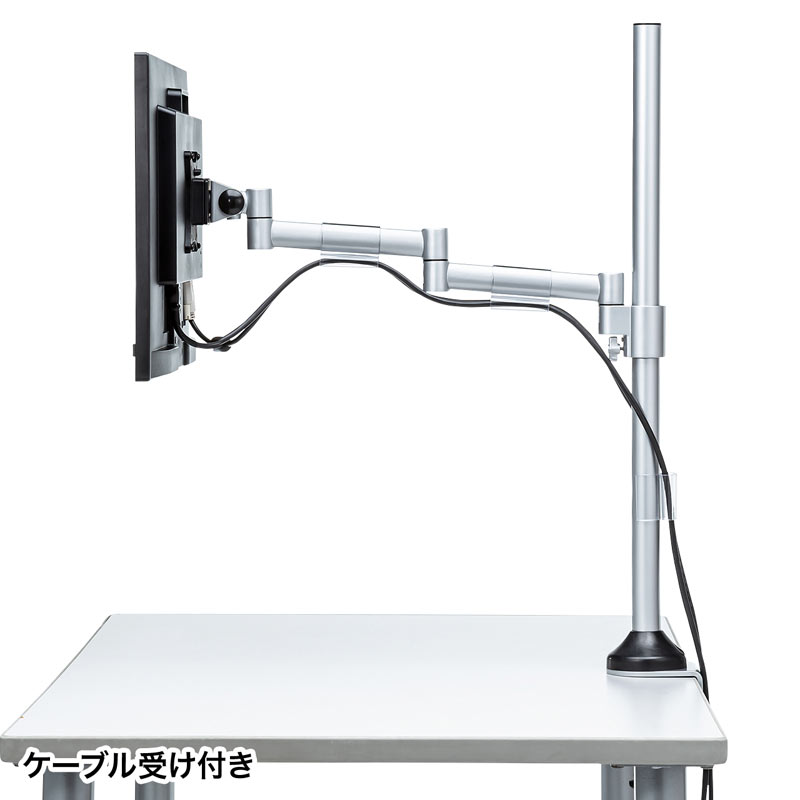

  • 液晶ディスプレイからのケーブルは、アーム下面のケーブルホルダーへ通すことができます。
  • ディスプレイ取り付け部のチルト角度はそれぞれ上下85°、60°です。
  • ポールの長さは720mm（机上面からポール先端まで）、支柱太さは直径32mmです。
  • 総耐荷重は8kgです。
    ※表記している対応インチ数は一般的なモニターサイズの目安であり、耐荷重内であれば表記以上のサイズのモニターでも対応可能です。
    ＜取り扱い上の注意事項＞
    ※仕様にて規定される耐荷重をこえるディスプレイは取り付けないでください。
    ※液晶ディスプレイを組み付けたアームとの総重量は、8kgを超える場合があります。液晶ディスプレイとアームとの組立やその作業を行う際は、必ず二人以上で行うようにしてください。
    ※アーム、チルトの各関節の工場出荷時の保持力は、商品によって異なります。アーム設置後、必ず最適な保持力になるように関節に内蔵されたナット、ボルトを回して調節してください。
    ※アーム操作（角度調節など）は、静かに行ってください。また必ず両手で操作してください。乱暴な操作や連続した繰り返し操作は、液晶ディスプレイとアームとの接合部やアームの付け根部を破損することがあります。
    ※ネジ固定をした際、支柱先端部に力を掛けると、机上面を破損させる恐れがありますので設置場所の強度及び、力を掛けないよう注意してください。
    ※テーブル端面から液晶ディスプレイをはみ出して設置したり、テーブル端面からはみ出す方向へ操作することはしないでください。オーバーハングの状態で液晶ディスプレイに下方向の力を加えると、テーブルから脱落することがあります。
    ※振動の激しい場所や連続して長時間振動する場所へは設置しないでください。
    ※設計上の想定設置環境温度は、0～40℃です。その範囲を超える環境で使用しないでください。

対応情報

対応モニタサイズ 最大32インチ
※32インチは一般的なモニターサイズの目安であり、耐荷重内であれば32インチ以上のサイズのモニターにも対応可能です。
対応VESA 75×75、100×100
対応デスク ERD-M・E・C・TW・MTGA・G・SHシリーズ、FDMシリーズ、MDEシリーズ
製品関連ページ ・「モニター/タブレットアーム・スタンド検索」はこちら
・「モニタアームの選び方」はこちら

ラインアップ

仕様違い（全1件）

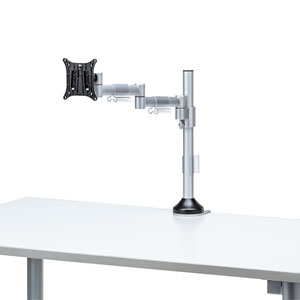

CR-LA1801 高さ420mm・1面 CR-LA1801 ¥20,900 (税込)
おすすめ品（全1件）

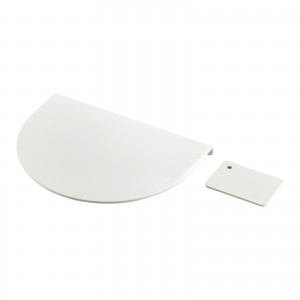

CR-LAPLT1W モニタアーム補強プレート（ホワイト） CR-LAPLT1W ¥3,850 (税込)
