36Uの大型タイプで大容量のデータを扱う場合やサーバー増設時に最適。少人数で簡単組立て設計。奥行き900mm。ライトグレー。

通常画面表示

CP-SVN3690GYN / 19インチサーバーラック(36U)

CP-SVN3690GYNの画像を表示しています。

CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
CP-SVN3690GYN / 19インチサーバーラック(36U)
  • 大型キャスター付き
    大型サイズ（直径75mm以上）のキャスターを標準装備しています
  • アジャスター付き
    機器や地震による揺れを最小限に抑えるアジャスター付きです
  • 鍵付き
    盗難・イタズラ防止用の鍵が付いています
  • ケーブル口付き
    ケーブル処理が行えるコード落とし付きです
  • 19インチマウント対応
    19インチマウントに対応しています
  • 電動ドライバー使用推奨
    組み立て時に電動ドライバーの使用を推奨します※当サイトより組立説明書がダウンロードできます
  • ノックダウン組立式
    お客様での組立になります※当サイトより組立説明書がダウンロードできます
  • 特注可能
    このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
  • 日本製
    日本で製造された製品です
  • RoHS 10
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
  • RoHS 6
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
  • 大物製品
    梱包サイズの3辺合計が1600mm以上の製品です

19インチサーバーラック(36U)

CP-SVN3690GYN

JANコード
4969887141656
標準価格
¥457,600（税抜き ¥416,000）

CP-SVN3690GYN19インチサーバーラック(36U)
×

この製品の画像をダウンロード

仕様

カラー ライトグレー（マンセル値/N7.5 近似色）

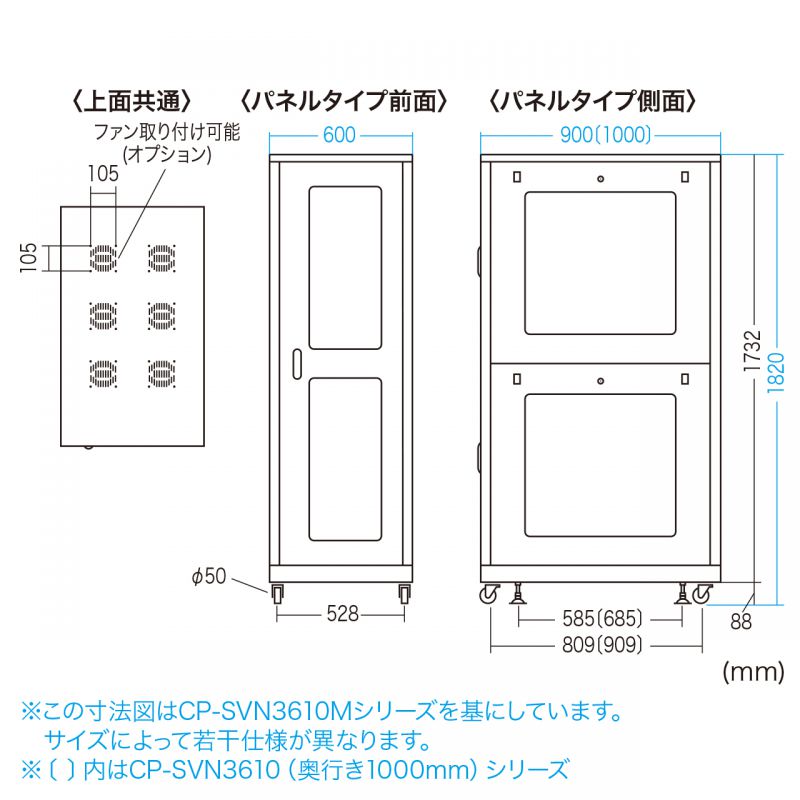

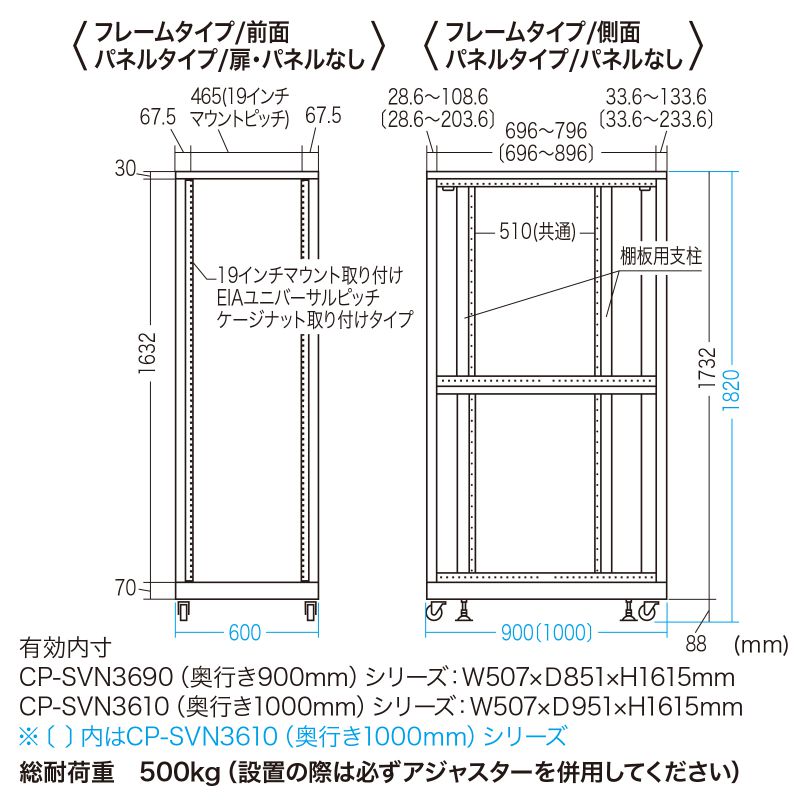

サイズ W600×D900×H1820mm
有効内寸/W507×D851×H1615mm
重量 95.6kg
マウント数 36U
出荷形態 ノックダウン組立式（お客様組み立て）
梱包 7個口/
960×670×120mm・21.5kg
1770×640×100mm・18kg
850×130×120mm・8.5kg
1645×75×70mm・12.5kg
1680×575×50mm・12.5kg
1680×560×50mm・11kg
860×860×80mm・25kg
材質 本体/スチール（メラミン焼付塗装）
セット内容 本体フレーム、前扉、背面・側面パネル、フロント・リアマウントフレーム、キャスター、アジャスター、前扉用鍵×2個（1種類）、背面・側面用鍵×2個（1種類）
※19インチ機器を取り付けるためのケージナット・ネジは付属していません。

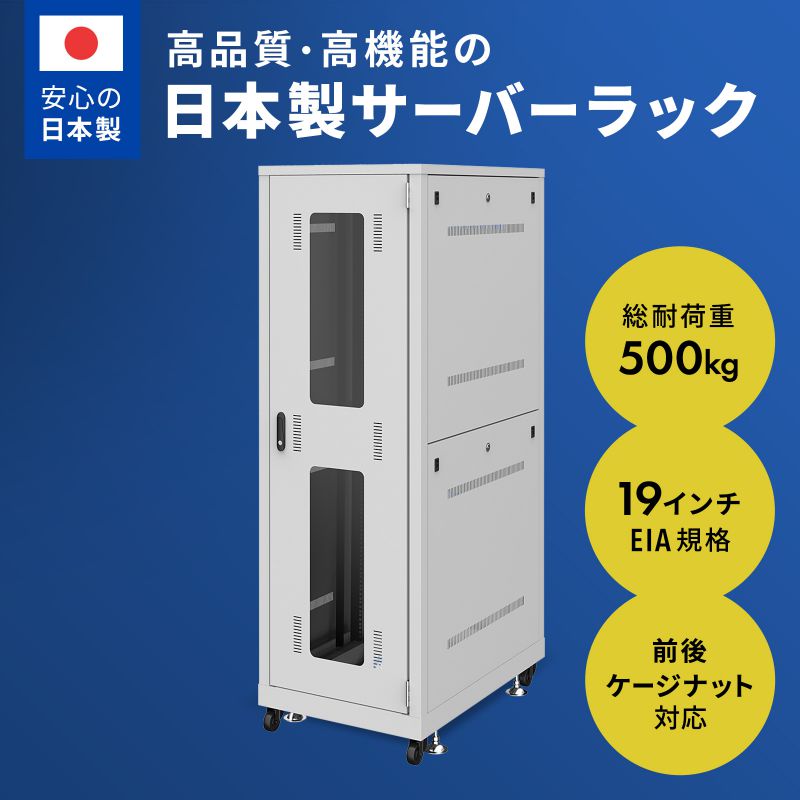

総耐荷重 500kg
製品関連ページ ・オフィス家具の選び方（材質・塗装の特長）
EIA規格
米国電子工業会（EIA）によって定められた、ラックとそこに収納する機器へのサイズに関する規格です。
機器の幅は19インチ（482.6mm）で、高さは1.75インチ（44.45mm）の倍数。1.75インチを1Uと呼ぶ単位で定められています。
機器の仕様で「EIA規格に準拠」と記載があれば、この規格に合わせて製造されているということがわかります。
サンワサプライの19インチラックはすべてこのEIA規格に準拠して作られています。
よってEIA規格のサーバーやハブの取り付けが可能です。
ただし、機器の奥行きサイズに関しては規格がありませんので注意が必要です。

特長

  • 梱包が小さく分かれているため、搬入経路の制約を受けません。

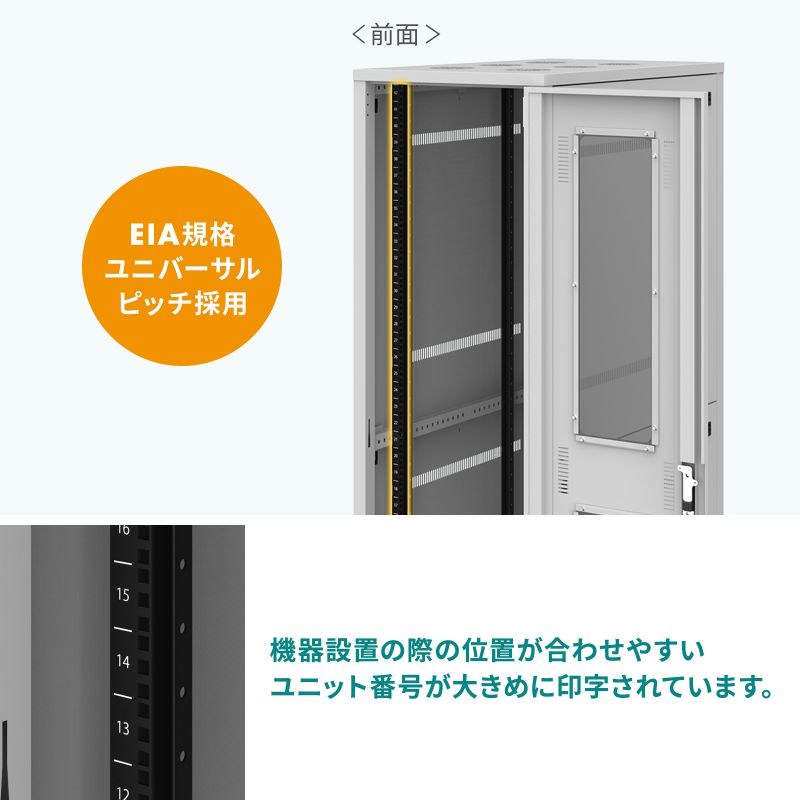

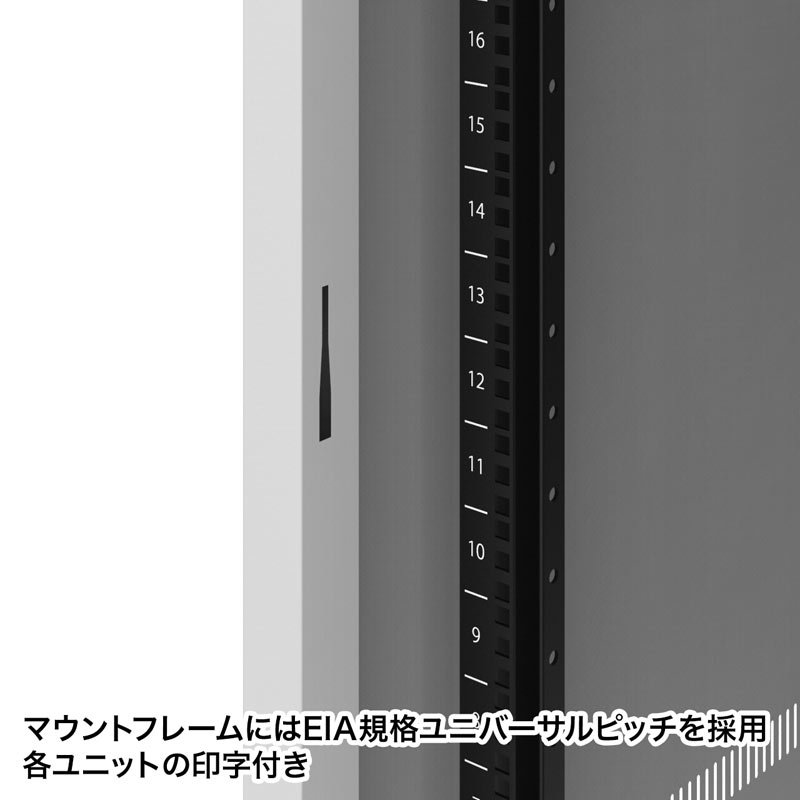

  • マウントフレームは、EIA規格（EIA-310-D準拠）ユニバーサルピッチ（36U）を採用しています。ケージナットに対応しています。

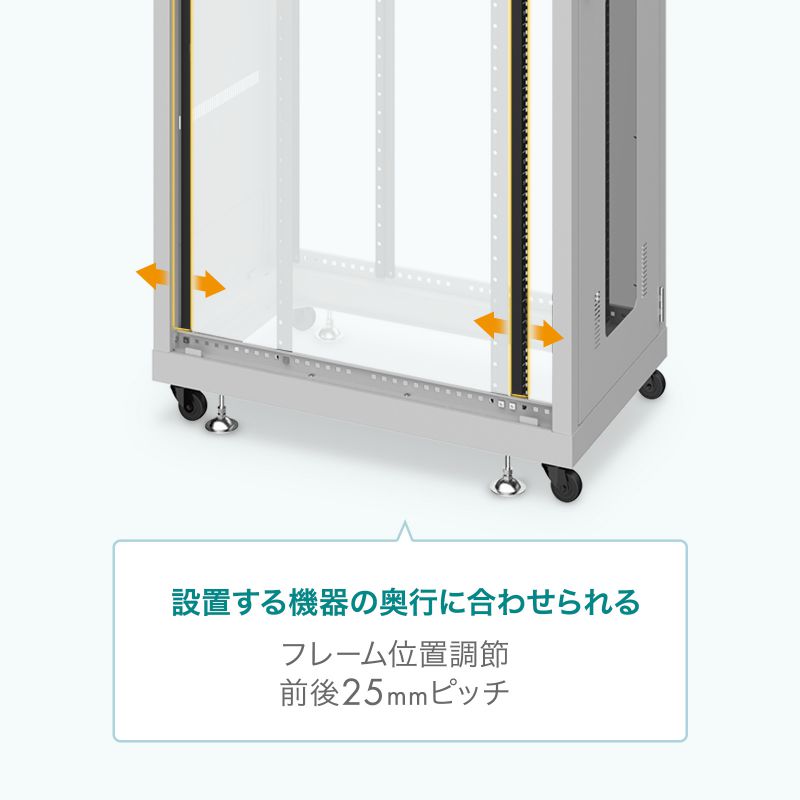

  • 前後のマウントフレームは25mmピッチで可動します。
  • マウントフレームには位置合わせしやすいように、マウント数を印字しています。

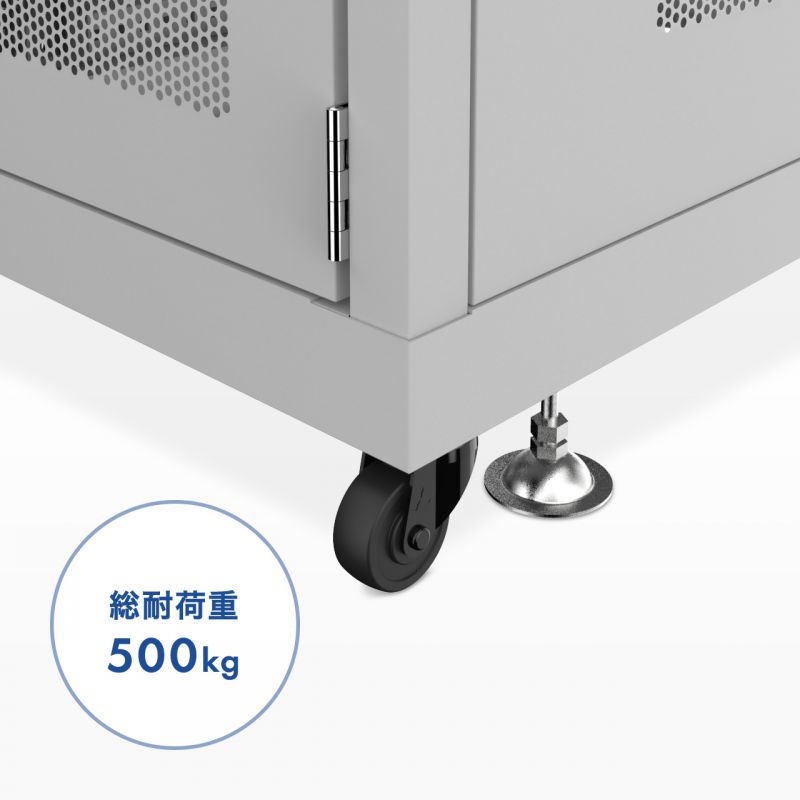

  • 高耐荷重キャスター、アジャスターを標準装備しています。

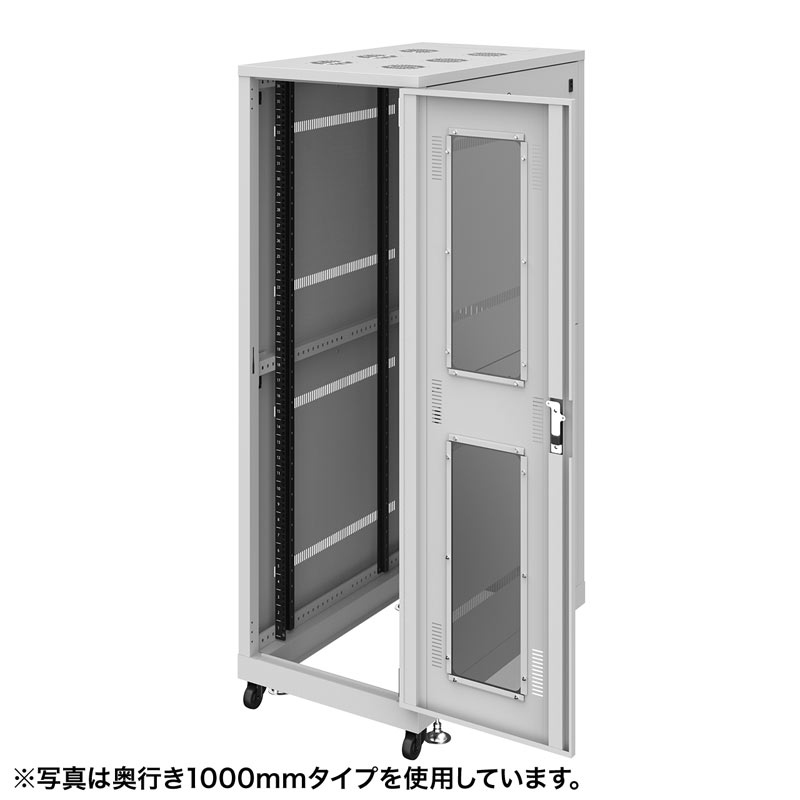

  • 前扉は左右どちらの開きにも対応しております。組み立て後も変更ができます。

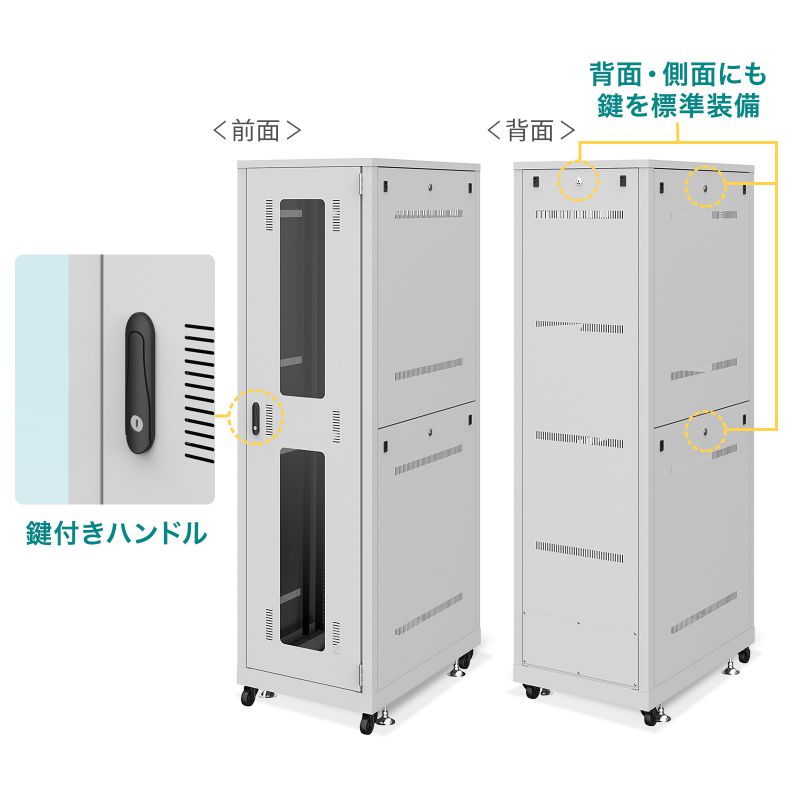

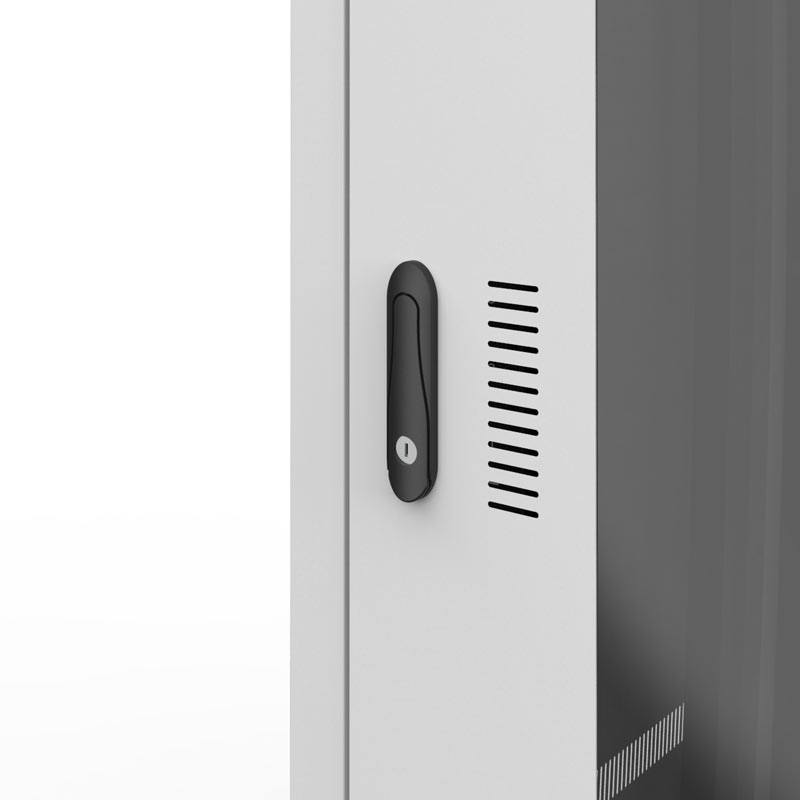

  • 前扉には鍵付ハンドルを採用しています。

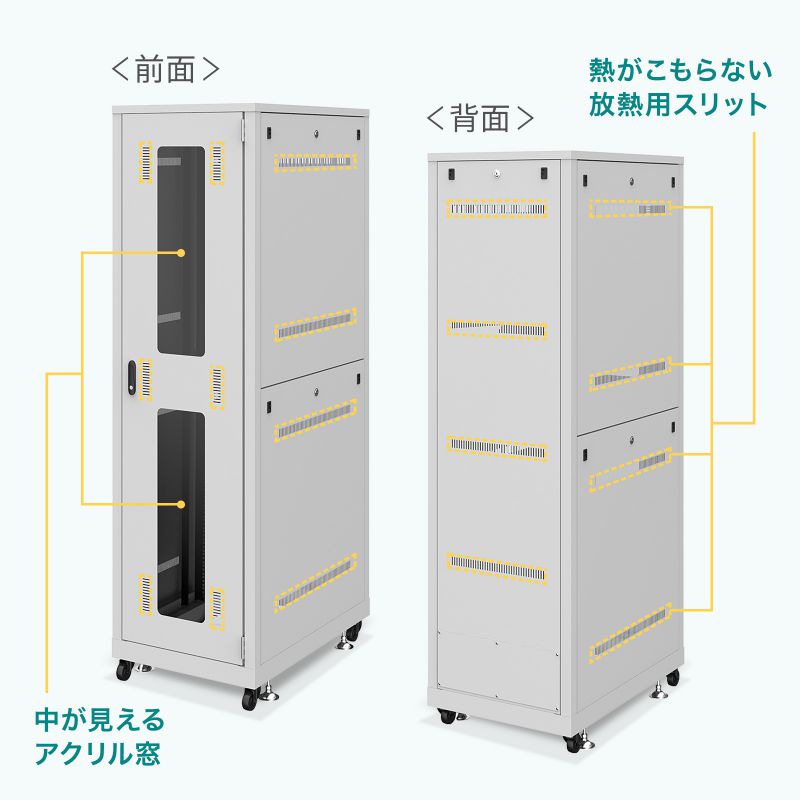

  • 前扉には中が確認できるようにアクリル窓を採用しています。

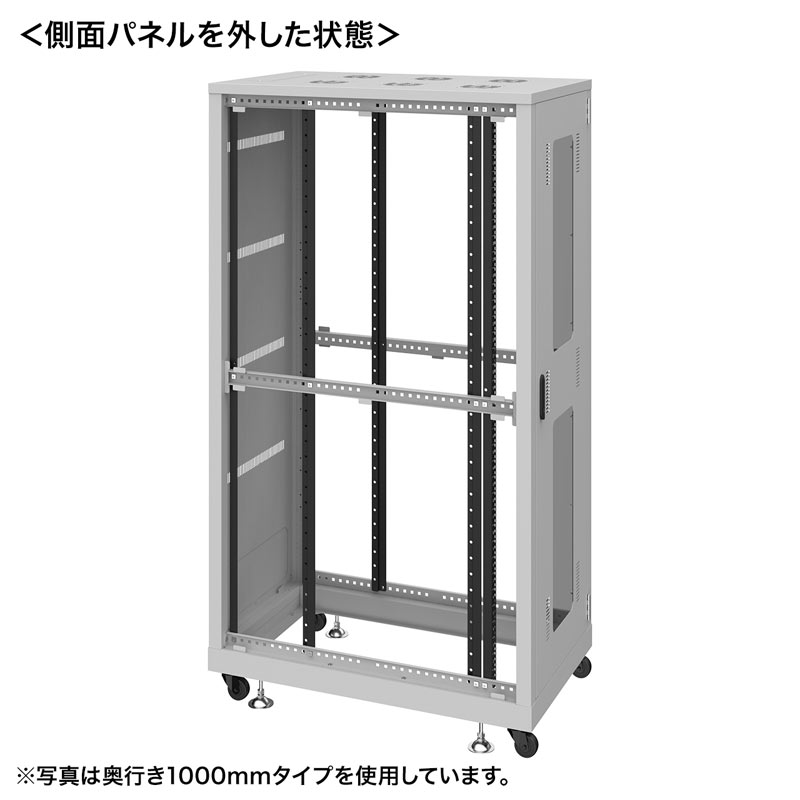

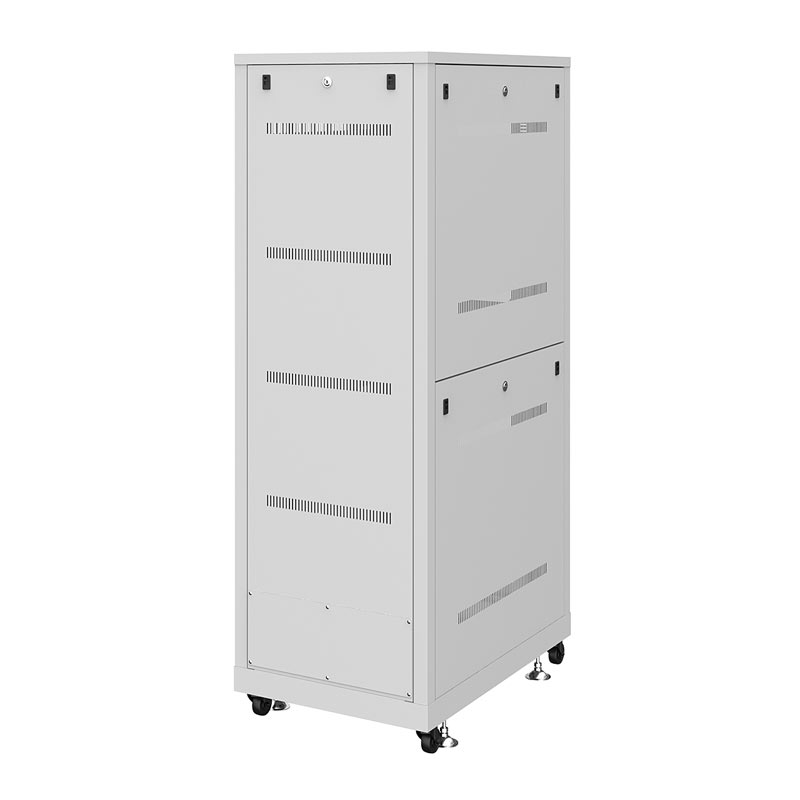

  • 側面パネル、背面パネルはワンタッチで取付け取外しが可能で、メンテナンス作業時に便利です。
    ※側面パネルのみ上下2分割構造です。

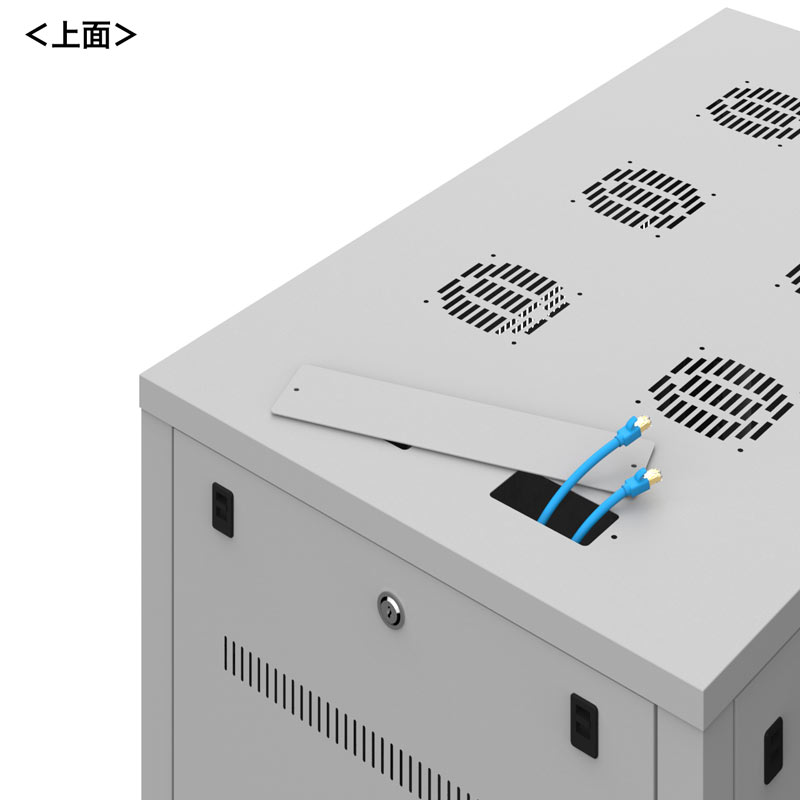

  • 上面には、天井からの引き込み線や、天井設置機器のケーブルをサーバーラック内部に引き込めるケーブル口付きです。（使用しない場合は穴を塞ぐプレートを取り付けます）

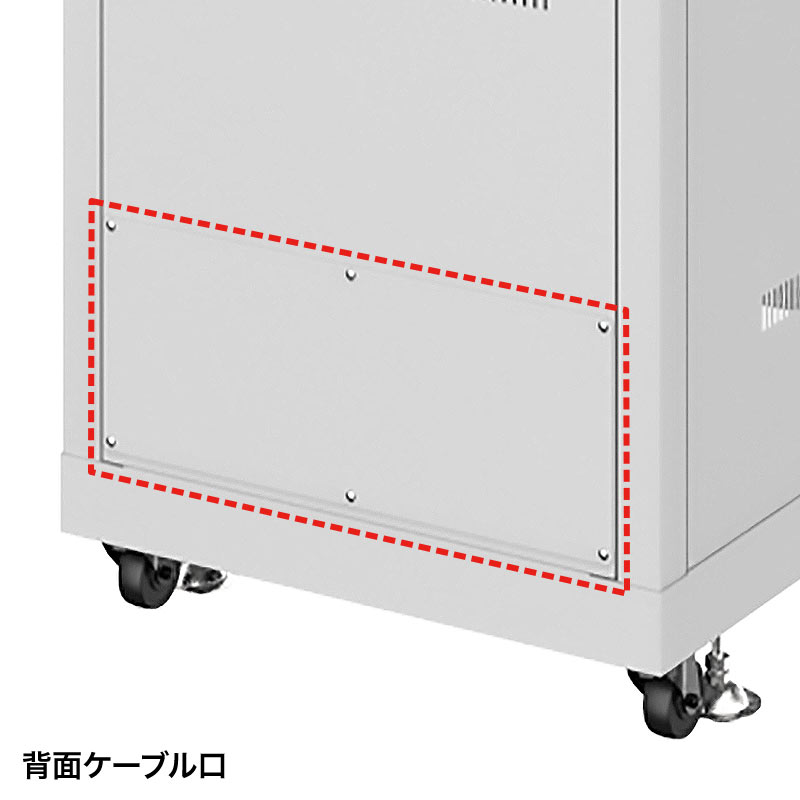

  • バックパネル下部にはケーブル口を装備しています。（使用しない場合は穴を塞ぐプレートを取り付けます）

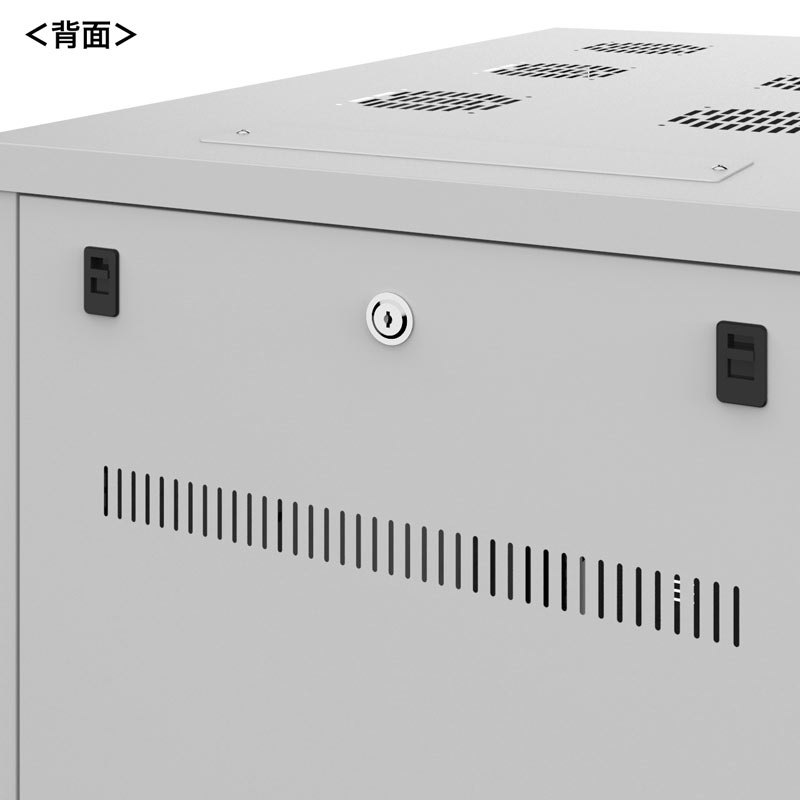

  • 背面・側面パネルには鍵（シリンダータイプ）が標準装備しています。

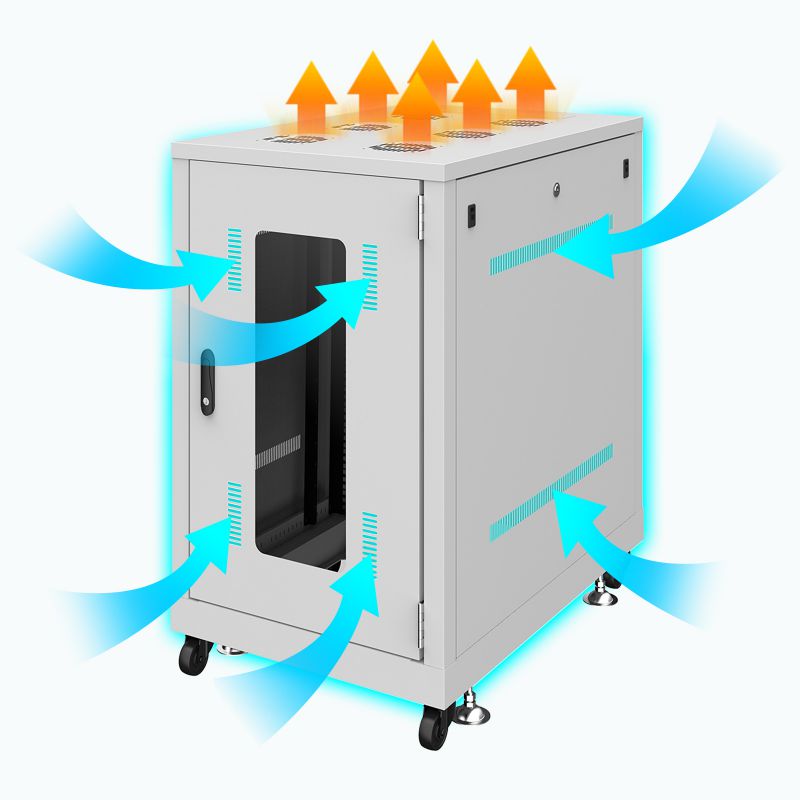

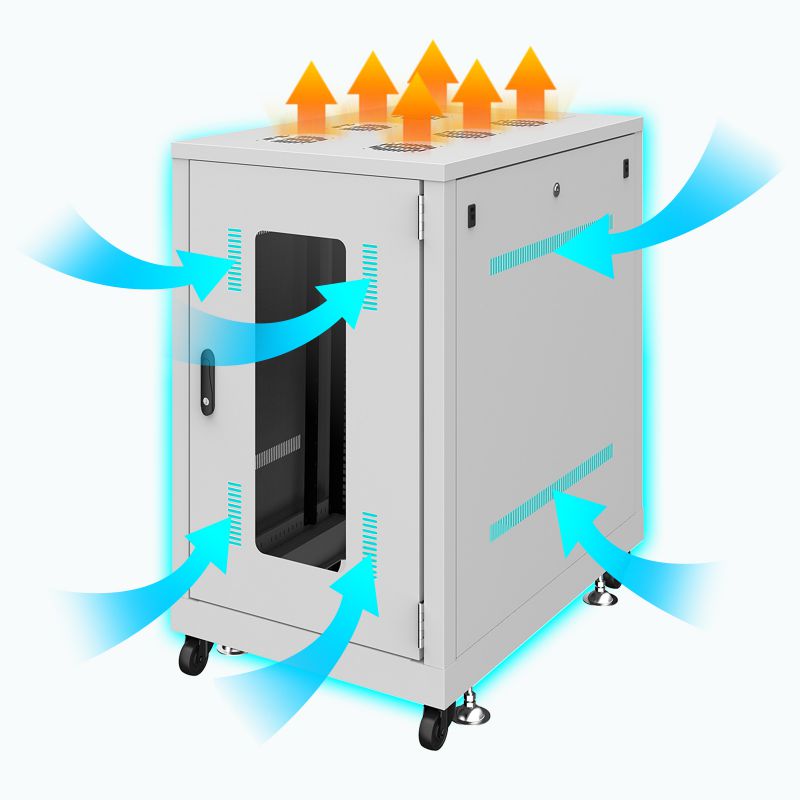

  • オプションにて上面に放熱ファンが最大6台まで搭載可能です。

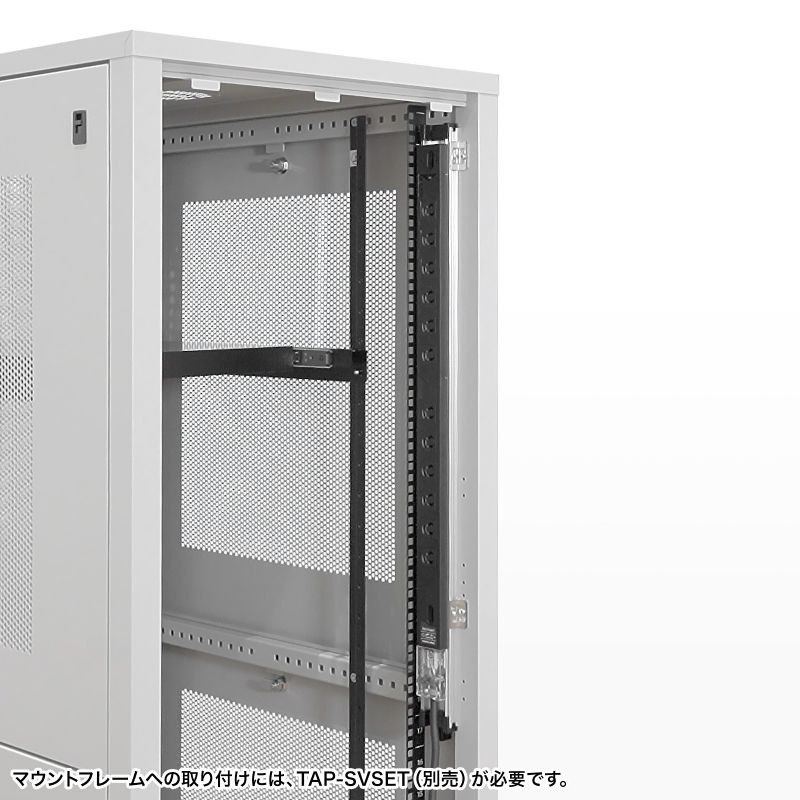

  • オプションにてサーバー用タップ、TAP-SVシリーズが後部フレームに装着可能です。
    ※装着用のタッピングネジは付属していません。取り付けには直径5mmのタッピングネジを別途ご用意ください。

    ＜注意事項＞
    ※本製品はお客様による組立式のサーバーラックです。高さが1800mm以上あるため組立には脚立などを使用してください。また、1人での組立は非常に困難なため、大人2人以上で行ってください。
    ※設置の際は必ずアジャスターを併用してください。
    ※キャスターは長距離の移動を想定したものではありません。機器を乗せたままでの移動は行わないでください。

※価格には送料は含まれておりません。別途お申し受けいたします。

ラインアップ

色違い（全1件）

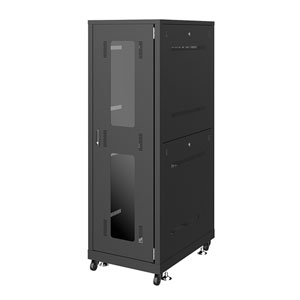

CP-SVN3690BKN ブラック CP-SVN3690BKN ¥457,600 (税込)

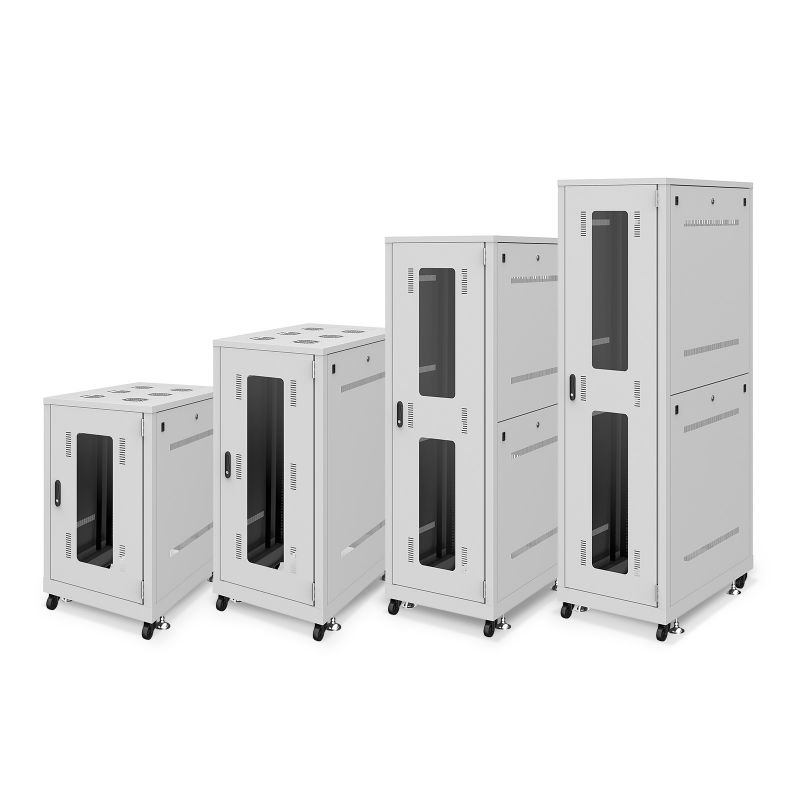

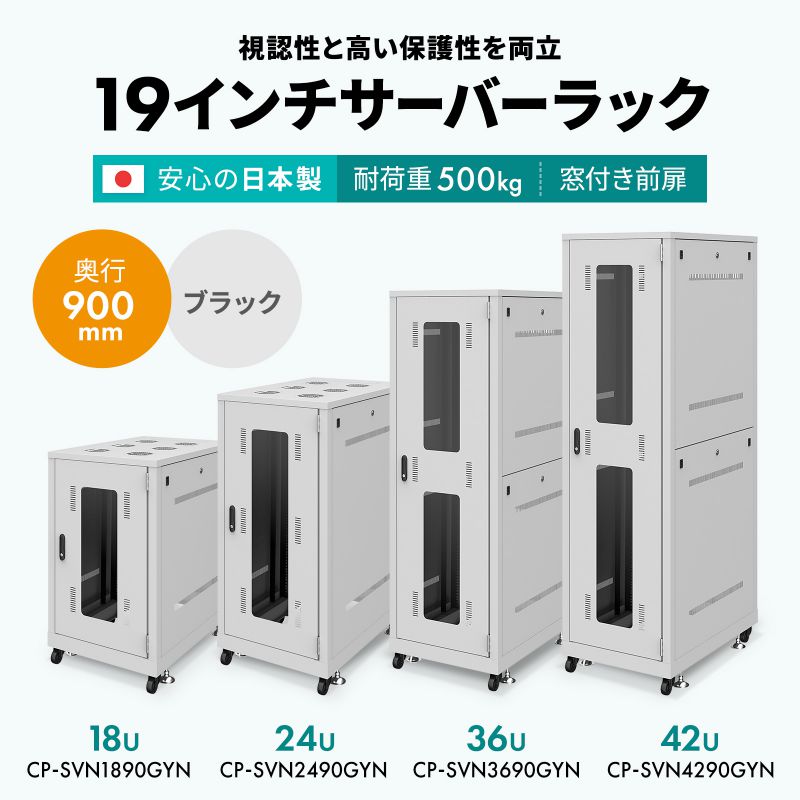

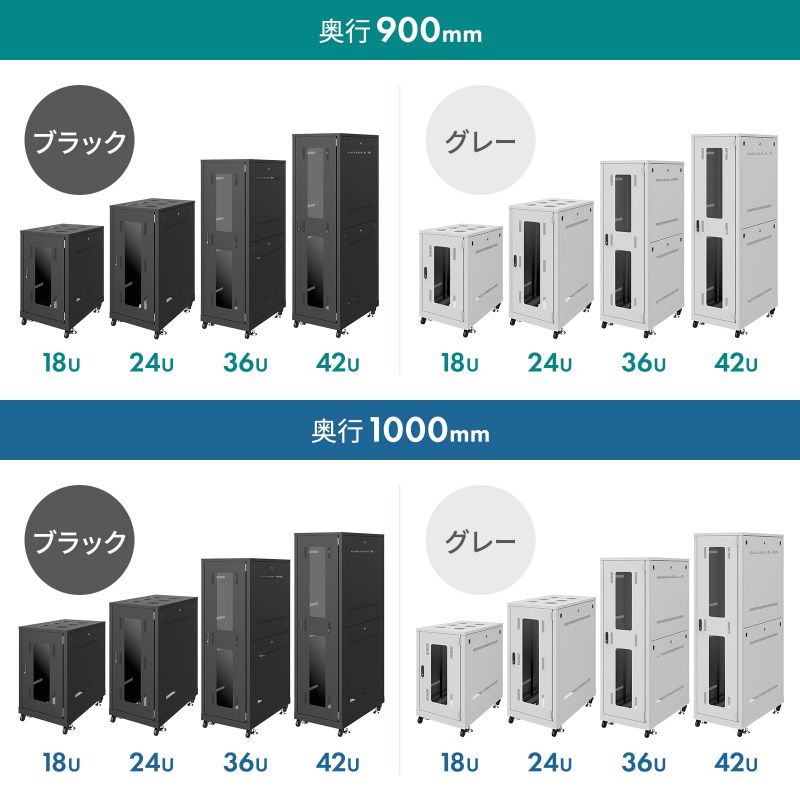

仕様違い（全7件）

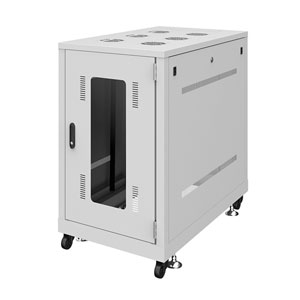

CP-SVN1810GYN 18U・奥行き1000mm CP-SVN1810GYN ¥337,700 (税込)

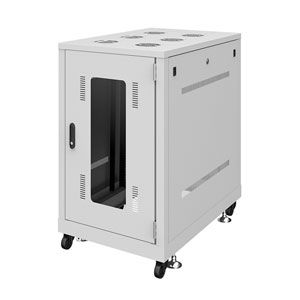

CP-SVN1890GYN 18U・奥行き900mm CP-SVN1890GYN ¥327,800 (税込)

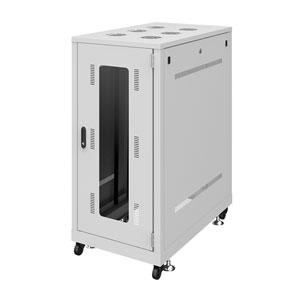

CP-SVN2410GYN 24U・奥行き1000mm CP-SVN2410GYN ¥363,000 (税込)

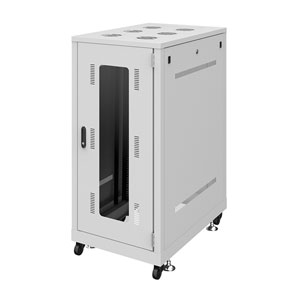

CP-SVN2490GYN 24U・奥行き900mm CP-SVN2490GYN ¥354,200 (税込)

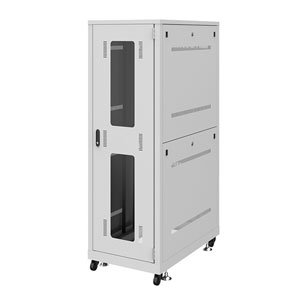

CP-SVN3610GYN 36U・奥行き1000mm CP-SVN3610GYN ¥467,500 (税込)

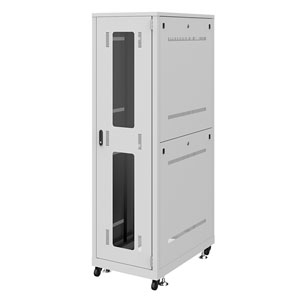

CP-SVN4210GYN 42U・奥行き1000mm CP-SVN4210GYN ¥510,400 (税込)

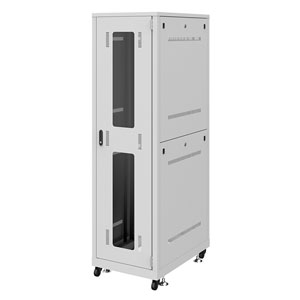

CP-SVN4290GYN 42U・奥行き900mm CP-SVN4290GYN ¥503,800 (税込)
シリーズ関連（全2件）

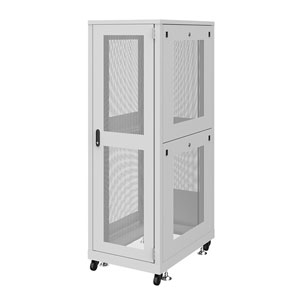

CP-SVN3690MGYN メッシュタイプ CP-SVN3690MGYN ¥478,500 (税込)

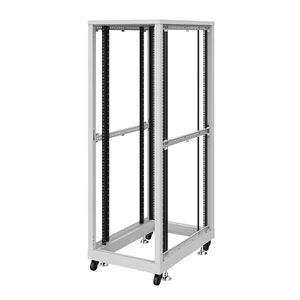

CP-SVN3690NPGYN パネルなしタイプ CP-SVN3690NPGYN ¥246,400 (税込)
オプション品（全21件）

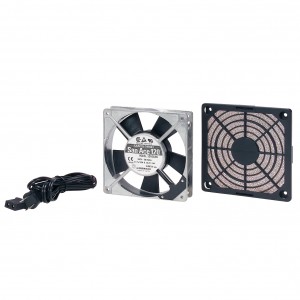

CP-FANS-A 放熱ファン高速タイプ CP-FANS-A ¥16,720 (税込)

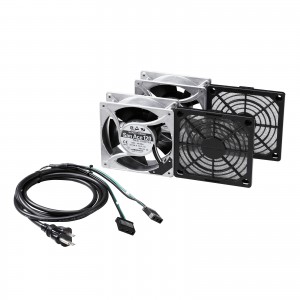

CP-FANS38-2A 放熱ファン高速タイプ t=38mm 2個セット CP-FANS38-2A ¥31,350 (税込)

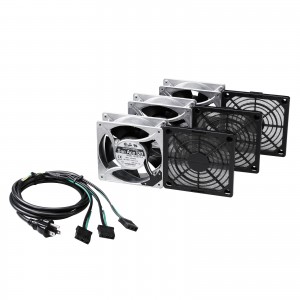

CP-FANS38-3A 放熱ファン高速タイプ t=38mm 3個セット CP-FANS38-3A ¥40,810 (税込)

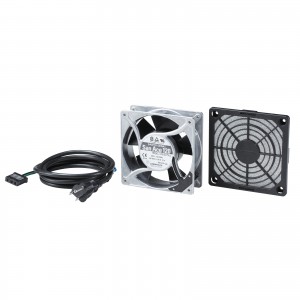

CP-FANS38-A 放熱ファン高速タイプ t=38mm CP-FANS38-A ¥21,010 (税込)
CP-SFANS-A 放熱ファン低速（静音）タイプ CP-SFANS-A ¥17,820 (税込)

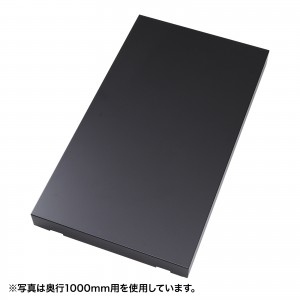

CP-SVBB6090BKA 底板（奥行900用） CP-SVBB6090BKA ¥17,380 (税込)

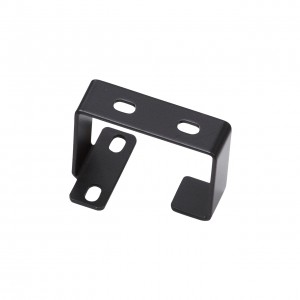

CP-SVCH10BKA ケーブルフック10個セット CP-SVCH10BKA ¥15,620 (税込)

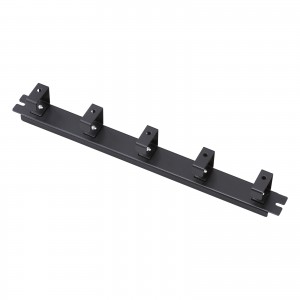

CP-SVCHBBKA ケーブルフックバー CP-SVCHBBKA ¥12,650 (税込)

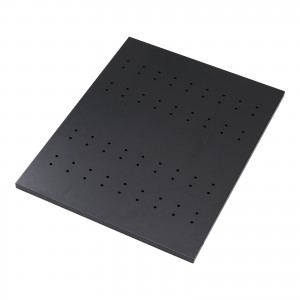

CP-SVHNTBKA 高耐荷重中棚（耐荷重150kg） CP-SVHNTBKA ¥20,680 (税込)

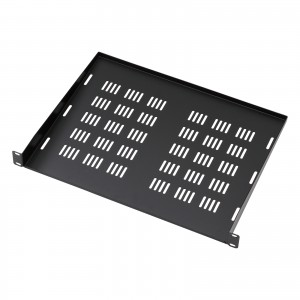

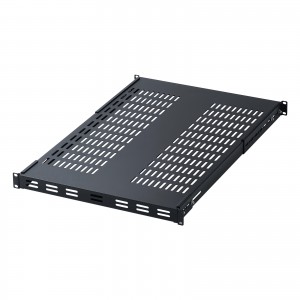

CP-SVNT1UBKA EIA用スリット付棚板（1U・ブラック） CP-SVNT1UBKA ¥14,080 (税込)

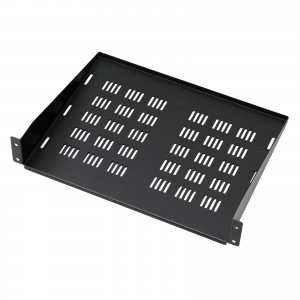

CP-SVNT2UBKA EIA用スリット付棚板（2U・ブラック） CP-SVNT2UBKA ¥15,180 (税込)
CP-SVNTBKA 中棚 CP-SVNTBKA ¥14,080 (税込)

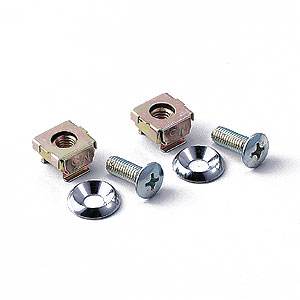

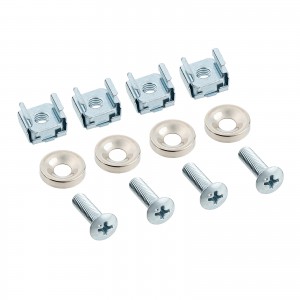

CP-SVNUT100K ケージナット・ネジセット(100セット) CP-SVNUT100K ¥15,070 (税込)
CP-SVNUT20K ケージナット・ネジセット(20セット) CP-SVNUT20K ¥5,170 (税込)

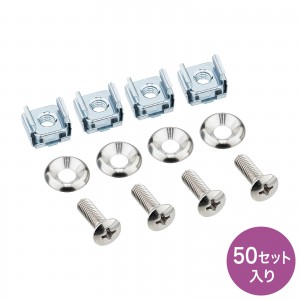

CP-SVNUT50K ケージナット・ネジセット(50セット) CP-SVNUT50K ¥10,010 (税込)

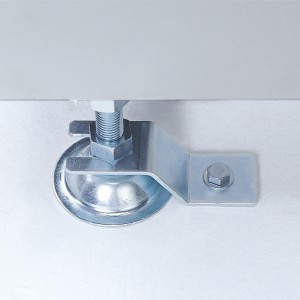

CP-SVQLA 床固定金具 CP-SVQLA ¥7,480 (税込)

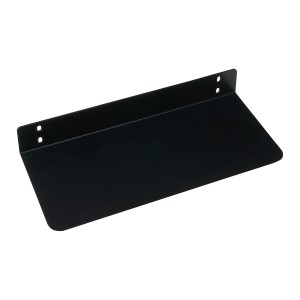

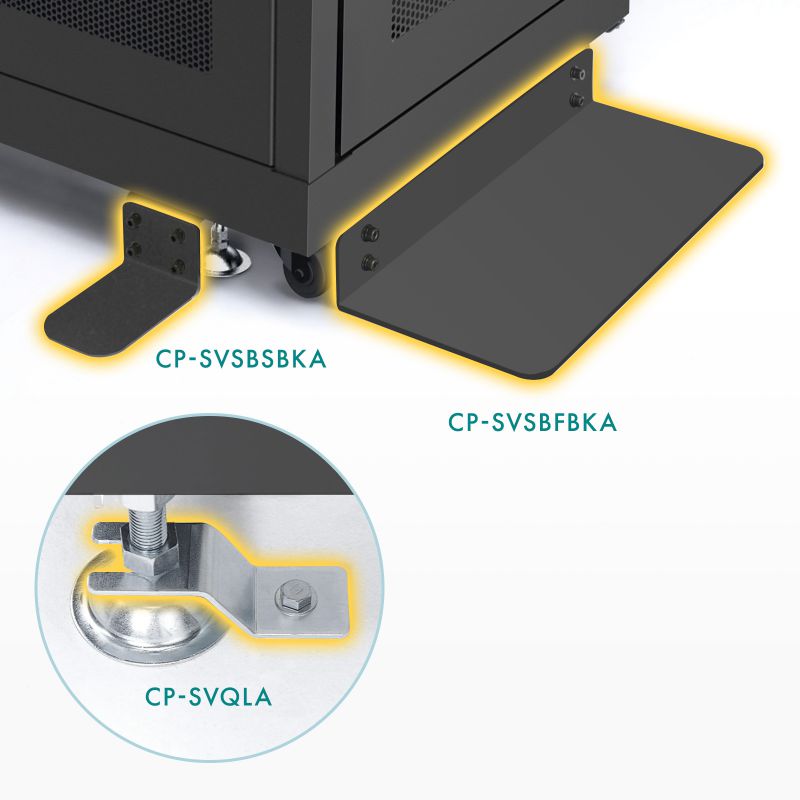

CP-SVSBFBKA スタビライザー（前面用）ブラック CP-SVSBFBKA ¥30,580 (税込)

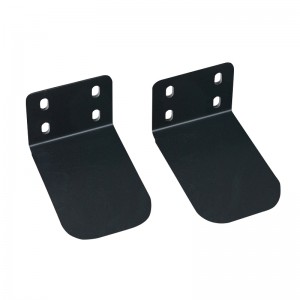

CP-SVSBSBKA スタビライザー（側面用）ブラック CP-SVSBSBKA ¥22,880 (税込)
CP-SVSBSN スタビライザー(側面用） CP-SVSBSN ¥21,780 (税込)

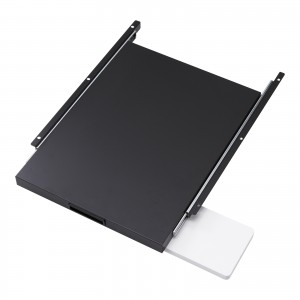

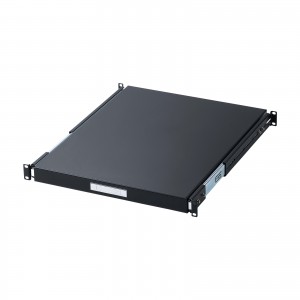

CP-SVSTBKA スライド棚 CP-SVSTBKA ¥39,380 (税込)
SW-KVMVDR USB/VGA対応 スライドLCDコンソールドロワー SW-KVMVDR ¥308,000 (税込)
おすすめ品（全2件）

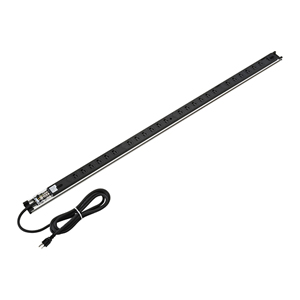

TAP-SV1524 19インチサーバーラック用コンセント（15A・3P・24個口・3m） TAP-SV1524 ¥28,600 (税込)
TAP-SV2024 19インチサーバーラック用コンセント（20A・3P・24個口・3m） TAP-SV2024 ¥33,000 (税込)
