「Camera Link」インターフェース規格対応カメラリンクPoCLケーブル。SDR/MDR・5m。

画像データ

KB-CAMPO-05N / カメラリンクPoCLケーブル 5m
KB-CAMPO-05N / カメラリンクPoCLケーブル 5m
KB-CAMPO-05N / カメラリンクPoCLケーブル 5m
KB-CAMPO-05N / カメラリンクPoCLケーブル 5m
KB-CAMPO-05N / カメラリンクPoCLケーブル 5m

KB-CAMPO-01Nの画像を表示しています。

KB-CAMPO-05N / カメラリンクPoCLケーブル 5m
KB-CAMPO-05N / カメラリンクPoCLケーブル 5m
KB-CAMPO-05N / カメラリンクPoCLケーブル 5m
KB-CAMPO-05N / カメラリンクPoCLケーブル 5m
  • 納期お問合せ
    納品まで非常に時間が掛かる製品です。納期につきましては担当営業までお問い合わせください。
  • 特注可能
    このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
  • RoHS 6
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

カメラリンクPoCLケーブル 5m

KB-CAMPO-05N

JANコード
4969887769355
標準価格
¥43,450(税抜き ¥39,500)

長さ違い製品

写真 品番 特長 価格(税込)
KB-CAMPO-01N KB-CAMPO-01N 1m ¥29,810
KB-CAMPO-02N KB-CAMPO-02N 2m ¥33,220
KB-CAMPO-03N KB-CAMPO-03N 3m ¥36,630
KB-CAMPO-10N KB-CAMPO-10N 10m ¥60,390

KB-CAMPO-05NカメラリンクPoCLケーブル 5m
×

この製品の画像をダウンロード

「Camera Link」インターフェース規格対応 カメラリンクPoCLケーブル
  • カメラリンクケーブル構成図

    カメラリンクケーブル構成図

    産業用CCDカメラ~フレームグラバー(画像ボード)間の接続に使用される「Camera Link」インターフェイス規格対応のケーブルです。ミディアムコンフィグでの接続の際は、2本で接続します。
  • PoCL対応画像ボードに対応

    PoCL対応画像ボードに対応

    PoCL(Power over Camera Link)対応のカメラ、フレームグラバーと接続することで電源供給も可能です。
  • ケーブル仕様図

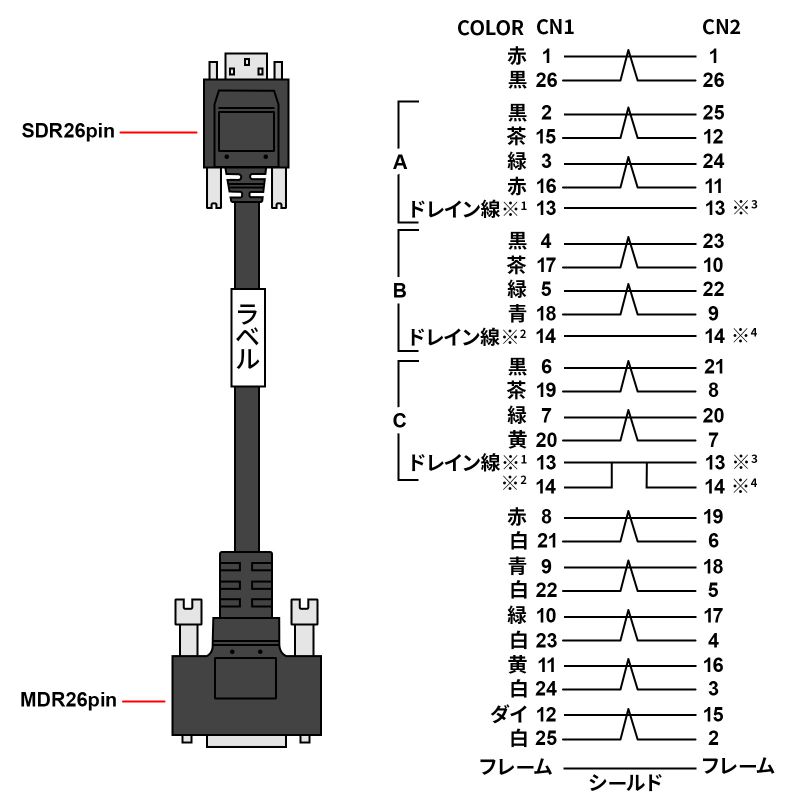

    ケーブル仕様図

仕様

ケーブル長 5m
コネクタ形状 SDR26pinオス-MDR26pinオス
固定ネジ/
MDR…インチ(#4-40)
SDR…M2
ケーブル導体 28AWG
ケーブル直径 6.8mm(細径タイプ)
検査 100%導通検査
特性インピーダンス 100±10Ω(線芯1~22)
ケーブル芯数 22芯(11P)
ケーブル規格 UL20379
ケーブル定格 30V 80℃
ジャケット(カラー) 耐熱PVC(ベージュ)
対内伝搬遅延時間差 50ps/m MAX
遅延時間(Time delay) 4.5±0.3ns/m
許容曲げ半径 54.4mm
Camera Link Base/Medium Configuration

特長

  • CCDカメラ~フレームグラバー間の「Camera Link」インターフェース規格に対応しています。
  • Power over Camera Linkで、電源をケーブルで供給可能です。
  • 高信頼性の住友3M社製コネクタを使用し、サイドスクリューロックネジにより確実な固定を実現します。
  • ベースコンフィグ・ミディアムコンフィグに対応しています。(フルコンフィグには対応していません)

対応情報

対応環境(機器) Camera Linkインターフェイス規格対応の機器
