ADT-EX-6AFSTPの加工マニュアル

ADT-EX-6AFSTPの製品画像

ADT-EX-6AFSTP

CAT6Aフィールド中継アダプタ

  • ・10ギガビットイーサネットに対応した、コネクタ不要のCAT6A中継アダプタ（カプラー）です。
  • ・STPケーブル、UTPケーブルどちらにも使用可能です。
  • ・メタル筐体で、ノイズに強い仕様になっています。
  • ・モジュラープラグ無しで、ケーブル同士をかしめ工具なしで接続できます。
  • ・現場で簡単に接続可能、配線変更可能で、施工時間を短縮できます。
  • ・ストレート、クロスの結線変更が簡単に行えます。

ADT-EX-6AFSTPの加工方法

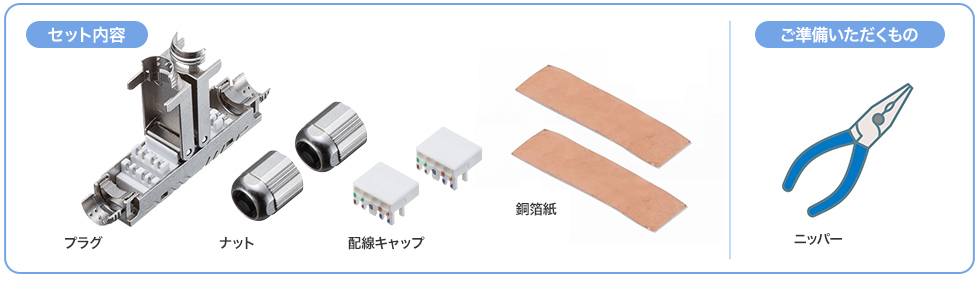

セット内容

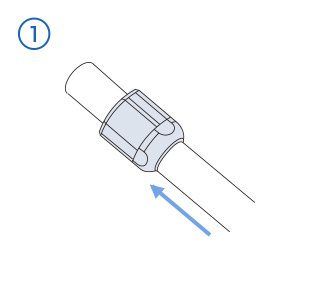

LANケーブルをナットに挿入します。

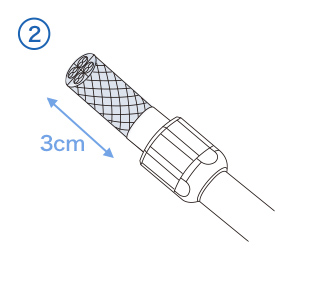

LANケーブルの先端を3cmの長さまで
剥きます。

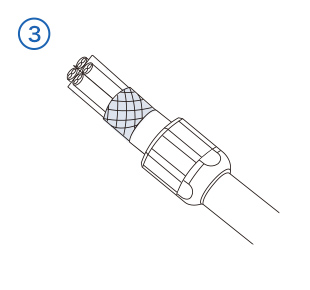

偏組シールドとドレインワイヤーを
折り返します。

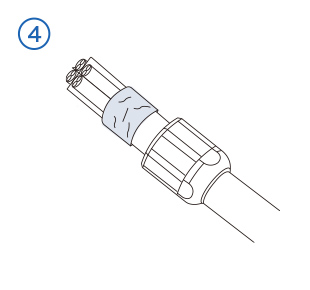

銅箔紙でシールドを包みます。

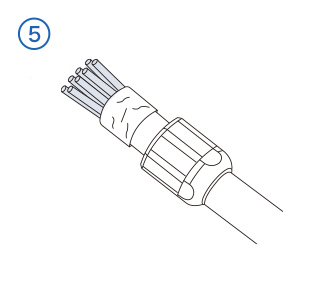

4つのツイストペアを広げます。

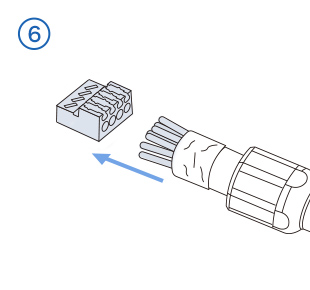

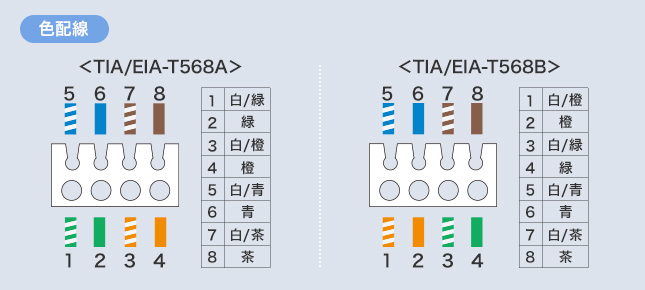

各導線を下記の色配線に従って適切な
スロットに割り当てます。

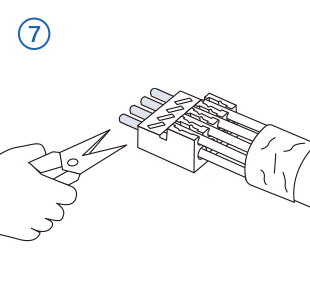

飛び出した導線をニッパーで切ります。

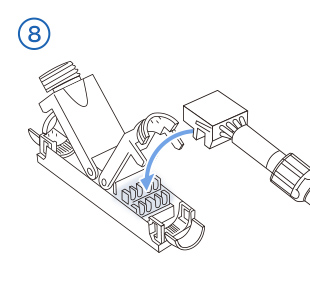

プラグに配線キャップを被せます。

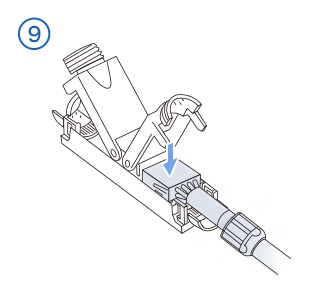

完全にカチッとはまるまで上から
押し込みます。

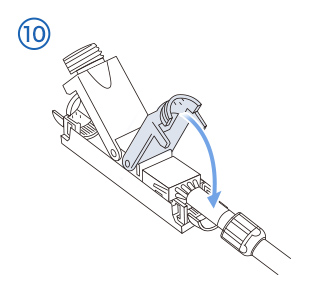

プラグのカバーを閉じます。

最後にナットを締めます。

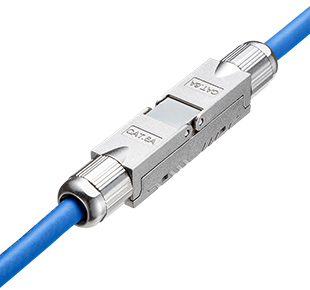

同じ工程をもう片面も行ったら完成です。
