CAT5eケーブルの自作方法（アルタネート方式）

2) 外皮むき工具をケーブルに挟みます。外皮むき工具の刃を無理に押し付ける必要はありません。
そのまま外皮むき工具を1回転させます。
この時、外皮が完全に切断されていなくても、引っ張れば取り除けます。外皮が完全に切断されていたら、中の線(芯線)が切れている可能性がありますので芯線に傷が無いかを確認してください
外皮を取り除くと、芯線が出てきます。

3) 芯線は
白緑／緑
白橙／橙（オレンジ）
白青／青
白茶／茶
の4対（4ペア）8本で構成されています。
まず、左手で緑のペアを、右手で茶のペアを持ち、軽く左右に引っ張ります。

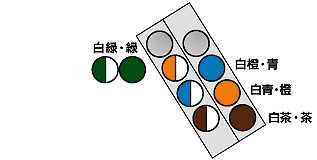

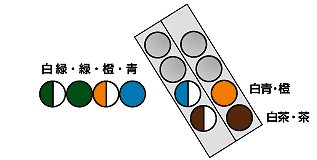

左から緑ペア・橙ペア・青ペア・茶ペアに並べます。

5) よりを戻して一本になった芯線にはよってあったときのねじれが残っています。
片方の指で扇状の根元部分をしっかりと押さえ込んで固定し、もう片方の指で芯線を強く挟み、まっすぐに伸ばしていきます。

6) 画像のように、まっすぐに伸ばします。
先端は切り落とすので多少曲がっていてもかまいません。

10) そろえることができたら、先端部分を斜めに切断します。
茶色側が長く、白緑側が短くなるようにしてください。

11) なるべく茶色と白緑の長さに差が出るように切断してください。

17) 可能な限り、ロードバーから出ている芯線をギリギリの位置で切断します。

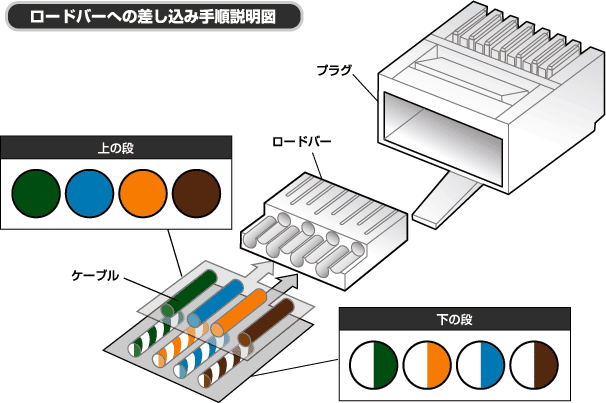

18) プラグの金属端子が上に来るように持ち、ロードバー、ケーブルを挿入します。
外皮がプラグに引っかかることがありますので、慎重に挿入してください。

20) かしめ工具にプラグを挿し込むときに、挿しづらい事があります。
かしめ工具に対して垂直にプラグを挿し込むようにしてください。
プラグがまがっていると、斜めに入ってしまうことがありますので、注意してください。

21) かしめ工具を握って、かしめます。
アルタネート方式ショートタイプRJ-45用のかしめ工具はラチェットがないタイプです。
一般のRJ-45用のかしめ工具を使用するときと比べて、力が必要なうえに、かしめ終わりが分かりづらいです。
左の画像ぐらいまで握って、かしめるようにしてください。
