10BASE2ケーブルの自作方法

ケーブル加工手順

10BASE2ケーブルの加工手順を説明します。

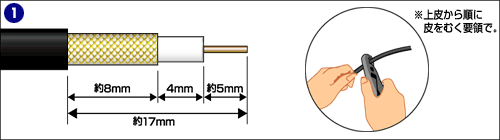

外皮の切除

ケーブルを図のようにカットします。

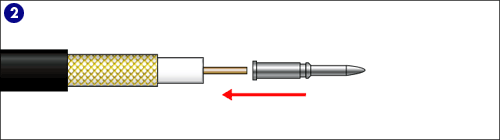

先端部分に差し込む

ケーブルの芯線部分をプラグの先端部分に差し込みます。

かしめる

矢印のあたりをかしめます。

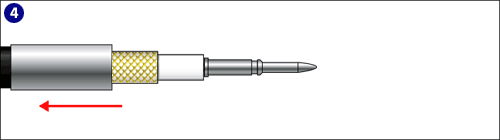

カバーを通す

プラグのカバーを通します。

かしめる

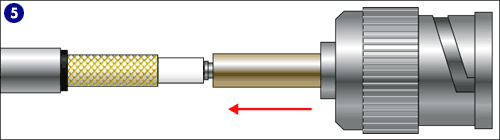

プラグ本体を差し込む

プラグ本体を差し込みます。この際に、プラグの網掛け部分に外部編組をかぶせるようにします。

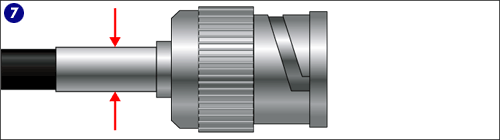

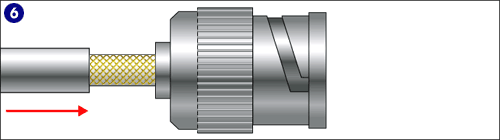

かしめる

カバーをプラグまで戻してかしめます。
