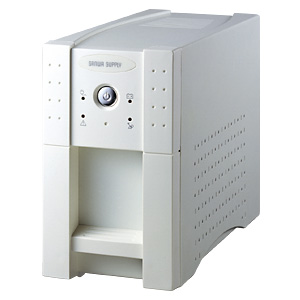

コンパクトサイズ、USBでシャットダウン可能な小型無停電電源装置(500VA)
小型無停電電源装置
UPS-500C
- JANコード
- 4969887500439
- 標準価格
- ¥23,980（税抜き ¥21,800）
UPS-500C小型無停電電源装置
仕様
| 運転方式 | 常時商用運転方式（オフライン方式） |
|---|---|
| 交流入力 | |
| 最大入力電圧 | AC124V |
| 定格入力電圧 | AC100V |
| 電圧範囲 | AC90V～110V |
| 周波数 | 50/60±3Hz |
| 最大電流 | 12A |
| 相数 | 単相2線（アース付き） |
| 入力プラグ形状 | 3PACプラグ（アース付き）※3P-2P変換アダプタ付属 |
| 入力コード | 3PACプラグコード約1.8m、本体に直接接続 ※入力電源ケーブルについて 本製品を商用コンセントに接続する場合には、必ずアースをとってください。 アースをとられない場合はサージ保護が機能しません。 |
| 入力保護容量 | 15A（リセットタイプ過電流保護器） |
| 交流出力 | |
| 出力容量 | 500VA/300W（最大） |
| 切換時間 | 12ms以下（バックアップ←→商用運転） |
| 電圧(バックアップ運転時) | 100V ± 5％ |
| 周波数(バックアップ運転時) | 50/60Hz ±1％ |
| 波形(バックアップ運転時) | 矩形波 |
| 相数 | 単相2線（アース付き） |

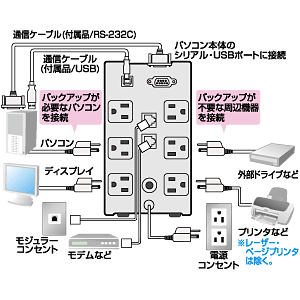

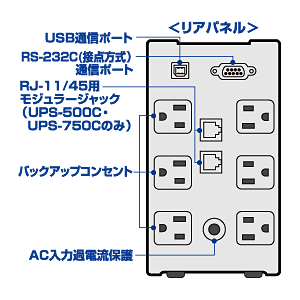

| 出力コンセント数 | バックアップ×3（3Pアース付き） スルー×3（3Pアース付き） ※出力コンセントについて 出力コンセントはパソコン又はパソコン用周辺機器専用です。その他の機器には使用しないでください。 レーザープリンタ・ページプリンタは待機電流、起動電流でカタログ記載の消費電流の数倍の負荷がかかりますので、本製品には使用しないでください。 トランス、インダクタ、モーターなどの巻線負荷や照明負荷には使用しないでください。 |
| 過負荷保護 | 定格容量の100～120％で警報、過負荷LED点灯後運転中止 定格容量の120％以上で運転中止 |
| 過電流保護（商用運転時） | A.定格の100％以上でアラーム鳴動、過負荷LED点灯。（過負荷状態解除後通常運転に復帰するとアラーム・LEDが停止） B.定格の100～120％でアラームが鳴動、過負荷LED点灯、4-5秒後UPS運転停止。 C.定格の120％以上でUPS運転停止。（アラーム・過負荷LED瞬間的に動作後停止） |
| 過電流保護（バックアップモード時） | A.定格の100％以上でアラーム鳴動、過負荷LED点灯。（過負荷状態解除後通常運転に復帰するとアラーム・LEDが停止） B.定格の100～120％でアラームが鳴動、過負荷LED点灯、1-2秒後UPS運転停止。 C.定格の120％以上でUPS運転停止。（アラーム・過負荷LED瞬間的に動作後停止） |
| バッテリ | |
| 種類 | シール鉛バッテリ |
| 電圧 | DC12V |
| 容量/電圧X個数 | 7.2AH/12Vｘ1個 |
| 充電時間 | 15時間（8時間で90％充電) |
| バックアップ時間 | 最小3分(10％負荷 約87分、50％負荷 約14分) ※バックアップ時間について 初期状態、周囲温度25℃、100％充電後、100％負荷の状態で約3分間です。周囲温度が高い場合や、本製品の使用によりバッテリが消耗している場合、充電が十分でない場合はバックアップ時間は短くなります。バックアップ時間は保証値ではありません。 |
| 充電器動作 | AC入力給電により充電 |
| 充電器保護/過充電保護 | 電流/出力垂下保護 電圧/14.3V以上にて充電停止 |
| バッテリ交換 | 交換用バッテリ別売 |
| インターフェース | |

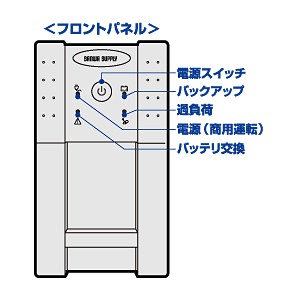

| LEDランプ | 電源インジケータ（緑）・バックアップインジケータ（オレンジ）・過負荷インジケータ(赤)・バッテリ交換インジケータ（赤） |
| アラーム（ブザー） | バックアップ運転中、バッテリ電圧低下、バッテリ交換または故障、過負荷 |
| 環境 | |
| 使用温度 | 0～40℃ |
| 使用湿度 | 25～85％（無結露） |
| 保管湿度 | -15～40℃ (完全充電) |
| 最大内部消費電力 | 最大20W以下（充電器とインバータ部分を除くと5W以下） |
| 騒音 | 40dB以下 |
| その他 | |
| 外形寸法 | W92xD283ｘH162mm |
| 質量 | 約6.8kg |
| バッテリ寿命 | 期待寿命 2～3年（周囲温度25℃） 期待寿命 1～1.8年（周囲温度30℃） ※期待寿命について 本製品の期待寿命は2年から3年です。本製品の周囲温度やバックアップ運転の頻度によって寿命は異なります。周囲温度が高い場合やバックアップ運転の頻度が多い場合は、2年以下、1年以下でもバッテリの寿命となることがあります。 寿命の場合は、新しい無停電電源装置の購入をお願いいたします。期待寿命は保証値ではありません。 |
| 耐電圧 | AC1500V 1分間 |
| 漏洩電流 | 1mA以下 |
| 付属品 | シャットダウンソフト（CD-ROM)、3P→2P変換アダプタ、通信ケーブル(D-sub9pinオス-メス約1.2m×1本、USBケーブル約1.8m×1本) |
| 使用開始の時期について ご購入後は速やかにご使用開始してください。ご購入後使用することなく放置されますと、UPS内部のバッテリが自然放電を続け寿命となってしまう場合があります。しばらくの期間使用されない場合には、最初に24時間の充電を行ってから、取扱説明書にしたがって保管してください。 |
|
| 本製品の破棄について 本製品を破棄する際にはお買い求めの販売店にご相談ください。有償サービス5,000円（税抜き価格）となります。 |
|
| PFC電源について バックアップ運転時の交流出力波形が矩形波のUPSはPFC（力率改善回路内蔵）電源のサーバーやPCには対応できません。PFC電源の機器にUPSを使用する場合には交流出力波形が正弦波の機種をお選びください。 |
|
特長
- 停電時にもパソコンに電気を供給して大切なデータを守ります。
- 停電時にパソコンのOSを自動シャットダウンさせる機能を備えたソフト（USB接続用）とUSBケーブルが付属しています。
※対応OS：Windows 7・Vista・XP・2000 - Windows Vistaでは、USBケーブルで接続し、「電源オプション」のコントロールパネルでOSをシャットダウンすることができます。
- USBの無いパソコンでは、付属のRS-232Cケーブルで接続し、OS標準のUPSサービスソフトでOSをシャットダウンさせることができます。

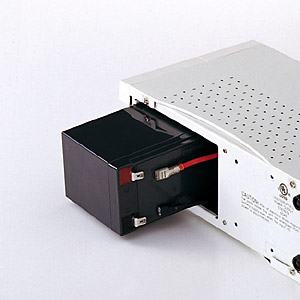

※対応OS：Windows XP・2000・NT4.0（SP6以上） - バッテリはお客様自身で簡単に交換できますのでコストを削減できます。
- パソコンや周辺機器などを雷サージやノイズから守ります。
※直撃雷や許容量を超えるサージ・ノイズの場合を除く。 - 常時商用給電方式、矩形波出力（バックアップ運転時）です。
