最大4台のHDMI機器の映像を1台のディスプレイに4分割して同時出力し、選択ポートの映像を4K画質で全画面表示することもできる4入力1出力の画面分割器。

Name: 4入力1出力HDMI画面分割切替器(4K対応）
SKU: SW-UHD41MTV
Price: 85800 JPY
Availability: SoldOut

画像データ

SW-UHD41MTVの画像を表示しています。

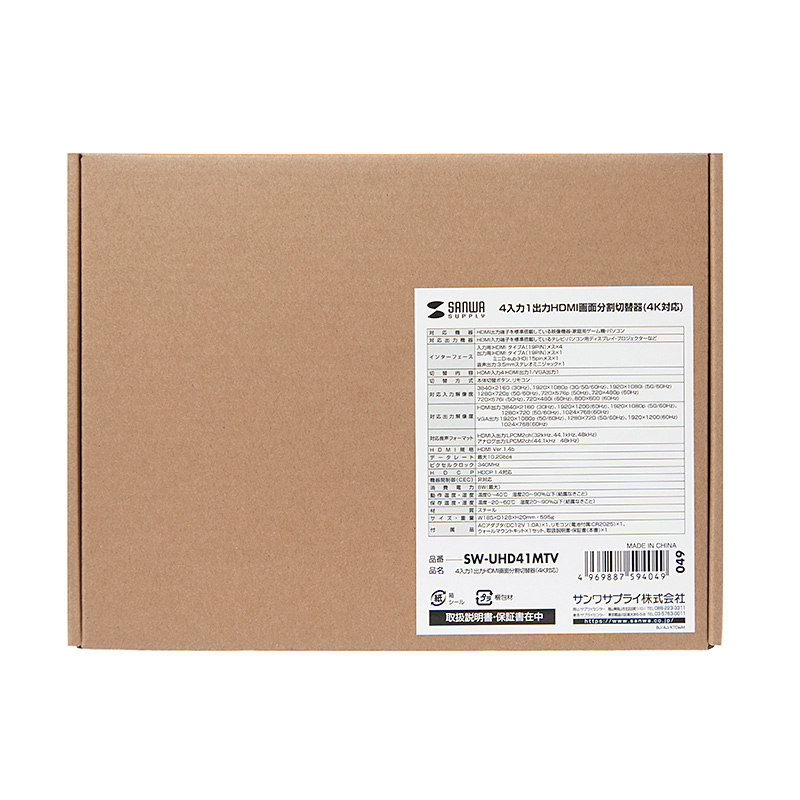

紙箱パッケージ
簡易パッケージで紙箱の製品。折り畳むことでゴミの量を減らせる製品。
切替えポート数4：1
切替内容が4:1の機器です
4K30Hz
4K2K（30Hz）解像度に対応します※機能に対応した機器が必要です
RoHS 10
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
RoHS 6
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

4入力1出力HDMI画面分割切替器(4K対応）

SW-UHD41MTV

JANコード: 4969887594049

標準価格: ¥85,800（税抜き ¥78,000）

バリエーション一覧を見る

仕様
特長
対応情報
ラインアップ
オプション
Q & A
画像データ

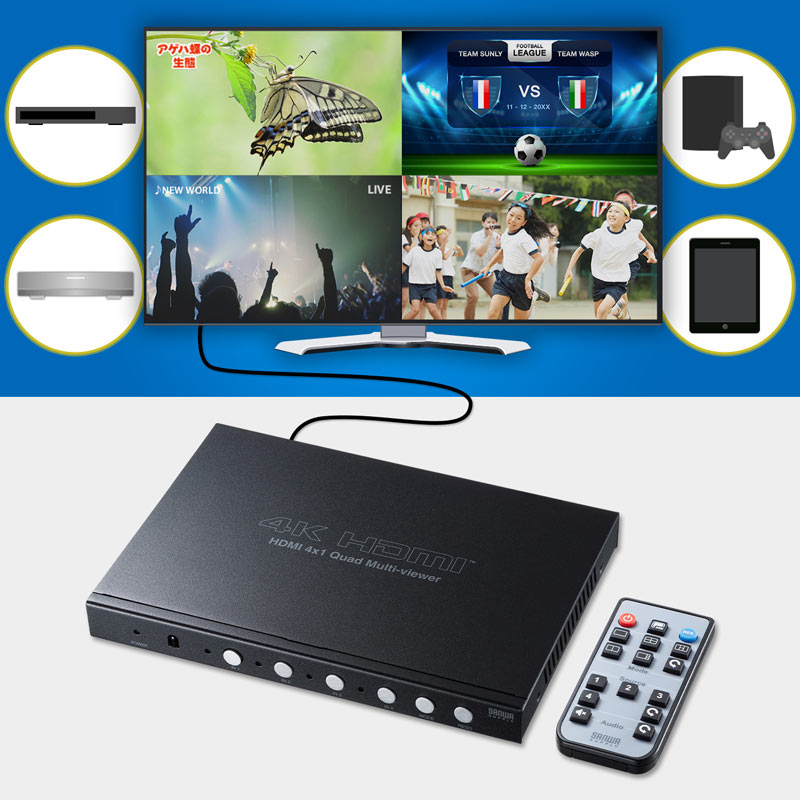

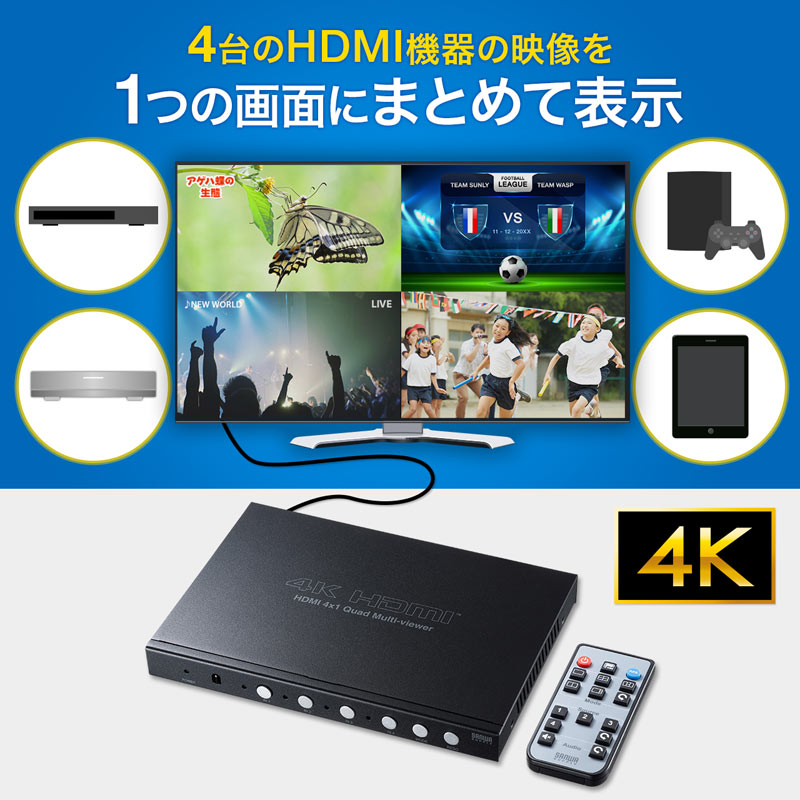

4台のHDMI機器の映像を1つの画面にまとめて表示

4K　4入力　1出力　HDCP 1.4対応　1秒以内の高速切替

こんな使い方ができます

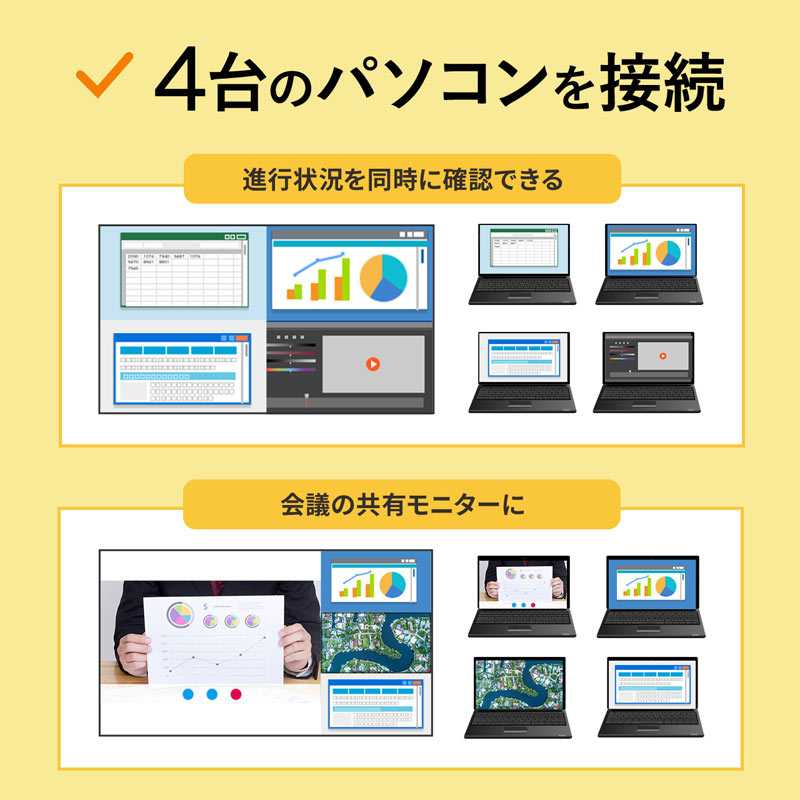

4台のパソコンを接続

4台のパソコン画面を同時に確認できます。
作業の進行状況の確認や、WEB会議での情報共有に便利です。

進行状況を同時に確認できる　会議の共有モニターに

4台の防犯カメラを接続　HDMI切替器として

リアルタイムの映像を同時にチェック　選んだポートを全画面で表示

4台のセキュリティカメラを接続して、防犯対策に。
リアルタイムの映像を同時にチェックできます。

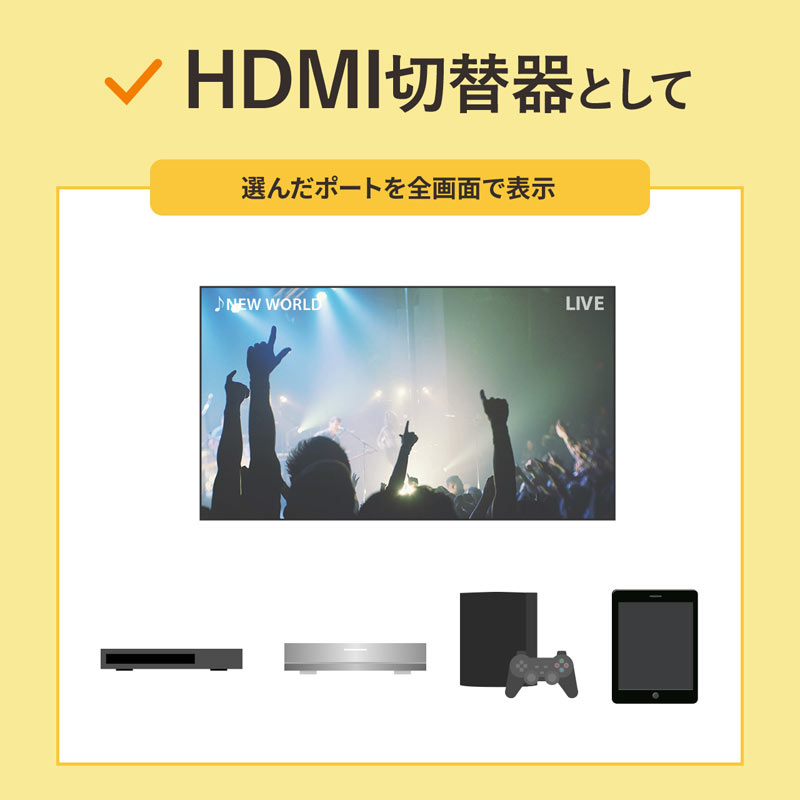

分割された画面の一つを選択して全画面表示
できるので、HDMI切替器として使用できます。

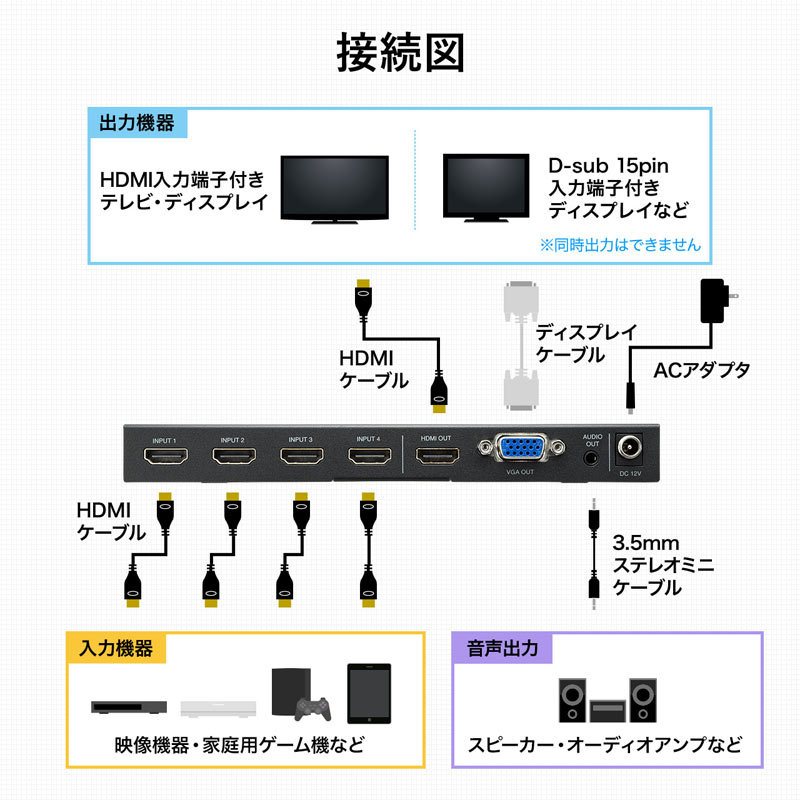

接続図　出力機器

接続図　製品本体

接続図　入力機器　音声出力

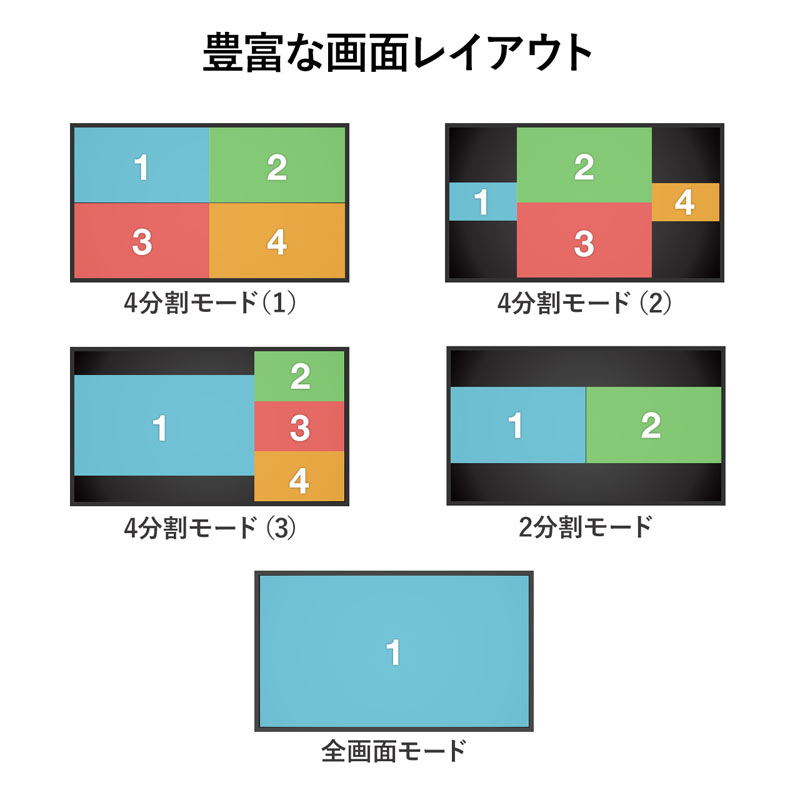

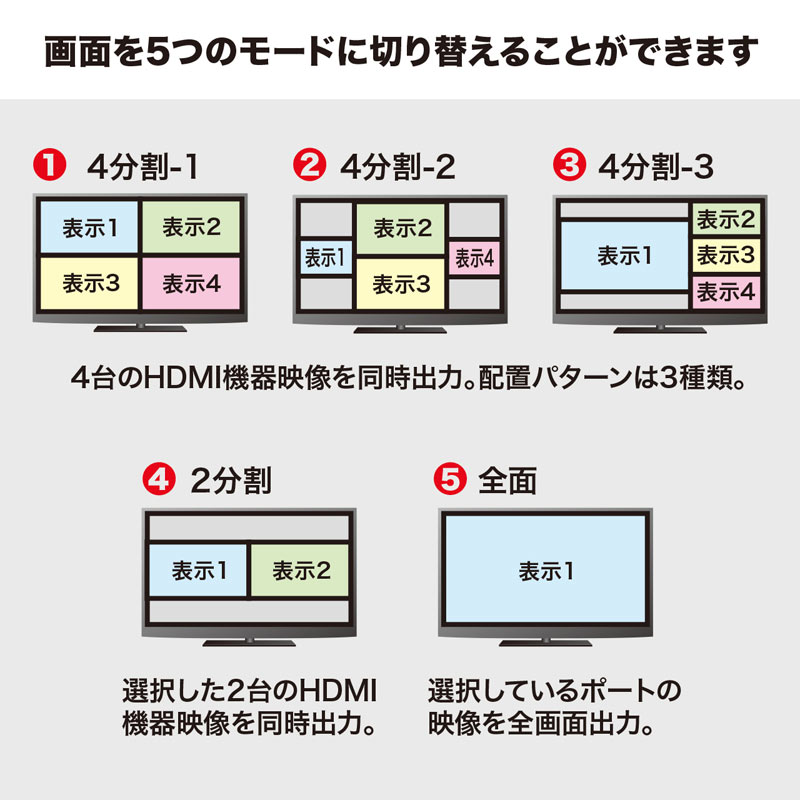

豊富な画面レイアウト

4台のHDMI機器の映像をさまざまなレイアウトで表示できます。

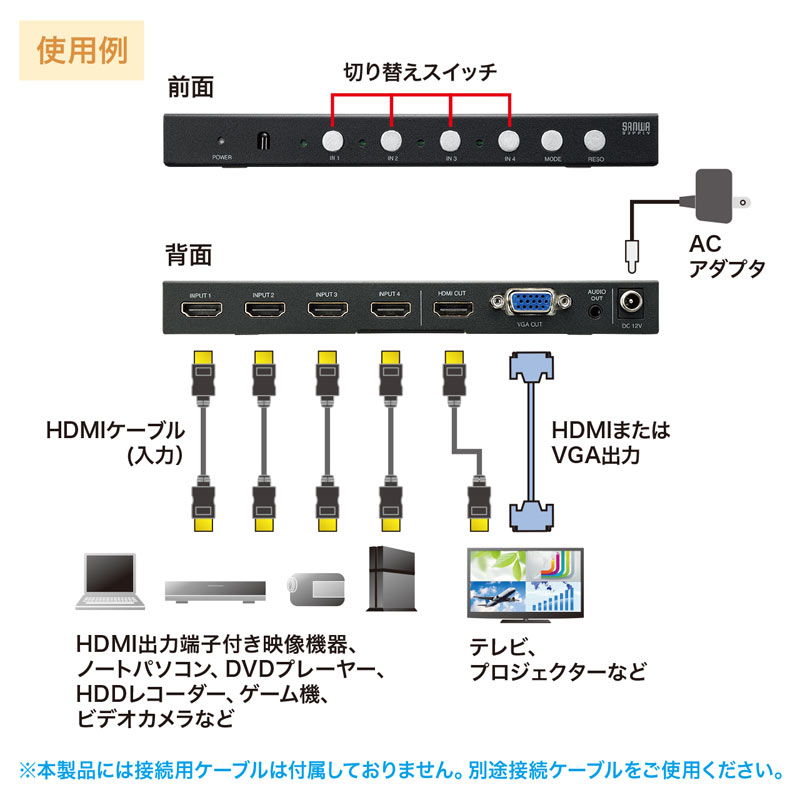

切替えは、リモコンまたは本体全面ボタンで行います。

4分割モード　2分割モード　全画面モード

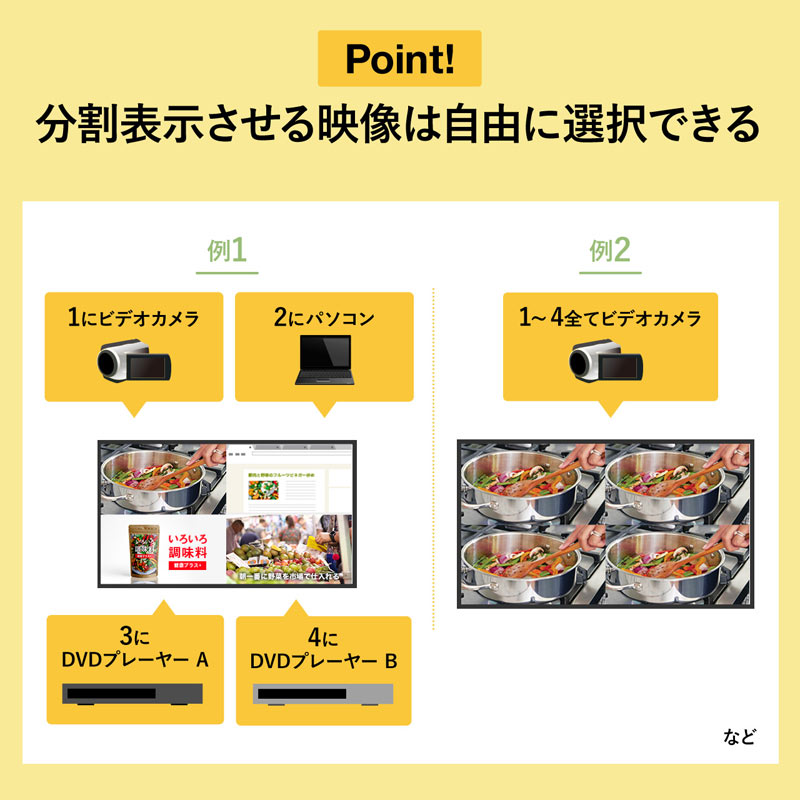

1～4に表示させる映像は自由に選択できます

1～4の表示部分に映す映像は、4台の機器から自由に選んで表示させることができます。
全ての表示部分に同じ映像を表示させることも可能です。

この4つのHDMI機器を表示させる場合　DVDプレーヤー A　DVDプレーヤー B　ビデオカメラ　パソコン

例1　1にビデオカメラ　2にパソコン　3にDVDプレーヤー A　4にDVDプレーヤー B　例2　1～4全てビデオカメラ

画面サイズの変更について

MODEボタンを長押しすることで、画面サイズを正常アスペクト比モードと全画面表示で切り替えることができます。

画面サイズの変更について

ゲームプレイ時に通話画面が見たい、攻略サイトを見たい、プレイ動画を参考にしたい……
そういったときに、一つの画面に4つの画面を出力することで、目線や顔の動きを最小限で、
必要な情報を確認しながらゲームをプレイすることができます。

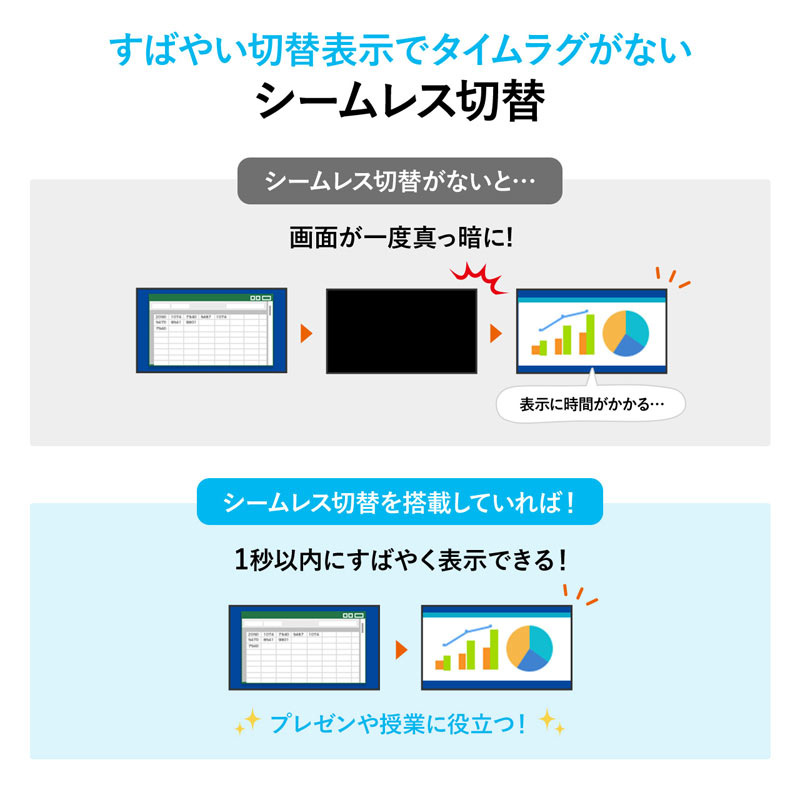

すばやい切替表示でタイムラグがない　シームレス切替

1秒以内にすばやく切替表示できる「シームレス切替機能」を搭載しており、
タイムラグのない快適な切替ができます。

シームレス切替がないと…　画面が一度真っ暗になり、表示にも時間がかかる

シームレス切替を搭載していれば　1秒以内にすばやく表示できる　プレゼンや授業に役立つ

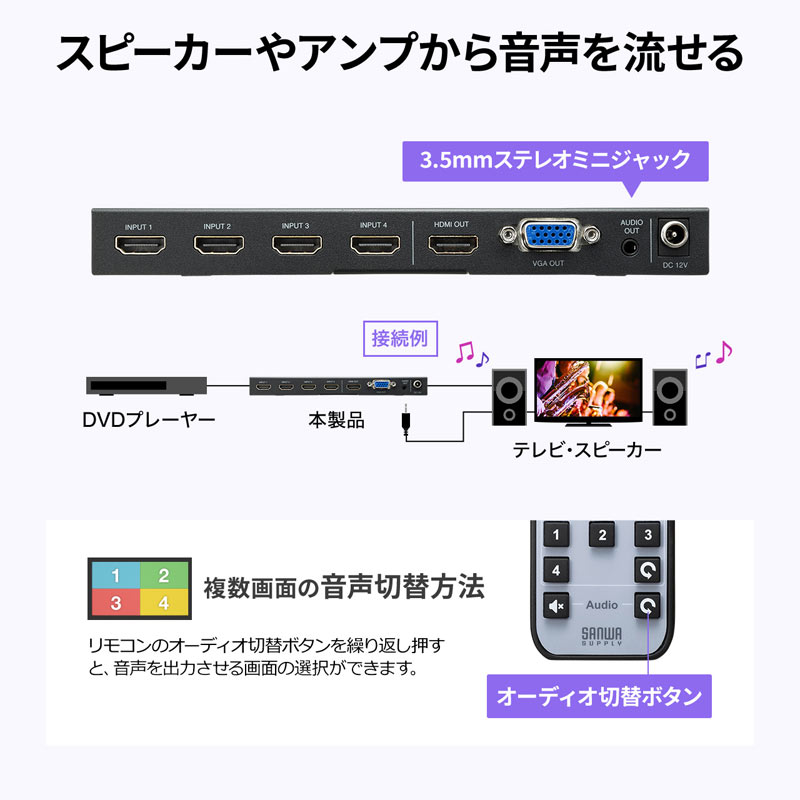

スピーカーやアンプから音声を流せる

3.5mmステレオミニジャックを搭載しているので、
スピーカーやアンプから音声を出力できます。

3.5mmステレオミニジャックを搭載しているので、スピーカーやアンプから音声を出力できます

複数画面の音声切替方法　オーディオ切替ボタン

リモコンのオーディオ切替ボタンを繰り返し押すと、音声を出力させる画面の選択ができます。

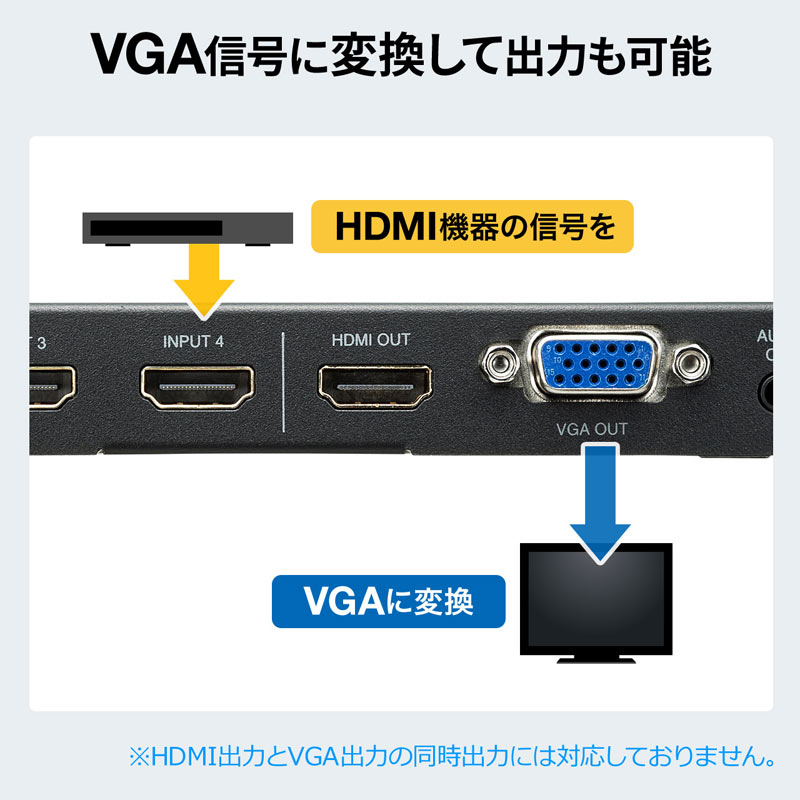

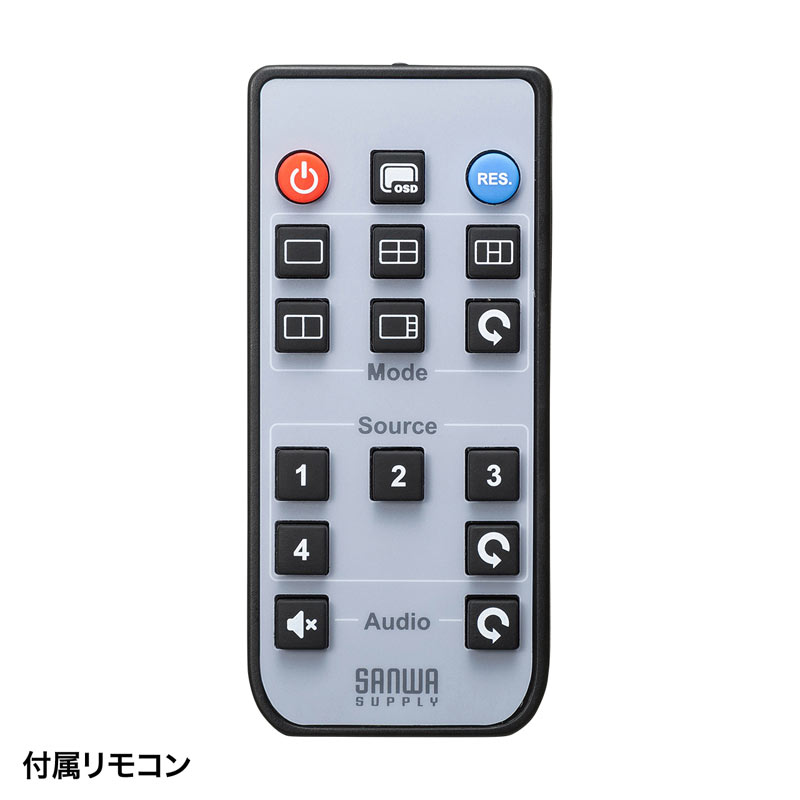

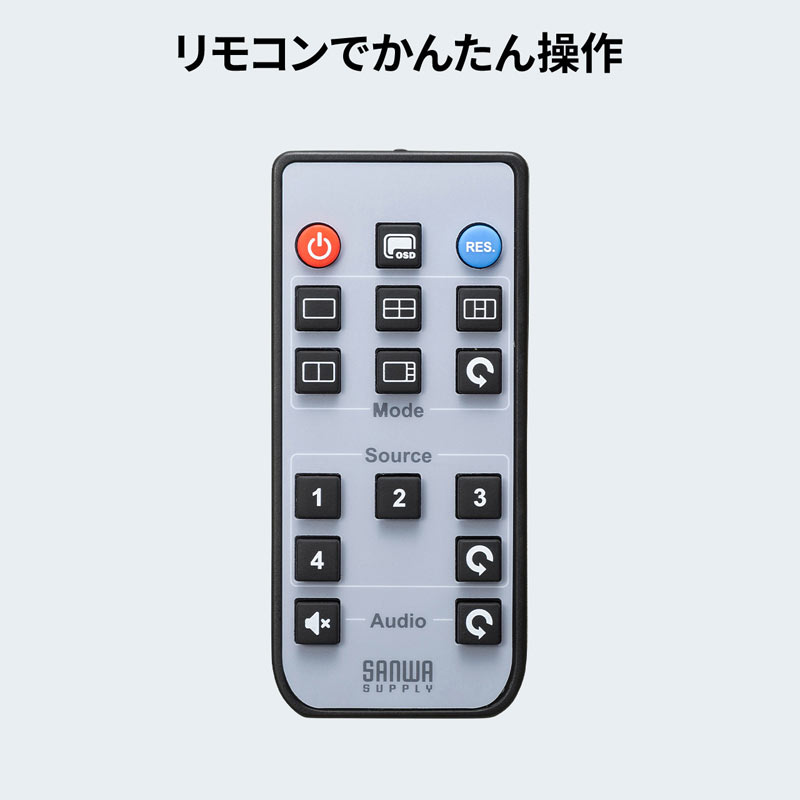

リモコンでかんたん操作　VGA信号に変換して出力も可能

機器や画面の切替え操作はもちろん、画面解像度の変更もリモコンで操作できます。

HDMI機器の映像をVGAアナログ信号（ミニD-sub（HD）15pin）に変換して出力することも可能です。VGAアナログ入力しか持たないプロジェクター・ディスプレイなども接続できます。
※HDMI出力とVGA出力の同時出力には対応しておりません。

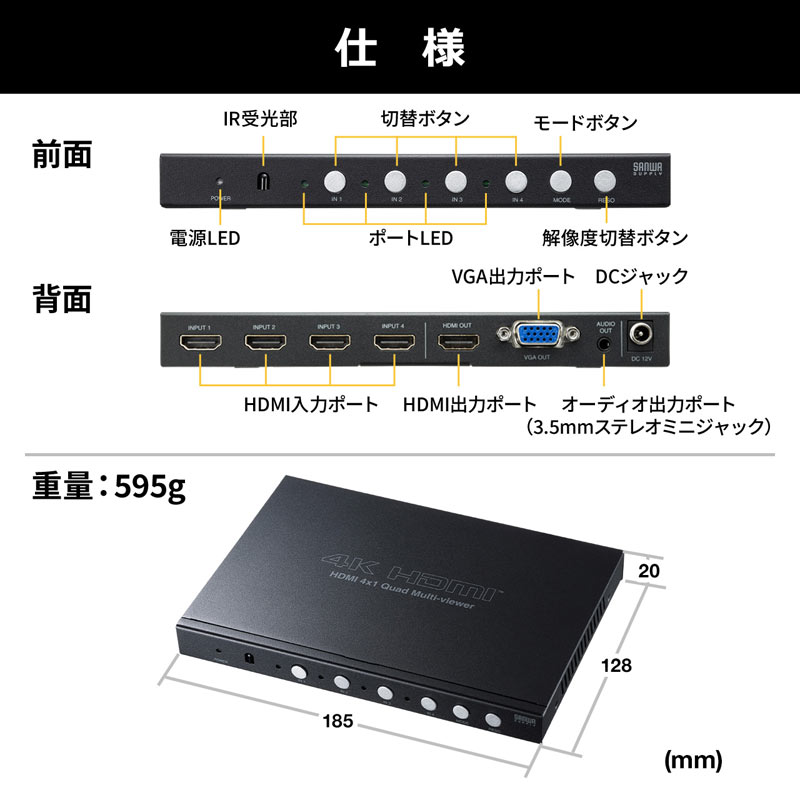

仕　様

仕様

対応解像度	3840×2160 (30Hz) 1920×1080p (30/50/60Hz) 1920×1080i (50/60Hz) 1280×720p (50/60Hz) 720×576p (50Hz) 720×480p (60Hz) 720×576i (50Hz) 720×480i (60Hz) 800×600(60Hz)
インターフェース	入力用/HDMI タイプA（19PIN）メス×4 出力用/HDMI タイプA（19PIN）メス×1、ミニD-sub（HD）15pinメス×1 音声出力/3.5mmステレオミニジャック×1
切替内容	HDMI入力4/HDMI出力1/VGA出力1
HDMI規格	HDMI Ver.1.4b
HDCP	HDCP1.4/2.2対応
切替方式	本体切替ボタン、リモコン
データレート	最大10.2Gbps
機器間制御（CEC)	非対応
消費電力	8W(最大)
ピクセルクロック	340MHz
アナログ出力	LPCM2ch（44.1kHz　48kHz）
動作温度	0℃～40℃
保存温度	－20～60℃
動作湿度	20％～90％
湿度	20～90％以下 ※結露なきこと。
材質	スチール
サイズ	W185×D128×H20mm（足部含まず）
重量	595g

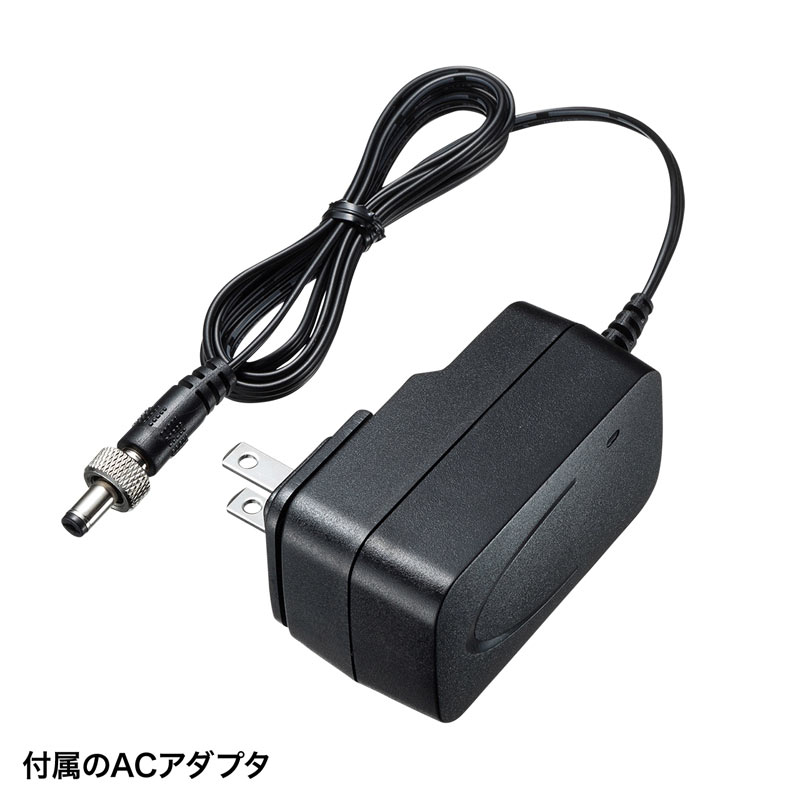

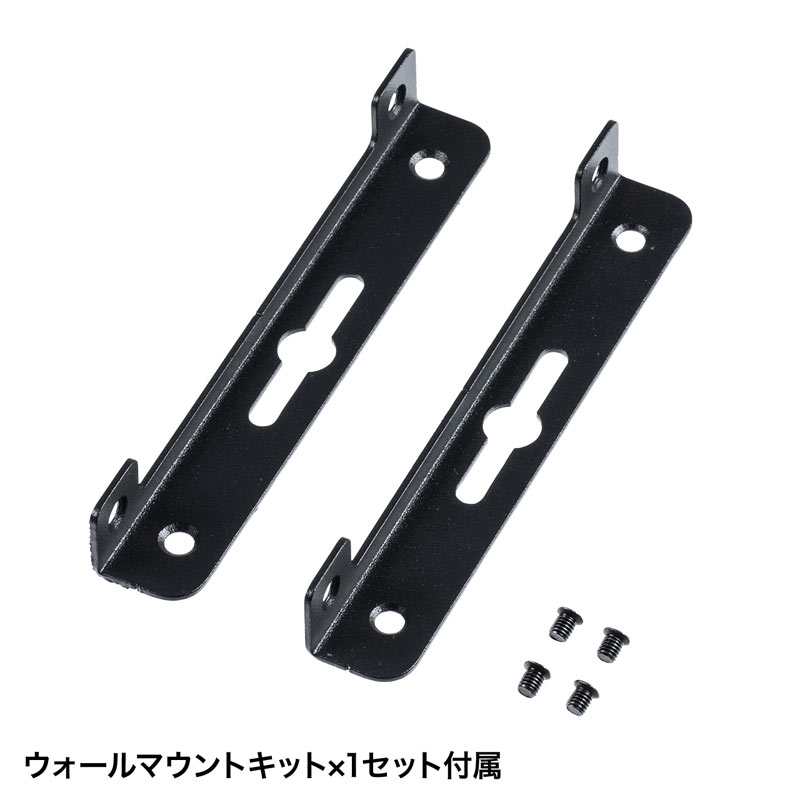

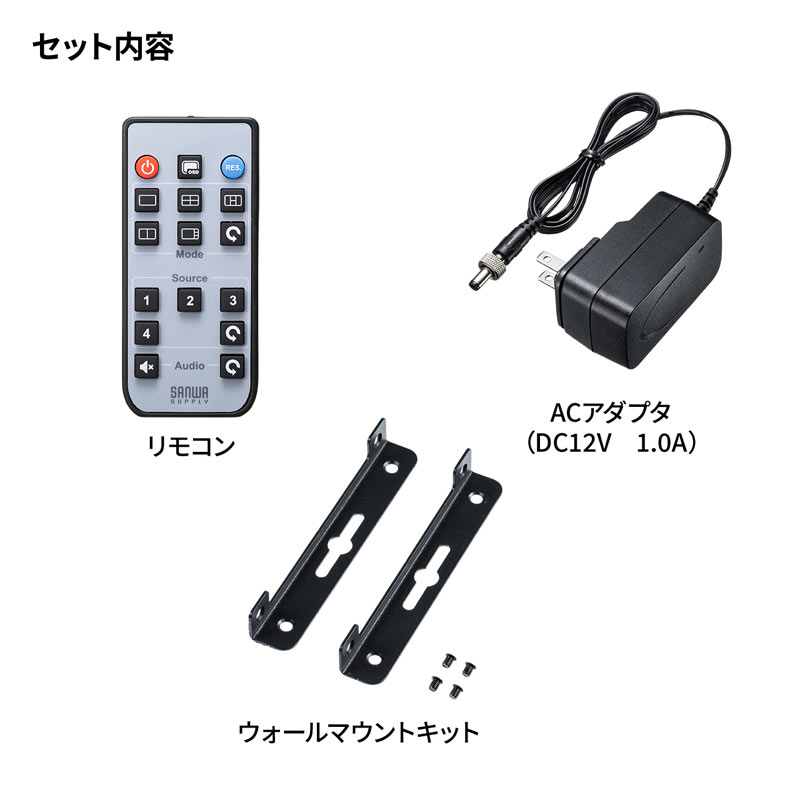

付属品	ACアダプタ（12V 1.0A）、リモコン（電池付属/CR2025）、ウォールマウントキット×1セット、取扱説明書、保証書

特長

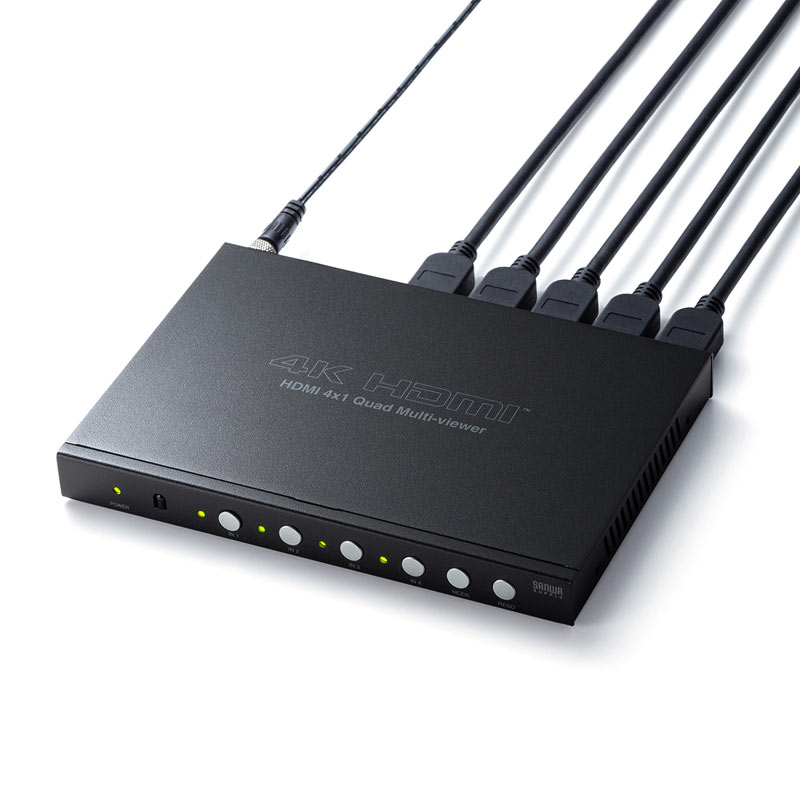

最大4台のHDMI機器（パソコン、HDDレコーダー、ゲーム機など）の映像出力を1台のディスプレイに4分割して同時に出力することができるマルチビューワー機能（画面分割表示）を搭載しています。
分割された画面の一つを選択し全画面表示させることもでき、HDMI切替器としても使用できます。
4K/30Hzでの映像出力に対応しており、美しく高精細なHDMI信号を出力できます。
4台のHDMI機器の表示状況の全てを一括で確認しながら、選択したHDMI機器の映像を最大表示させたりする場合に最適です。
切替後の映像表示を1秒以内に表示ができるシームレス切替機能を搭載しています。映像が表示されるまでのタイムラグがなく快適に切替表示ができます。
表示出力する映像機器の解像度に合わせ出力できるアップスケーラー・ダウンスケーラー機能を搭載しています。
接続されたHDMI機器の映像をVGAアナログ信号（ミニD-sub（HD）15pin）に変換して出力することも可能です。VGAアナログ入力しか持たないプロジェクター・ディスプレイなども接続できます。
※HDMI出力とVGA出力の同時出力には対応しておりません。
3.5mmアナログオーディオ出力を搭載し、AVアンプなどへ出力することができます。
※HDMI音声出力と同時にアナログ音声出力することができます。
HDMI端子全てに金メッキ加工を採用しています。サビに強く信号劣化を防ぎます。

対応情報

対応機器	HDMI出力端子を標準搭載している映像機器・家庭用ゲーム機・パソコン
対応出力機器	HDMI入力端子を標準搭載しているテレビ・パソコン用ディスプレイ・プロジェクターなど
対応音声フォーマット	HDMI入出力/LPCM2ch（32kHz、44.1kHz、48kHz）
