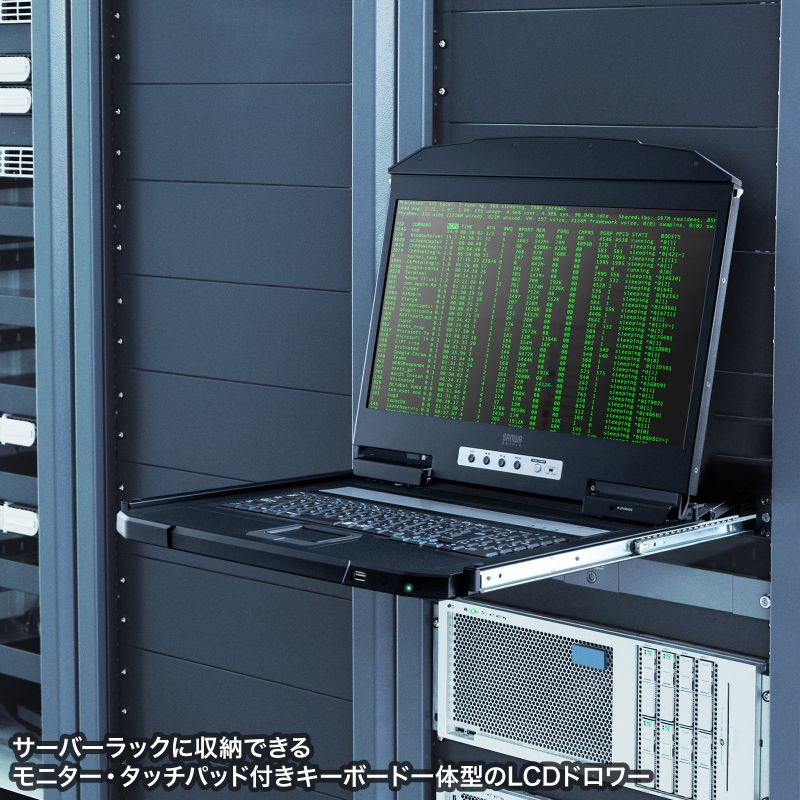

サーバーラックに収納できるモニタ・タッチパッド付キーボード一体型のLCDドロワー。KVM切替器との組み合わせにも対応し複数サーバーを切り替えて効率的に操作可能。
- 切替えポート数1：1 切替内容が1:1の機器です
- Windows Windowsに対応しています
- Windows Server Windows Serverに対応しています
- macOS Mac OSに対応しています
- Linux Linuxに対応しています
- FULL HD1080p FULL HD（1080p）に対応しています
- RoHS 10鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
- 大物製品梱包サイズの3辺合計が1600mm以上の製品です
![[サポート展示場のご案内]](//www.sanwa.co.jp/static/images/product/emoji_icon/tokyo.gif?20221006)
![[サポート展示場のご案内]](http://www.sanwa.co.jp/static/images/product/emoji_icon/tokyo.gif?20221006){kind=icon}
USB/VGA対応 スライドLCDコンソールドロワー
SW-KVMVDR
- JANコード
- 4969887595473
- 標準価格
- ¥308,000（税抜き ¥280,000）
SW-KVMVDRUSB/VGA対応 スライドLCDコンソールドロワー

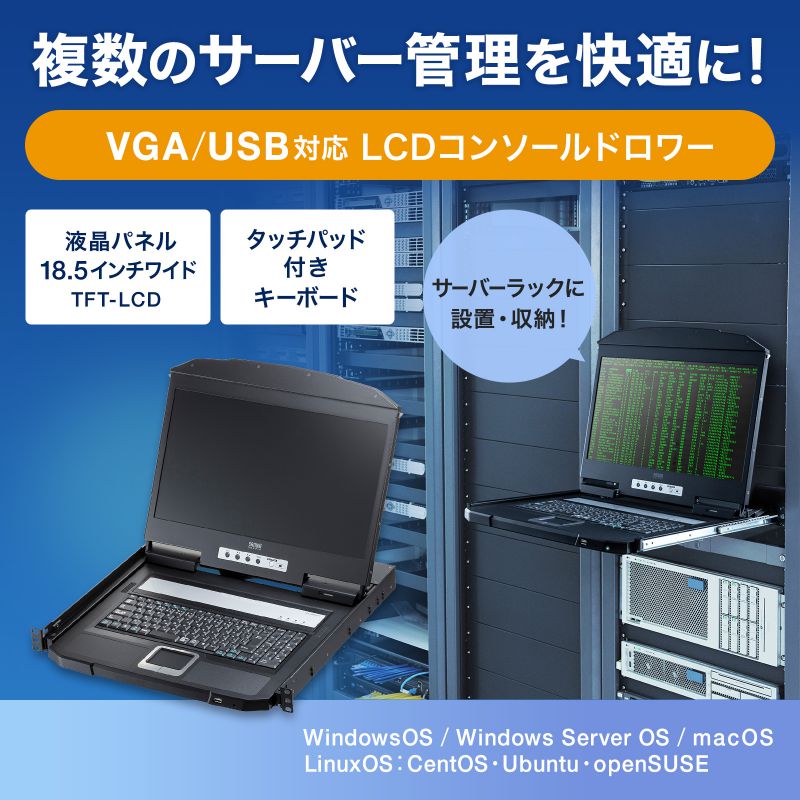

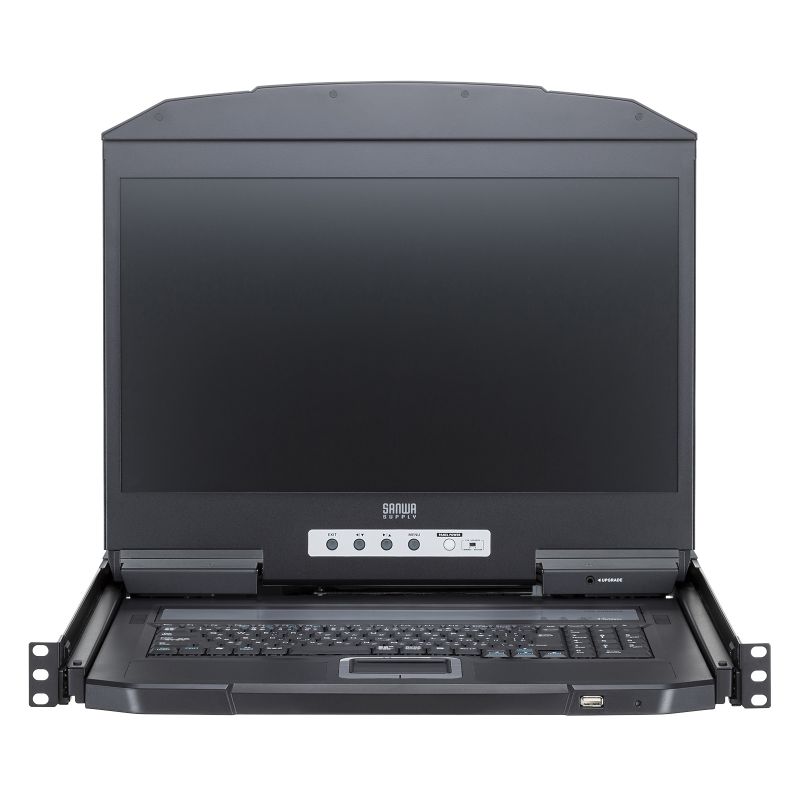

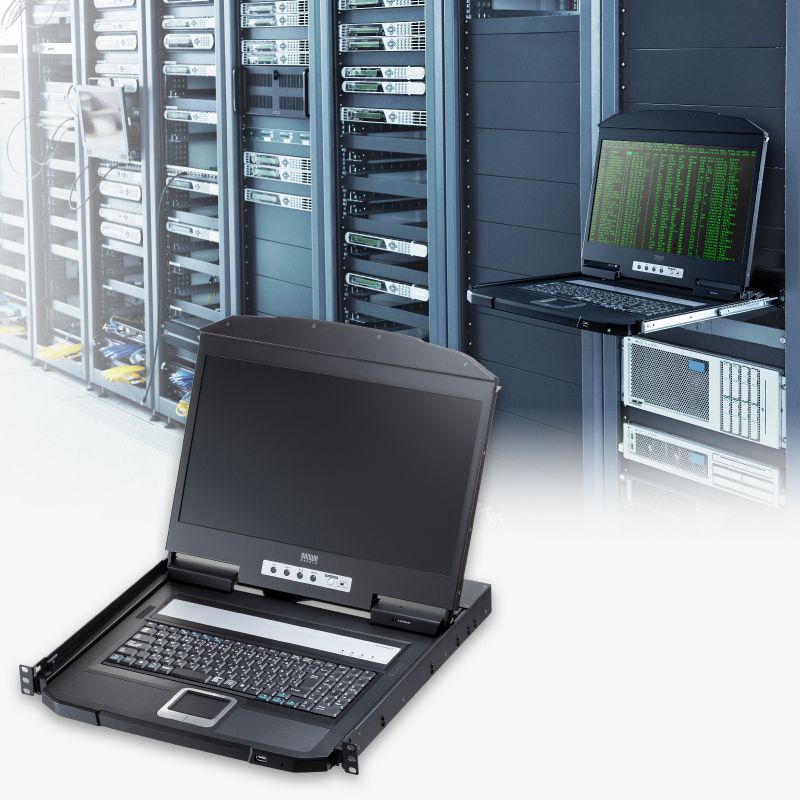

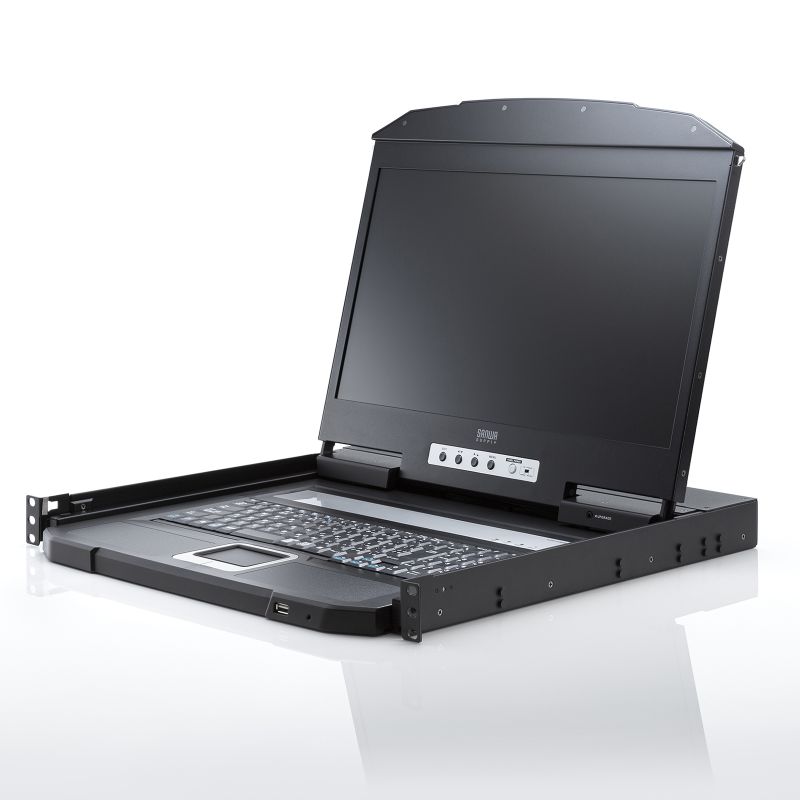

液晶モニタ＋タッチパッド付きキーボードを一体化
18.5インチワイド画面の液晶モニタとタッチパッド付きキーボードが一体化した、
サーバーラックに収納できるLCDコンソールドロワーです。
液晶モニタは1920×1200/60Hzまでの入力に対応し、解像度1366×768ドットにスケーリングして表示出力されます。

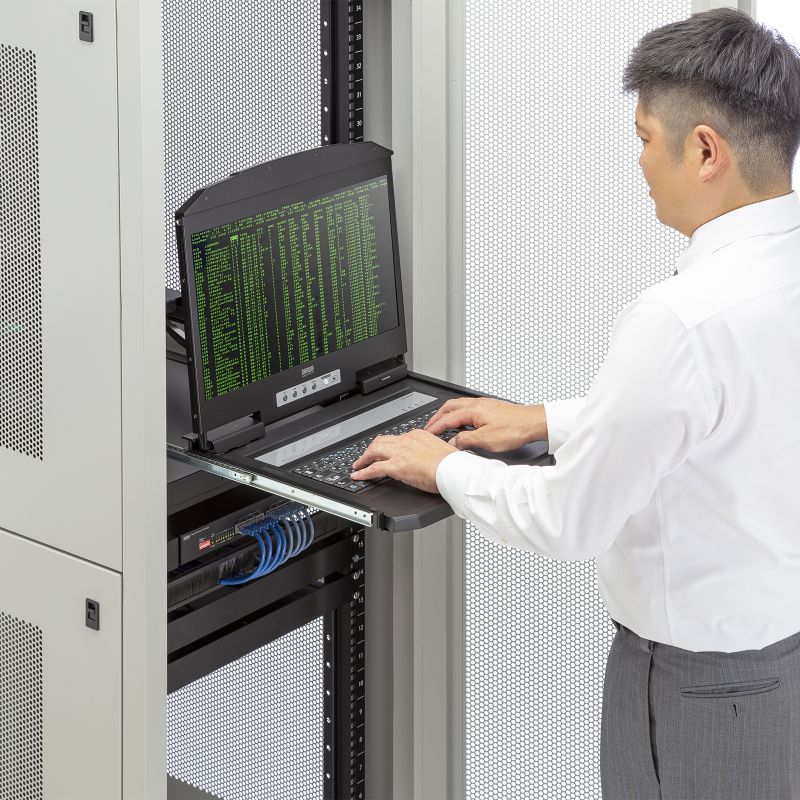

コンソール類を省スペース収納でき、作業効率アップ
サーバー管理に必要なモニタ、キーボード、マウスのコンソール類を省スペースに設置・収納できるため、作業効率が格段にアップします。

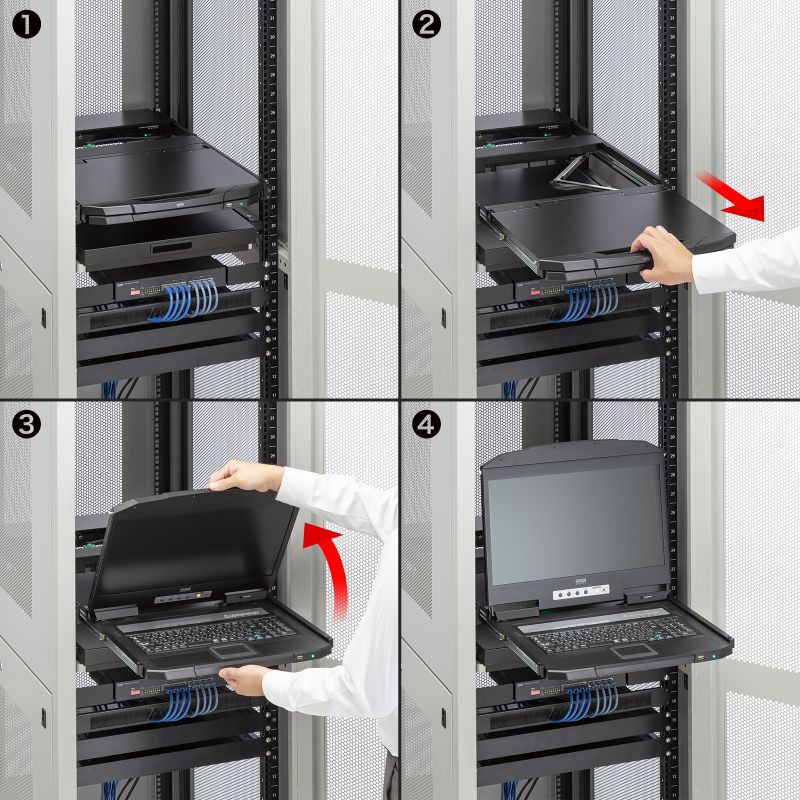

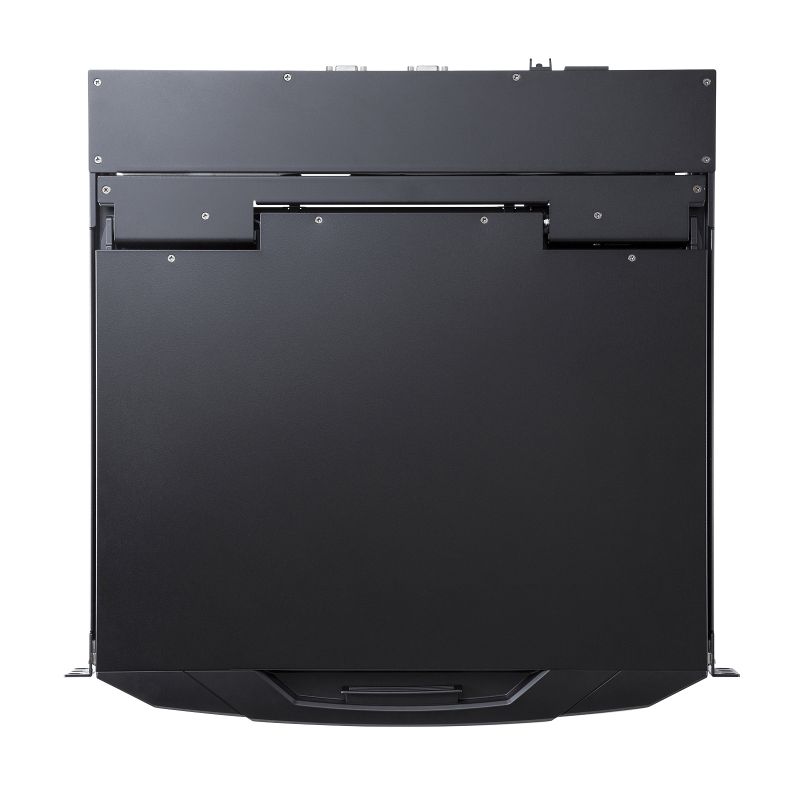

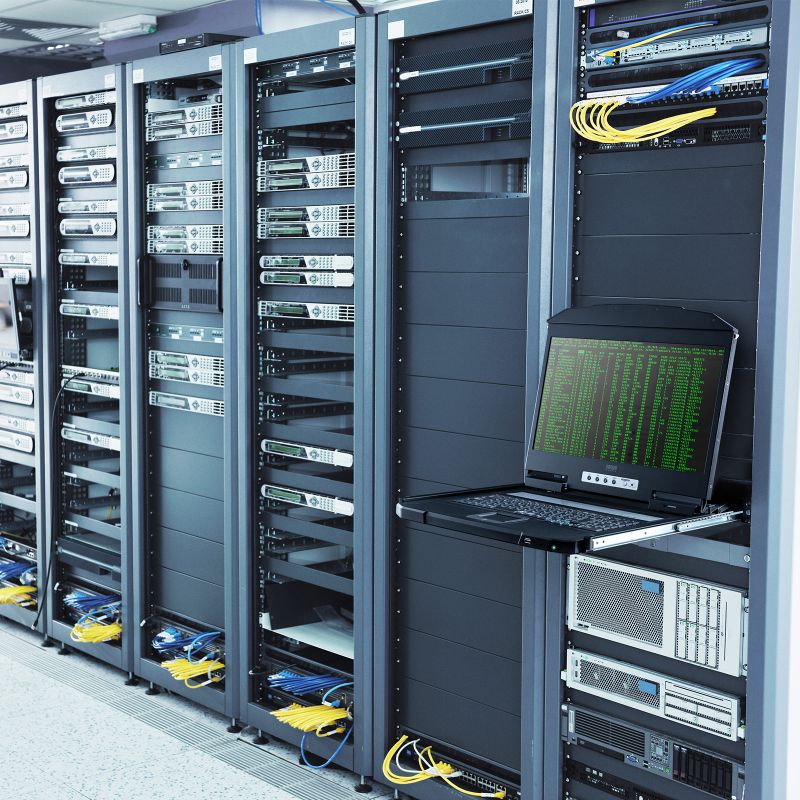

1Uサイズのサーバーラックにすっきり収納

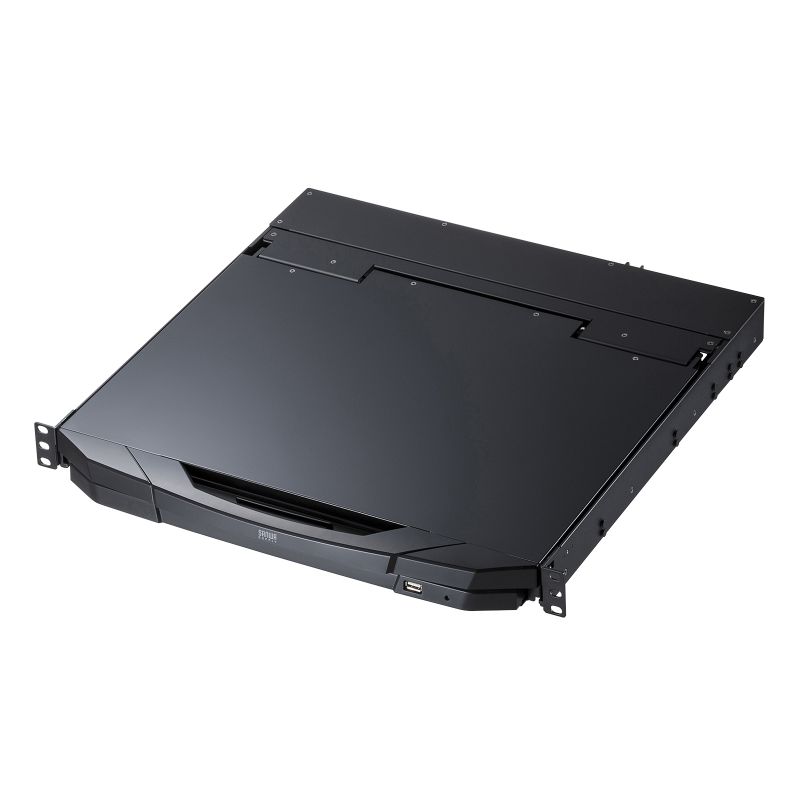

スライドレール構造により、未使用時は1Uサイズのサーバーラックにすっきり収納できます。

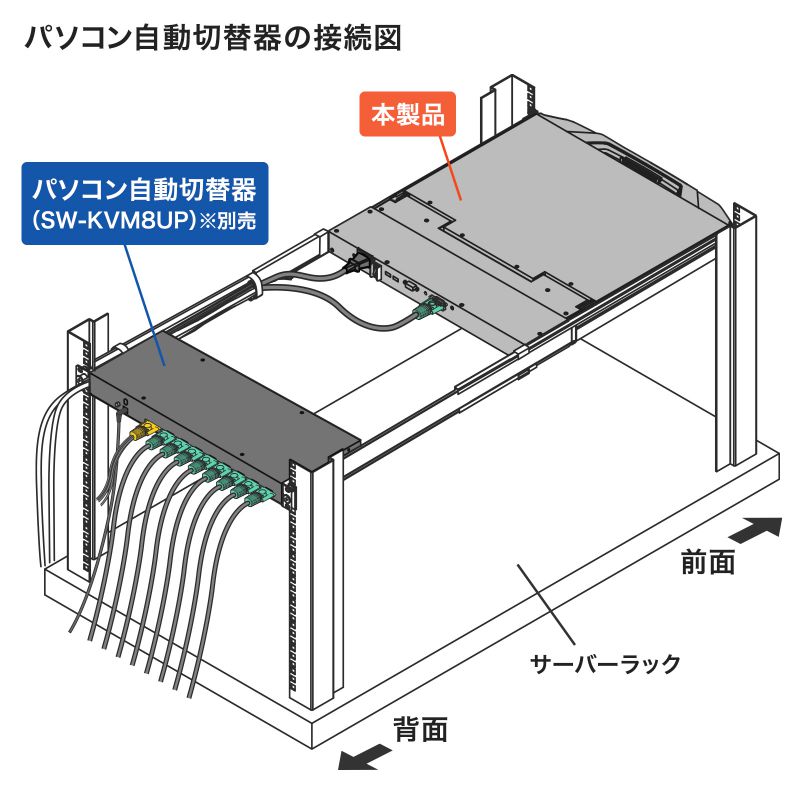

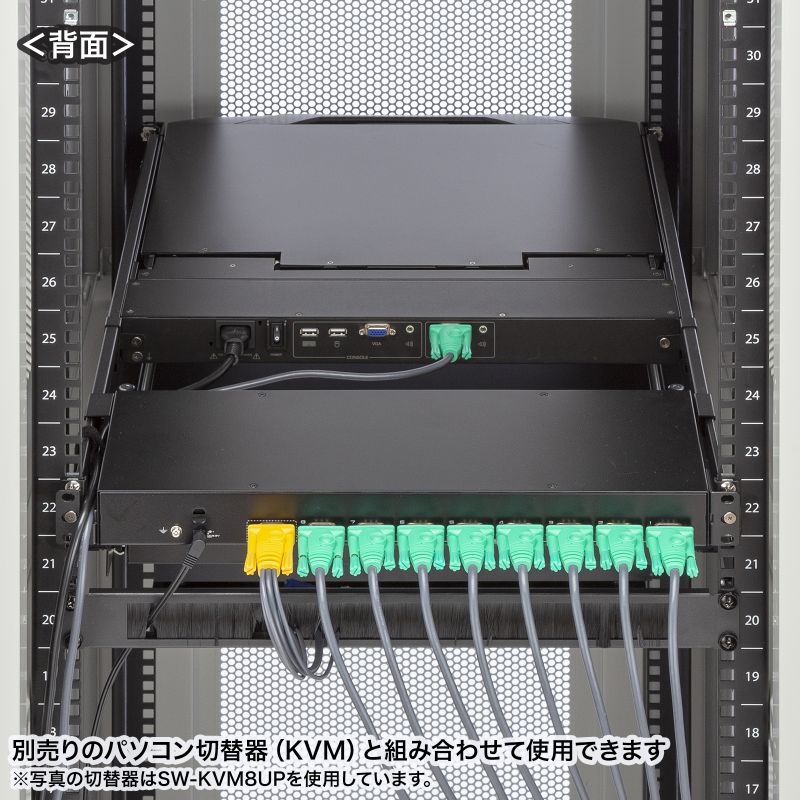

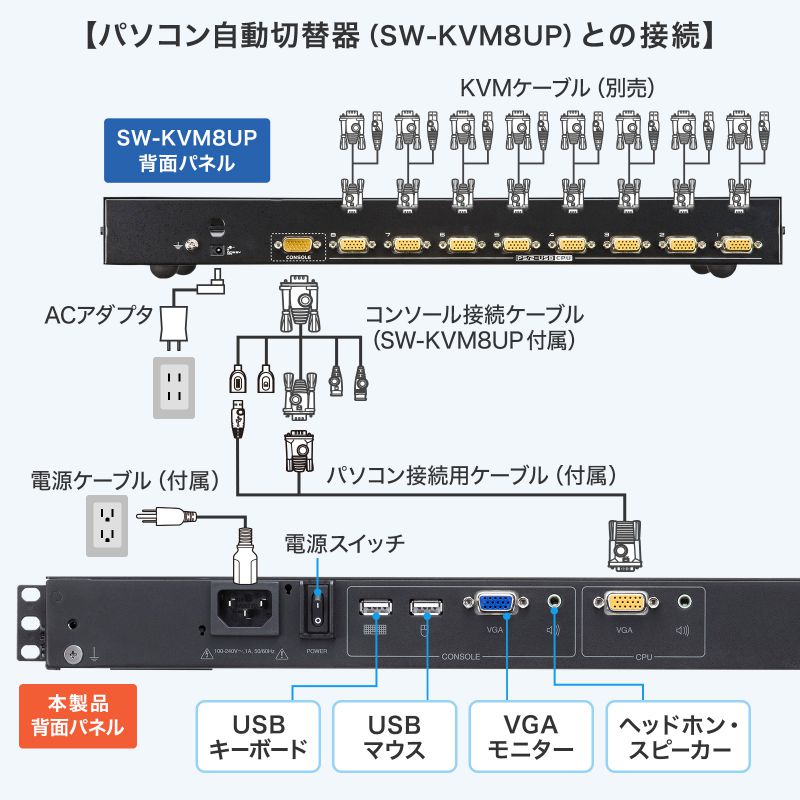

パソコン自動切替器と組み合わせて使える

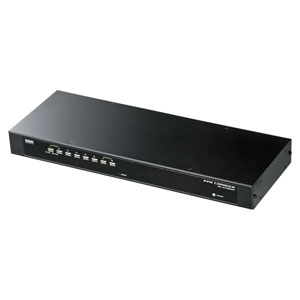

ロングレールに対応し、サンワサプライ製パソコン自動切替器（SW-KVM8UP）(別売）と組み合わせが可能です。複数台のサーバーを切り替えて効率的に操作できます。
※パソコン自動切替器を使用せず、本製品とサーバー1台のみを直接接続して使用することもできます。

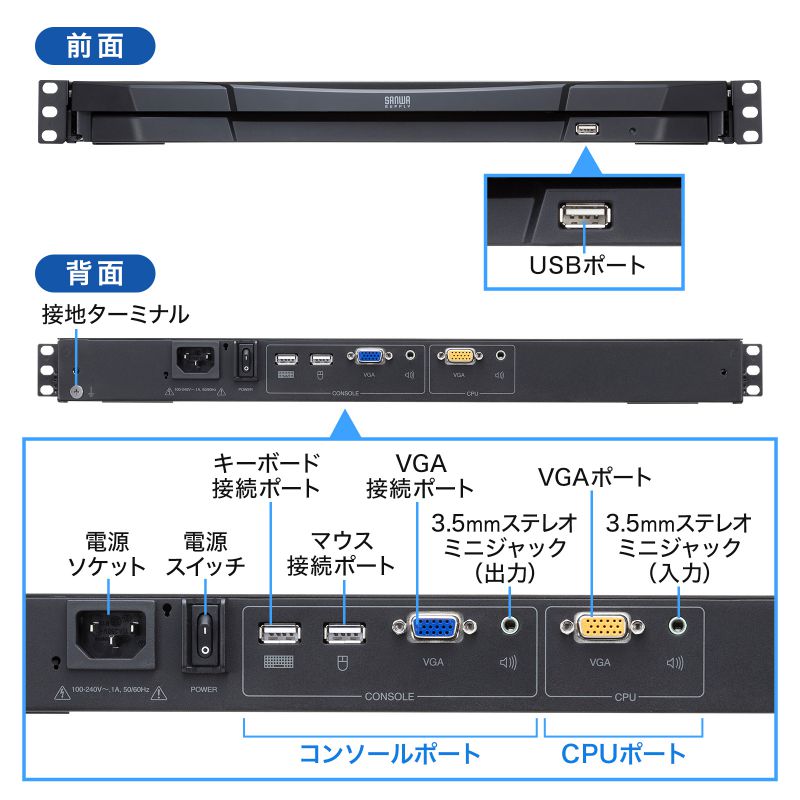

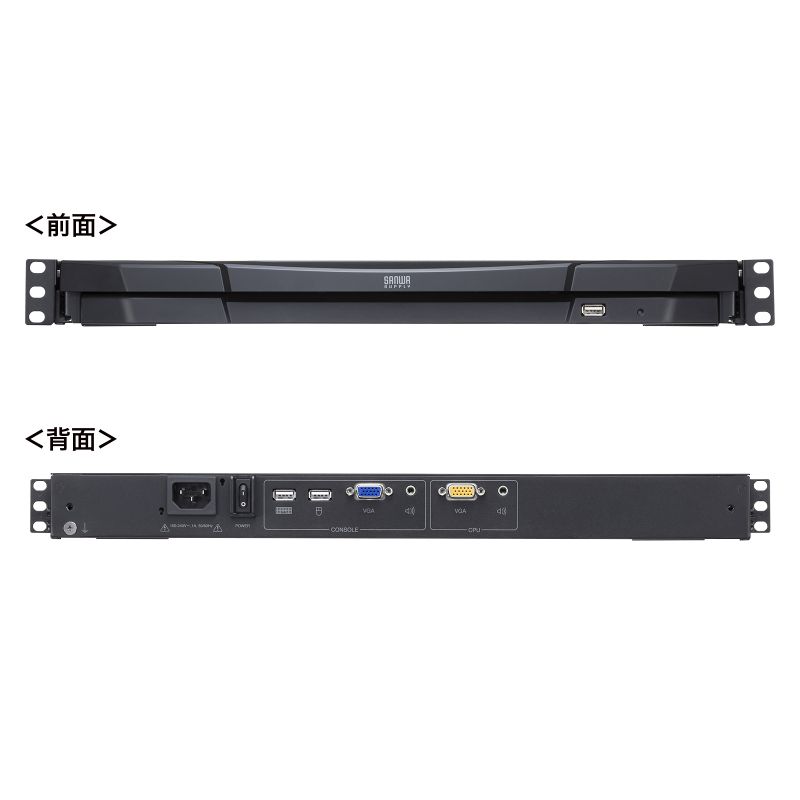

様々な出力ポートを搭載
フロントパネルにはセカンドマウス用のUSBポートを搭載しています。

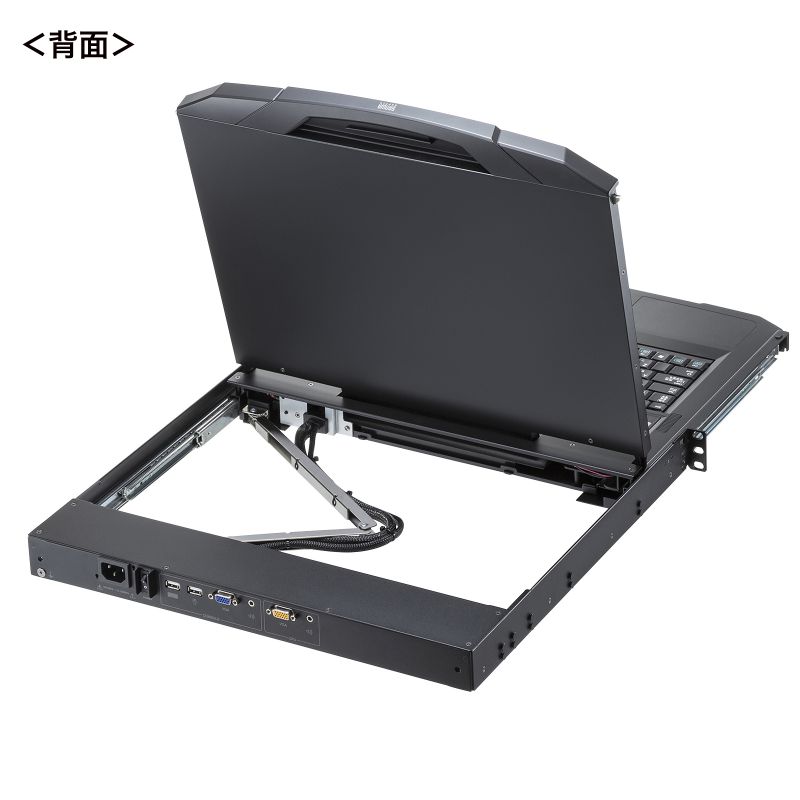

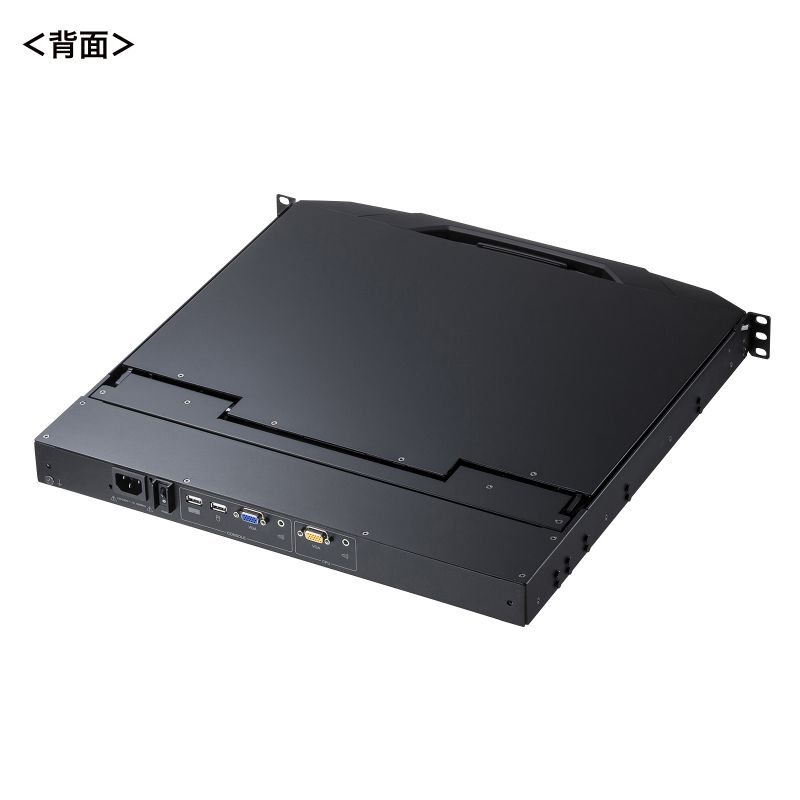

リアパネルにはセカンドKVMコンソール（USBキーボード/マウスおよびVGAモニタ）ポートと、スピーカー用の3.5mmステレオミニジャックが備えられています。
仕様
| ディスプレイ部 | |
|---|---|
| 液晶パネル | 18.5インチTFT-LCD |
| モニター解像度/リフレッシュレート | 1366×768/60Hz |
| 対応入力解像度 | 1920×1200/60Hz、1920×1080/60Hz、1680×1050/60Hz、1440×900/60Hz、1366×768/60Hz、1280×1024/75,60Hz、1280×800/60Hz、1024×768/75,70,60Hz、800×600/75,72,60,56Hz、720×400/70Hz、640×480/75,72,60Hz |
| 応答時間 | 5ms |
| ピクセルピッチ | 0.3mm×0.3mm |
| 対応色 | 1670万色 |
| 輝度 | 250cd/平方メートル |
| コントラスト比 | 1000:1 |
| 視野角 | 170°(水平）、160°(垂直） |

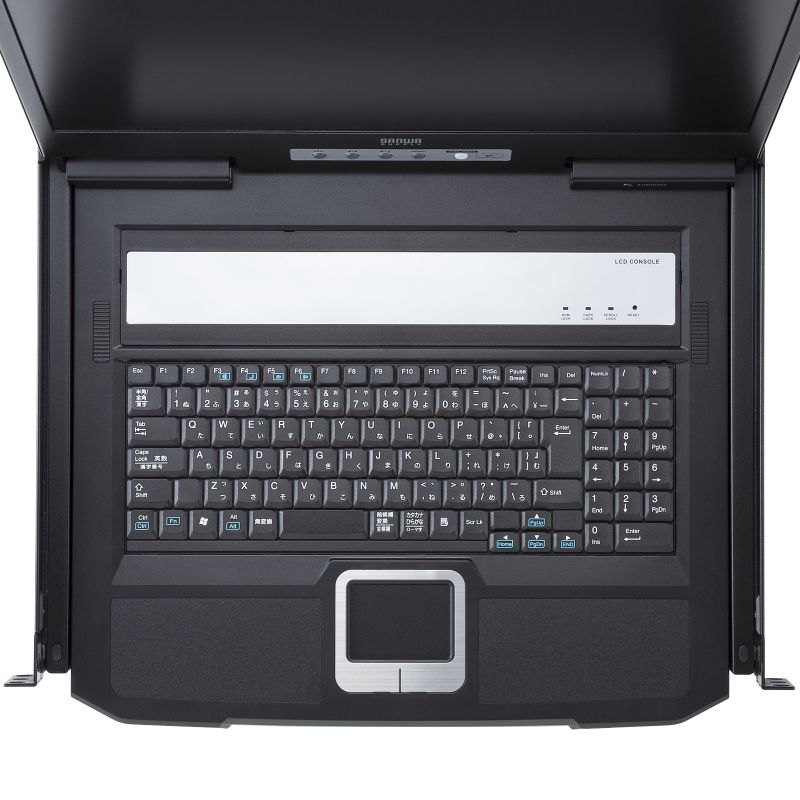

| キーボード部 | |
| キー数 | 105キー（日本語配列） |
| 方式 | メンブレン方式 |
| キーストローク | 2.6mm |
| ピッチ | 19mm（文字キー以外は除く） |
| タッチパッド | |
| タッチパッド方式 | 静電容量方式 |
| タップ機能 | あり（シングルクリック、ダブルクリック、ドラッグ、スクロール） |
| LED部 | |
| 電源関連 | 電源ランプ（グリーン）×1 、LCDパネル電源ボタン（オレンジ）×1 |
| キーボード | Num Lock（グリーン）×1 、Caps Lock（グリーン）×1 、Scroll Lock（グリーン）×1 |
| ボタン/スイッチ部 | |
| リセットボタン | ピンホール型ボタン×1 |
| ファームウェアアップグレードスイッチ | スライド型スイッチ（2 ポジション）×1 |
| AC 電源スイッチ | ロッカー型スイッチ×1 |

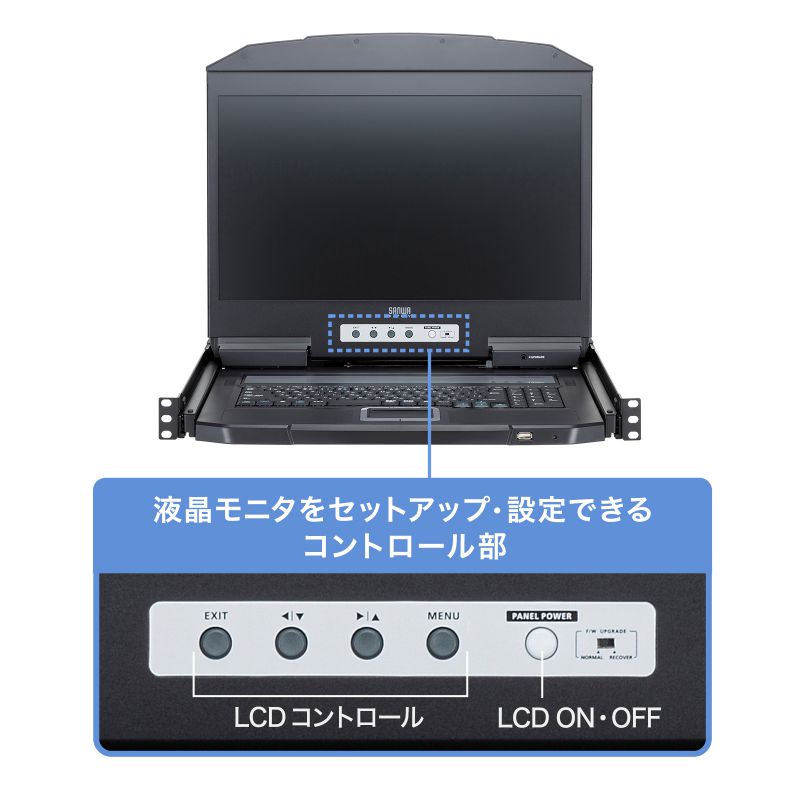

| モニター操作スイッチ | プッシュボタン×5 |
| 共通仕様 | |
| 必要ラックユニット数 | 1U |
| サーバ接続台数 | 1 ※サンワサプライ製パソコン自動切替器（SW-KVM8UP）を使用することで複数台のサーバを切替操作可能 |
| インターフェース | 【サーバ接続】
オールインワンコネクタ/SPDB18ピン（メス）×1 ※VGA/キーボード/マウス信号ラインを一体化 スピーカー/3.5mmステレオミニジャック×1 【セカンドコンソール用】 ディスプレイ/ミニD-Sub（HD）15pinメス×1 キーボード/USB Aコネクタメス×1 マウス/USB Aコネクタメス×1 スピーカー/3.5mmステレオミニジャック×1 USB2.0ハブ/USB Aコネクタメス×1 【ファームウェアアップグレードコネクタ】 3.5mm オーディオジャックメス×1 |
| 電源 | AC100V～240V 50/60Hz |
| 消費電力 | 13.8W（100V） |
| 取り付け条件 | 対応ラック奥行きが最小68cm～最大105cmまでのラック。
ラックへ取り付けは水平上向きのみ設置可能。 水平度はラック仕様による。 19インチサーバーラック/干渉を避けるため上下に1Uスペースを空けること。 |
| 環境条件 | 動作温度/0～40℃
動作湿度/0～80％（結露なきこと） 保管温度/-20～60℃ 保管湿度/0～80％（結露なきこと） |
| サイズ | W481×D477×H43mm（収納時） |
| 重量 | 8.8kg（ラックレールなし）
10.2kg（ラックレールあり） |

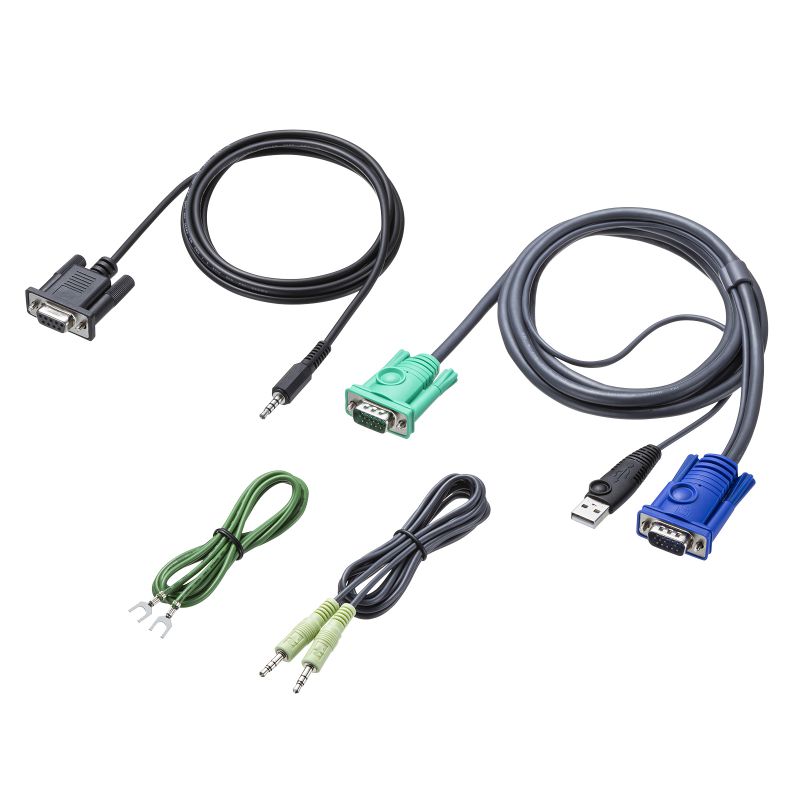

| セット内容 | 本体×1

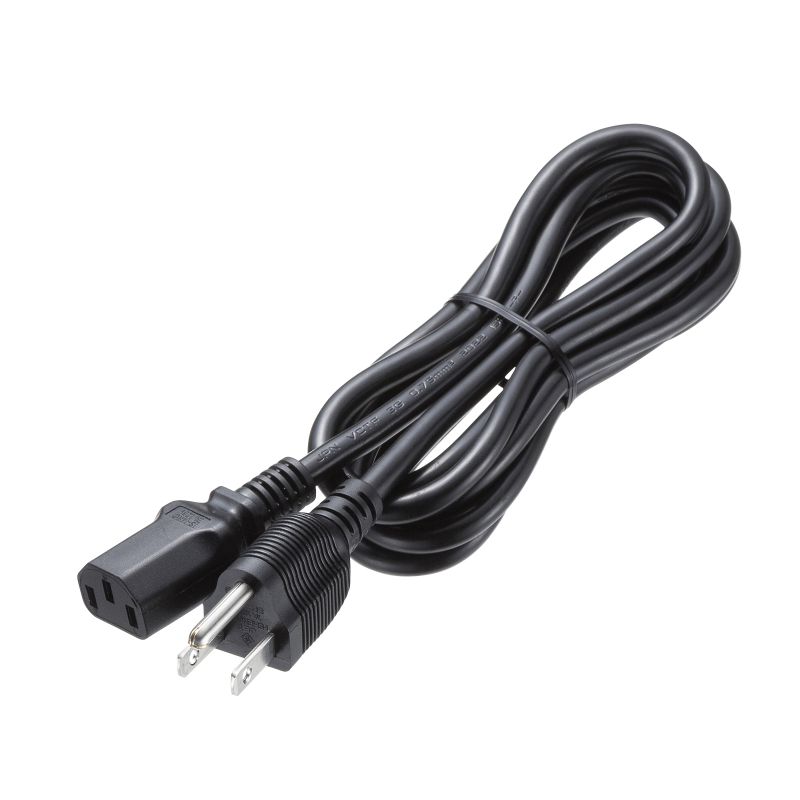

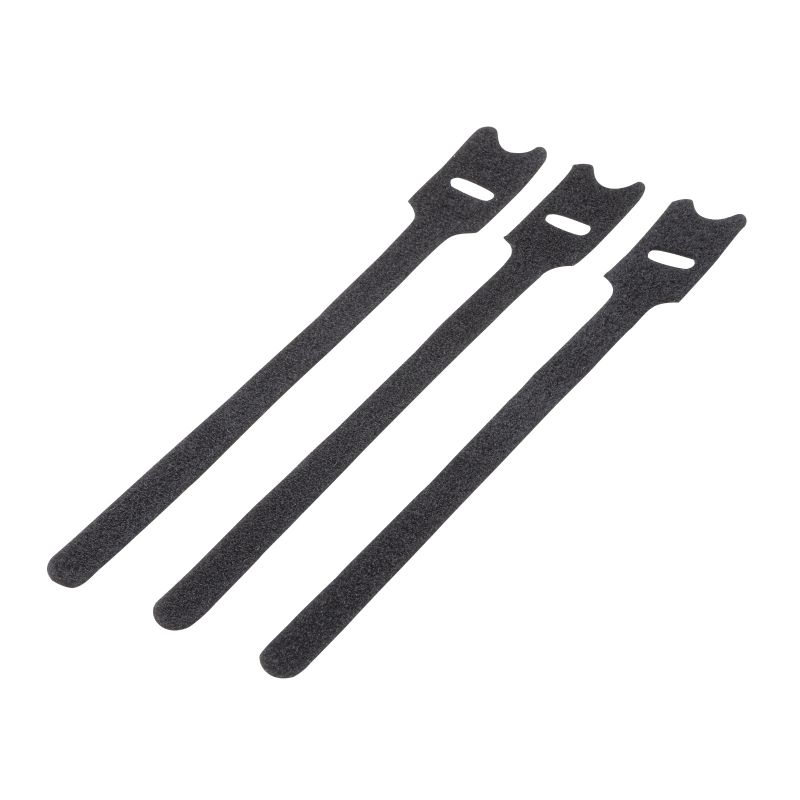

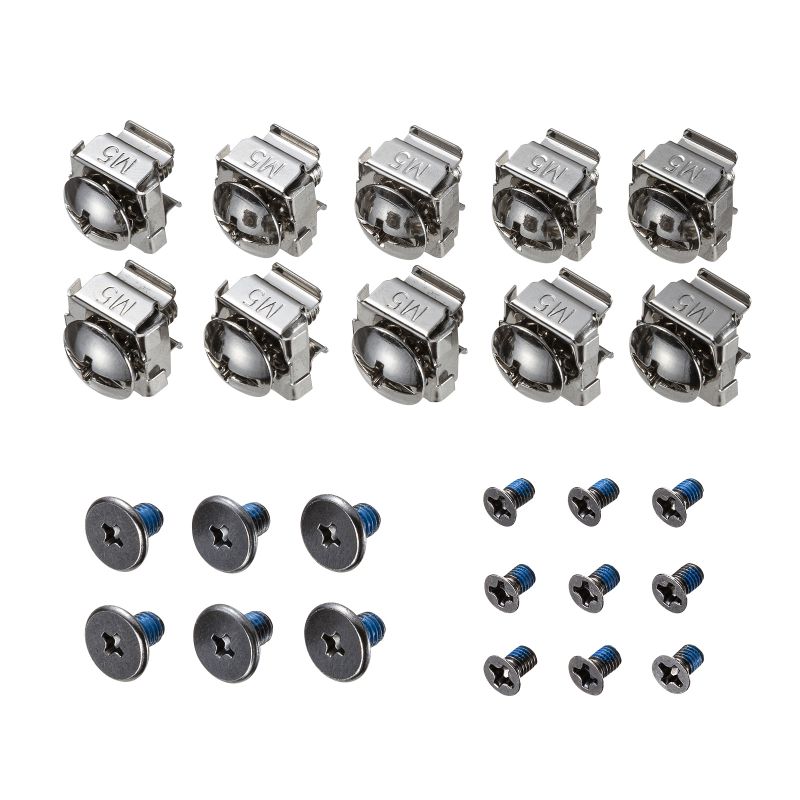

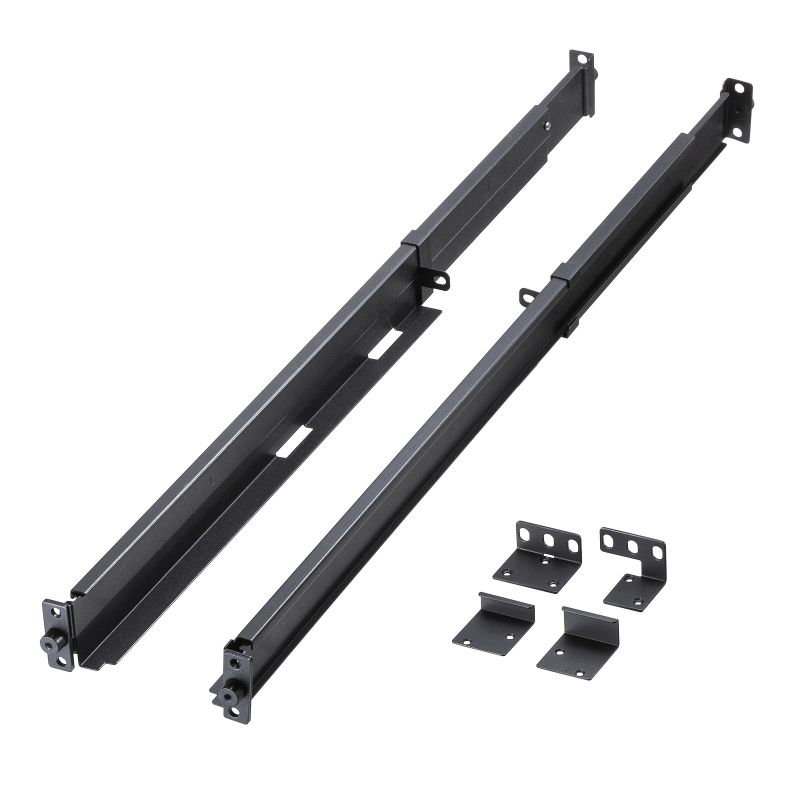

取扱説明書・保証書×1 電源ケーブル（1.8m）×1 パソコン接続用ケーブル（1.8m）×1 オーディオケーブル（1.8m）×1 アース線（緑色Y字）（1.2m）×1 ファームウェアアップグレード用ケーブル(1.8m）×1 ケーブル結束バンド（面ファスナー）×3 ラックレール（右） ラックレール（左） SW-KVM8UP取付け用ブラケット（前左）×1 SW-KVM8UP取付け用ブラケット（前右）×1 SW-KVM8UP取付け用ブラケット（後左）×1 SW-KVM8UP取付け用ブラケット（後右）×1 SW-KVM8UPブラケット取付け用ネジ（M3×5mm、1袋9個入り） 本体取付け用ネジ（M4×6mm、1袋6個入り） ケージナット一式（M5×10mm、1袋10個入り） |
特長
- 18.5インチワイド画面の液晶モニタとタッチパッド付キーボードが一体型となった、サーバーラックに収納できるLCDコンソールドロワーです。
- モニタは1920×1200/60Hzまでの入力に対応し、解像度1366×768ドットにスケーリングして表示出力されます。
- スライドレール構造により未使用時はサーバーラックの1Uサイズにすっきり収納することができます。
- サーバー管理に必要なモニタ、キーボード、マウスのコンソール類を省スペースに設置・収納できるため作業効率が格段にアップします。
- ロングレール対応でサンワサプライ製パソコン自動切替器（SW-KVM8UP）との組み合わせが可能。複数台のサーバーを切り替えて効率的に操作することが可能です。
- フロントパネルにはセカンドマウス用のUSBポートを搭載しており、リアパネルにはセカンドKVMコンソール（USBキーボード/マウスおよびVGAモニタ）ポートとスピーカー用の3.5mmステレオミニジャックが備えられています。
対応情報
| 対応機種 | Windows搭載（DOS/V）パソコン、Apple Macシリーズ
※USB Aコネクタ メス、ミニD-sub（HD）15pinディスプレイコネクタを持つ機種 サンワサプライ製パソコン自動切替器（SW-KVM8UP） |
|---|---|
| 対応OS | Windows 11・10・8.1・8
Windows Server 2022・2019・2016・2012 R2・2012・2008 R2・2008・2003 R2・2003 macOS（Sonoma）14、macOS（Ventura）13、macOS（Monterey）12、macOS（BigSur）11、macOS 10.12～10.15 Linux CentOS・Ubuntu・openSUSE |
