LANケーブル、同軸ケーブルを巻き取り、移動に便利なキャスター・伸縮ハンドル付きのケーブルリール。

通常画面表示

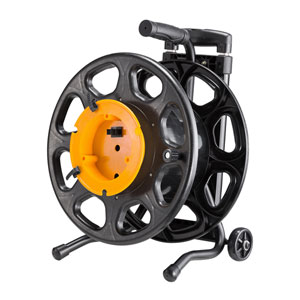

LAN-TL21 / ケーブルリール（伸縮ハンドル、キャスター付き）

LAN-TL21の画像を表示しています。

LAN-TL21 / ケーブルリール（伸縮ハンドル、キャスター付き）
LAN-TL21 / ケーブルリール（伸縮ハンドル、キャスター付き）
LAN-TL21 / ケーブルリール（伸縮ハンドル、キャスター付き）
LAN-TL21 / ケーブルリール（伸縮ハンドル、キャスター付き）
LAN-TL21 / ケーブルリール（伸縮ハンドル、キャスター付き）
LAN-TL21 / ケーブルリール（伸縮ハンドル、キャスター付き）

ケーブルリール（伸縮ハンドル、キャスター付き）

LAN-TL21

JANコード
4969887757864
標準価格
¥25,080（税抜き ¥22,800）

LAN-TL21ケーブルリール（伸縮ハンドル、キャスター付き）
×

この製品の画像をダウンロード

LAN-TL21に既存のパッチケーブルを巻き取る方法

1

巻き取るケーブルを箱から出し、伸ばして 捩れがないように準備しておきます。

2

ドライバーを使用してネジを外し、ケーブルリール前面のパーツを取り外します。

3

外したパーツの裏面にあるナットをレンチで固定しながらネジを回し、ケーブルワインダー（黄色いパーツ）を取り外します。

4

リール本体にあるケーブル取り出し口のネジを外し、開きます。

5

ケーブル取り出し口にケーブルを入れます。ケーブルはネジを使って固定できます。

6

ケーブルを必要な分だけ出した後、最初に外したパーツにケーブルを通します。

7

通した穴の凹みに沿うようにケーブルを沿わせ、ケーブルワインダーの側面にある穴から出るように取り付けます。

8

ケーブルワインダーをネジで取り付けます。

9

ケーブルワインダーをパーツに取り付けた後、パーツを本体に取り付け直します。

10

ケーブルをケーブルワインダーに巻きます。コネクタは、ケーブルワインダー中央の部品で固定できます。

11

残りのケーブルを、ケーブルリールに巻き取っていきます。

12

ケーブルを巻き取り終えたら完成です。

SPEC

仕様

カラー ブラック
サイズ W350×D255×H420mm
重量 3kg
梱包 1個口/385×292×450mm/約3.5kg
材質 スチール、ABS樹脂
ドラム直径 350mm
収納ケーブル 6.0mm径ケーブルを200m
ハンドル 2段式伸縮ハンドル

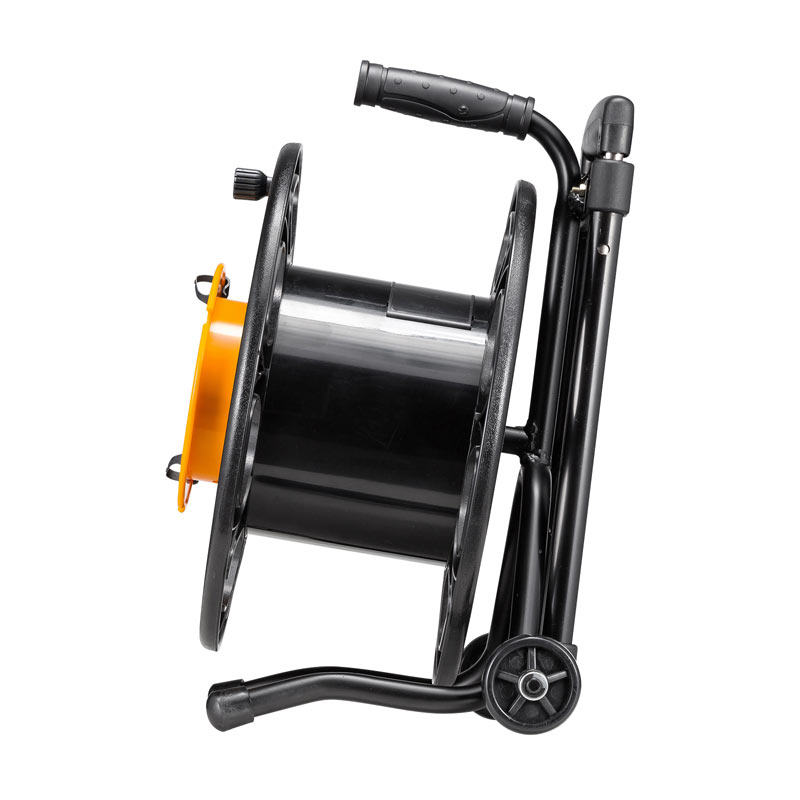

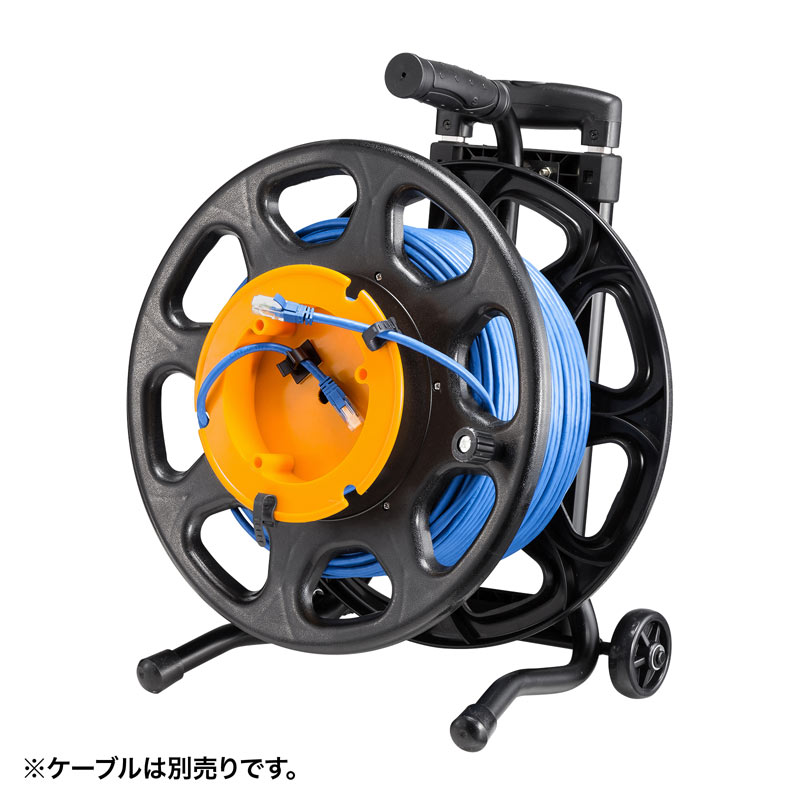

特長

  • 光ケーブル、LANケーブル、同軸ケーブルを巻き取りできます。
  • 大型径のケーブルリールで、6.0mm径ケーブルを200m巻取り可能です。
  • ケーブルをドラム中心部の穴を通してから、コネクタを加工する仕様になります。

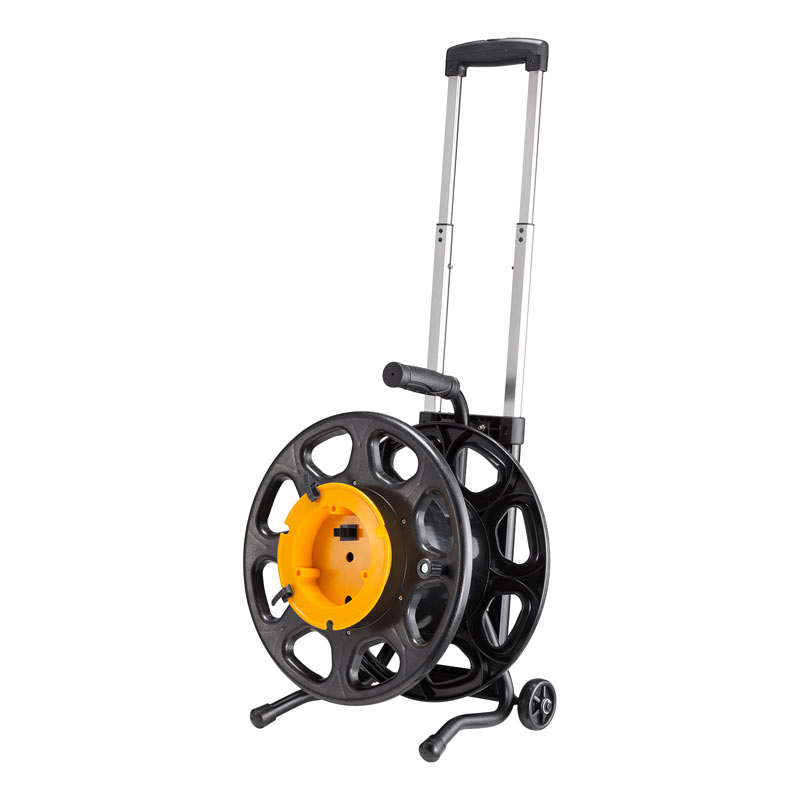

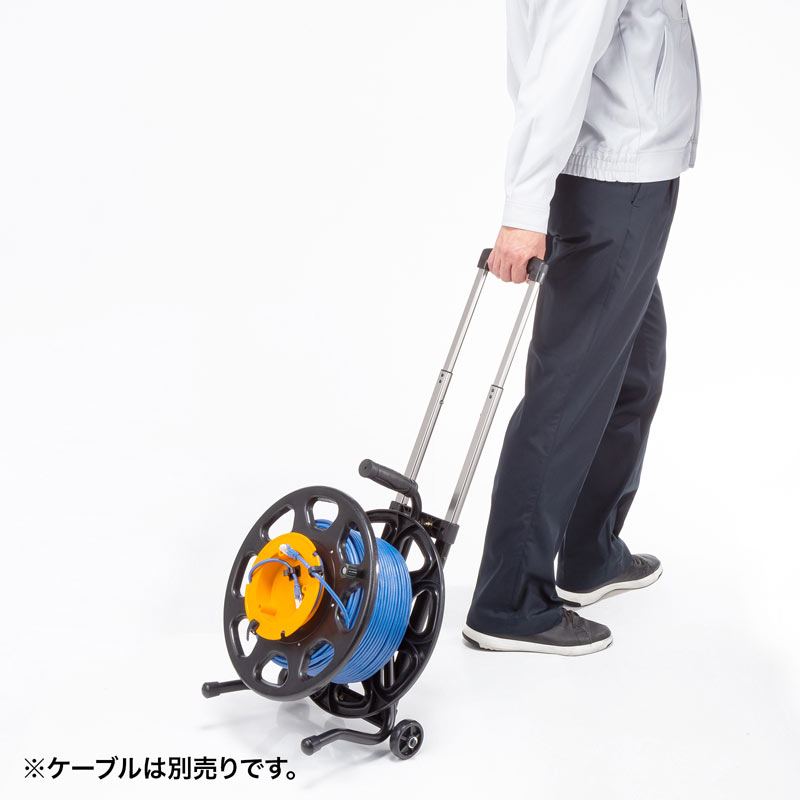

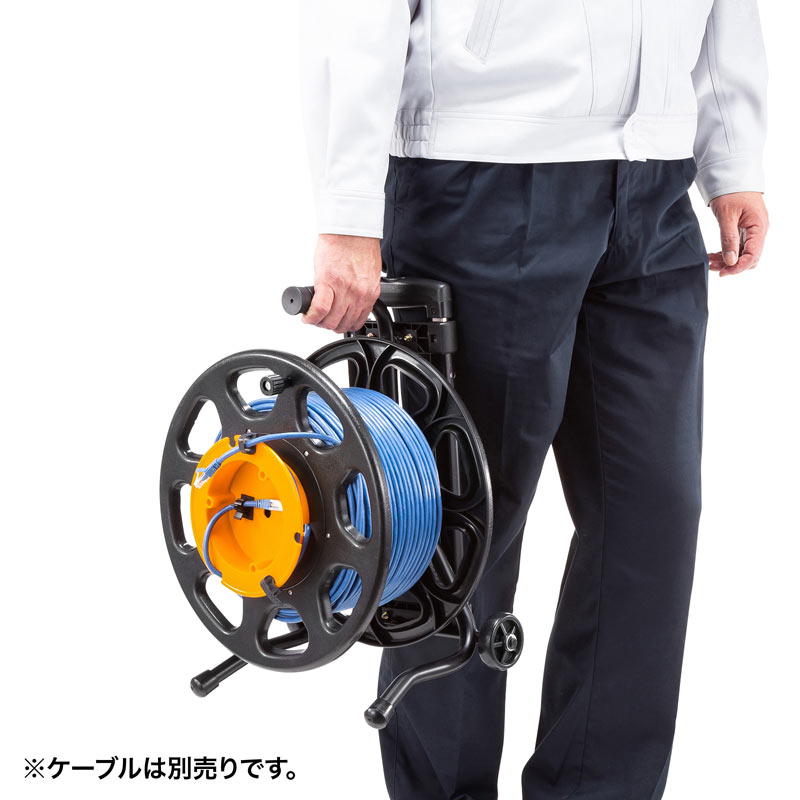

  • 移動の際に便利なキャスター、伸縮ハンドル付きです。

ラインアップ

シリーズ関連（全3件）

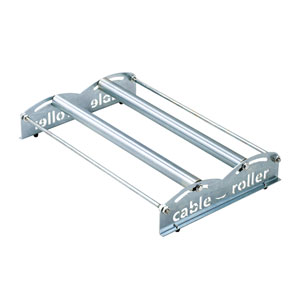

LAN-TL16 ケーブルドラムローラー（耐荷重100kg） LAN-TL16 ¥27,830 (税込)

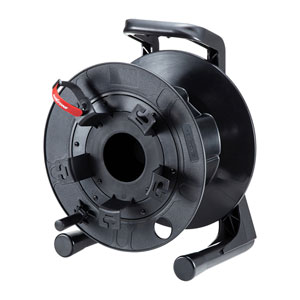

LAN-TL17 ケーブルリール LAN-TL17 ¥33,880 (税込)
