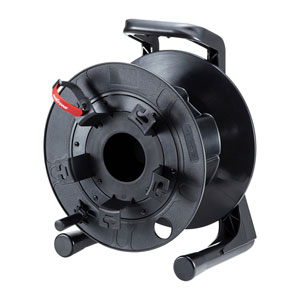

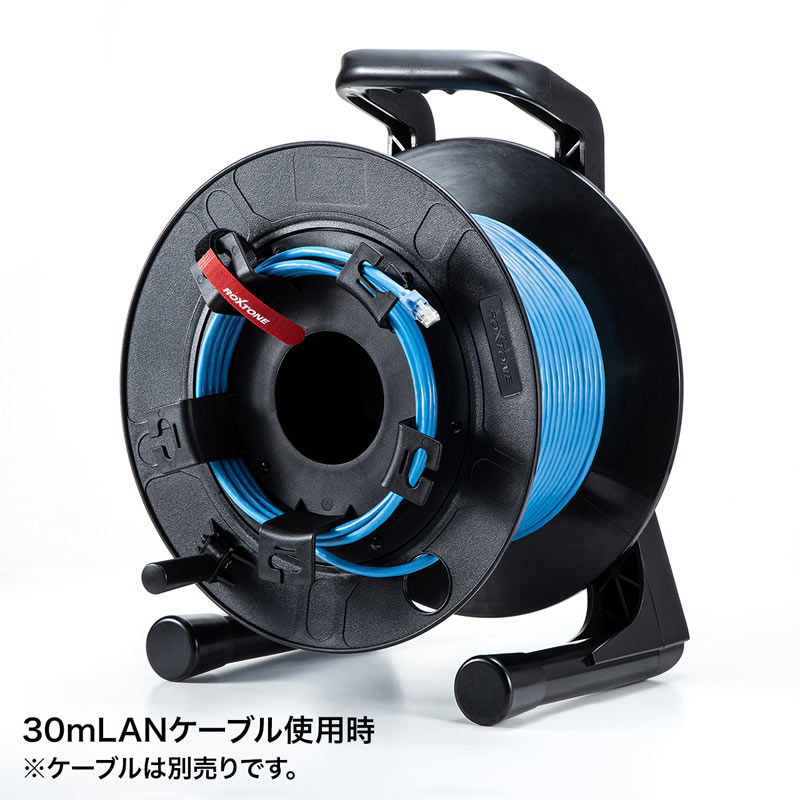

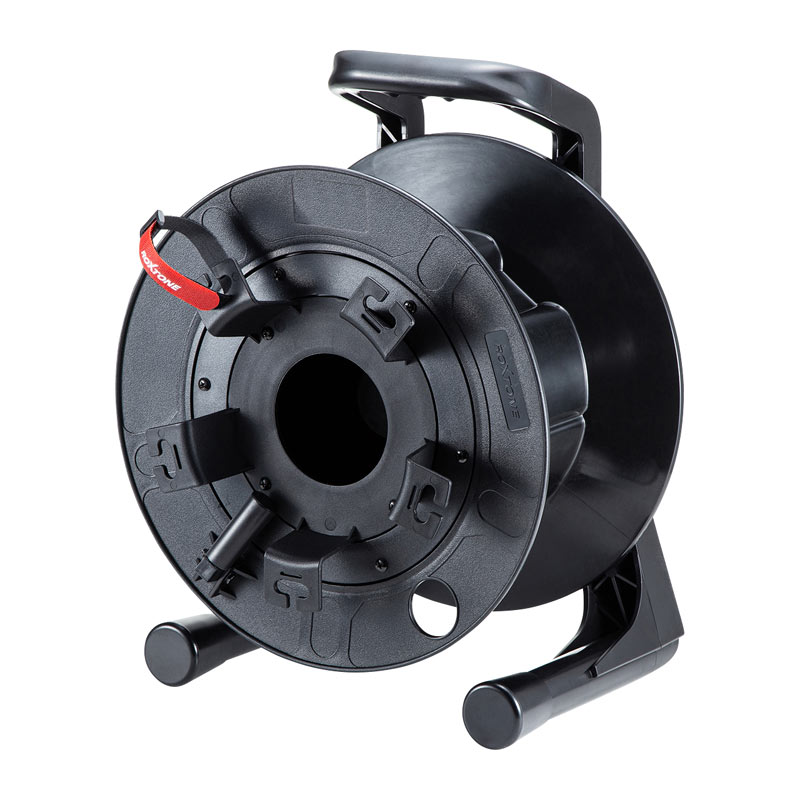

LAN-TL17【ケーブルリール（光ケーブル・LANケーブル・同軸ケーブル対応）】光ケーブル、LANケーブル、同軸ケーブルを巻き取り、380mm大型径のケーブルリール。

LAN-TL17に既存のパッチケーブルを巻き取る方法

1.既存のパッチケーブルのコネクタを取り出します。
※巻き取るケーブルを箱から出し、伸ばして捩れがないようにしておきます。

2.片側のケーブルをドラム側面のケーブル通し穴に通します。

3.ケーブルワインダーにケーブルを巻き付け、ケーブルを固定します。

4.ハンドルを持ってドラムを回しながら、ケーブルを巻き取っていきます。
※ケーブルの捩れ（キンクにならないよう）に注意します。

5.ケーブルを巻き取り終えたら完成です。

LAN-TL17で巻き取りケーブルを自作する

1.自作用ケーブルを、ケーブル通し穴に通します。

2.ケーブル通し穴は、ケーブル径に合わせて調節することができ、ネジで固定できます。ケーブル径は9mmまで対応します。
※使用するドライバには、スタビ―ドライバーなどの狭いスペースで作業可能なドライバーをご使用ください。

3.側面の取り出し口が狭くてネジ固定しにくい場合は、点線で囲った部品を外すことで、取り出し口が広がります。
※部品を外す際はドライバーでネジを外す必要があります。

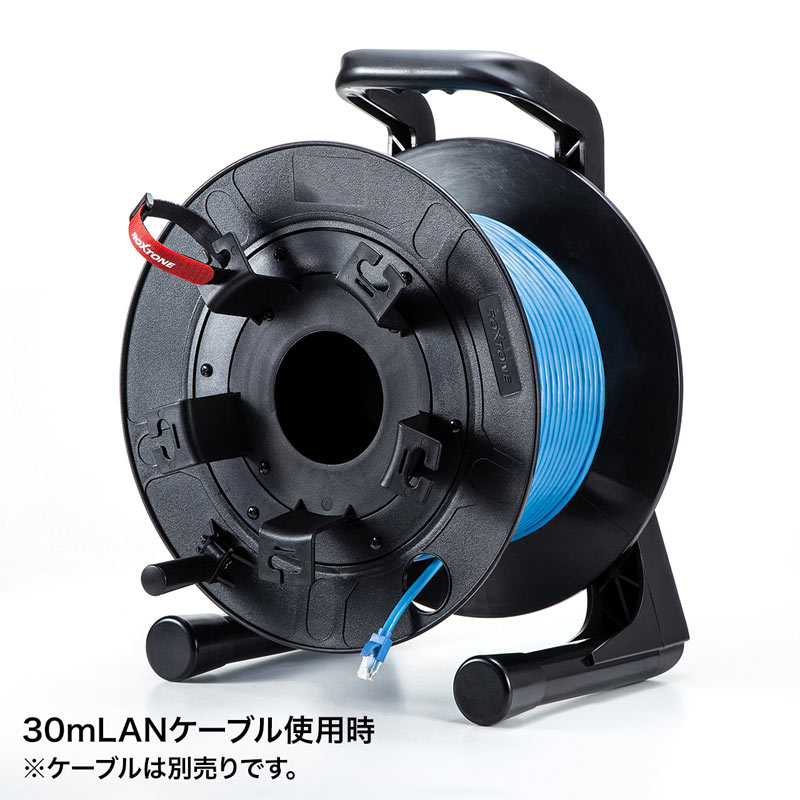

4.本体側面の中央にあるケーブル取り出し口からケーブルを出し、コネクタを取り付けます。

5.ケーブルワインダーにケーブルを巻き付けた後、ハンドルを持ってドラムを回しながら、ケーブルを巻き取っていきます。

6.ケーブルを巻き取り終えたら完成です。
※ケーブル取り出し口から取り出したケーブルは、取り出し口の内部に収納することもできます。

SPEC

光ケーブル、LANケーブル、同軸ケーブルを巻き取り、380mm大型径のケーブルリール。
