IEEE802.3bt規格（最大90W/ポート）のPoE給電に対応し、アンマネージドスイッチながら簡易ウォッチドッグ機能を搭載した産業用PoEスイッチングハブ。8ポート。
- 8ポート USB8ポートハブです
- 冗長電源 1台のスイッチングハブが2つ以上の電源を使用して動作します。

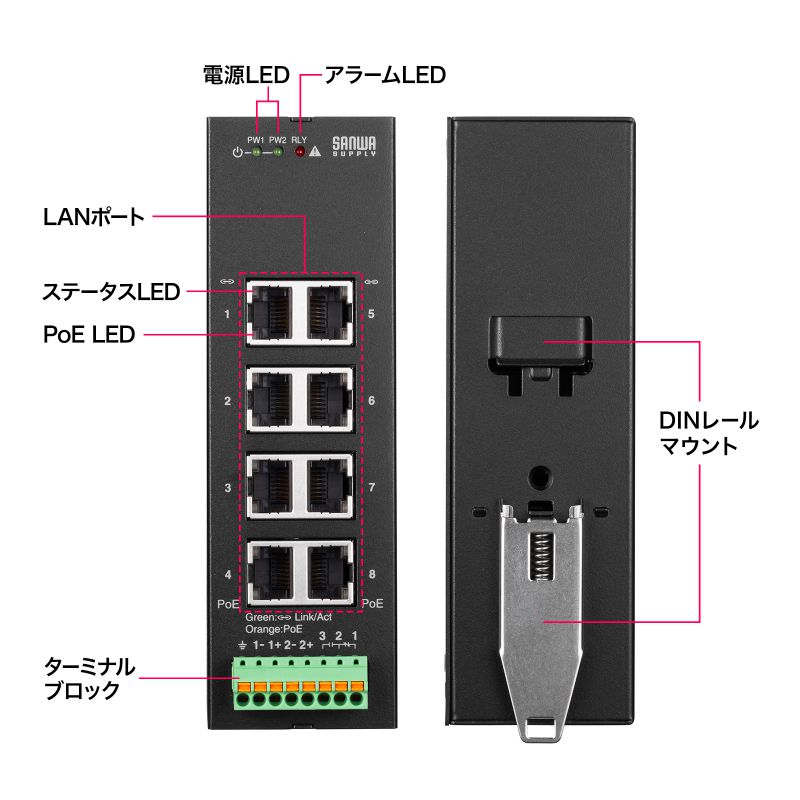

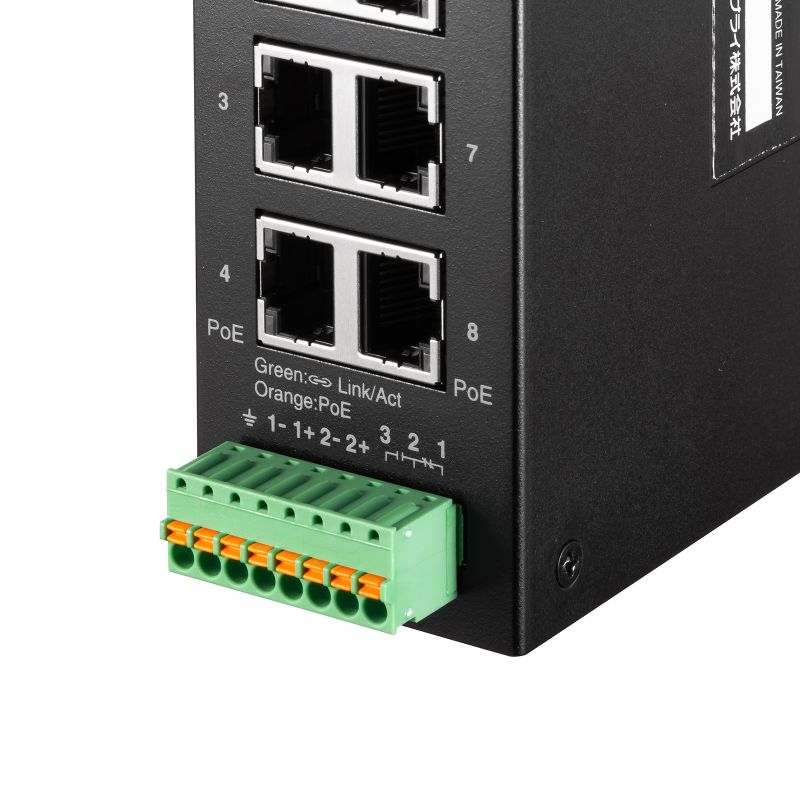

- ターミナルブロック 緑色のブロック状のコネクタで、電源コネクタやアラームなどの機能があります。
- 10/100/1000スイッチ 10/100/1000Mbpsスイッチングハブです
- 放熱メタル使用 放熱性の高いメタルを使用しています
- PoE LANケーブル経由で電力も供給できるPoE対応製品です
- 静音ファンレス ファンレス設計で動作音が静かです
- RoHS 10鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

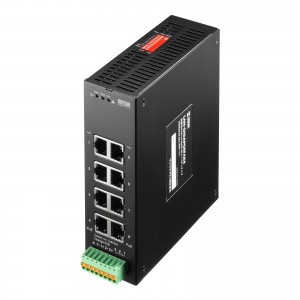

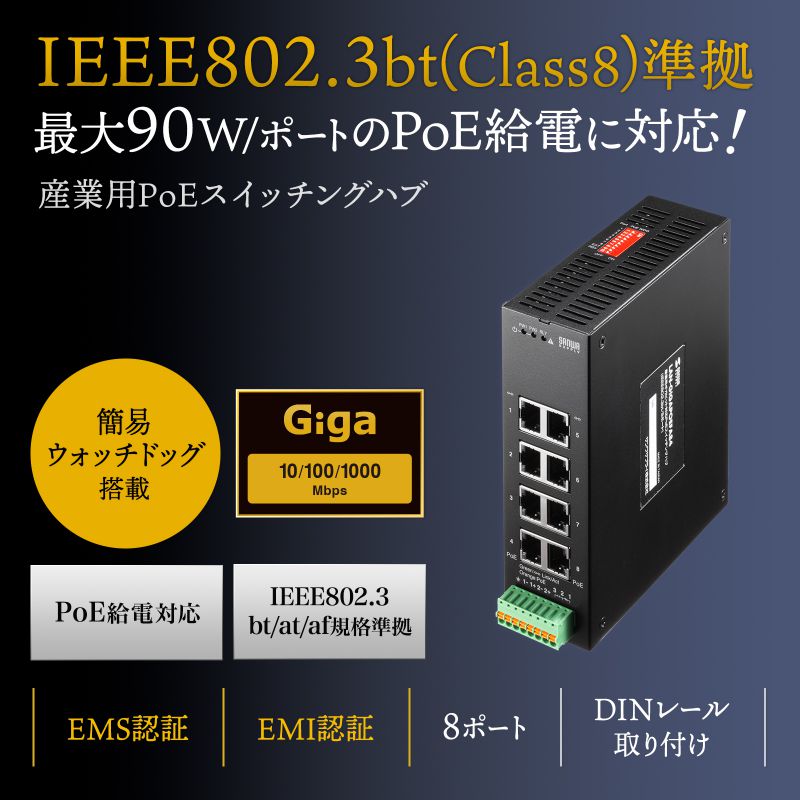

産業用ギガビット対応PoEスイッチングハブ（IEEE802.3bt/8ポート）
LAN-GIGAPOEFA84
- JANコード
- 4969887759844
- 標準価格
- ¥132,000（税抜き ¥120,000）
LAN-GIGAPOEFA84産業用ギガビット対応PoEスイッチングハブ（IEEE802.3bt/8ポート）

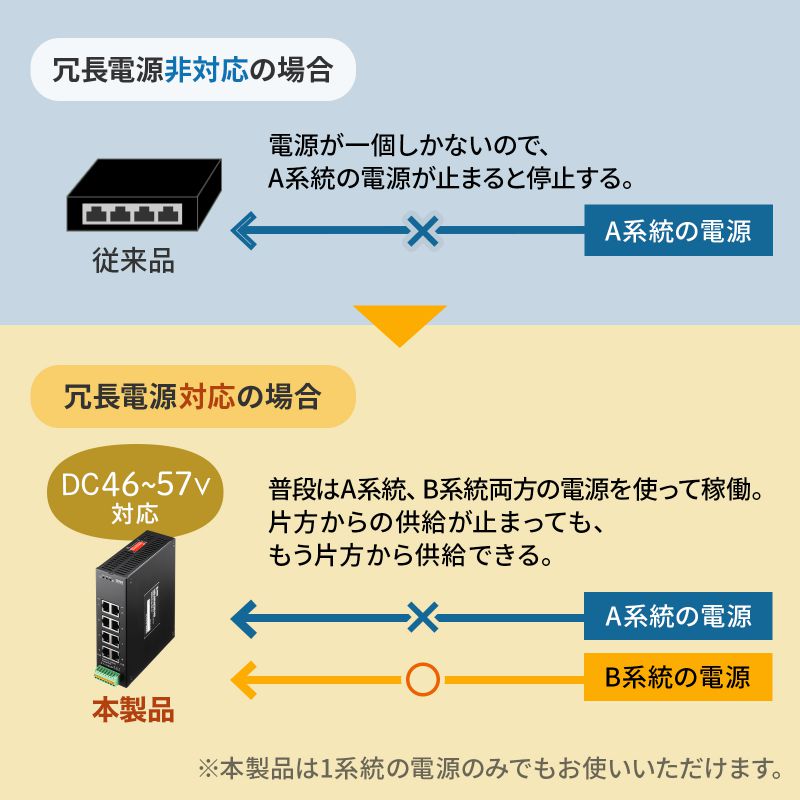

リスクを回避する冗長電源に対応
冗長電源とは、電源を2系統に確保することで、万が一のトラブルの際も別ルートの電源により継続した運用を行う方法です。普段はA系統、B系統両方の電源を使って稼働し、片方からの供給が止まっても、もう片方から電源を供給できます。

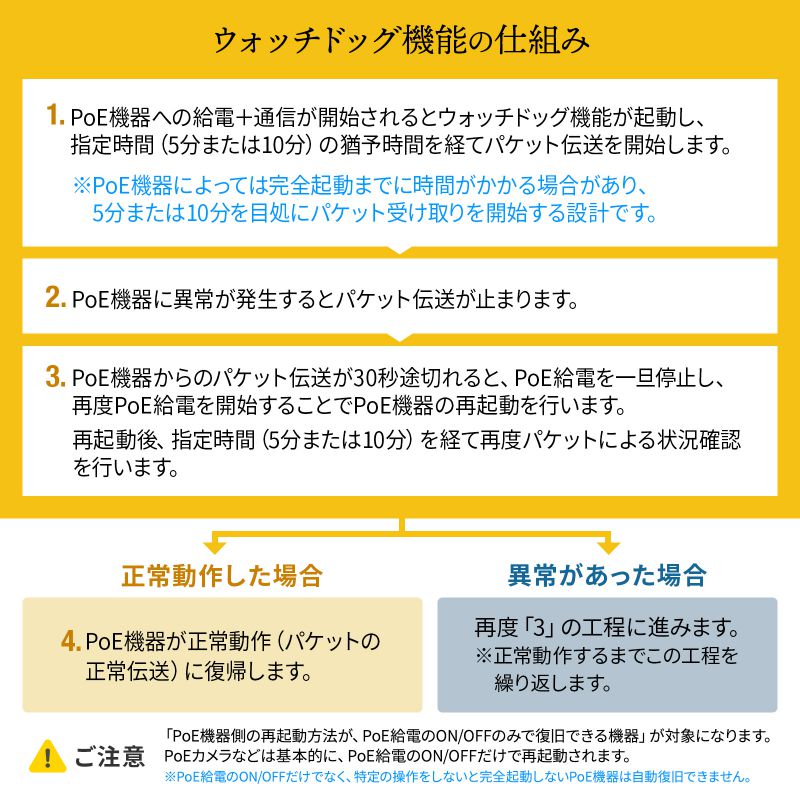

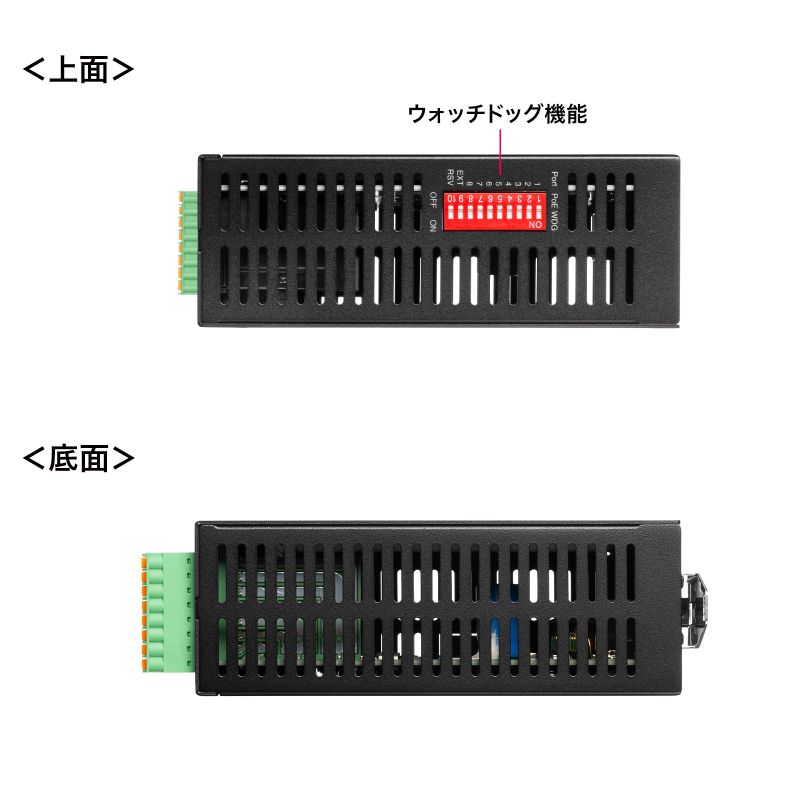

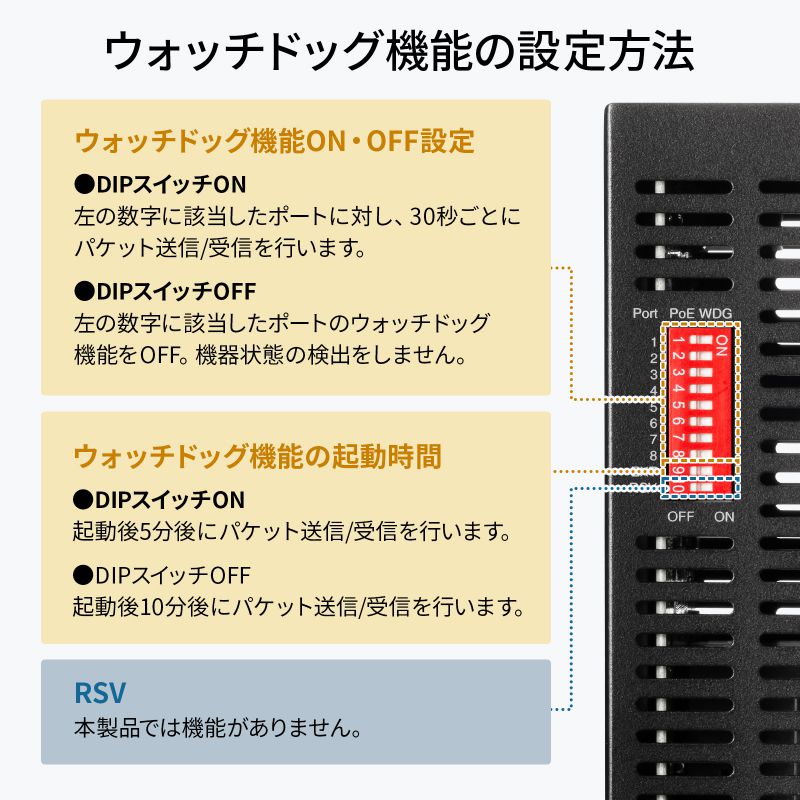

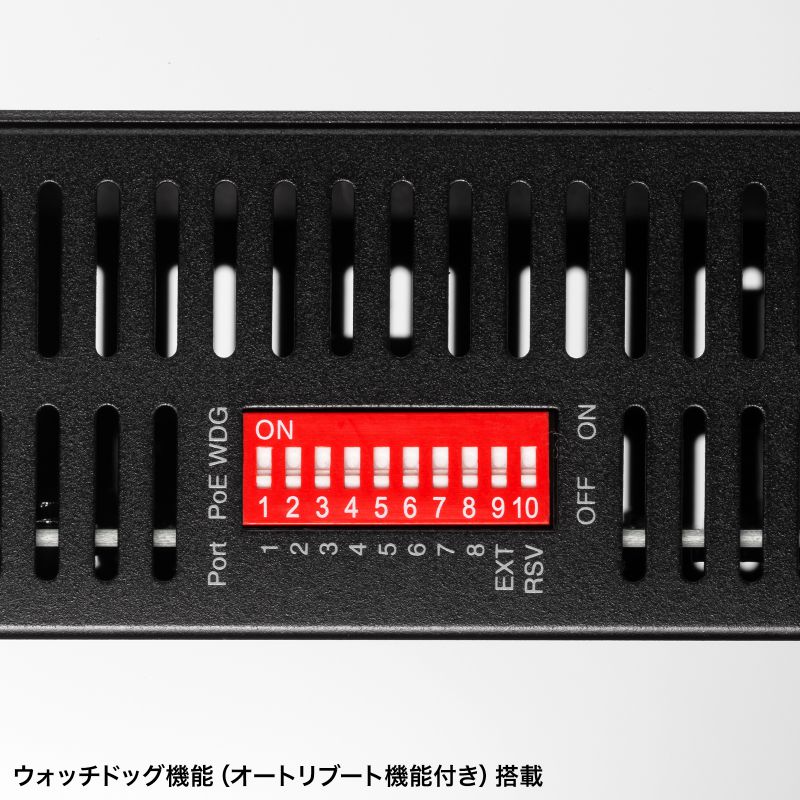

簡易ウォッチドッグ機能で、エラーを自動検知・復旧できる
アンマネージドスイッチながら簡易的なウォッチドッグ機能（オートリブート機能付き）を搭載しています。
接続されたPoE機器の状態を30秒ごとに確認し、エラー発生時にはPoE給電のON/OFF（リスタート）をすることでPoE機器の再起動を促し復旧作業を自動化させることができます。
各種認証を取得済み
高耐久性を実現する様々なEMS認証、EMI認証を取得しています。

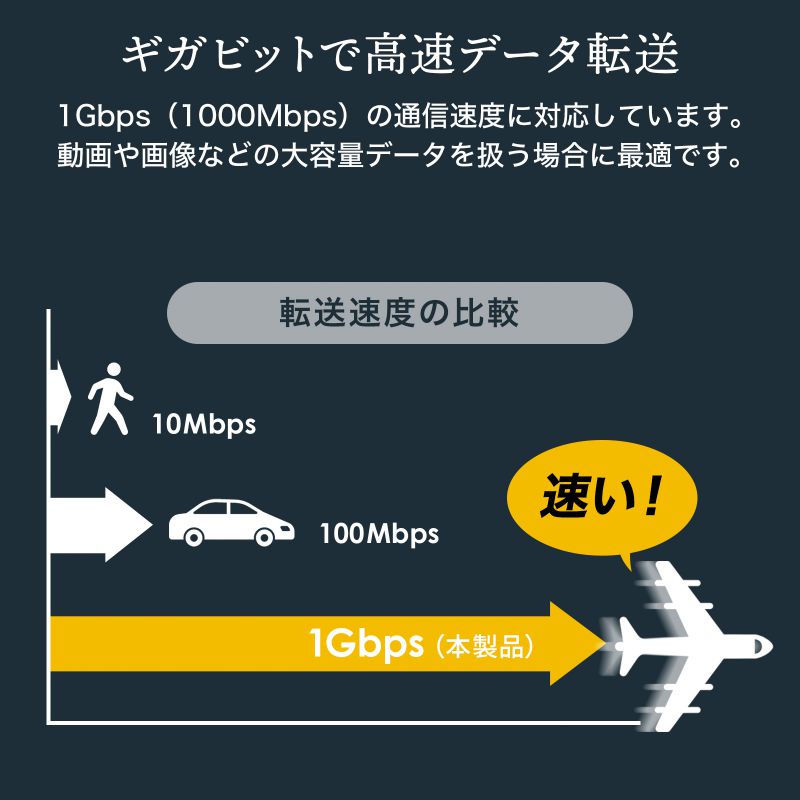

ギガビットで高速データ転送
1Gbps（1000Mbps）の通信速度に対応しており、動画や画像などの大容量データ転送に最適です。

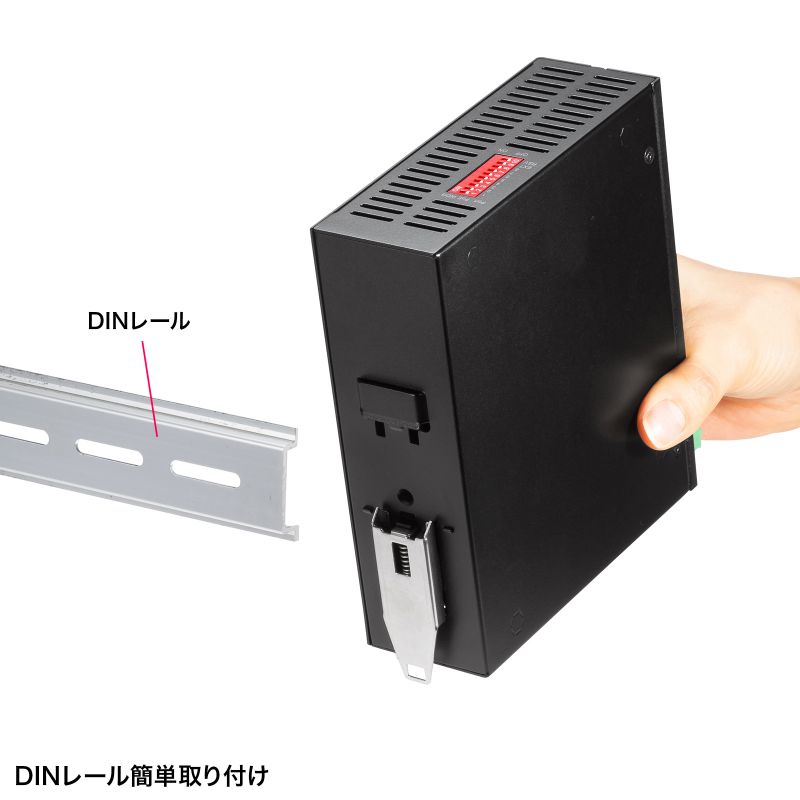

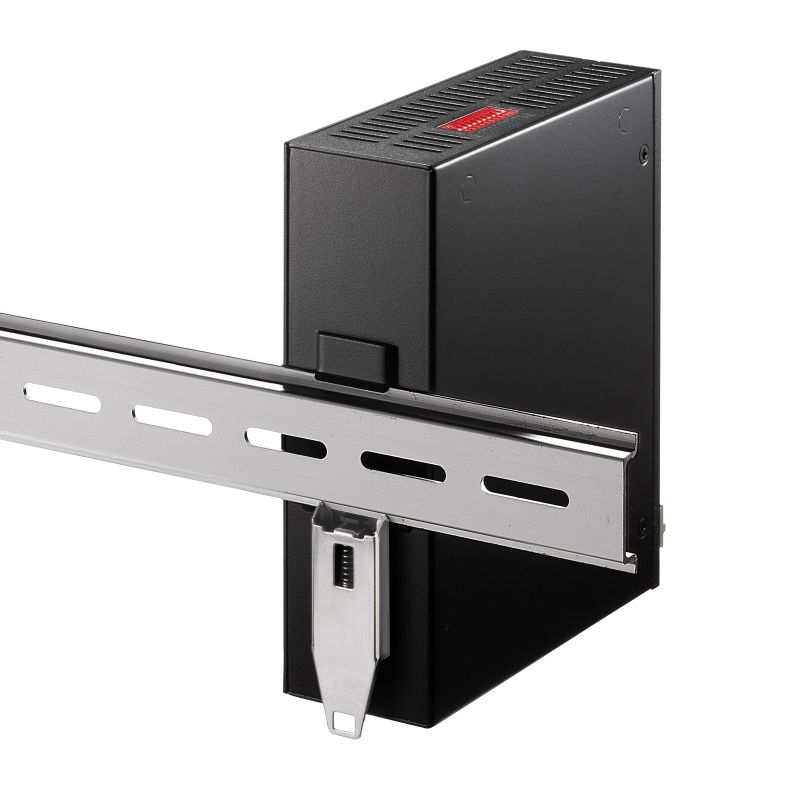

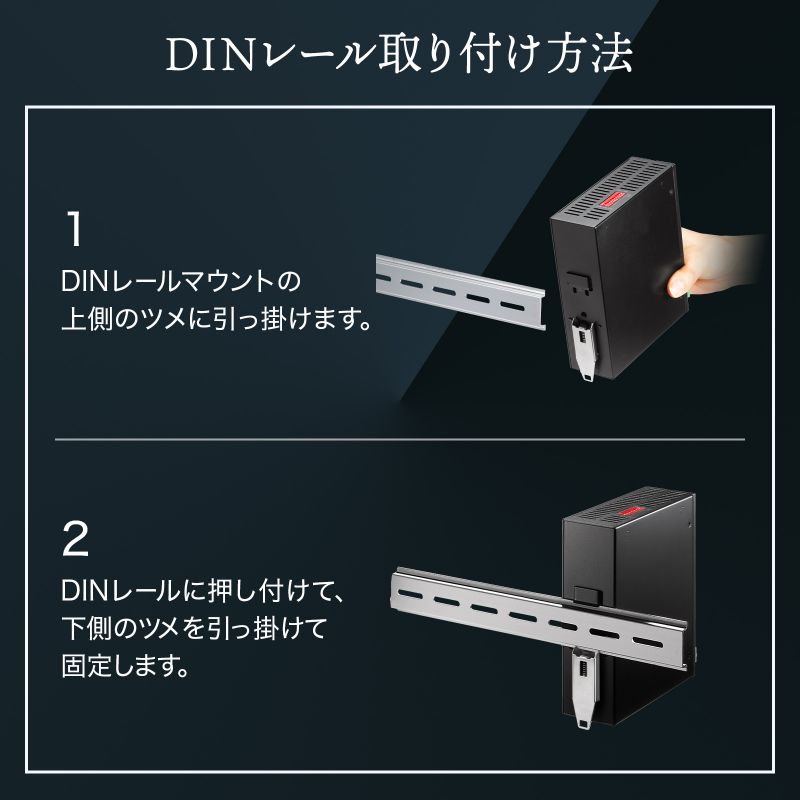

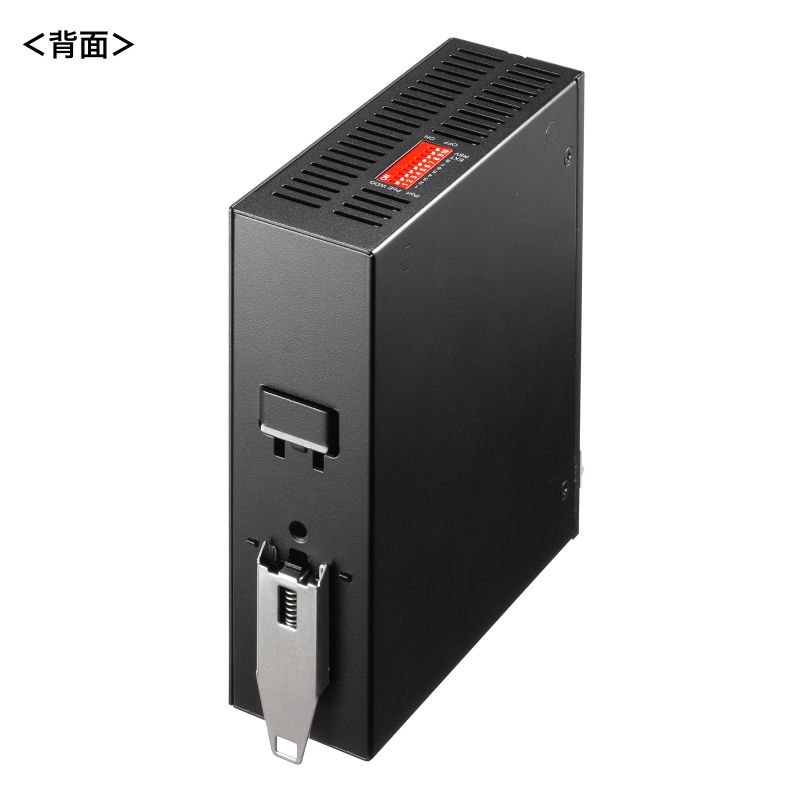

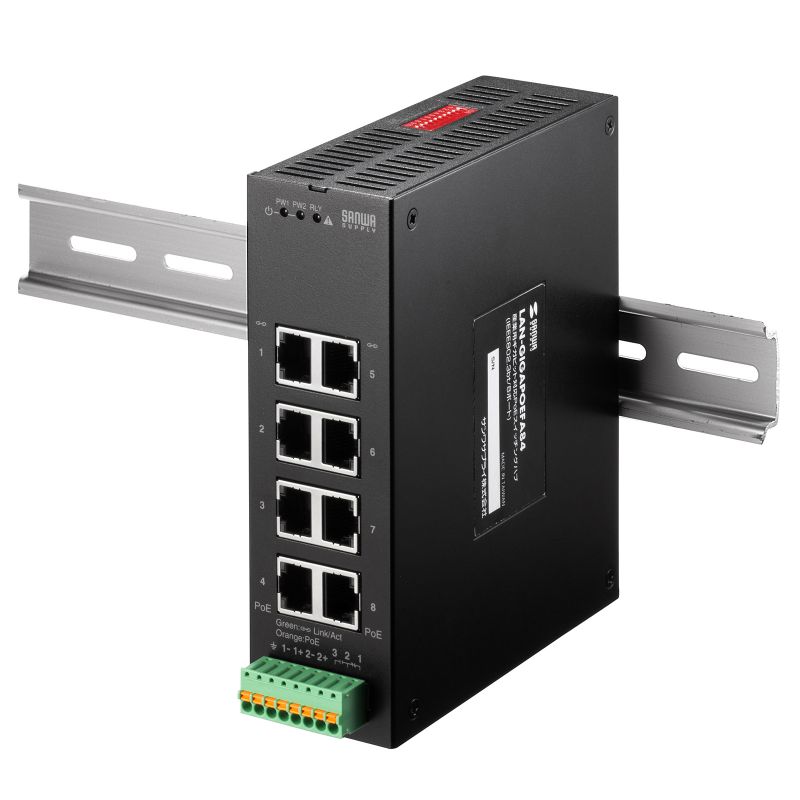

DINレール取り付け対応
本体にDINレールマウントが取り付けられているので、DINレールに引っ掛けて固定するだけで使用できます。

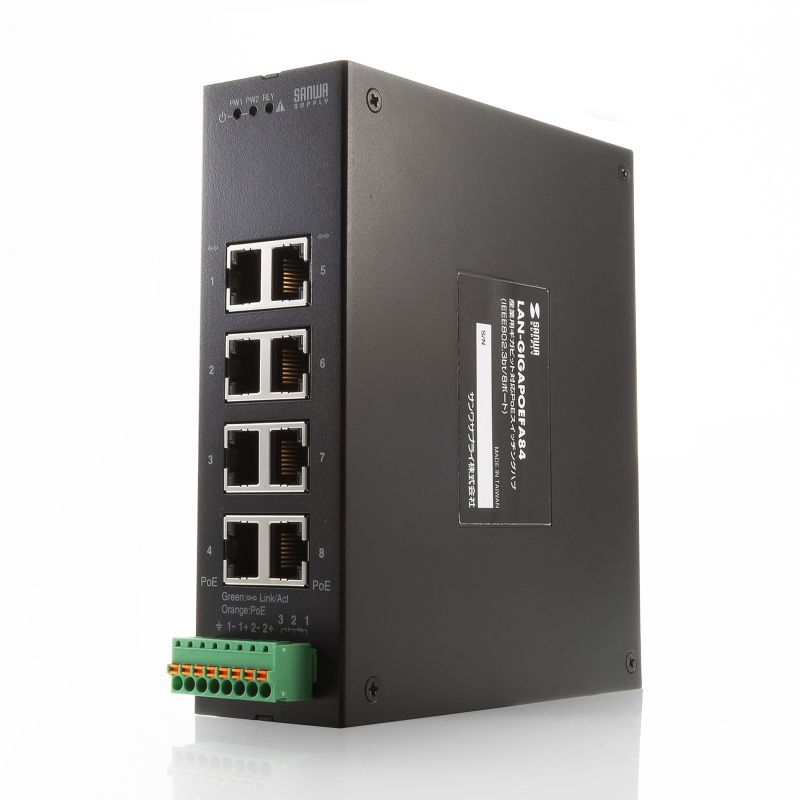

放熱性・耐久性に優れたメタル筐体
内部の熱を効率良く逃がすことのできるメタル筐体を採用。
プラスチック筐体と比べ、耐久性も高いのが特長です。

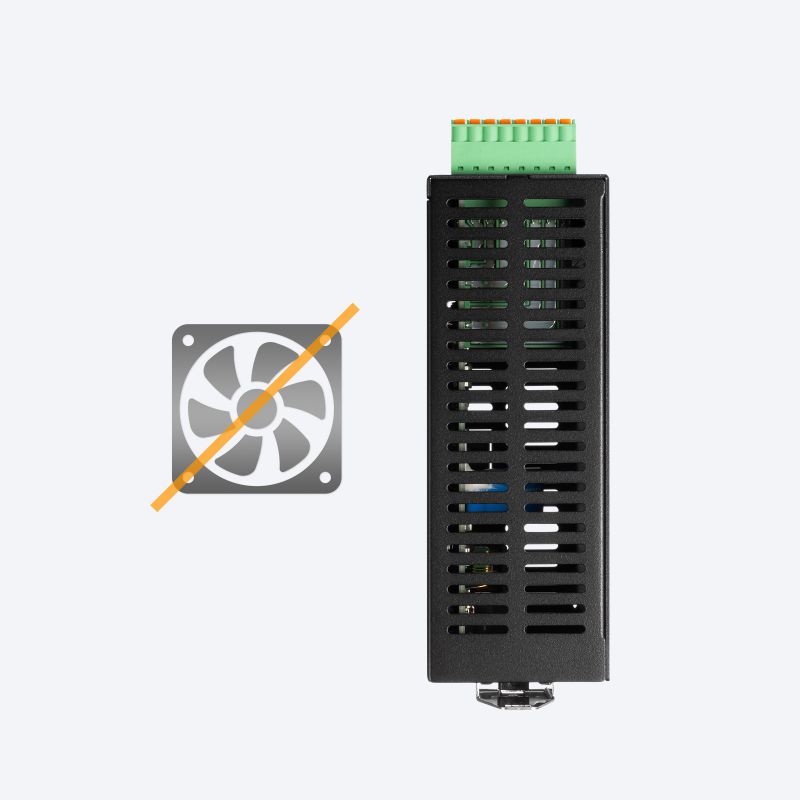

静音ファンレス仕様
静かなオフィスでも動作音を気にせず使用できます。

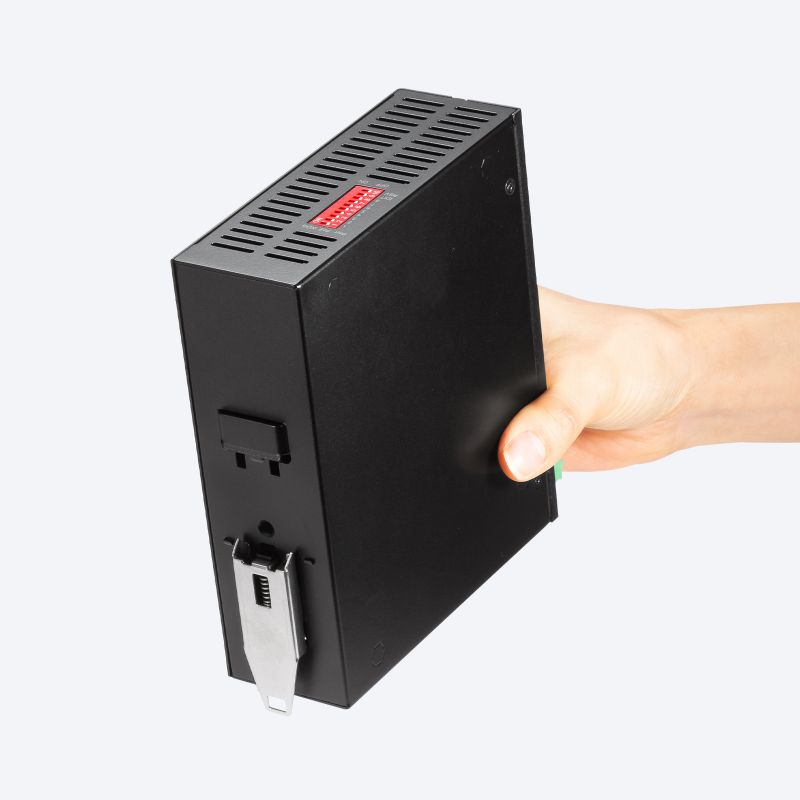

省スペース・コンパクト設計
DINレール取り付け時に省スペースに設置できるよう高さを抑えた、超コンパクト設計になっています。

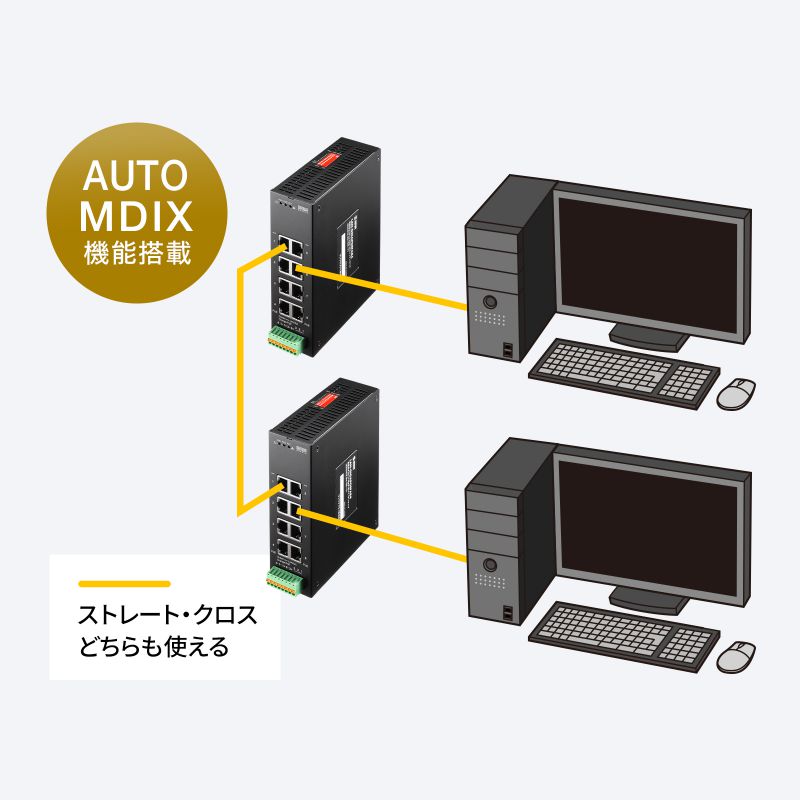

ストレート・クロスケーブル両対応
ストレートケーブル、クロスケーブルを自動認識する AUTO-MDIX機能を搭載しており、接続ミスを防ぎます。

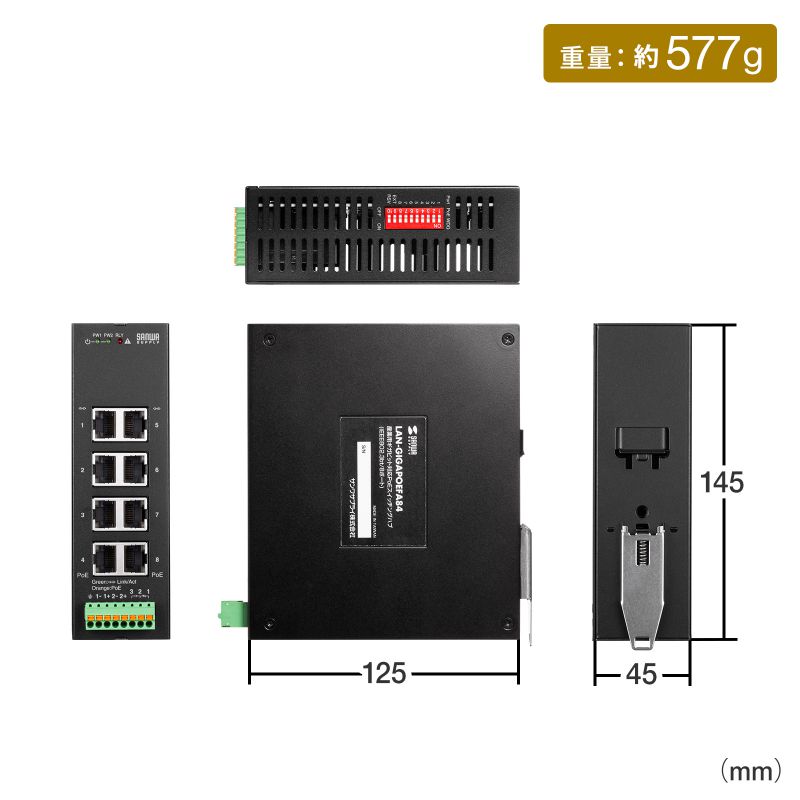

製品サイズ
産業用ギガスイッチングハブ 機能早見表

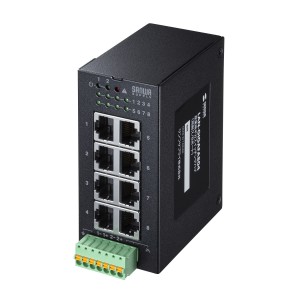

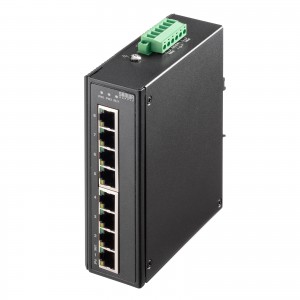

| 品番 | LAN-GIGAFA804 | LAN-GIGAPOEFA83 | LAN-GIGAPOEFA84 |
|---|---|---|---|
| 品名 | 産業用ギガスイッチングハブ（高耐久/8ポート） | 産業用ギガビット対応PoEスイッチングハブ （IEEE802.3at/8ポート） |
産業用ギガビット対応PoEスイッチングハブ （IEEE802.3bt/8ポート） |
| ポイント | 耐環境性、耐久性に優れた産業用イーサネットスイッチングハブ | 耐環境性、耐久性に優れておりPoE機器へ給電・通信に対応 | IEEE802.3bt(90W)での給電に対応し、消費電力の高いPoE機器の接続に対応。 |
 |
 |
 現在はこちらのページです |
|
| 定価 | ￥58,000 | ￥60,000 | ￥120,000 |
| ポート数 | 8 | 8 | 8 |
| 最大通信速度 | 1000Mbps(1000BASE-T) | 1000Mbps(1000BASE-T) | 1000Mbps(1000BASE-T) |
| PoE規格 | 非対応 | IEEE802.3af（15.4W） IEEE802.3at（30W） |
IEEE802.3af（15.4W) IEEE802.3at（30W) IEEE802.3bt（90W) |
| 電源 | ターミナルプラグ（DC12V～48V） | ターミナルプラグ（DC48V～56V） | ターミナルプラグ（DC46V～57V） |
| 冗長電源 | 対応 | 対応 | 対応 |
| DINレール取付 | 対応 | 対応 | 対応 |
| その他特長 | ー | ー | ・簡易ウォッチドッグ機能対応 |
仕様
| カラー | ブラック |
|---|---|
| ポート数 | 8ポート |
| 最大伝送速度 | 1000Mbps（1000BASE-T） |
| 準拠規格 | IEEE802.3（10BASE-T）
IEEE802.3u（100BASE-TX ） IEEE802.3ab（1000BASE-T） IEEE802.1p（QoS） IEEE 802.3az Energy Efficient Ethernet |
| アクセス方式 | CSMA/CD |
| スイッチング方式 | Store＆Forward |
| 通信モード | フルデュプレックス/ハーフデュプレックス |
| ポート構成 | 1～8ポート 1000BASE-T/100BASE-TX/10BASE-T、PoE/PoE+/PoE++ |
| PoE対応有無 | 対応 |
| PoE対応ポート出力 | af規格:15.4W/1ポート（最大）
at規格:30W/1ポート（最大） bt規格:90W/1ポート（最大） 全ポート合計270Wまで |
| PoE給電方式 | Alternative A、Alternative B |
| 適合LANケーブル | データ通信時/UTPカテゴリ5e以上（1000BASE-T）、UTPカテゴリ5以上（100BASE-TX）、UTPカテゴリ3以上（10BASE-T）
PoE通信時/UTPカテゴリ5e/6/6aストレートケーブルで24AWG以上の太さのもの ※PoE対応のLANケーブルをご使用ください。 |
| バッファメモリ | 1.5 Mbytes（各ポートに動的割り当て） |
| スイッチファブリック | 16Gbps |
| 最大パケット転送能力 | 11.9Mbps |
| フィルタリング速度 | 1488000パケット/秒（1000Mbps）、148800パケット/秒（100Mbps）、14880パケット/秒（10Mbps） |
| MACアドレステーブル | 4K |
| ジャンボフレーム | 対応（12Kbytes） |
| AutoMDI/MDI-X | 対応 |
| オートネゴシエーション | 対応 |
| 電源 | 46～57VDC （冗長電源）
※1系統だけの電源入力でも動作可能。2系統入力することで冗長電源に対応可能。 |
| 消費電力（最大） | 9.72W |
| 動作時環境条件 | 使用時温度/-10～60℃ 使用時湿度/5～95％（結露なきこと） |
| 保管時環境条件 | 保管時温度/-40～85℃ 保管時湿度/5～95％（結露なきこと） |
| 筐体材質 | メタル |
| ファン仕様 | 静音ファンレス |
| MTBF | 4754396時間（25℃） / 847570時間（60℃） |
| VCCI規格 | VCCI Class A |
| 適合規格 | FCC Part 15 Class A
ICES-003 EN 50121-4 EN 55032 EN 61000-6-4 EN 61000-6-2 EN 61000-4-2 (ESD) EN 61000-4-3 (Radiated RFI) EN 61000-4-4 (Burst) EN 61000-4-5 (Surge) EN 61000-4-6 (Induced RFI) EN 61000-4-8 (Magnetic field) |
| 防塵規格 | IP30 |
| リレー出力 | 電源2系統入力時にON
※リレー出力に接続する装置は1.0A＠DC24V以下でご使用ください。 |
| 電源逆極性保護 | 対応 |
| 過電流保護 | 対応 |
| サージ保護 | 6KV |
| 発熱量 | 972 KJ/h |
| サイズ | W45×D125×H145mm |
| 重量 | 約577g |
| セット内容 | 製品本体、DINレールマウント（出荷時取り付け済）、プラグ端子台、取扱説明書 |
特長
- 限られたスペースの過酷な環境で簡単に導入できるように設計された、産業用アンマネージドギガビットイーサネットスイッチングハブです。

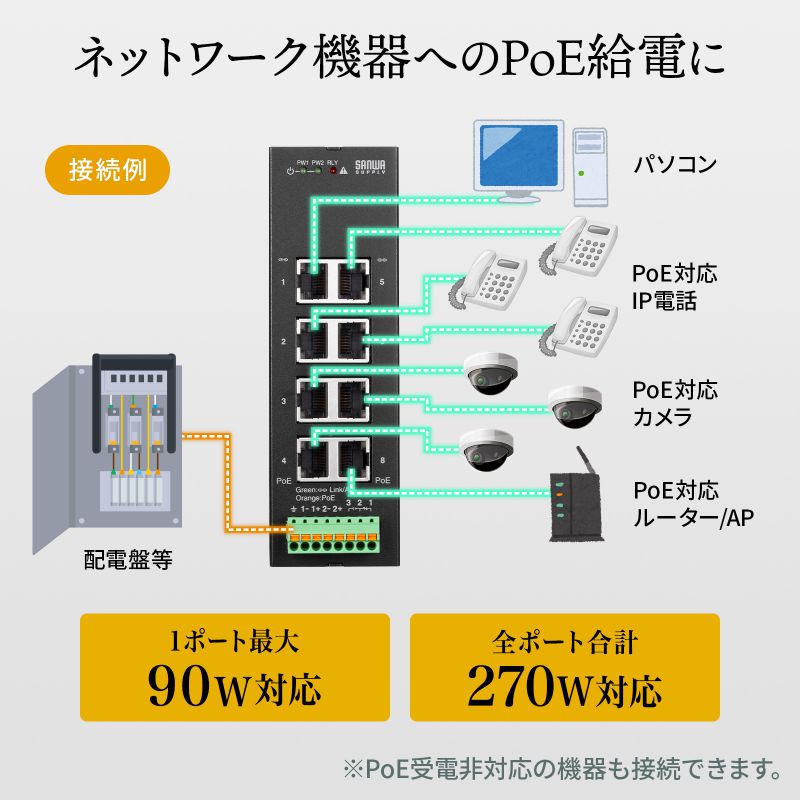

- IEEE802.3af/atだけでなくIEEE802.3bt（Class8/最大90W/ポート）に対応しており、消費電力の大きいドーム型PoEカメラや無線アクセスポイントなどへのPoE給電が可能です。（全ポート合計270Wまで）
- アンマネージドスイッチながら簡易的なウォッチドッグ機能（オートリブート機能付き）を搭載しており、接続されたPoE機器の状態を30秒ごとに確認。エラー発生時にはPoE給電のON/OFF（リスタート）をすることでPoE機器の再起動を促し復旧作業を自動化させることができます。
- 耐久性動作温度が－10℃～60℃に対応しており制御盤等での使用に最適です。
- DC46V～57Vの範囲に対応した冗長電源入力をサポートするので片方の電源にトラブルが発生しても、もう一方の電源に切り替えることで継続動作させることが可能です。
- DINレール取り付け可能です。マウントは取り付けられた状態になっています。
- 高耐久性を実現する様々なEMS認証、EMI認証を取得しています。
- ファンレス仕様なので動作音が静かです。
- 全ポートAUTO-MDIX、AUTO-Negotiation対応です。
≪ご注意≫
※本製品とPD機器（PoEカメラなど）の間にPoEインジェクターなどPoE給電機器を入れた場合はウォッチドッグ機能は動作しません。
※本製品とPD機器（PoEカメラなど）の間にPoEエクステンダーを入れた場合はウォッチドッグ機能は動作しますが全ての製品の動作を保証するものではありません。
