ディスプレイケーブル(複合同軸)(アナログRGB)
KB-CHD157Lの画像を表示しています。
- DOS/V DOS/V機用です
- PC98 NX NEC PC98NX用です
- NEC NEC用または最適な製品です
- Apple Apple Mac用または最適な製品です
- 各社 各社パソコンに対応します
- 複合同軸 R・G・B画像信号用に75Ω同軸ケーブルを使用、画質劣化が極めて少ないケーブルです
- 2重シールド 銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施し、ほとんどのノイズから守ります
- ツイストペア 芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています
- メタルシールド メタル処理を施してあり、外部ノイズに強く、電波障害（EMI）対策にも万全なFCC対策品です。 ※セントロニクスコネクタは、メタルシールドコネクタとなります
- 切削金メッキ 米国MIL規格に準拠の切削ピンを使用することにより、接点ノイズをシャットアウト
- 金pin 錆にも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン（コンタクト）を使用しています
- 特注可能 このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
- 価格お問合せ 販売店様への仕切価格が通常と異なる製品です。詳しくは担当営業までお問い合わせください。
KB-CHD157Lディスプレイケーブル（複合同軸・アナログRGB・7m）
仕様
| ケーブル長 | 7m |
|---|---|

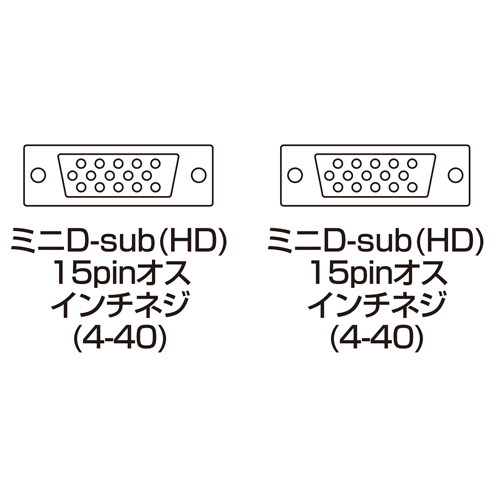

| コネクタ形状 | ミニD-sub（HD）15pinオス インチネジ（4-40）-
ミニD-sub（HD）15pinオス インチネジ（4-40） |
| ケーブル直径 | 7.4mm |
| ケーブル規格 | UL20276 |

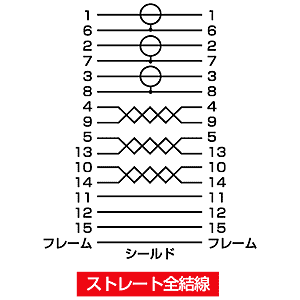

| 結線 | ストレート全結線 |
| 特注可能
1本から長さ変更などの特注生産が可能です。 ※1本からの特注の場合は、コネクタの材料はサンワサプライ規定のものを使用します。モールドまたはPC98カラーのコネクタのケーブルは、少量での特注生産はできません。ご了承ください。 |
|
特長

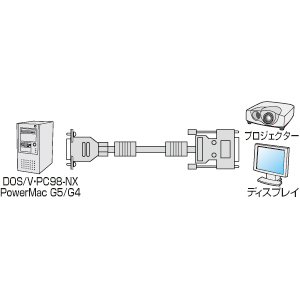

- DOS/Vパソコン本体とディスプレイを、またそれらを切替器・分配器と接続するためのケーブルです。
- R・G・Bの映像用信号に75Ω同軸ケーブルを使用している複合同軸ケーブルです。ノイズに強く信号損失も極めて少ないので、高解像度モードに対しても画像劣化が極めて少ない高品質なケーブルです。
- 銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。
- 芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています。
- メタル処理を施してあり、外部ノイズに強く、電波障害（EMI）対策にも万全なFCC対策品です。ケーブルシェルの取り外し可能で内部結線仕様の変更をすることができます。
※セントロニクスコネクタは、メタルシールドコネクタを使用しています。 - 米国MIL規格に準拠の切削ピンを使用することにより、接点ノイズをシャットアウトします。もちろんサビや経年変化による信号劣化などにも強い金メッキ処理を施しています。
- サビにも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン（コンタクト）を使用しています。
- RoHS指令に対応した製品です。
対応情報
| 対応機種 | ＜パソコン＞
各社DOS/Vパソコン NEC PC98-NXシリーズ、NEC PC-9821シリーズ ※ミニD-sub（HD）15pinディスプレイポートを持つ機種。 ※詳しくは、インターフェース一覧をご覧ください。 ・（NEC） |
|---|---|
| 製品関連ページ | Apple iMac、Power Mac G4・G3、PowerBookシリーズ、iBookシリーズなど
※ミニD-sub（HD）15pinディスプレイポートを持つ機種。 ※詳しくは、インターフェース一覧をご覧ください。 ・（Mac） ＜ディスプレイ＞ 各社アナログRGBディスプレイ ※ミニD-sub（HD）15pinポートを持つ機種。 ＜切替器＞ 各社切替器 ※ミニD-sub（HD）15pinポートを持つ全回路切替器。 |
よくある質問（Q&A）
-

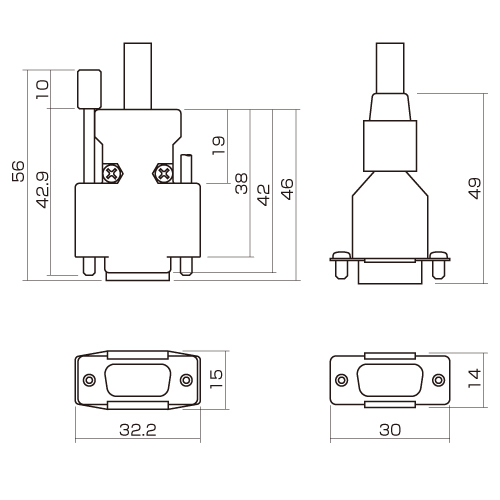

コネクタの横幅の最大外寸は？
