ディスプレイケーブル(複合同軸)(アナログRGB)。30m・コア付き。
KB-CHD1520Nの画像を表示しています。
- 各社 各社パソコンに対応します
- DOS/V DOS/V機用です
- PC98 NX NEC PC98NX用です
- NEC NEC用または最適な製品です
- Apple Apple Mac用または最適な製品です
- 複合同軸 R・G・B画像信号用に75Ω同軸ケーブルを使用、画質劣化が極めて少ないケーブルです
- 2重シールド 銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施し、ほとんどのノイズから守ります
- ツイストペア 芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています
- メタルシールド メタル処理を施してあり、外部ノイズに強く、電波障害（EMI）対策にも万全なFCC対策品です。 ※セントロニクスコネクタは、メタルシールドコネクタとなります
- 金pin 錆にも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン（コンタクト）を使用しています
- コア付き ケーブルから伝送されるノイズを効果的に吸収するノイズフィルターの機能を持つフェライトコアが装着されています
- ストレート結線 ストレート結線です
- 特注可能 このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
- 納期お問合せ 納品まで非常に時間が掛かる製品です。納期につきましては担当営業までお問い合わせください。
- 価格お問合せ 販売店様への仕切価格が通常と異なる製品です。詳しくは担当営業までお問い合わせください。
- RoHS 10鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
ディスプレイケーブル（複合同軸・アナログRGB・30m・コア付き）
KB-CHD1530N
長さ違い製品
| 写真 | 品番 | 特長 | 価格(税込) |
|---|---|---|---|
 |
KB-CHD155N | 5m |
¥22,880
|
 |
KB-CHD1520N | 20m・コア付き |
¥56,870
|

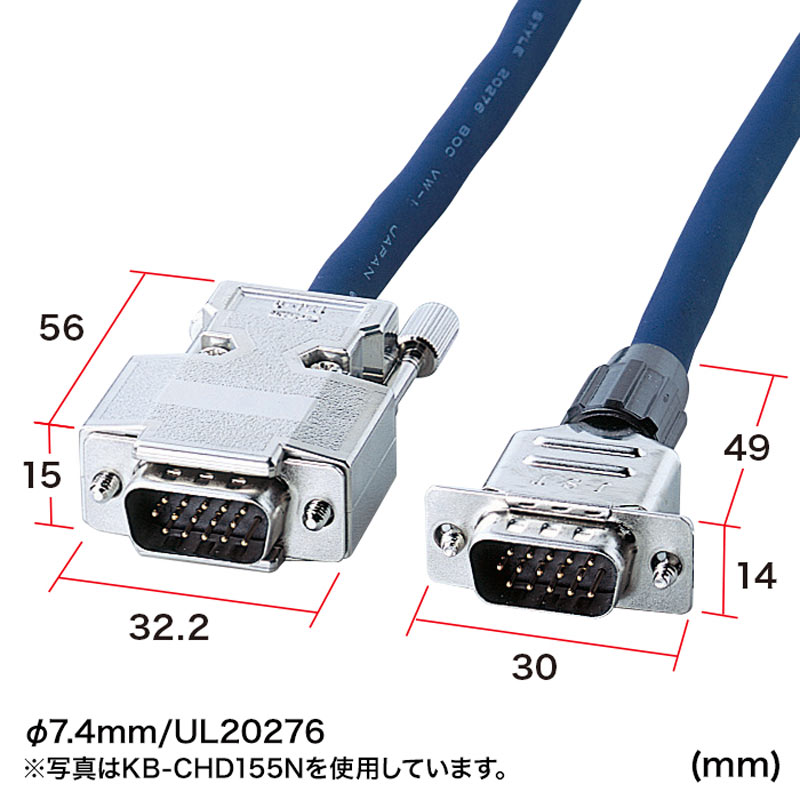

KB-CHD1530Nディスプレイケーブル（複合同軸・アナログRGB・30m・コア付き）

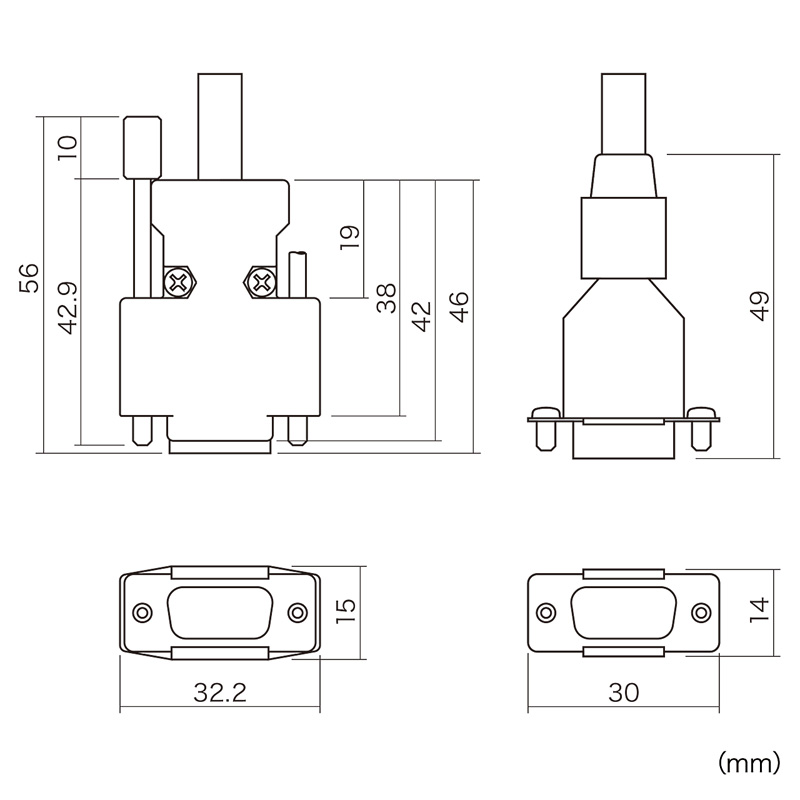

仕様
| ケーブル長 | 30m |
|---|---|

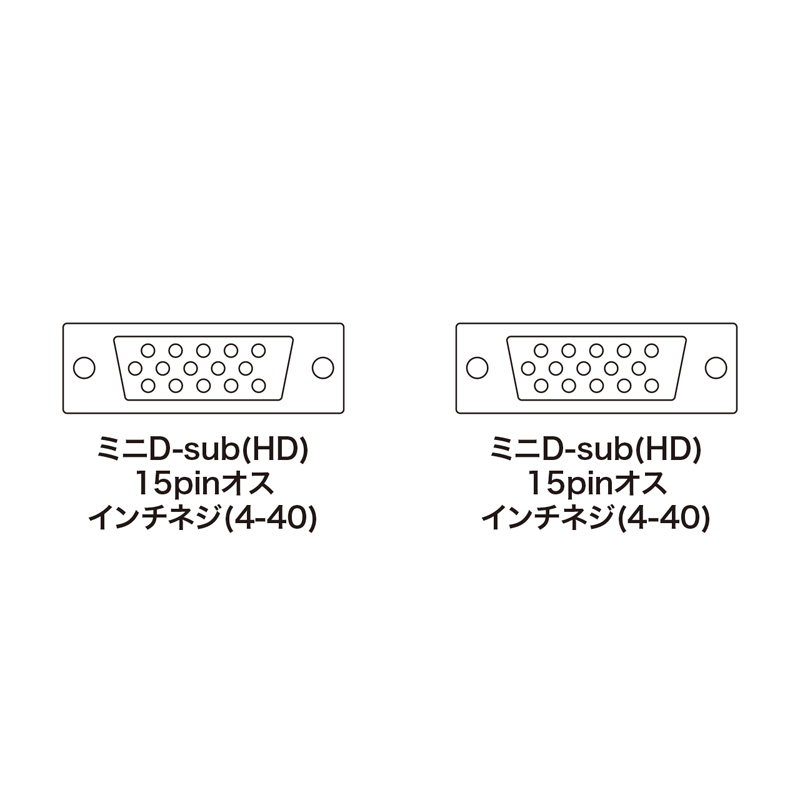

| コネクタ | ミニD-sub（HD）15pinオス(インチネジ:4-40)(メタル処理コネクタ)-
ミニD-sub（HD）15pinオス(インチネジ:4-40)(メタルシールドコネクタ(小型)) |
| ケーブル直径 | 7.4mm |
| ケーブル規格 | UL20276 |

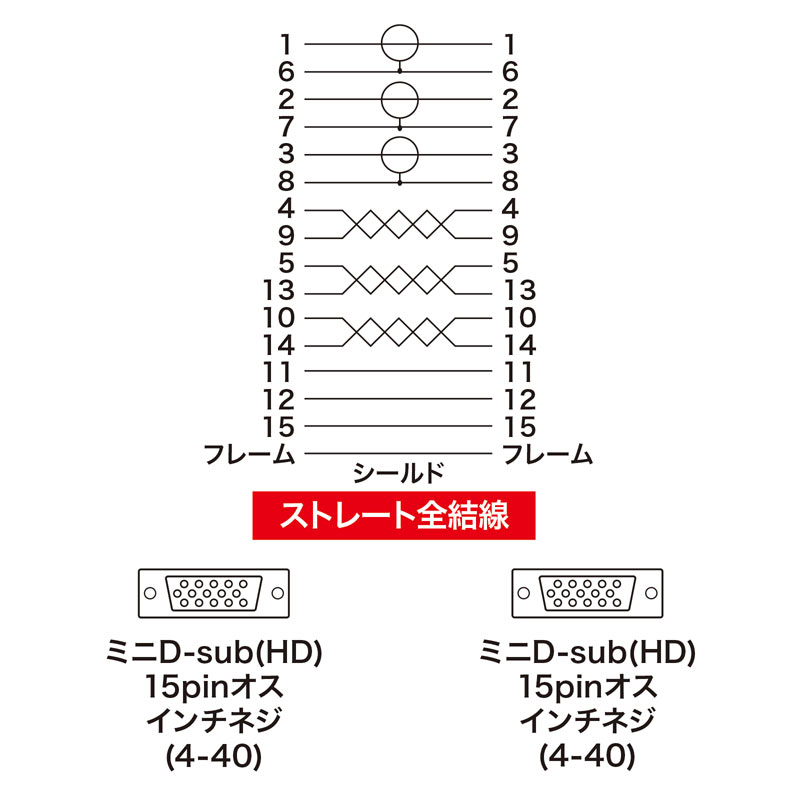

| 結線 | ストレート全結線(複合同軸ケーブル） |
| 特注可能
1本から長さ変更などの特注生産が可能です。 ※1本からの特注の場合は、コネクタの材料はサンワサプライ規定のものを使用します。モールドまたはPC98カラーのコネクタのケーブルは、少量での特注生産はできません。ご了承ください。 |
|
特長

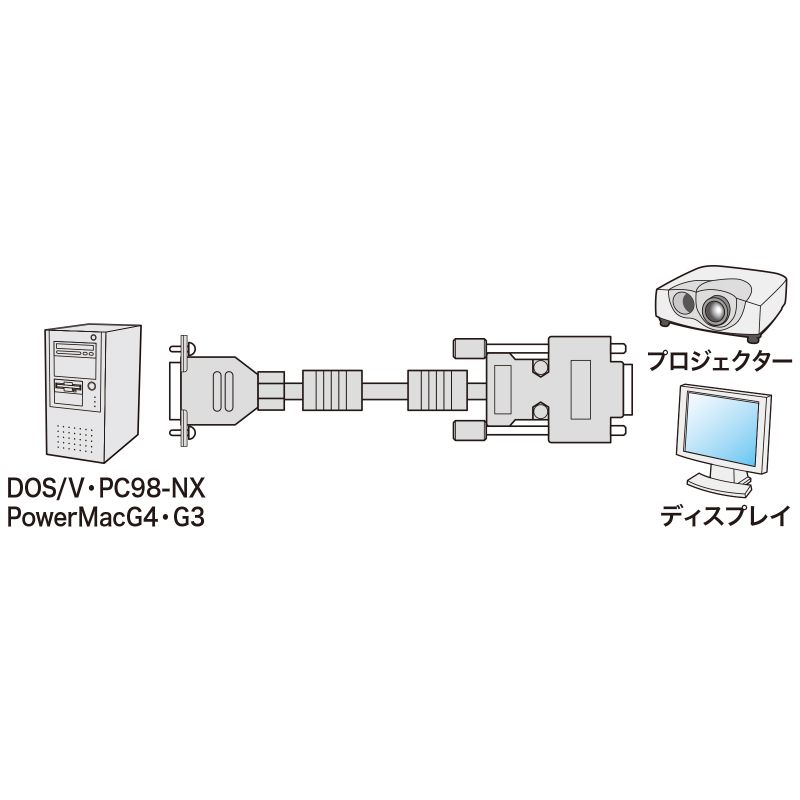

- Windows搭載(DOS/V)パソコンのほか、各社パソコン本体とディスプレイを接続するためのケーブルです。
- R・G・Bの映像用信号に75Ω同軸ケーブルを使用している複合同軸ケーブルです。ノイズに強く信号損失も極めて少ないので、高解像度モードに対しても画像劣化が極めて少ない高品質なケーブルです。
- ミニD-sub 15pin全てを接続しているストレート全結線タイプです。
- 銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。
- 芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています。
- メタル処理を施してあり、外部ノイズに強く、電波障害（EMI）対策にも万全なFCC対策品です。金属製のコネクタカバーで高水準のシールド効果を発揮します。
- 米国MIL規格に準拠の切削ピンを使用することにより、接点ノイズをシャットアウトします。もちろんサビや経年変化による信号劣化などにも強い金メッキ処理を施しています。
- サビにも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン（コンタクト）を使用しています。
- 高周波ノイズを吸収するフェライトコアをケーブル両端に装着しています。
- VESA DDCI規格に準拠しています。
- WindowsのPlug＆Playに対応しています。
- 簡素化した簡易包装パッケージで、使用後のごみも減らせて開梱作業も簡単です。
対応情報
| 対応機種 | ＜パソコン＞
Windows搭載（DOS/V）パソコン、NEC PC98-NXシリーズ・PC-9821シリーズ、Apple iMac、Power Mac G4・G3、PowerBookシリーズ、iBookシリーズなど ※ミニD-sub（HD）15pinディスプレイポートを持つ機種 ＜ディスプレイ＞ 各社アナログRGBディスプレイ、プロジェクターなど ※ミニD-sub（HD）15pinポートを持つ機種 |
|---|
