丸型12ピンコネクタのCCDカメラに対応した、CCDカメラケーブル。アナログロボット CCD・2m
KB-CCDR-01Nの画像を表示しています。
- 納期お問合せ 納品まで非常に時間が掛かる製品です。納期につきましては担当営業までお問い合わせください。
- 特注可能 このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
長さ違い製品
| 写真 | 品番 | 特長 | 価格(税込) |
|---|---|---|---|
 |
KB-CCDR-01N | 1m |
¥26,070
|
|
KB-CCDR-03N | 3m |
¥32,890
|
|
KB-CCDR-05N | 5m |
¥39,600
|
|
KB-CCDR-10N | 10m |
¥56,650
|
KB-CCDR-02NCCDカメラケーブル 2m
-
耐屈曲性を有したロボットケーブル
屈曲性に優れたロボットケーブルで、工場の製造ラインにおいて商品のパッケージや電子部品などの外観検査用可動式カメラとの接続に対応します。

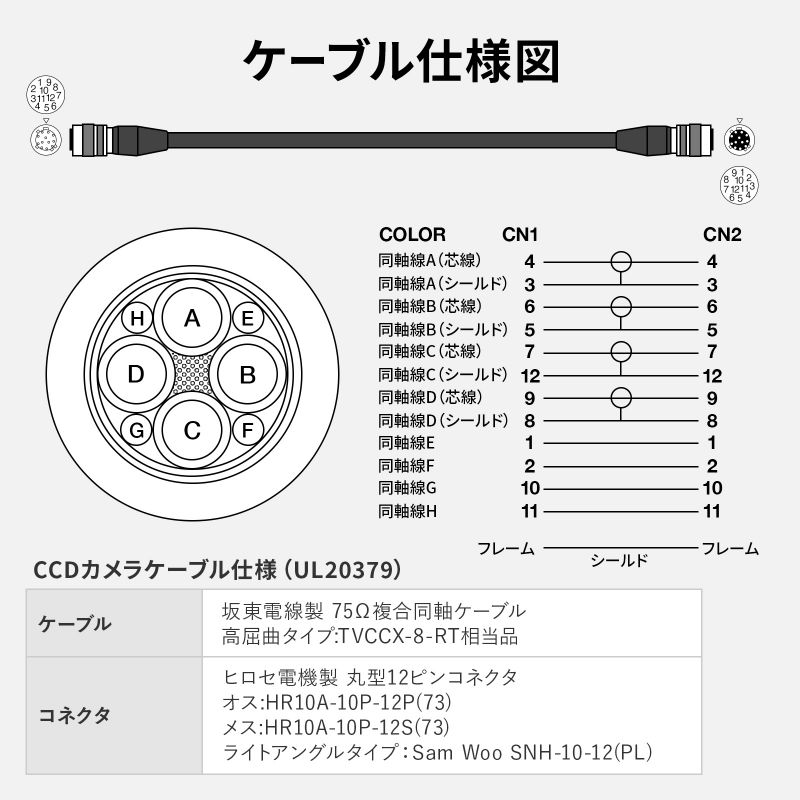

仕様
| ケーブル長 | 2m |
|---|---|
| カラー | ブラック |
| コネクタ形状 | ヒロセ電機製丸型12ピンコネクタ
オス/HR10A-10P-12P（73） メス/HR10A-10P-12S（73） |
| ケーブル導体 | 75Ω複合同軸ケーブル |
| ケーブル直径 | 6.8mm |
| 検査 | 100％導通検査 |
| 特性インピーダンス | 75Ω |
| ケーブル芯数 | 8芯（複合同軸入り8芯） |
| 使用ケーブル | 75Ω複合同軸ケーブルTVCCX-8-RT相当、高屈曲タイプ |
| ケーブル規格 | UL20379 |
特長
- 丸型12ピンコネクタを持つアナログタイプのCCDカメラ～フレームグラバーボード/画像コントローラ間などに接続できす。
- 90度屈曲試験（100万回）及びU字屈曲試験（1000万回）を行っている高屈曲タイプのCCDカメラ用ロボットケーブルで、可動する機器に対応します。
- ヒロセ電機の丸型12ピンコネクタを標準採用しています。
対応情報
| 対応環境（機器） | CCDアナログカメラ～フレームグラバーボード/画像コントローラ機器 |
|---|
ラインアップ
長さ違い（全4件）
