「Camera Link」インターフェース規格対応、カメラリンクPoCL細径ロボットケーブル。SDR/MDR・5m。

通常画面表示

KB-CAMRPOSM-05 / カメラリンクPoCLロボットケーブル 5m

KB-CAMRPOSM-01の画像を表示しています。

KB-CAMRPOSM-05 / カメラリンクPoCLロボットケーブル 5m
KB-CAMRPOSM-05 / カメラリンクPoCLロボットケーブル 5m
KB-CAMRPOSM-05 / カメラリンクPoCLロボットケーブル 5m
KB-CAMRPOSM-05 / カメラリンクPoCLロボットケーブル 5m
KB-CAMRPOSM-05 / カメラリンクPoCLロボットケーブル 5m
  • 納期お問合せ
    納品まで非常に時間が掛かる製品です。納期につきましては担当営業までお問い合わせください。
  • 特注可能
    このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
  • RoHS 6
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

カメラリンクPoCLロボットケーブル 5m

KB-CAMRPOSM-05 new

JANコード
4969887769652
標準価格
¥52,800（税抜き ¥48,000）

KB-CAMRPOSM-05カメラリンクPoCLロボットケーブル 5m
×

この製品の画像をダウンロード

仕様

ケーブル長 5m
カラー ブラック（つや消し）

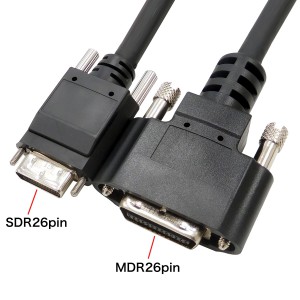

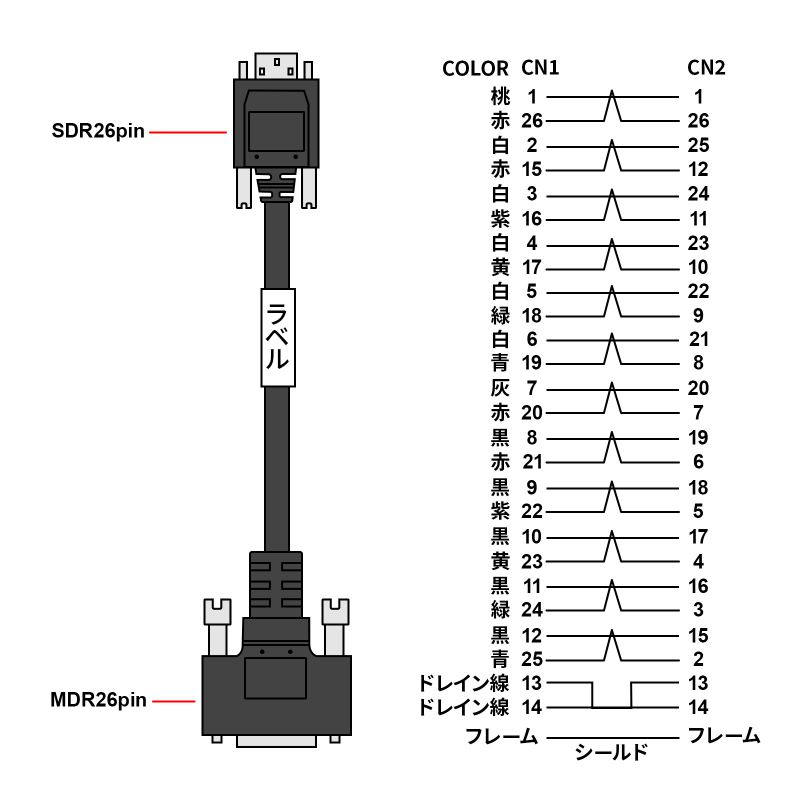

コネクタ形状 SDR26pinオス－MDR26pinオス
固定ネジ/
MDR…インチ（#4-40）
SDR…M2
ケーブル導体 30AWG
ケーブル直径 6.9mm
検査 100％導通検査
特性インピーダンス 100±10Ω
ケーブル芯数 26芯
ケーブル規格 UL20379
ケーブル定格 30V 80℃
ジャケット（カラー） 耐熱PVC（ブラックつや消し）
対内伝搬遅延時間差 50ps/m MAX
遅延時間（Time delay） 4.5±0.3ns/m
許容曲げ半径 55.2mm
Camera Link Base/Medium/Full Configuration
屈曲データ（右記結果は試験結果であり、保証値ではありません） 【90度屈曲試験結果】100万回以上
屈曲試験条件/
荷重…500gf
屈曲角度…左右90度
速度…40回/分
マンドレル径…半径40mm
【摺動屈曲試験結果】1,000万回以上
摺動屈曲試験条件/
曲げ半径…100mm
移動速度…30回/分
ストローク…約1m

特長

  • CCDカメラとフレームグラバー間の接続に使用される「Camera Link」インターフェイス規格対応のケーブルです。
  • PoCL（Power over Camera Link）対応のカメラと接続することで電源供給も可能です。
  • 耐屈曲性を有しており、可動するカメラに対応します。
  • 従来品のロボットケーブルに比べ、仕上がり外径を2.3mm細くすることで機器内部の取り回しやすさを実現します。
  • サイドスクリューロックネジにより確実な固定を実現します。
  • 工場の製造ラインにおいて、商品のパッケージや電子部品などの外観検査用可動式カメラとの接続に使用できます。
  • ベースコンフィグ・ミディアムコンフィグ・フルコンフィグに対応しています。

対応情報

対応環境（機器） Camera Linkインターフェイス規格対応の機器

ラインアップ

長さ違い（全3件）
1m
KB-CAMRPOSM-01 [NEW]
2m
KB-CAMRPOSM-02
3m
KB-CAMRPOSM-03 [NEW]
