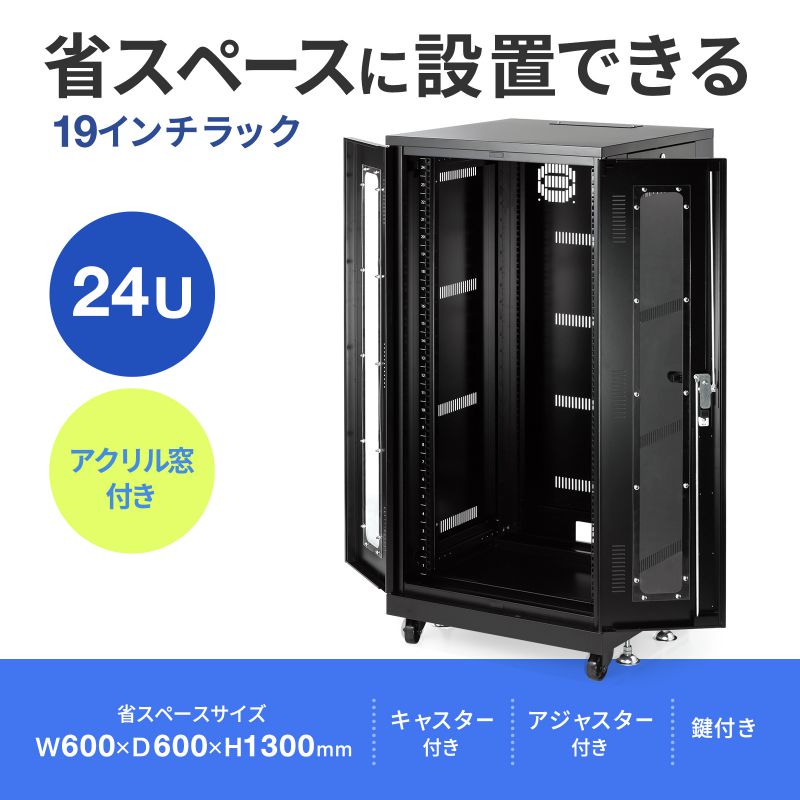

狭いスペースへの設置に最適、組み立て式19インチラック。24U。パネル仕様。
- 大型キャスター付き 大型サイズ（直径75mm以上）のキャスターを標準装備しています
- アジャスター付き 機器や地震による揺れを最小限に抑えるアジャスター付きです
- 鍵付き 盗難・イタズラ防止用の鍵が付いています
- ケーブル口付き ケーブル処理が行えるコード落とし付きです
- 19インチマウント対応 19インチマウントに対応しています
- 電動ドライバー使用推奨 組み立て時に電動ドライバーの使用を推奨します※当サイトより組立説明書がダウンロードできます
- ノックダウン組立式 お客様での組立になります※当サイトより組立説明書がダウンロードできます
- 特注可能 このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
- 日本製 日本で製造された製品です
- RoHS 10鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
- 大物製品梱包サイズの3辺合計が1600mm以上の製品です

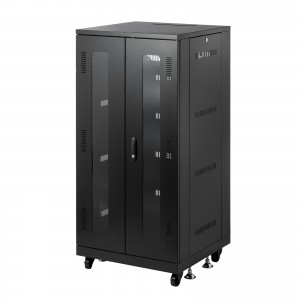

19インチラック（24U）
CP-SVNA2460BK
- JANコード
- 4969887144213
- 標準価格
- ¥291,500（税抜き ¥265,000）
CP-SVNA2460BK19インチラック（24U）

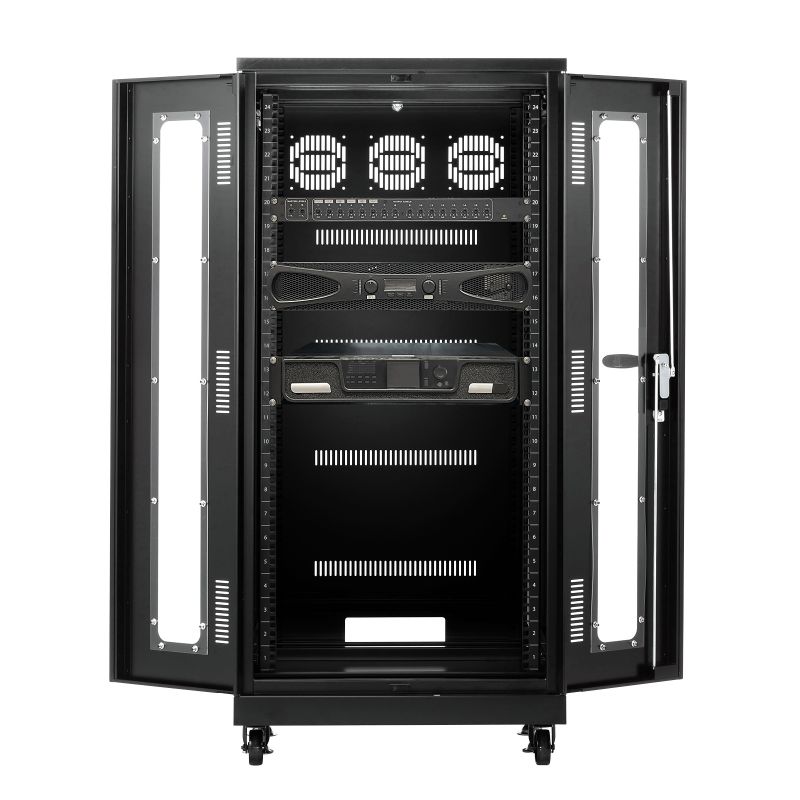

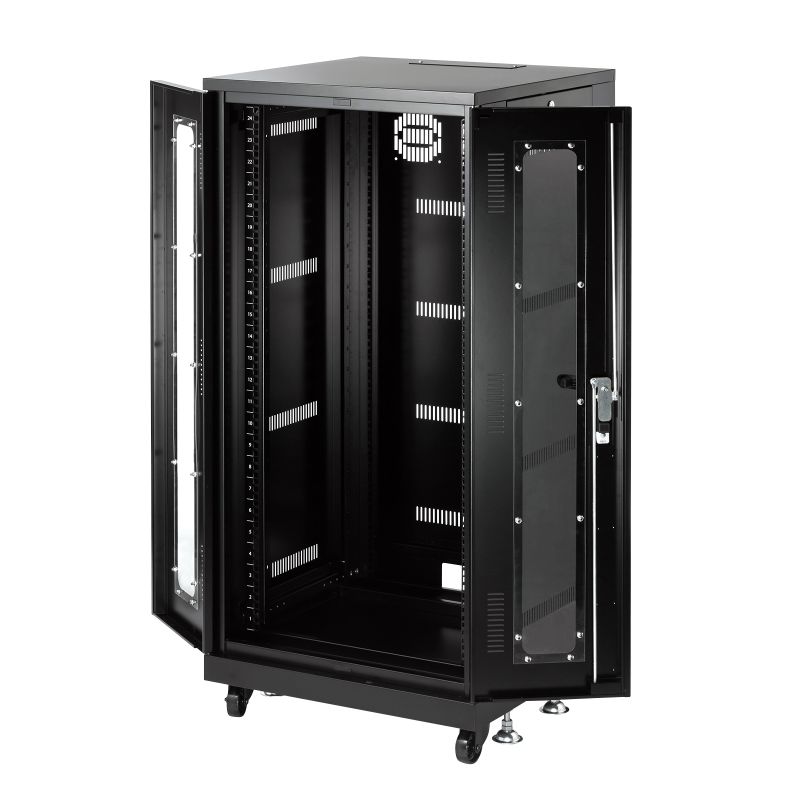

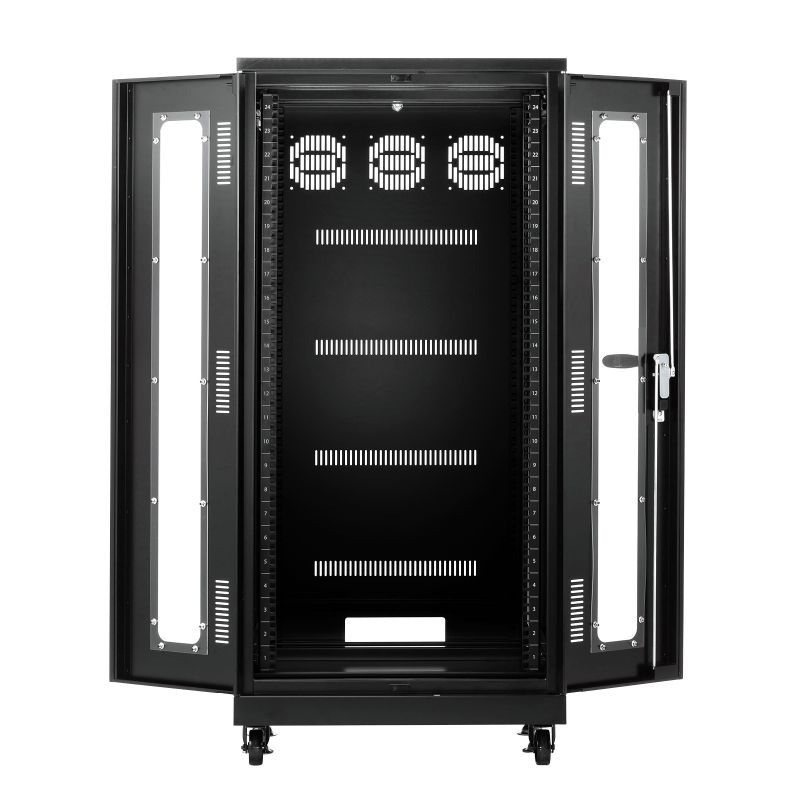

狭いスペースでメンテナンスできる観音開き扉
観音開きの扉は、1枚扉のものより約半分のスペースで開閉できるので、狭いスペースでも
メンテナンス作業が可能です。

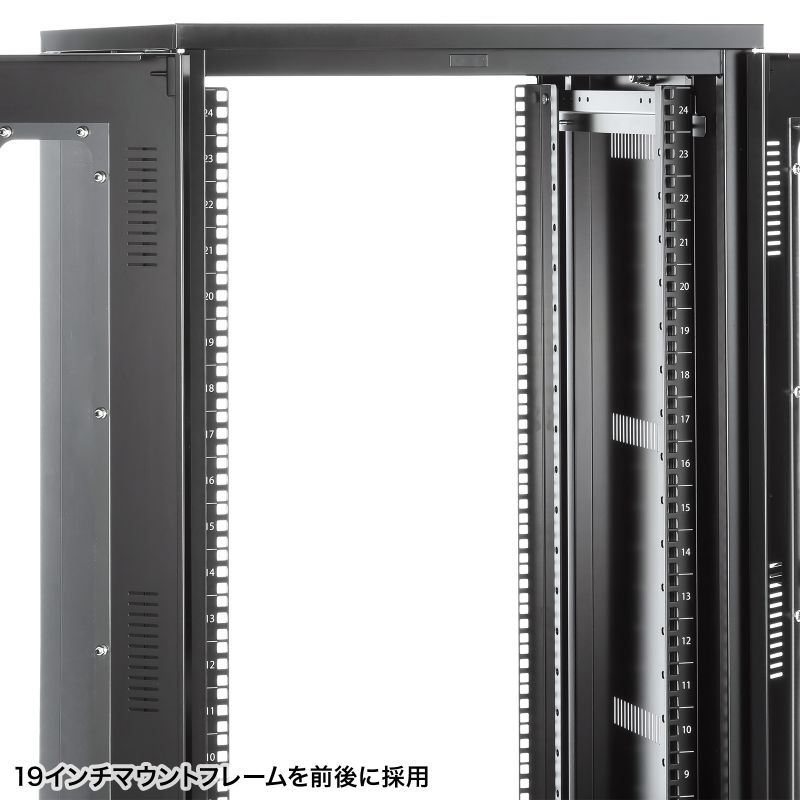

19インチマウントに対応

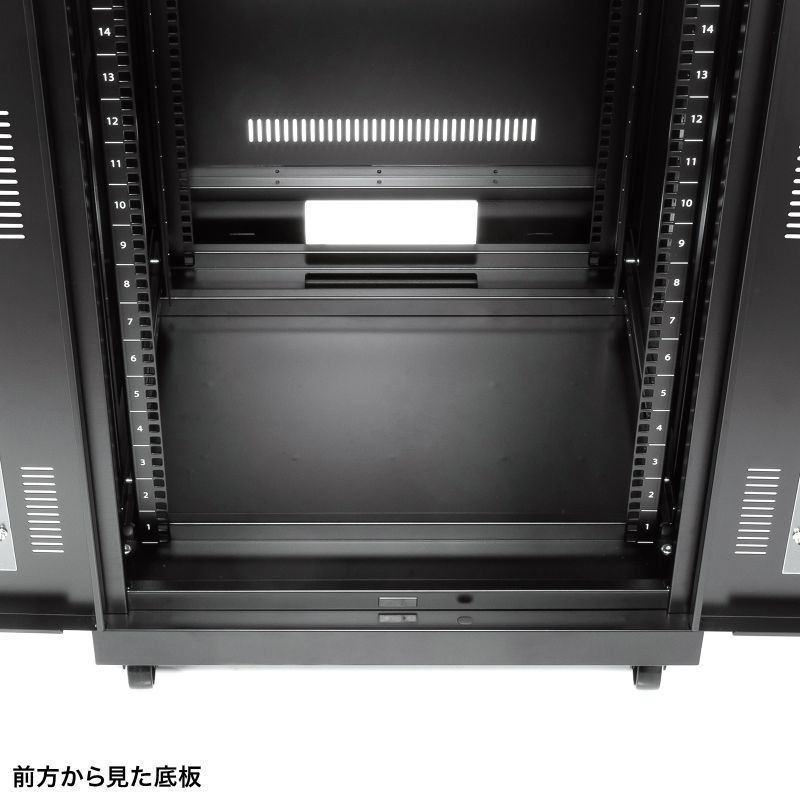

19インチマウントフレーム(EIA規格)を前後（4ポスト）に採用しています。

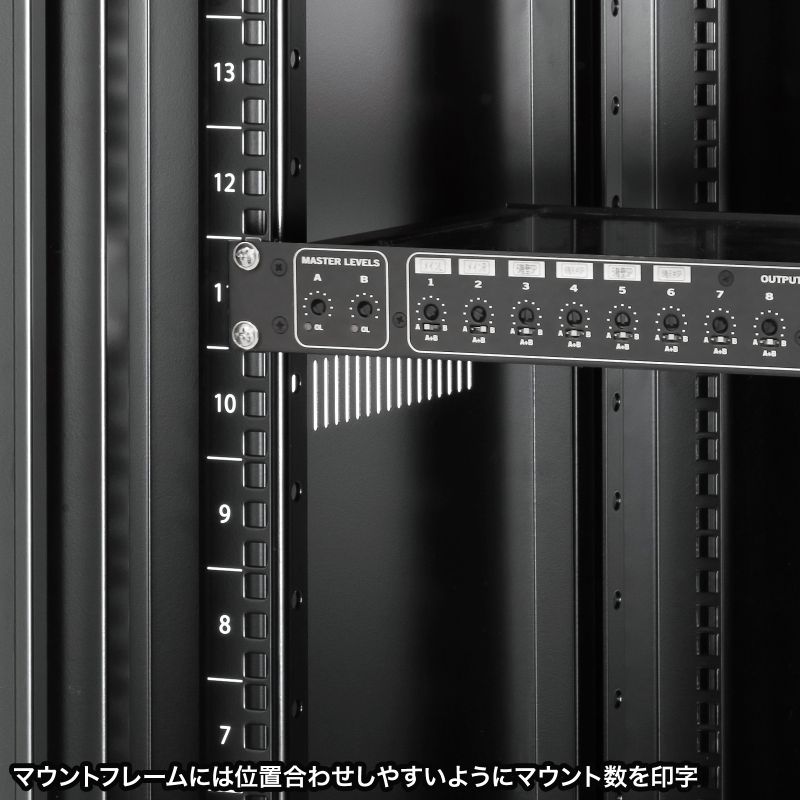

設置に便利なユニット番号付き
ユニット番号が大きめに印字されているので、機器のレイアウト作業時に取り付け穴を間違えずに
取付けられます。

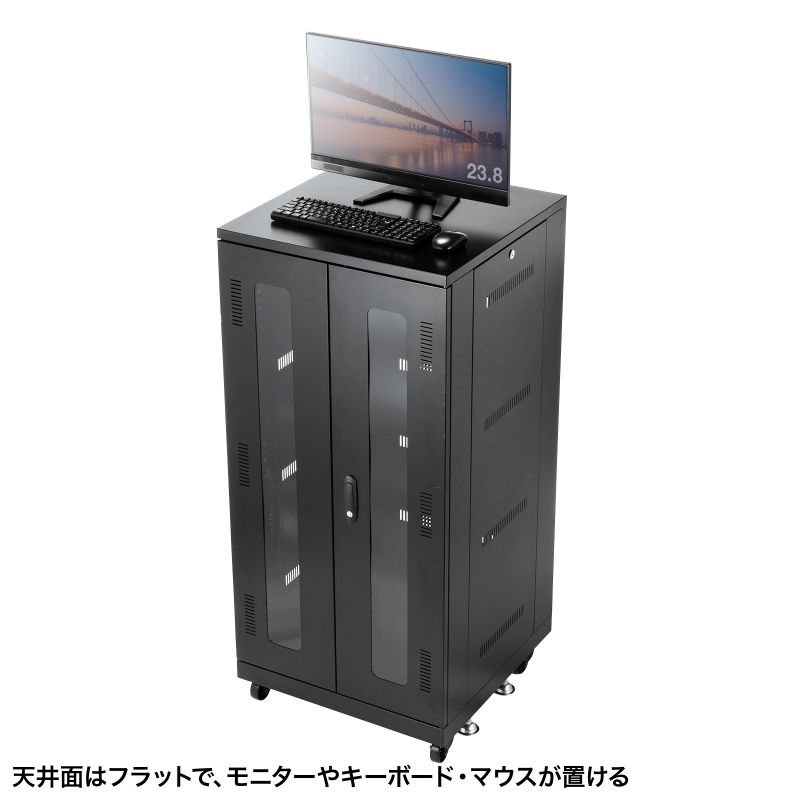

モニター・キーボード・マウスを設置
天井面がフラットになっているので、 モニターや
キーボード、マウスの設置が可能です。
アクリル窓で中が確認できる
扉にはアクリル窓が付いているので中の機器の様子が
確認できます。
配線に便利なケーブル口付き
ケーブルの配線がしやすい便利なケーブル口が付いています。
上部からの配線、下部への配線を行うことができます。

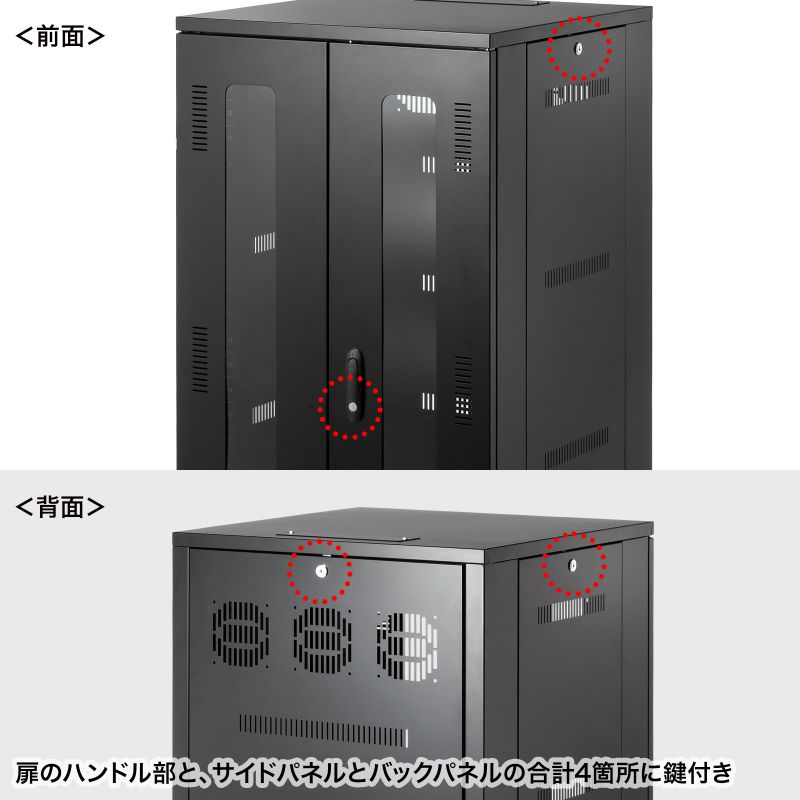

機器やシステムを守る鍵付き
扉のハンドル部と、サイドパネルとバックパネルの合計4箇所に鍵が付いています。機器・システムを盗難や不審人物による操作から守ります。

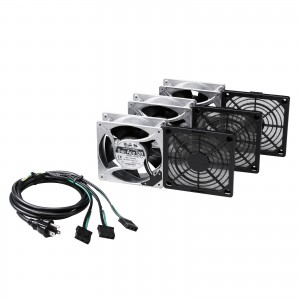

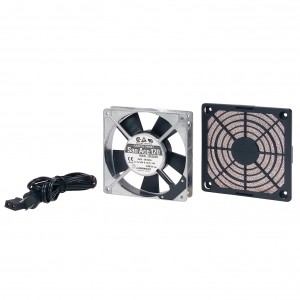

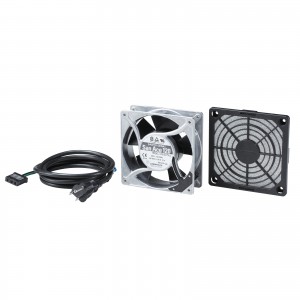

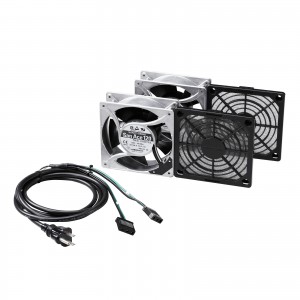

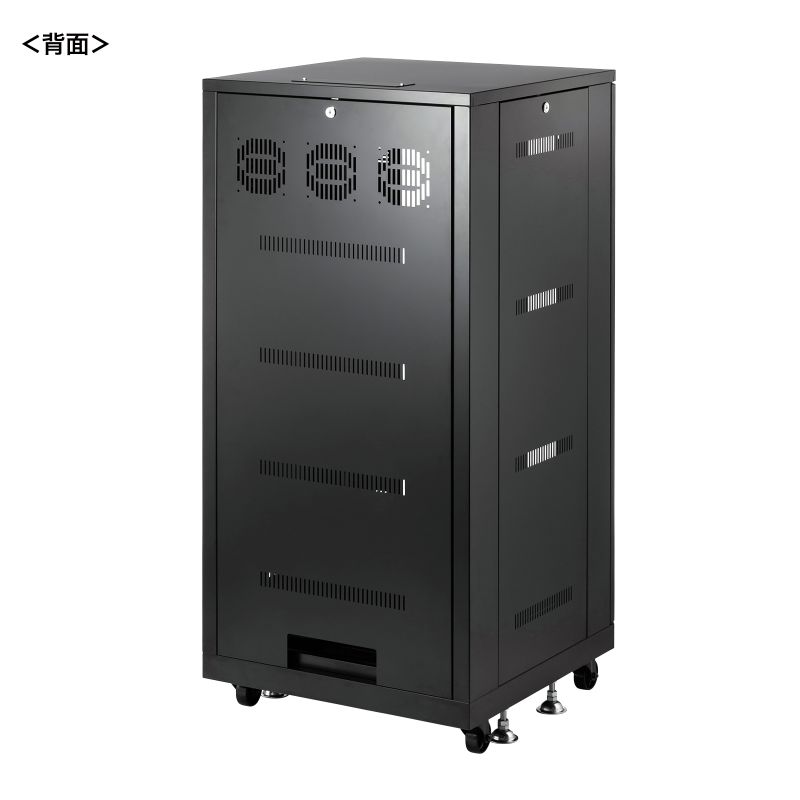

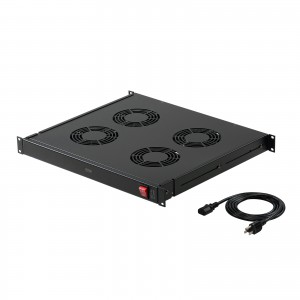

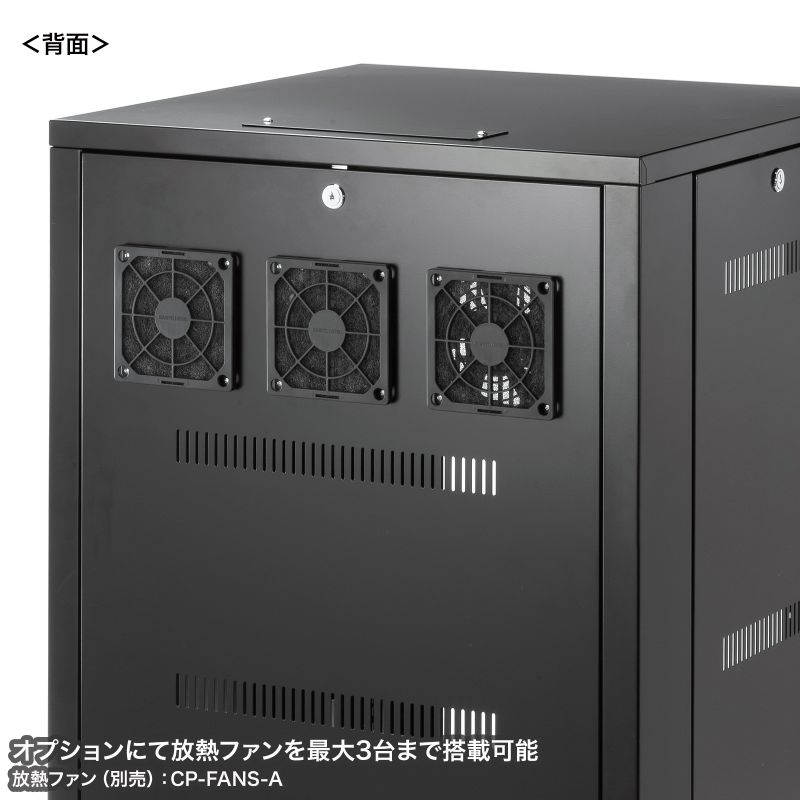

背面部に放熱ファン(オプション)を3個まで取付け可能
機器の熱を逃すことができます。オプションにて背面部に放熱ファンが最大3台まで搭載可能です。

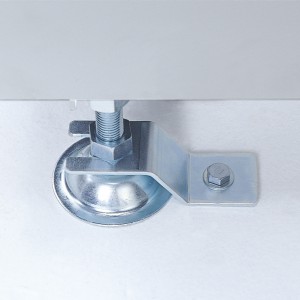

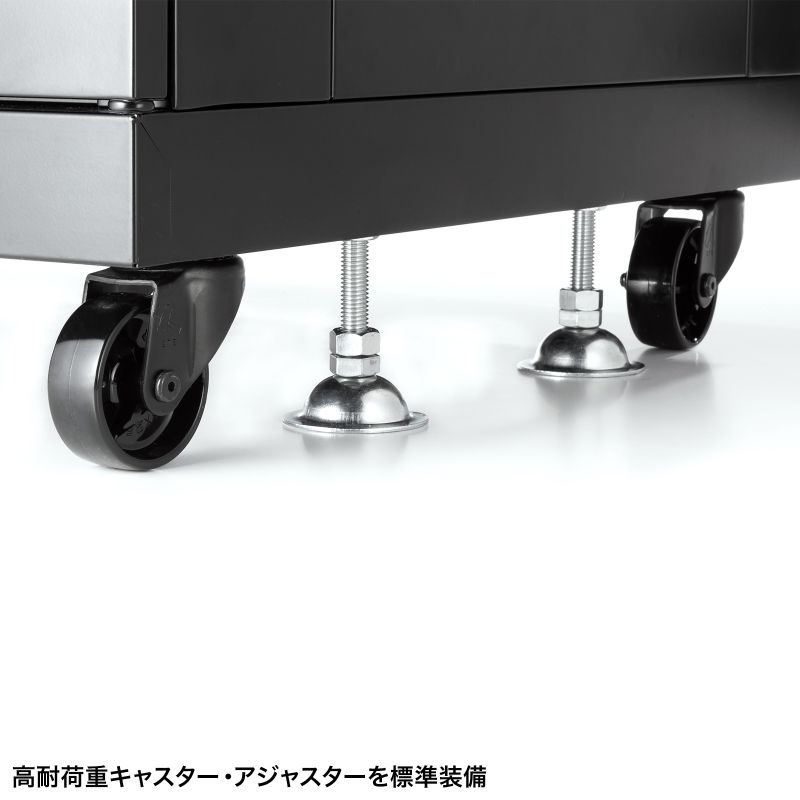

耐荷重300kgキャスター&アジャスター付き
耐荷重のキャスター・アジャスターを装備しているので
安全にご使用いただけます。
仕様
| カラー | ブラック |
|---|---|
| 外装仕様 | 前面/パネル（窓部はアクリル）
側面/パネル 背面/パネル |

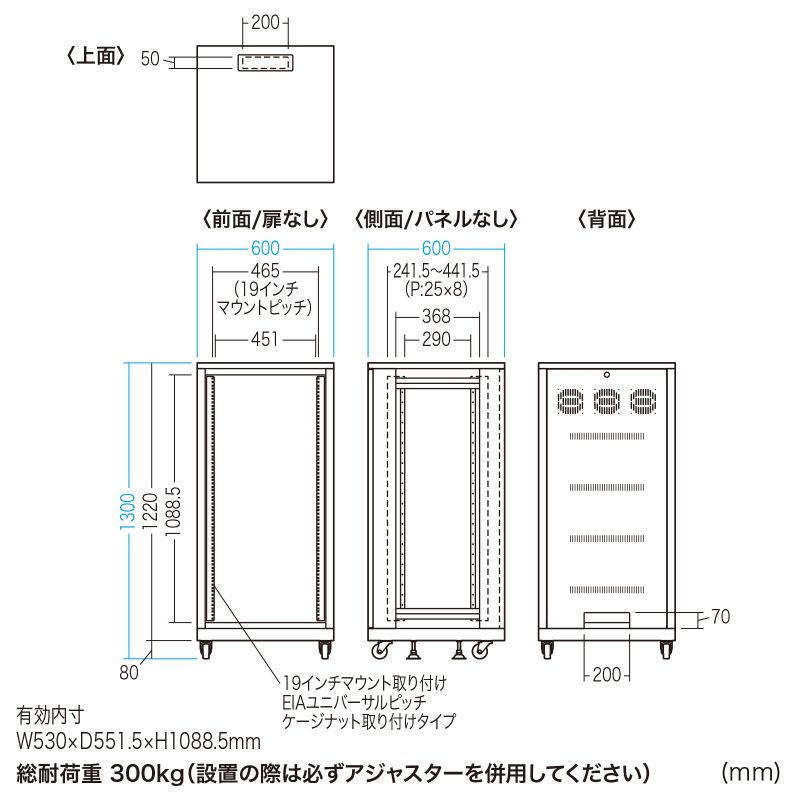

| サイズ | W600×D600×H1300mm
有効内寸/W530×D551×H1088.5mm マウント有効サイズ/（最小）241.6mm、（最大）441.6mm ケーブル口のサイズ/（背面）W200×H70mm |
| 重量 | 55.7kg |
| ユニット数 | 24U |
| 出荷形態 | ノックダウン組立式（お客様組み立て） |
| 梱包 | 4個口/
650×630×93mm・14.8kg 1172×650×260mm・18.1kg 1220×672×126mm・21.6kg 1108×109×109mm・8.8kg |
| 材質 | 本体/スチール（エポポリ粉体塗装） |
| 鍵の有無 | あり（シリンダー錠） |
| アジャスターの有無 | あり |
| キャスターの有無 | あり |

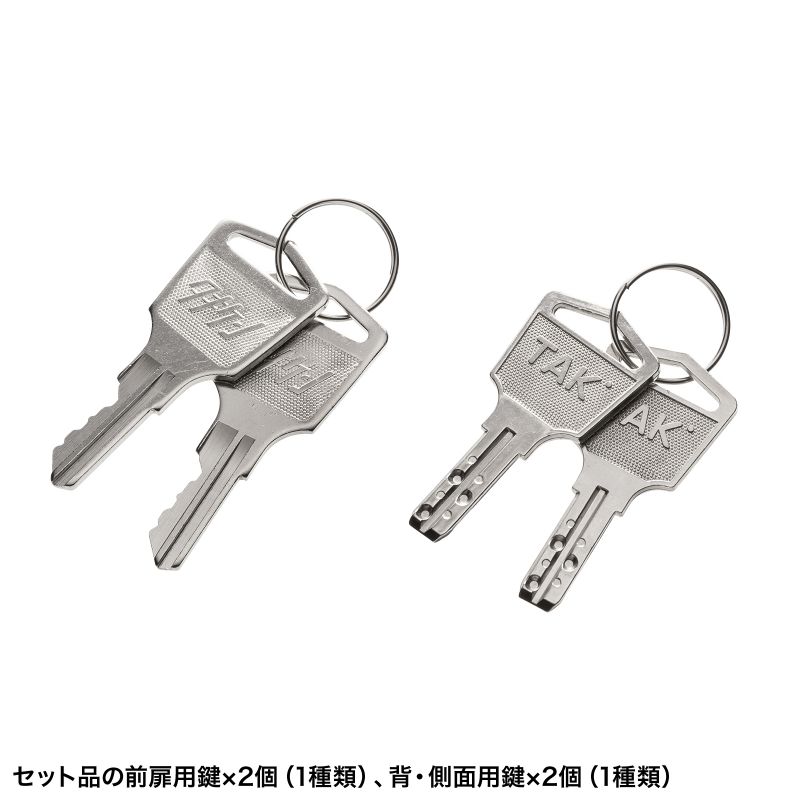

| セット内容 | 本体フレーム、前扉、背面・側面パネル、フロント・リアマウントアングル、キャスター、アジャスター、前扉用鍵×2個（1種類）、背・側面用鍵×2個（1種類）

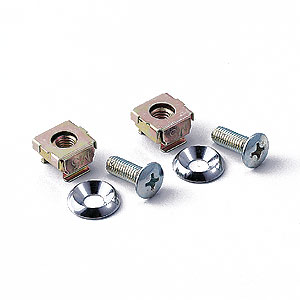

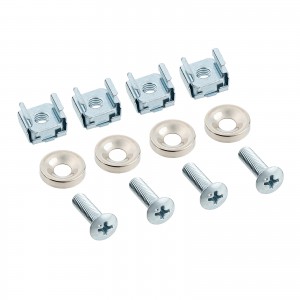

※19インチ機器を取り付けるためのケージナット・ネジは付属していません。 |
| 総耐荷重 | 300kg
※設置の際には必ずアジャスターを併用してください。 |
特長
- 奥行きの短い機器を搭載するためのD600mm19インチラックです。
- 音響機器、セキュリティカメラの録画機器、検査機器などの設置に最適です。
- マウントアングルは前後に搭載され、EIA規格（EIA-310-D準拠）ユニバーサルピッチ（24U）を採用しています。ケージナットに対応しています。
- 前後のマウントフレームは25mmピッチで可動します。

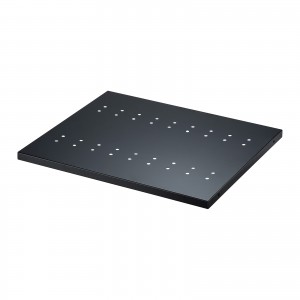

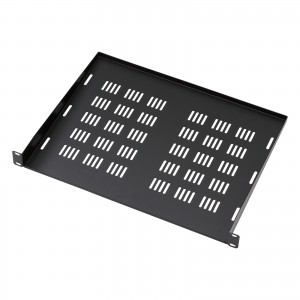

※棚板（オプション）取り付け時は移動させることができません。 - マウントフレームには位置合わせがしやすいように、マウント数を印字しています。
- 高耐荷重キャスター（70kg/個）、アジャスターを標準装備しています。
- 前扉は狭い場所への設置を考慮し観音開き仕様になっています。
- 天井面はフラットになっており、モニターやキーボード・マウスが置けるようになっています。

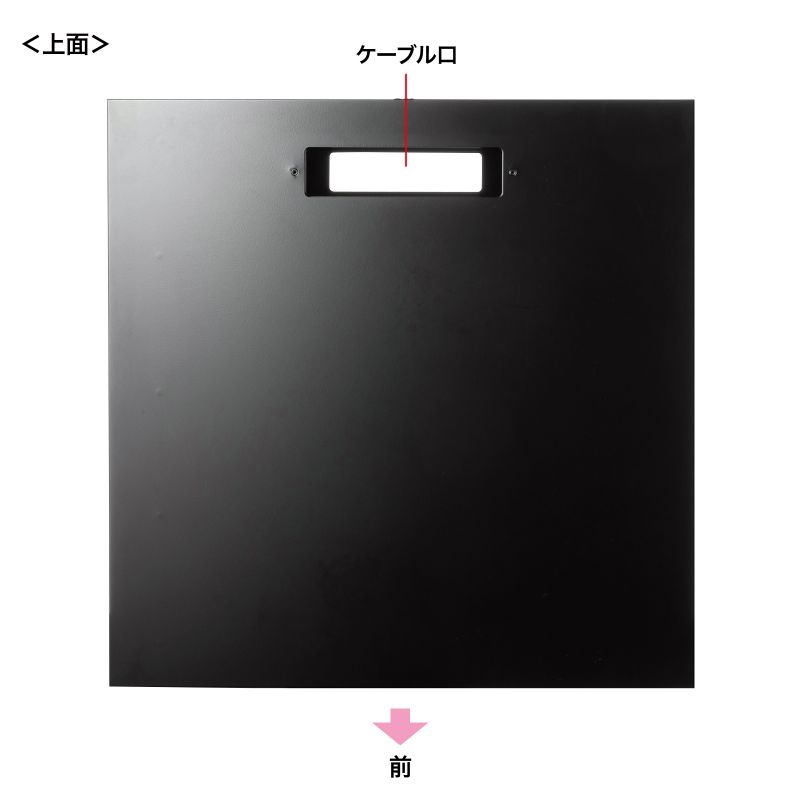

- 天井面には、天井からの引き込み線や天井面設置機器のケーブルをラック内部に引き込めるケーブル口を装備しています。（使用しない場合は穴を塞ぐプレートを取り付けます）

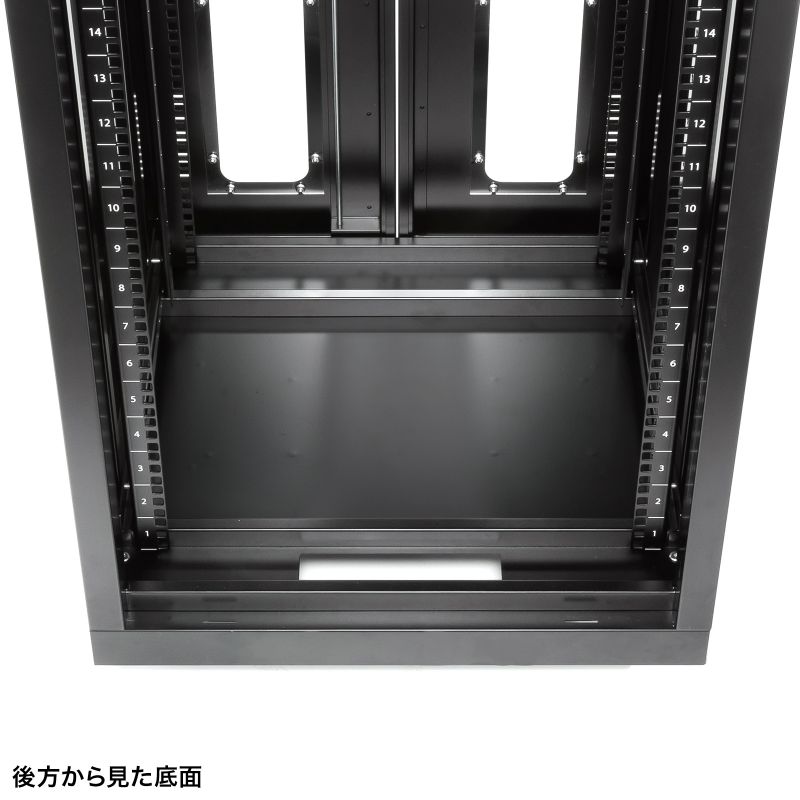

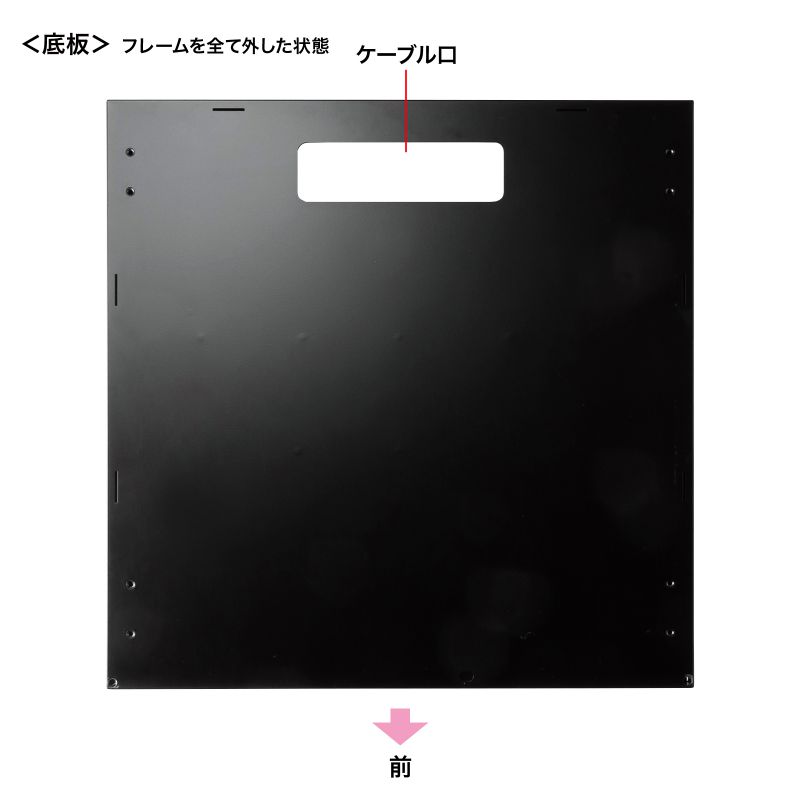

- バックパネル下部にはケーブル口を装備しています。
- 背面・側面には鍵（シリンダータイプ）が標準装備されています。
- オプションにて背面部に放熱ファンが最大3台まで搭載可能です。
≪注意事項≫
※本製品はお客様による組み立て式のサーバーラックです。
※設置の際は必ずアジャスターを併用してください。
※キャスターは長距離の移動を想定したものではありません。機器を乗せたままでの移動は行わないでください。
※価格には送料は含まれておりません。別途お申し受けいたします。
