雷サージから機器を守る、ギガイーサネット対応RJ-45中継アダプタ。
ADT-NF5Eの画像を表示しています。
- 簡易パッケージ 折りたたむことでゴミの量を減らせる簡易的な袋、または紙箱のパッケージを使用している製品です

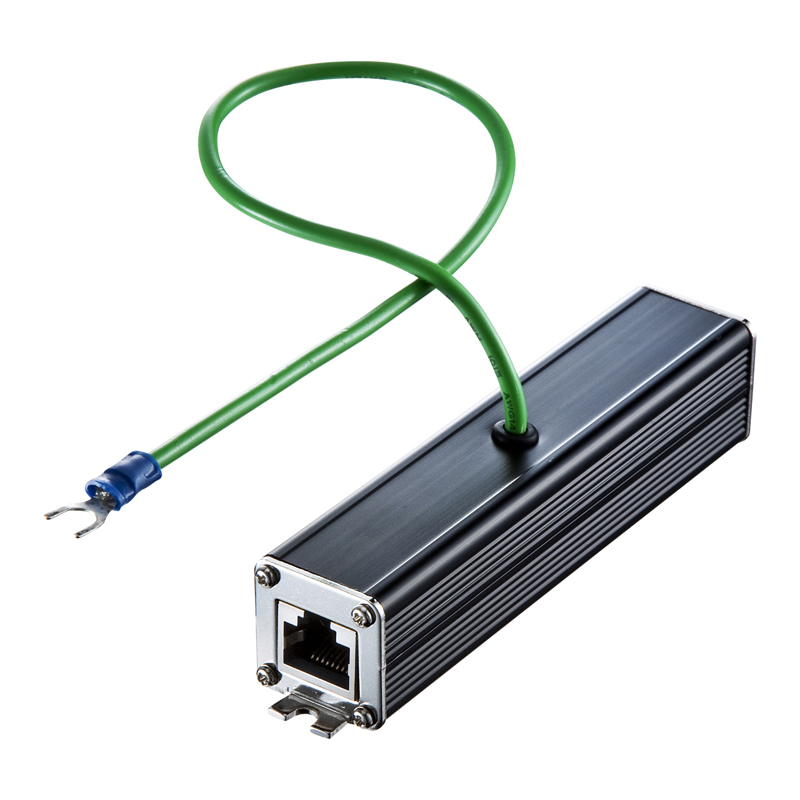

ADT-NF5E雷サージプロテクター（ギガビット対応）
仕様
| サイズ・重量 | W25×D120×H25mm・105g |
|---|---|

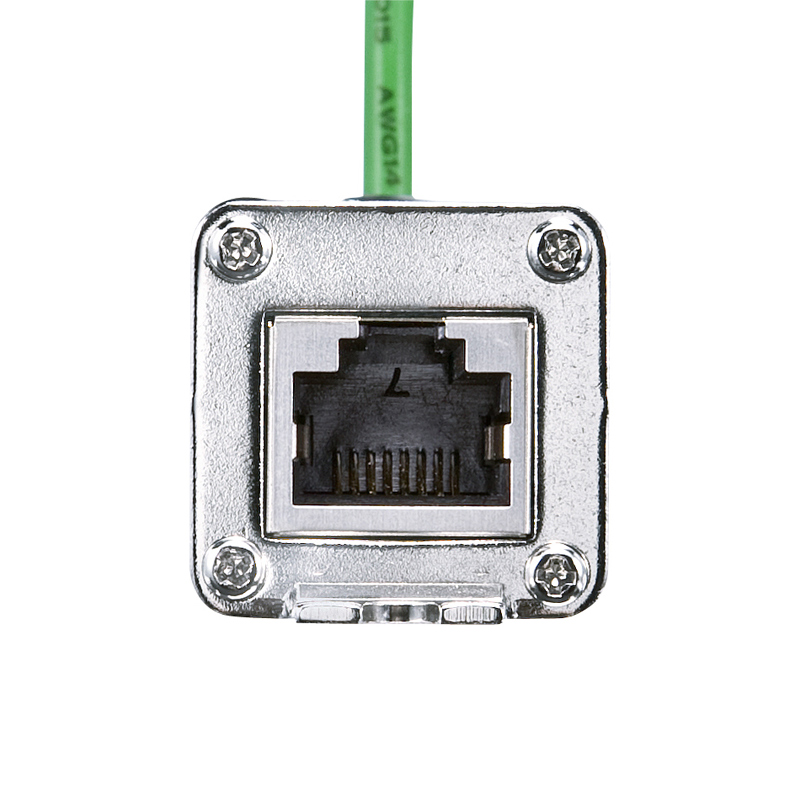

| コネクタ | RJ-45シールドポート |
| 定格電圧 | データ/5V、パワー/48V |
| サージ放電電流（8/20μs） | パワー・データ/10KA |
| 保護ピン | 全8ピン |
| 保護モード | ディファレンシャル＆コモンモード |
| 絶縁インピーダンス | 1000MΩ |
| データ転送速度 | 1000Mbps（1000BASE-T） |
| インパルス保護電圧 | 500V以下 |
| 応答時間 | 5ns以下 |
| 動作温度 | -20～60℃ |
| 動作湿度 | 0～90％（結露なきこと） |
特長
- 雷サージからネットワーク接続機器を保護します。
- ギガビットイーサネットに対応しています。
※本製品は内部に電子部品を使用しているため、フルークテスターのギガテストではpassしません。 - カテゴリ5e（1000BASE-T）の伝送が可能です。
- PoE（パワーオーバーイーサネット）（48V）に対応しています。
- 鍛造アルミボディーで、EMCノイズも万全です。

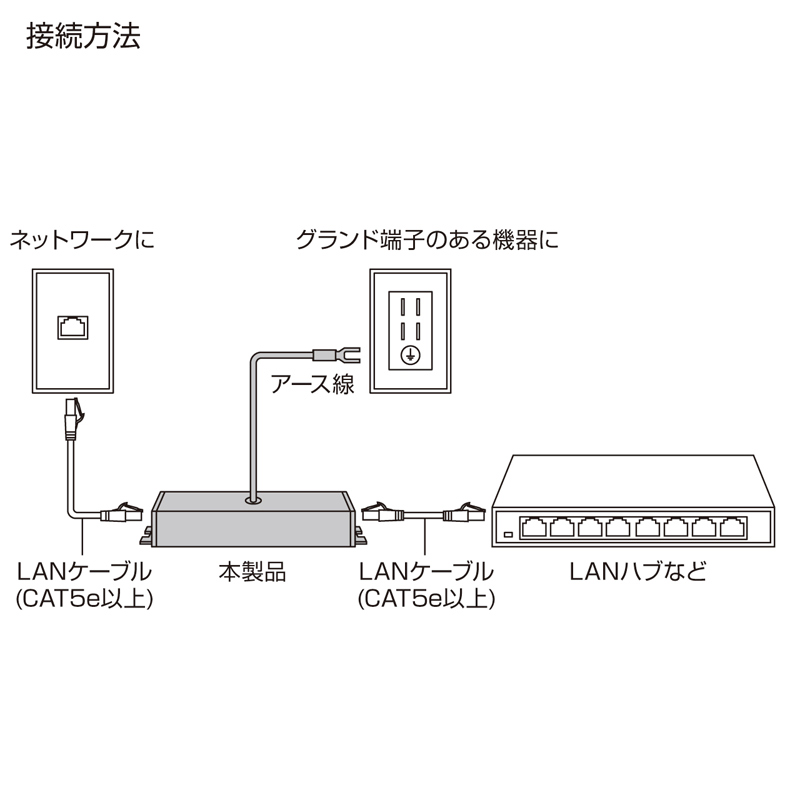

＜接続方法＞
1．本製品を接続する前に、既存のネットワークが正常に動作していることを確認してください。
2．接続する機器の電源を切ってください。
3．接続する機器にエンハンスドカテゴリ5以上のLANケーブルを使用して接続してください。
※PoE機器に接続する場合はAWG24単線、AWG23単線、AWG22より・単線仕様のLANケーブルをご使用ください。

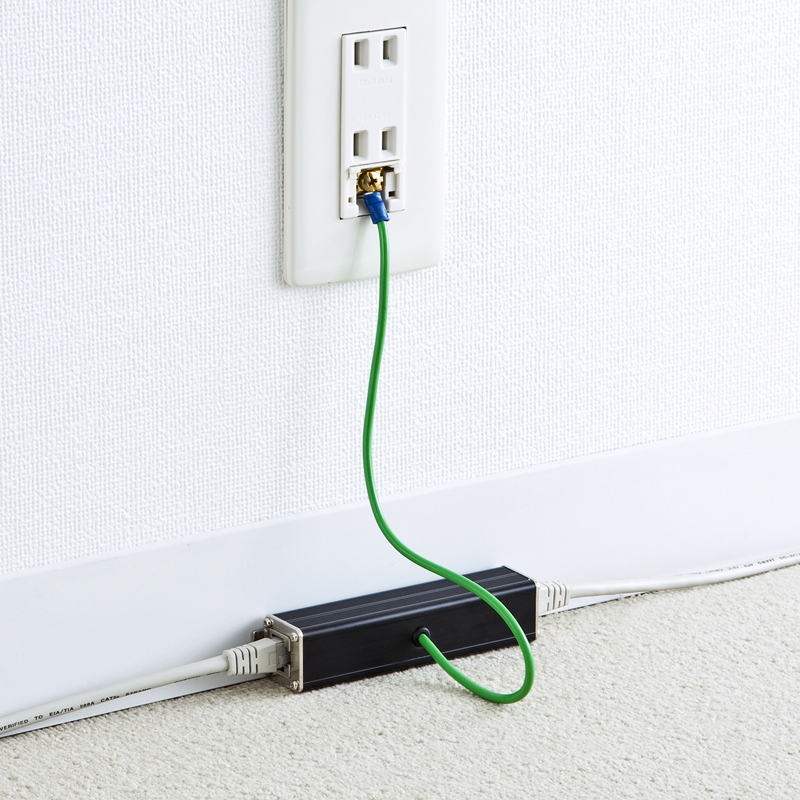

4．本製品のアース線をグランドに接続してください。
※十分な雷サージ保護性能を得るためには、必ずアース線でグランド処理を行ってください。グランド処理が行われていない場合、雷サージ保護性能は発揮できません。
5．接続している機器の電源を入れてください。
-
