DisplayPort（ミニDisplayPort）から3台のディスプレイ（DisplayPort、HDMI入力端子、VGA入力端子を持つ機種）に接続できるMSTハブ。
AD-MST3DPHDVの画像を表示しています。
- 4K30Hz 4K2K（30Hz）解像度に対応します※機能に対応した機器が必要です
- 特注不可 サイズ変更、素材の変更など、仕様の特別注文をお受けできない製品です。
AD-MST3DPHDVDisplayPort MSTハブ（DisplayPort/HDMI/VGA)
仕様
| カラー | ブラック |
|---|---|

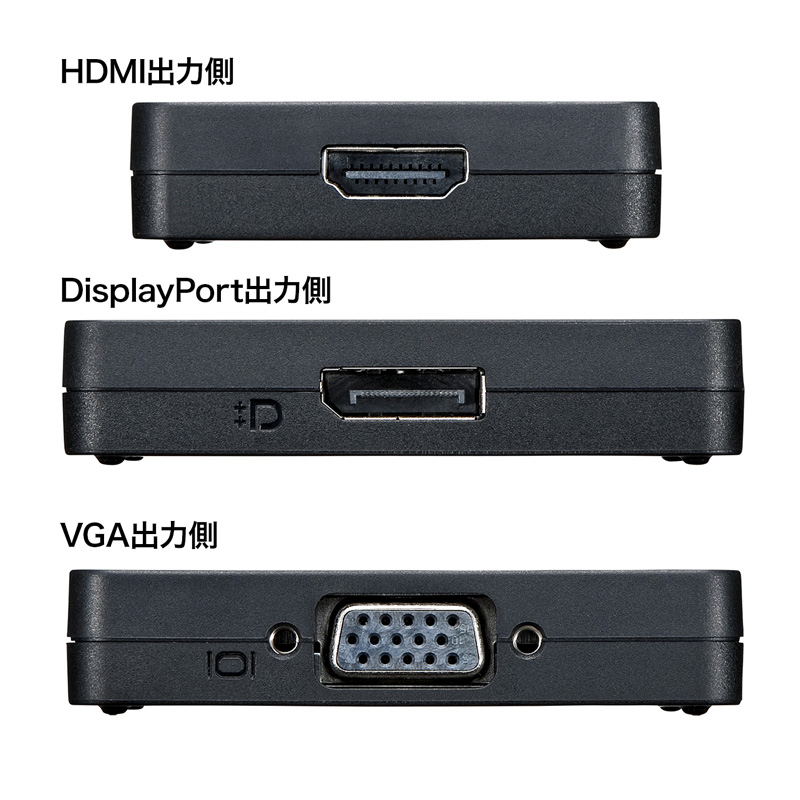

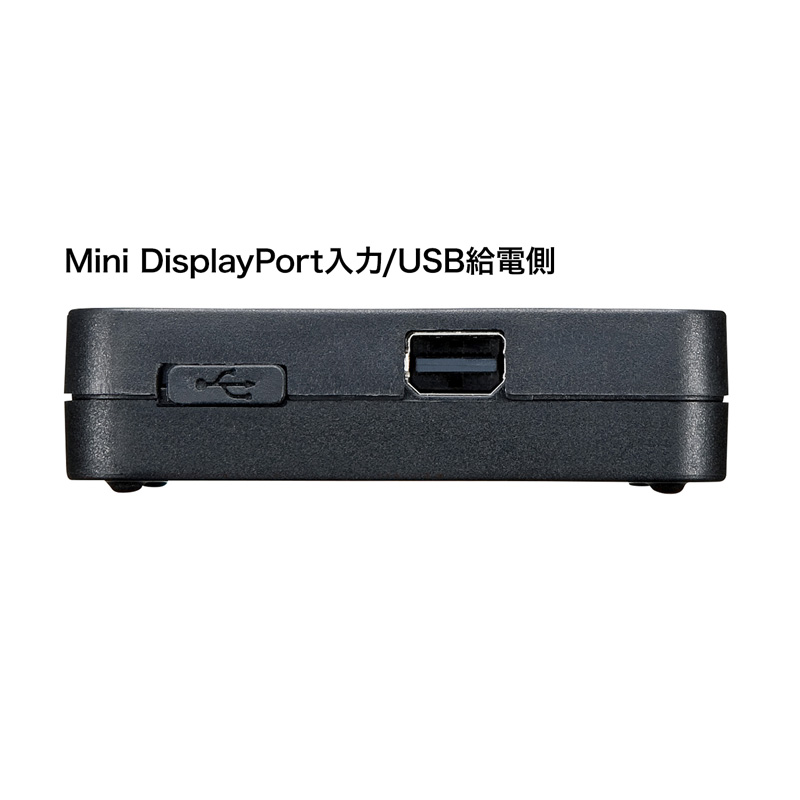

| コネクタ | 入力用/mini DisplayPort メス 出力用/ DisplayPort メス×1 HDMI（HDMI タイプA）メス×1 VGA（ミニD-sub15pin メス）×1ポート ※固定用のネジはありません。 給電用/microUSB Bメス |
| 最大表示解像度 | DisplayPort 4K/3840×2160（30Hz対応） HDMI 4K/3840×2160（30Hz対応）・4086×2160（24Hz） VGA 1920×1200（60Hz）または1080p、1920ｘ1080（60Hz） ※パソコン、プロジェクターやディスプレイ、ケーブルなどすべての環境が同じ解像度に対応している必要があります。 |
| サイズ | 約W54×D70×H14mm |
| 重量 | 46g |
| 電源・消費電流 | DC5V（USBバスパワー）・450mA ※接続する機器の各ポートからの電力で動作します。電力給電が安定しない場合、動作しないまたは、動作が不安定になる場合があります。電力が不安定な場合には付属のUSB給電ケーブルで、パソコンのUSBケーブルで給電してください。 |

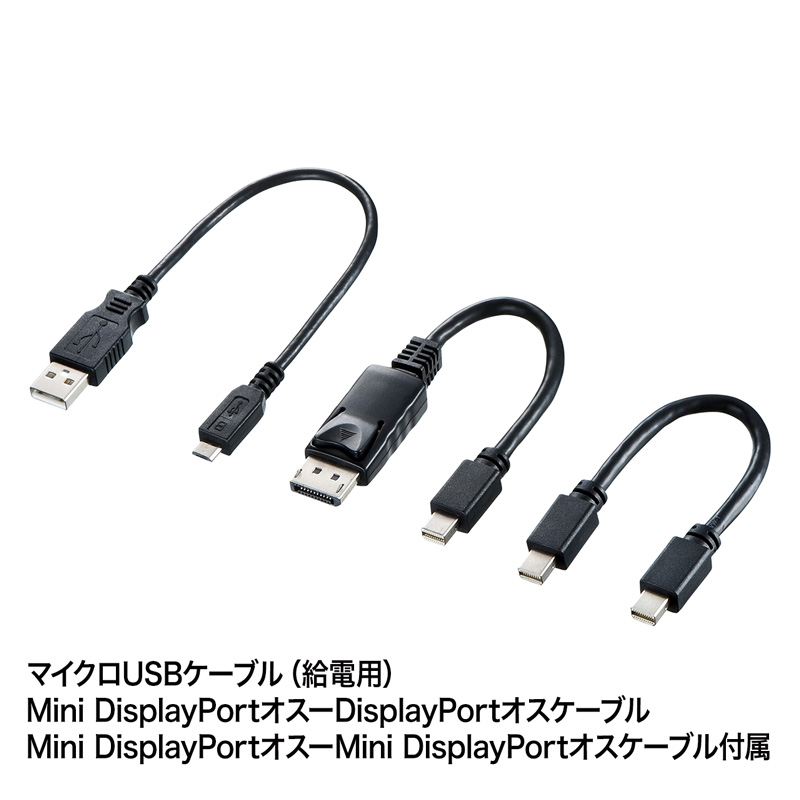

| 付属品 | DisplayPortケーブル（miniDisplayPort オス-miniDisplayPort オス）×1（約10cm） DisplayPortケーブル（DisplayPort オス-miniDisplayPort オス）×1（約10cm） microUSBケーブル（USB A オス-microUSB B オス)×1（約25cm、電源供給用） |
| 特注不可 少量からの特注は、お受けすることができません。数量によっては可能な場合がありますので、詳しくはサンワサプライ営業までお問い合わせください。 |
|
特長

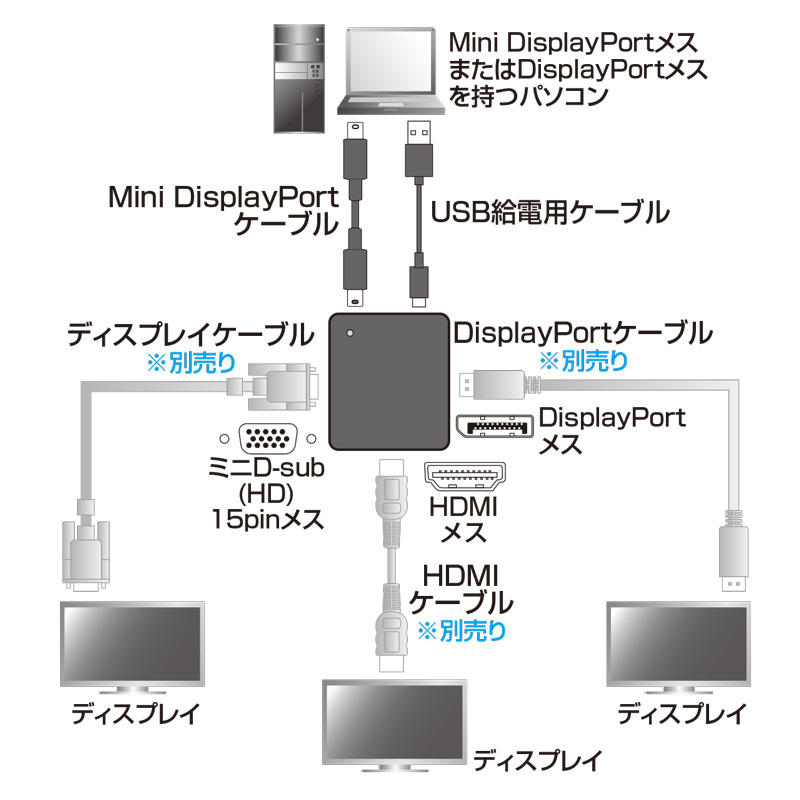

- DisplayPortまたはmini DisplayPort出力端子をそれぞれDisplayPort出力端子・HDMI出力端子・VGA出力端子に変換・拡張して、合計3台までのディスプレイを接続できるDisplayPort MST（Multi Stream Transport）ハブです。
- DisplayPort/mini DisplayPort出力端子（Ver1.2以降）を持つWindows パソコンにコネクタが異なる3台のディスプレイを接続できます。

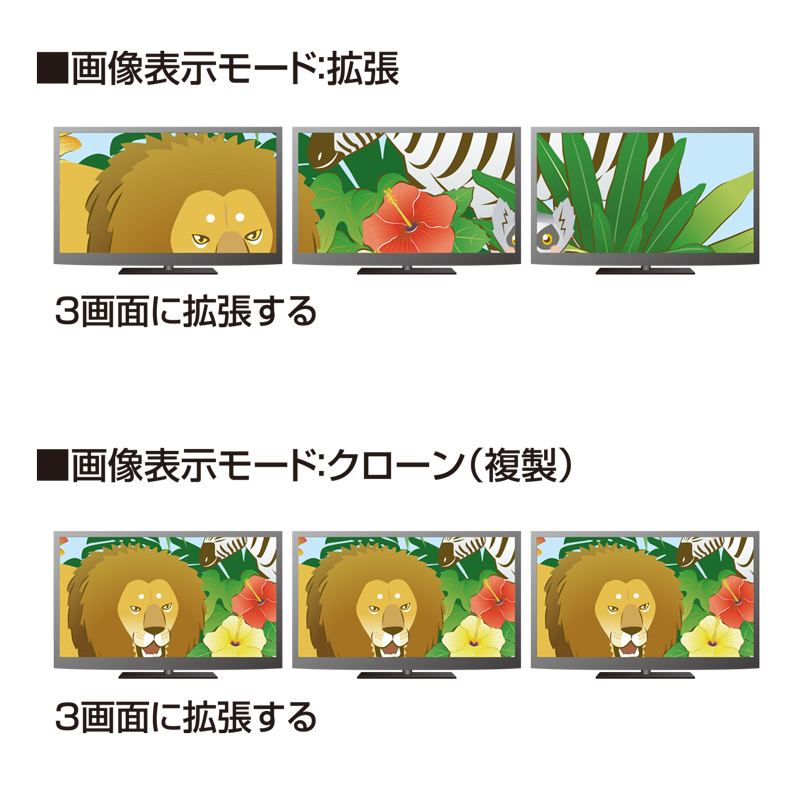

- 各ディスプレイにそれぞれ別の画面を出力する拡張モードと、各ディスプレイに同じ画面を出力する複製モードの両方に対応しています。
- ドライバなどのインストールは必要ありません。接続するだけで使用できます。
- 最大解像度、4K/30Hz（DisplayPortでの出力）、4K/30Hz（HDMIでの出力）、1920x1080/60Hz（VGAでの出力）に対応しています。
- DisplayPort/HDMIのデジタル音声出力に対応しています。（パソコン本体のDisplayPort出力端子が音声出力対応の場合）
- ACアダプタは不要です。DisplayPortからのバスパワー、またはパソコンのUSBポートからのバスパワー電源で動作します。（USB電源ケーブル付属）
- HDCP V1.3に準拠しています。
対応情報
| 対応機種 | ＜パソコン＞ 各社パソコン、タブレットPC ※DisplayPortまたはmini DisplayPort(Ver.1.2以降）出力端子を持っている機種に対応します。 |
|---|---|
| 対応OS | Windows 10（64bit/32bit）・8.1（64bit/32bit）・8（64bit/32bit）・7（64bit/32bit） ※Mac OSには対応していません |
| 対応ディスプレイ | DisplayPort・HDMI入力端子・VGA入力端子を持つディスプレイ、テレビ、プロジェクター |
| システム・グラフィックカード要件 | Intel第4世代core iシリーズ（Haswell）のGPU Intel第5世代core iシリーズ（Broadwell）のGPU Intel第6世代core iシリーズ（Skylake）のGPU Intel第7世代core iシリーズ（Kaby Lake）のGPU AMD Radeonグラフィックスカード/HD7700・7800・7900・R7・R9以降 NVIDIA GTXグラフィックスカード/GTX660・760・770・780以降 |
| 画像表示モード | 拡張モード/複製（クローン)モード |
| 最大接続可能台数 | 2台又は3台（本製品とIntelのプロセッサ内蔵グラフィックコントローラ （GPU）を使用する場合） ※Intel製GPUの場合 パソコン本体によっては接続可能なディスプレイは最大で2台までとなります。 4台（本製品2台とNVIDIAグラフィックスカードを使用する場合） 6台（本製品2台とAMD Radeonグラフィックスカードを使用する場合） ※各解像度に対応したケーブルやテレビ、ディスプレイが必要です。 ※パソコン本体には、接続する本製品の数量分のDisplayPort（miniDisplayPort）が必要です。 ※環境、機器により、正常に動作しない場合があります。 ※すべての機器での動作を保証するものではありません。 |
-
