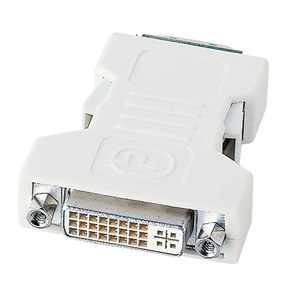

AD-DV03【DVIアダプタ（DVI-DFP）】DVI29pin・DVI24pinオスコネクタをセントロニクスハーフ20pinオスに変換するアダプタ。

仕様

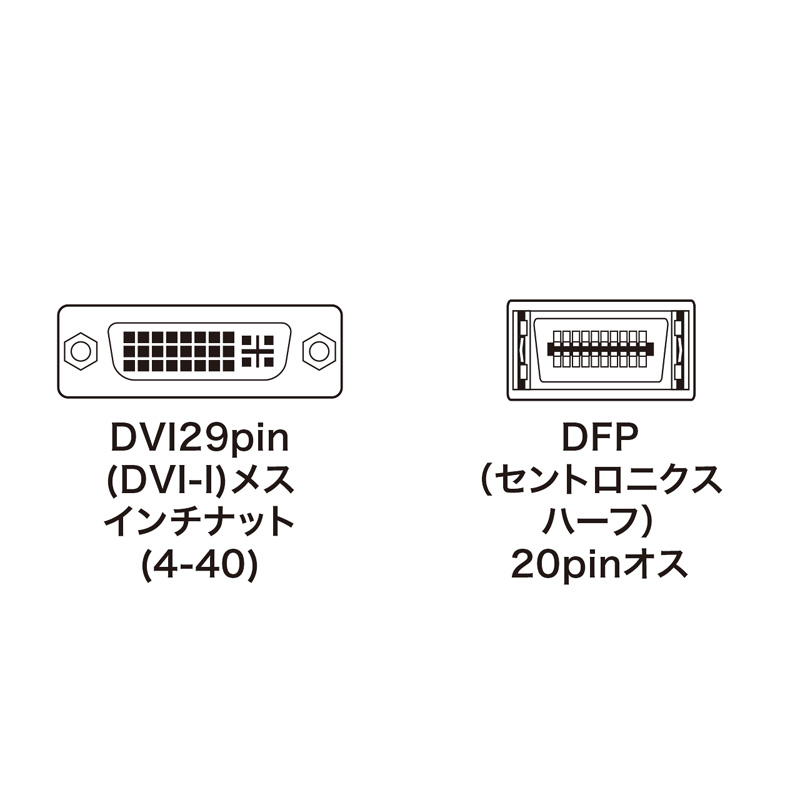

コネクタ形状	DVI29pin（DVI-I）メスインチナット（4-40）－ DFP（セントロニクスハーフ）20pinオス
パッケージサイズ	W72×H140×D25.5mm ※特注不可少量からの特注は、お受けすることができません。数量によっては可能な場合がありますので、詳しくはサンワサプライ営業までお問い合わせください。

特長

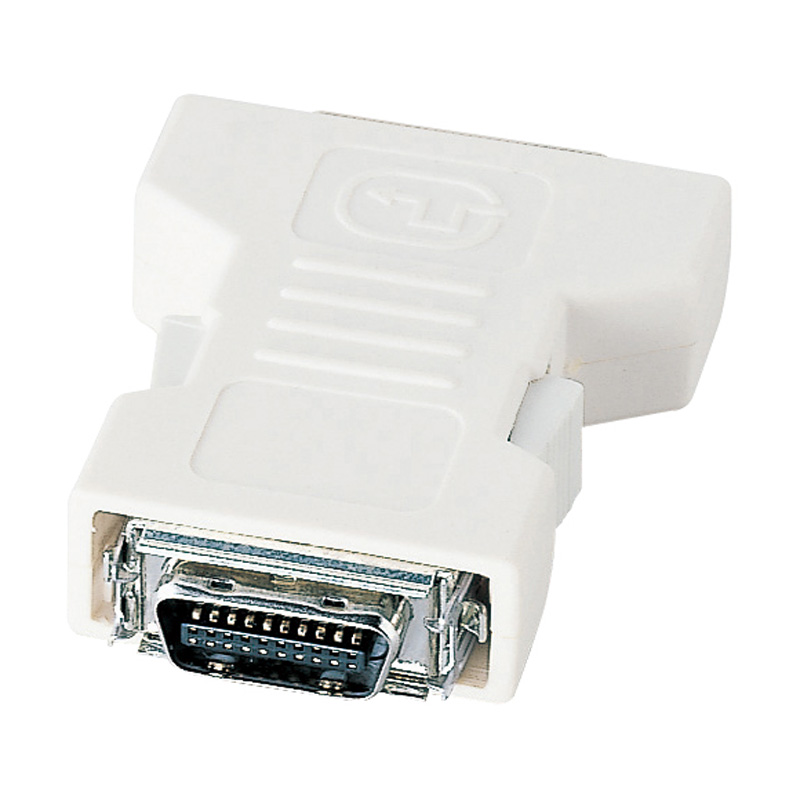

DVI29pin・DVI24pinオスコネクタをセントロニクスハーフ20pinオスに変換するアダプタです。
（１）DVIデジタル液晶ディスプレイ（ケーブル直付けで、DVI29pin・DVI24pinオスコネクタの機種）をパソコンのDFPインターフェース（セントロニクスハーフ20pinメス）に接続する時に使用します。
（２）DVI24pinオス（DVI-D）コネクタを両端に持つディスプレイケーブルまたはDVI29pinオス（DVI-I）コネクタを両端に持つディスプレイケーブルの片側をこのアダプタを使ってセントロニクスハーフ20pinオス（DFP20pin）に変換し、パソコンやデジタルディスプレイのDVIポートとDFP20pinポートとを接続します。
※DFP20pin側のパソコン又はディスプレイがホットプラグ（活線挿抜：機器の電源がONのままケーブルを抜差しできる）機能に対応している必要がございますので、ご購入前に確認ください。
※DVD-DをDVD-Iに変換したり、シングルリンクモードをデュアルリンクモードに変換することはできません。

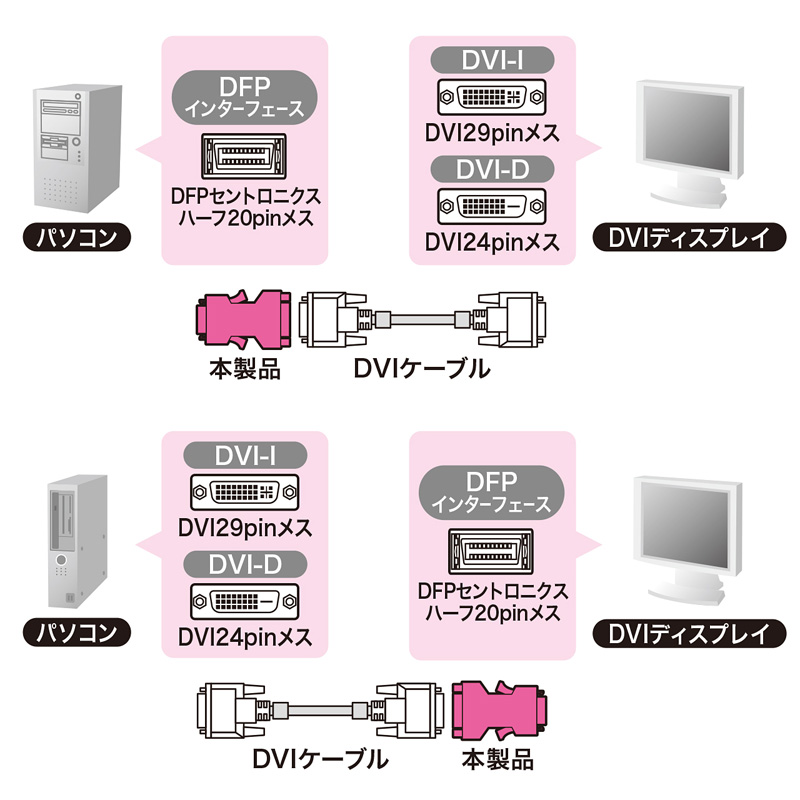

〈接続図〉

対応情報

対応機種	セントロニクスハーフ20pin（DFP20pin）メスコネクタを持つ機種または、DVI-I（DVI29pin）メス・DVI-D（DVI24pin）メス（※）コネクタを持つ機種 ※この場合は両端のコネクタがDVI24pin（DVI-D）オスのケーブルをご使用ください。＜ディスプレイ＞ DVI-D（DVI24pin）ケーブル直付けのデジタル液晶ディスプレイ、DVI-I（DVI29pin）メス・DVI-D（DVI24pin）メス（※）コネクタを持つデジタル液晶ディスプレイまたは、セントロニクスハーフ20pin（DFP20pin）メスコネクタを持つデジタルディスプレイ ※この場合は両端のコネクタがDVI24pin（DVI-D）オスのケーブルをご使用ください。 DVIデジタル（シングルリンク）モード用

対応機種

セントロニクスハーフ20pin（DFP20pin）メスコネクタを持つ機種または、DVI-I（DVI29pin）メス・DVI-D（DVI24pin）メス（※）コネクタを持つ機種
※この場合は両端のコネクタがDVI24pin（DVI-D）オスのケーブルをご使用ください。

＜ディスプレイ＞
DVI-D（DVI24pin）ケーブル直付けのデジタル液晶ディスプレイ、DVI-I（DVI29pin）メス・DVI-D（DVI24pin）メス（※）コネクタを持つデジタル液晶ディスプレイまたは、セントロニクスハーフ20pin（DFP20pin）メスコネクタを持つデジタルディスプレイ
※この場合は両端のコネクタがDVI24pin（DVI-D）オスのケーブルをご使用ください。

DVIデジタル（シングルリンク）モード用
