DisplayPort Altモード対応Type-Cから最大3台のディスプレイ（DisplayPortを持つ機種）に接続。

通常画面表示

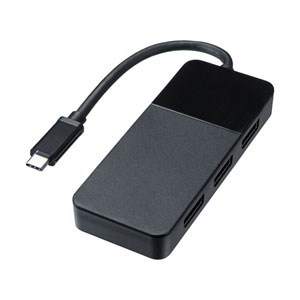

AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP

AD-ALCMST3DPの画像を表示しています。

AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP
AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP
AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP
AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP
AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP
AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP
AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP
AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP
AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP
AD-ALCMST3DP / USB TypeC MSTハブ　(DisplayPort Altモード）DP
  • 8K60Hz
    8K4K（60Hz）解像度に対応します※機能に対応した機器が必要です
  • 8K30Hz
    8K4K（30Hz）解像度に対応します※機能に対応した機器が必要です
  • 4K60Hz
    4K2K（60Hz）解像度に対応します※機能に対応した機器が必要です
  • 4K30Hz
    4K2K（30Hz）解像度に対応します※機能に対応した機器が必要です
  • FULL HD1080p
    FULL HD（1080p）に対応しています
  • 特注不可
    サイズ変更、素材の変更など、仕様の特別注文をお受けできない製品です。

USB TypeC MSTハブ　(DisplayPort Altモード）DP

AD-ALCMST3DP 廃止

JANコード
4969887765401
標準価格
¥17,600（税抜き ¥16,000）

AD-ALCMST3DPUSB TypeC MSTハブ　(DisplayPort Altモード）DP
×

仕様

カラー ブラック
規格 DisplayPort ver.1.4準拠
電源（消費電流） 最大DC5V 500mA（USBバスパワー）
コネクタ形状 （入力用）Type-Cオス

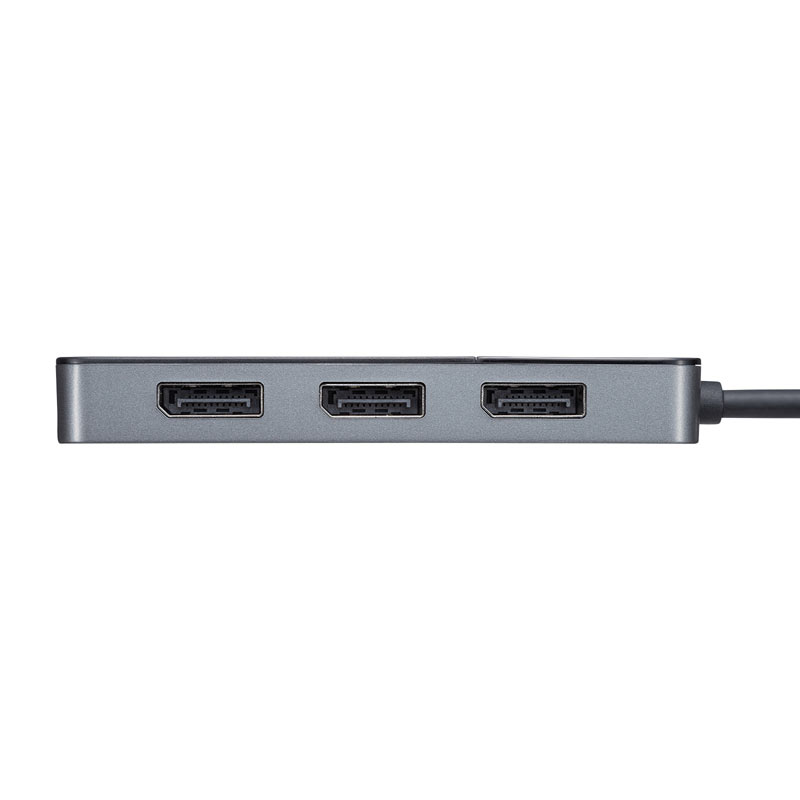

（出力用）DisplayPortメス×3ポート
対応解像度 【パソコン本体のDisplayPort端子がVer.1.4かつDSC対応で接続先のディスプレイもDSC対応の場合】
最大8K/60Hz×1（1台接続時)
最大4K/60Hz×2 または 5K/60Hz×2（2台同時接続時）
最大4K/60Hz×3（3台同時接続時）
【パソコン本体のDisplayPort端子がVer.1.4で接続先のディスプレイがDSC対応していない場合】
最大8K/30Hz×1（1台接続時）
最大4K/60Hz×2（2台同時接続時）
最大4K/60Hz+4K/30Hz+4K/30Hz各1（3台同時接続時）
【パソコン本体のDisplayPort端子がVer.1.2の場合】
最大4K/60Hz×1（1台接続時）
最大4K/30Hz×2（2台同時接続時）
最大4K/30Hz+2K/60Hz（1080P）+2K/60Hz（1080P）各1（3台同時接続時）
※同時に出力できる画面の最大数は、パソコンやグラフィックボードによって異なります。ご使用前に、パソコンやグラフィックボードの製造元に同時表示可能な画面数を確認してください。
ケーブル径 約4.8mm
ケーブル長 約250mm（全長）
サイズ 約W105×D43×H14mm
重量 約48g
材質 線材被覆/PVC、筐体/ABS
DisplayPort Altモード
USB Type-CコネクタでDisplayPortを利用できる拡張仕様「DisplayPort Alternate Mode（Alt Mode）」が新たに規格化されました。この規格に準拠したUSB 3.2に対応するデバイスとケーブルを使うことで、4K解像度やそれ以上のDisplayPort信号とUSB 3.2（USB3.1/3.0）のデータ信号、および電力を1本のケーブルでやり取りできるようになります。
特注不可
少量からの特注は、お受けすることができません。数量によっては可能な場合がありますので、詳しくはサンワサプライ営業までお問い合わせください。

特長

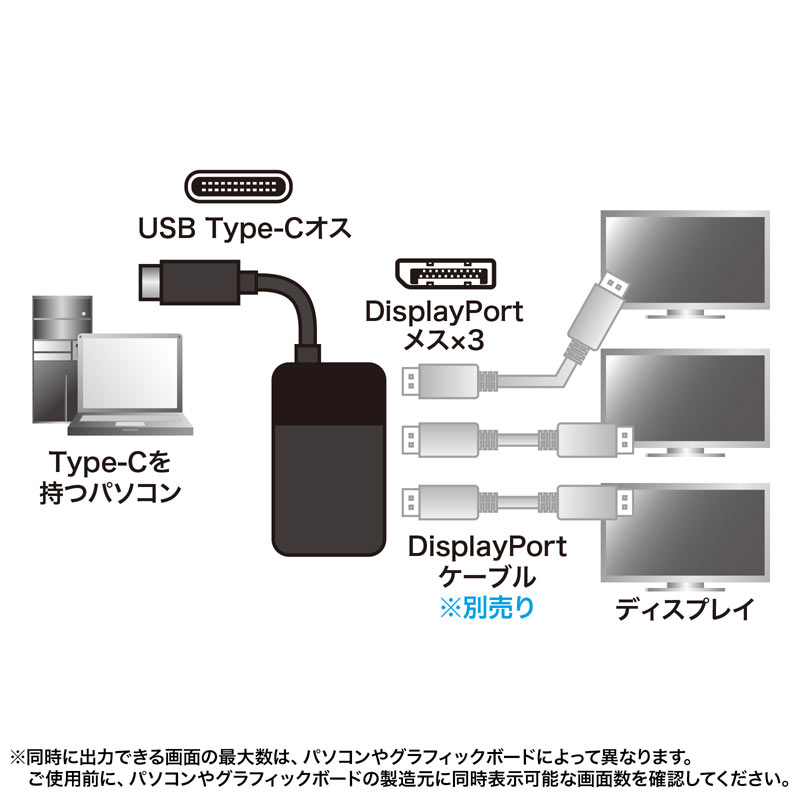

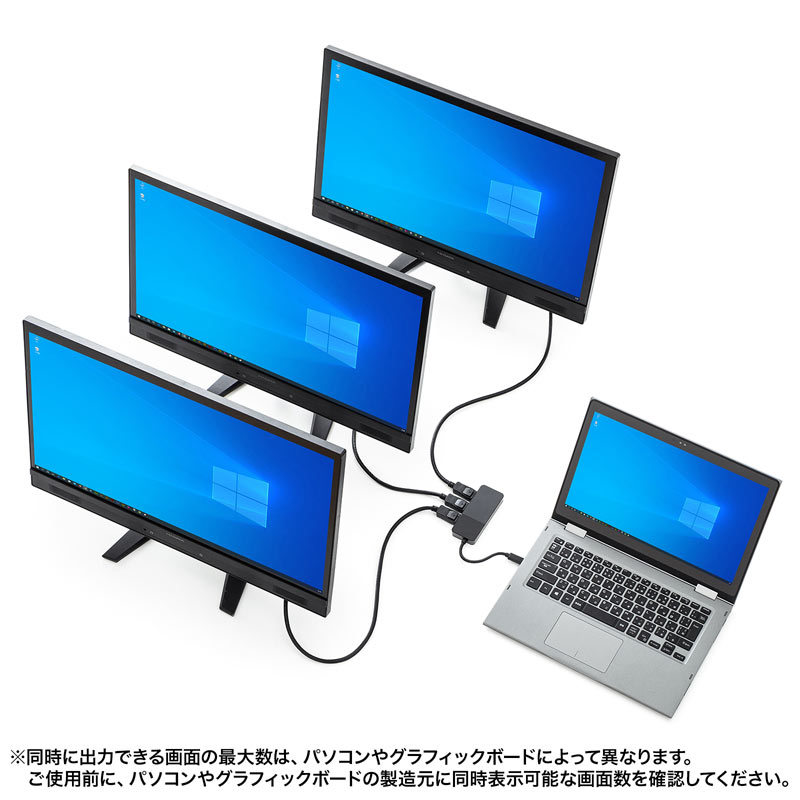

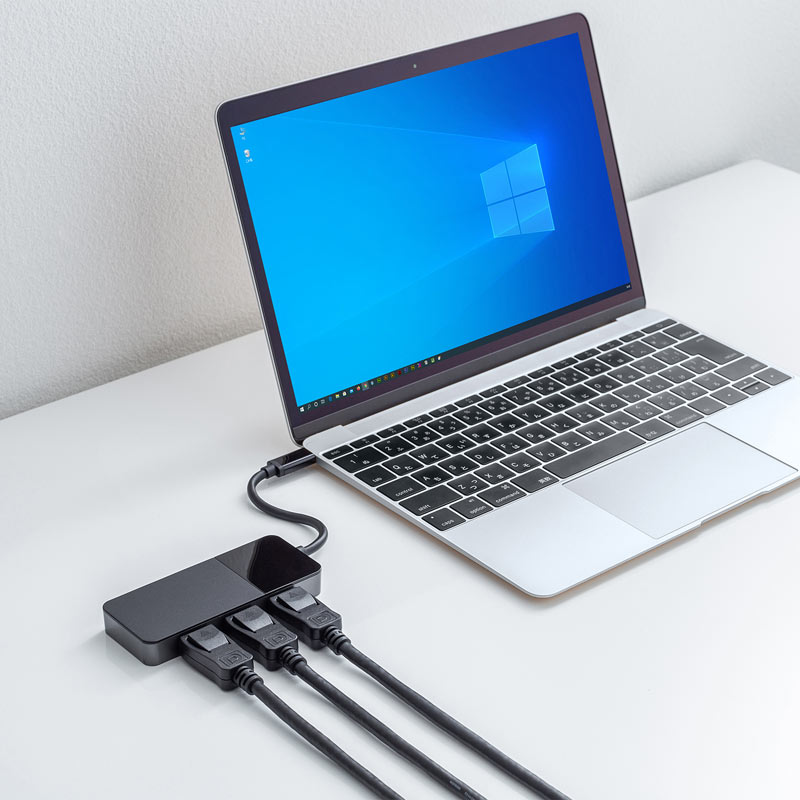

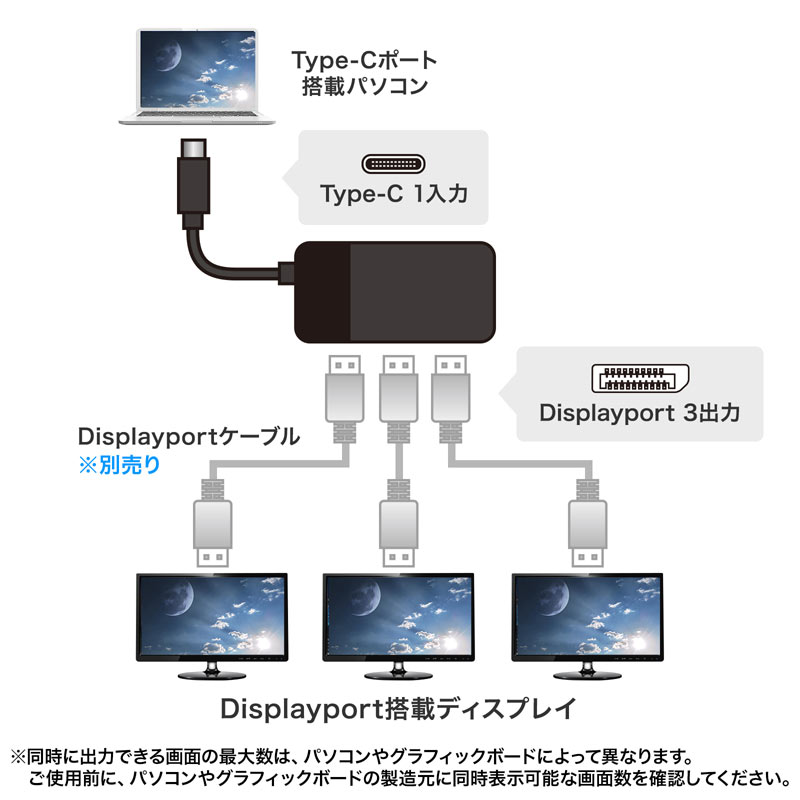

  • DisplayPort ALT モード対応のUSB Type-Cポート出力端子を3つのDisplayPort出力端子に拡張して、最大3台のディスプレイを接続できるDisplayPort MST（Multi Stream Transport）ハブです。
  • DisplayPort ALT モード対応のUSB Type-Cポート出力端子（DisplayPort Ver1.2以降）を持つWindows PCに最大3台のディスプレイを接続できるMSTハブです。

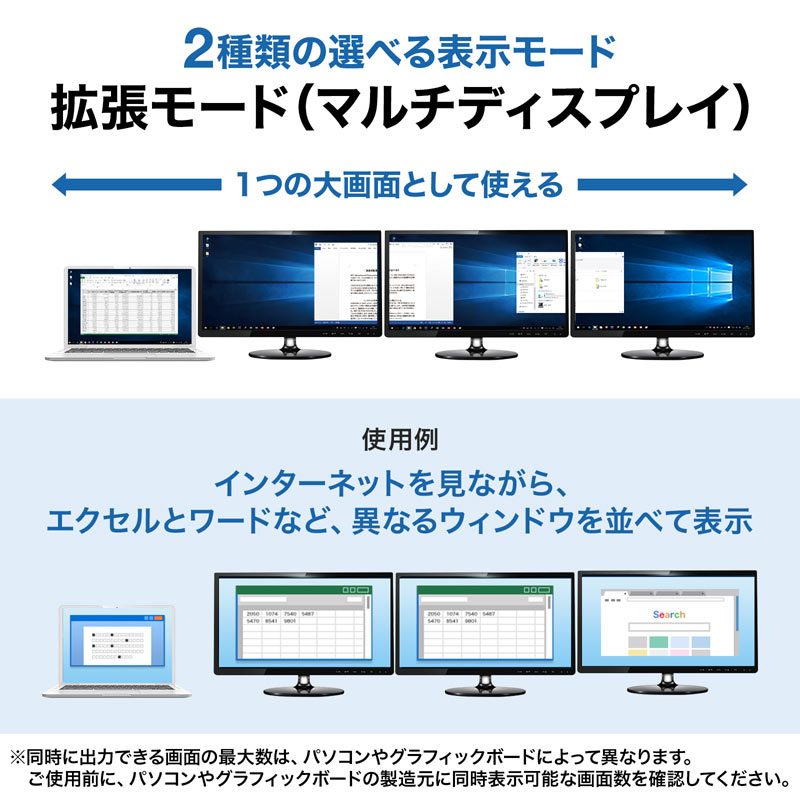

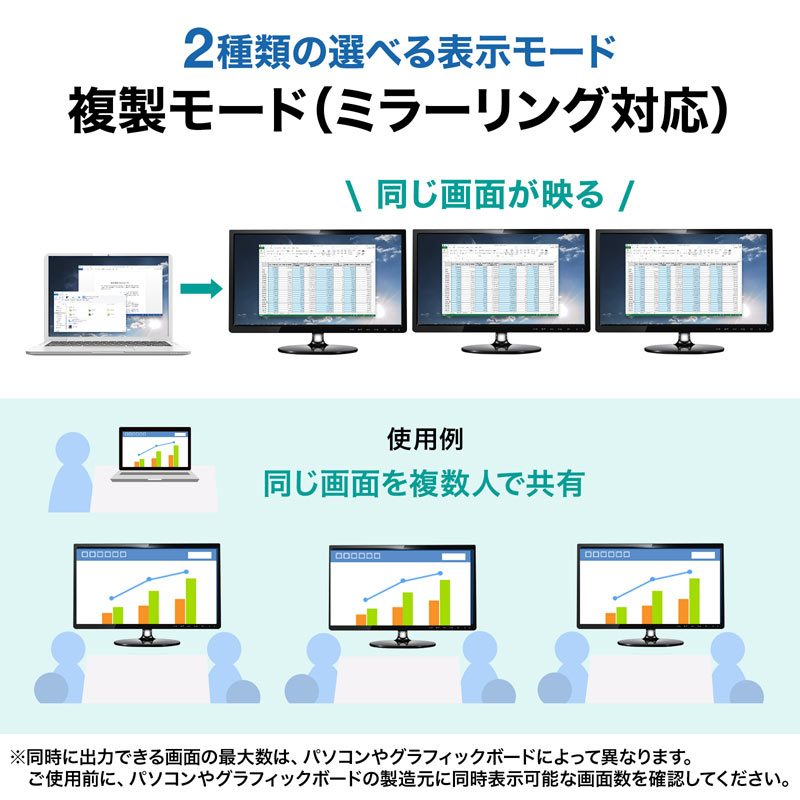

  • 3台のディスプレイにそれぞれ別の画面を出力する拡張モードと同じ画面を出力する複製モードの両方に対応しています。
  • ドライバなどのインストールは必要ありません。接続するだけで使用できます。
  • 最大解像度、8K/60Hzでの出力に対応しています。（パソコン本体がDisplayPort ver.1.4かつDSCサポート時で1台のディスプレイのみ接続時）
  • DisplayPort ALT モード対応のUSB Type-Cポートからのデジタル音声出力に対応。（PC本体、ディスプレイが音声入出力対応の場合）
  • ACアダプタは不要です。Type-Cポートからのバスパワー電源で動作します。

対応情報

対応機種 <パソコン＞
各社パソコン、タブレットなど
※DisplayPort Altモード対応USB Type-Cポートを持っている機種に対応します。
（DisplayPort Ver1.2以降に対応したDisplayPort Altモード対応のType-Cポート）
（DisplayPort MST(Multi Stream Transport)機能に対応した機種)
※すべてのUSB Type-C 搭載機器がDisplayPort AltモードやMST機能に対応しているわけではありません。　詳しくは機器の取扱説明書をご確認いただくか、各メーカーにお問合せください。


＜ディスプレイ＞
DisplayPort入力端子を持つディスプレイ、テレビ、プロジェクターなど


＜注意事項＞
※各解像度に対応したケーブルやテレビ、ディスプレイが必要です。
※同時に出力できる画面の最大数は、パソコンやグラフィックボードによって異なります。ご使用前に、パソコンやグラフィックボードの製造元に同時表示可能な画面数を確認してください。
※音声出力対応の機種では、DisplayPort機器への音声出力ができます。
※接続した機器側から音声を出力する場合は、設定が必要な場合があります。詳しくは接続機器の取扱説明書をご確認ください。
※接続する機器のUSB端子（Type-C）からの電力で動作します。電力供給が安定しない機器の場合動作しないまたは、動作が不安定になる場合があります。
※DisplayPort出力のパソコン、AV機器からUSB Type-Cポート(DisplayPort Altモード対応）を持つディスプレイ、モニターなどへの接続はできません。
※環境、機器により、正常に動作しない場合があります。すべての機器での動作を保証するものではありません。
対応OS Windows 11・10・8.1・8
