HDMIディスプレイ、USBキーボード、USBマウスに対応しUSB2.0機器も切替えできるOSD機能を搭載した19インチサーバーラック対応8ポートKVM。

SW-KVM8HUHDMI対応パソコン自動切替器(8:1)
×

この製品の画像をダウンロード

SW-KVM8HU / HDMI対応パソコン自動切替器(8:1)

SW-KVM8HUの画像を表示しています。

SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
SW-KVM8HU HDMI対応パソコン自動切替器(8:1)
  • USB接続
    USB接続機器です
  • 切替えポート数8:1
    切替内容が8:1の機器です
  • Windows
    Windowsに対応しています
  • Windows Server
    Windows Serverに対応しています
  • macOS
    Mac OSに対応しています
  • Linux
    Linuxに対応しています
  • FULL HD1080p
    FULL HD(1080p)に対応しています
  • RoHS 10
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニール・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
  • RoHS 6
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニール・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

HDMI対応パソコン自動切替器(8:1)

SW-KVM8HU new

JANコード
4969887594285
標準価格
(税抜き \128,000)

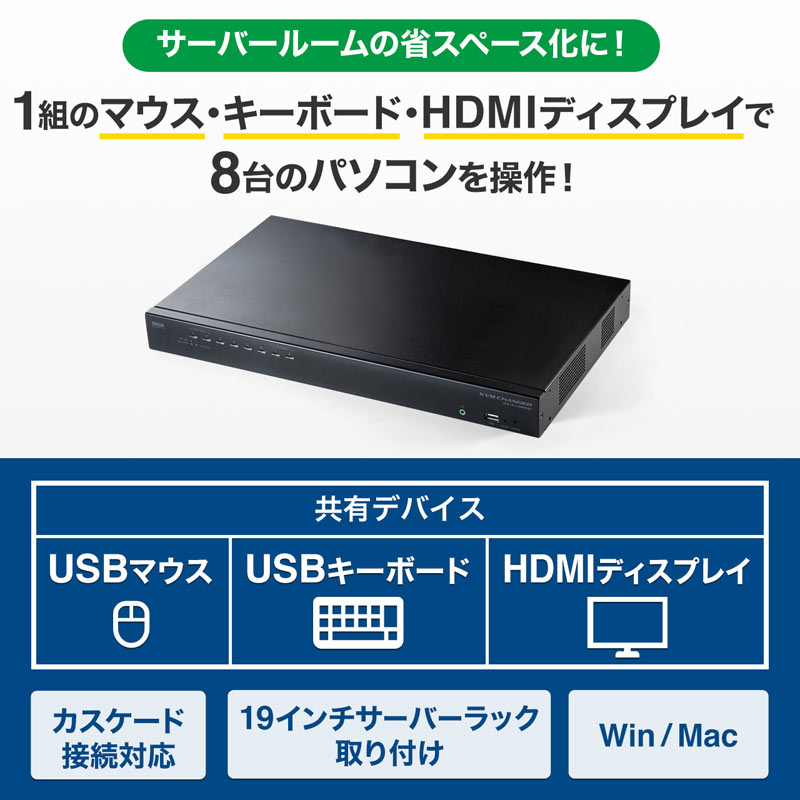

サーバールームの省スペース化に! 1組のマウス・キーボード・HDMIディスプレイで8台のパソコンを操作!

共有デバイス USBマウス USBキーボード HDMIディスプレイ カスケード接続対応 19インチサーバーラック取り付け Win&Mac

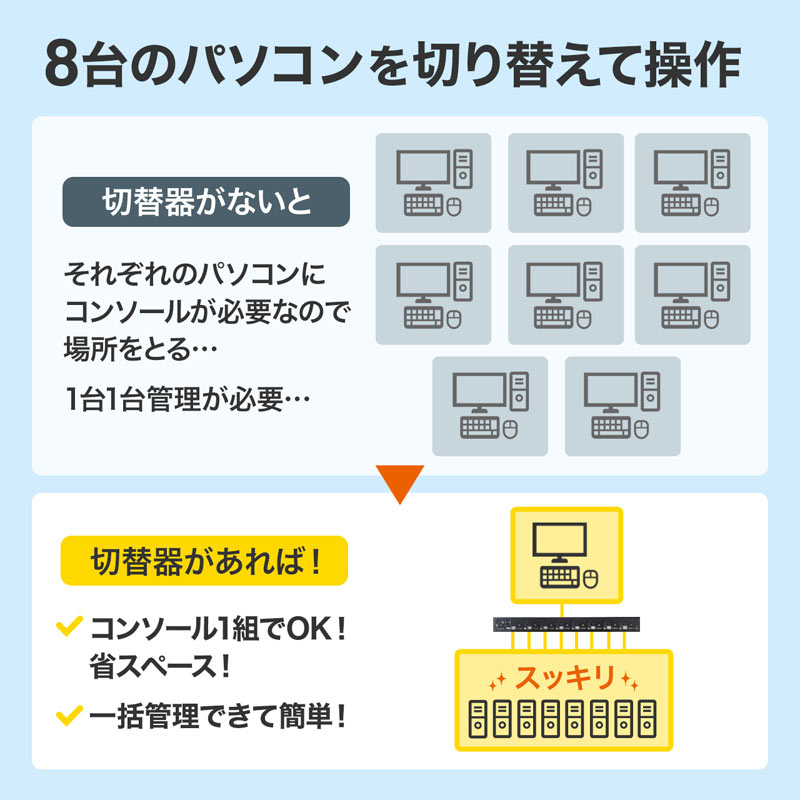

8台のパソコンを切り替えて操作

1組のコンソール(キーボード・マウス・ディスプレイ)で
8台までのパソコンを切り替えて操作できるパソコン自動切替器です。

切り替え器がないと それぞれのパソコンにコンソールが必要で場所をとる...1台1台管理しないといけないので大変... 切り替え器があれば!コンソール一組でOK!省スペース!一括管理出来て簡単!

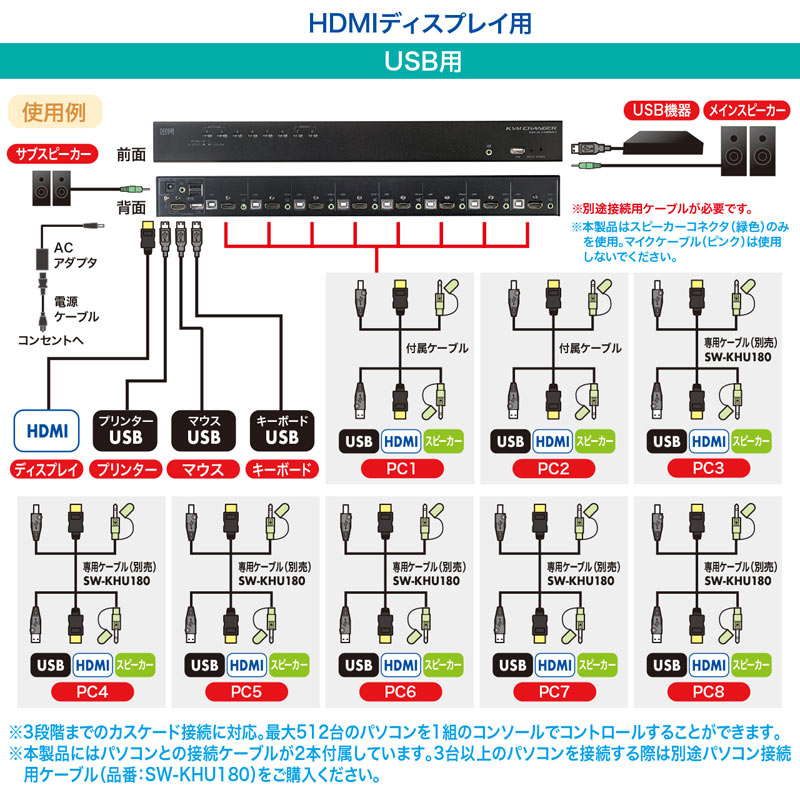

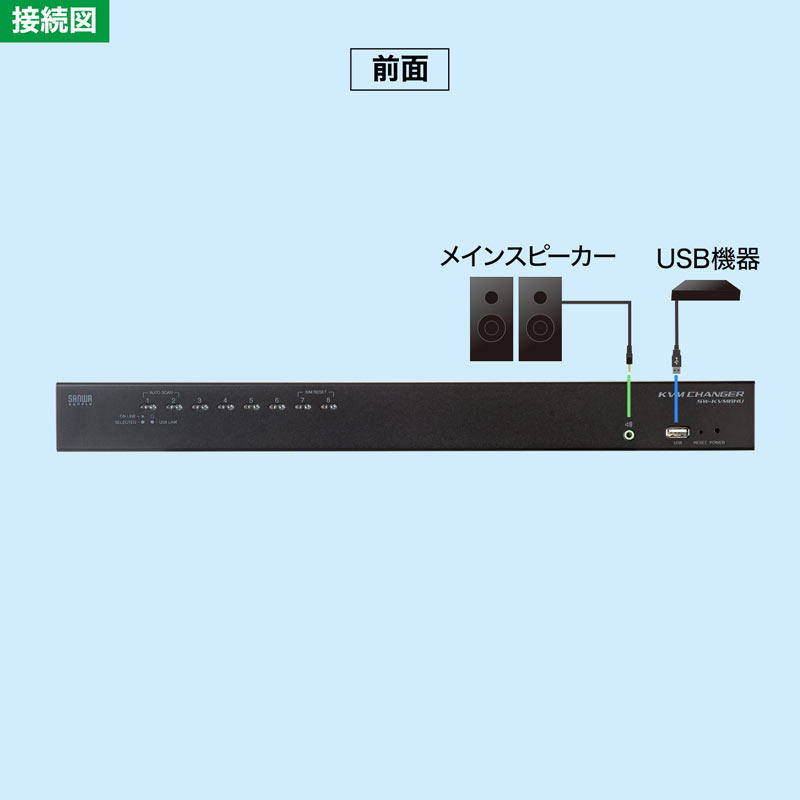

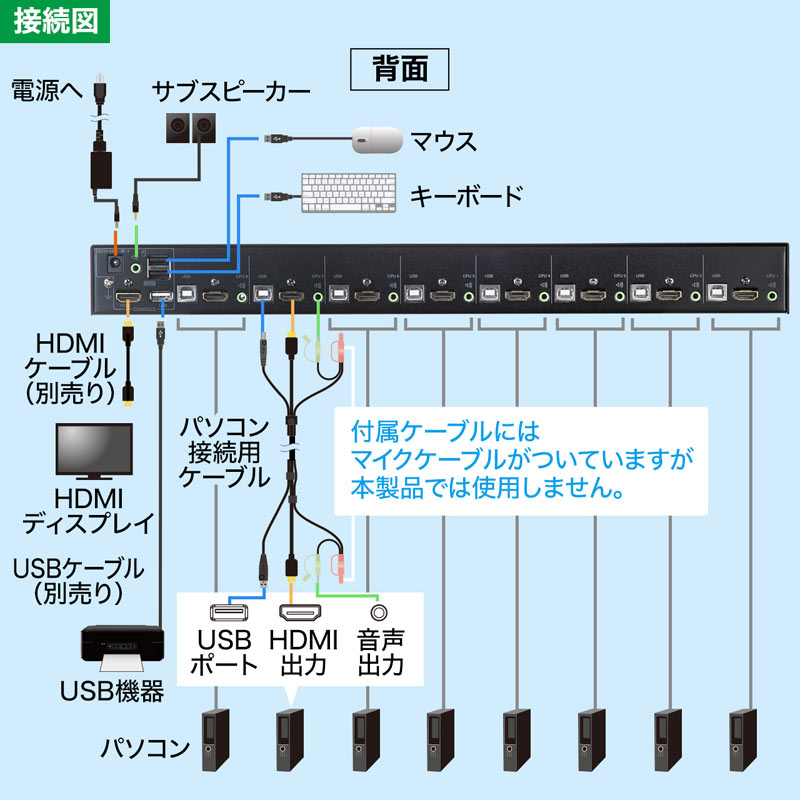

接続部 前面

背面

付属のケーブルにはマイクケーブルがついていますが本製品では使用しません。

さらに

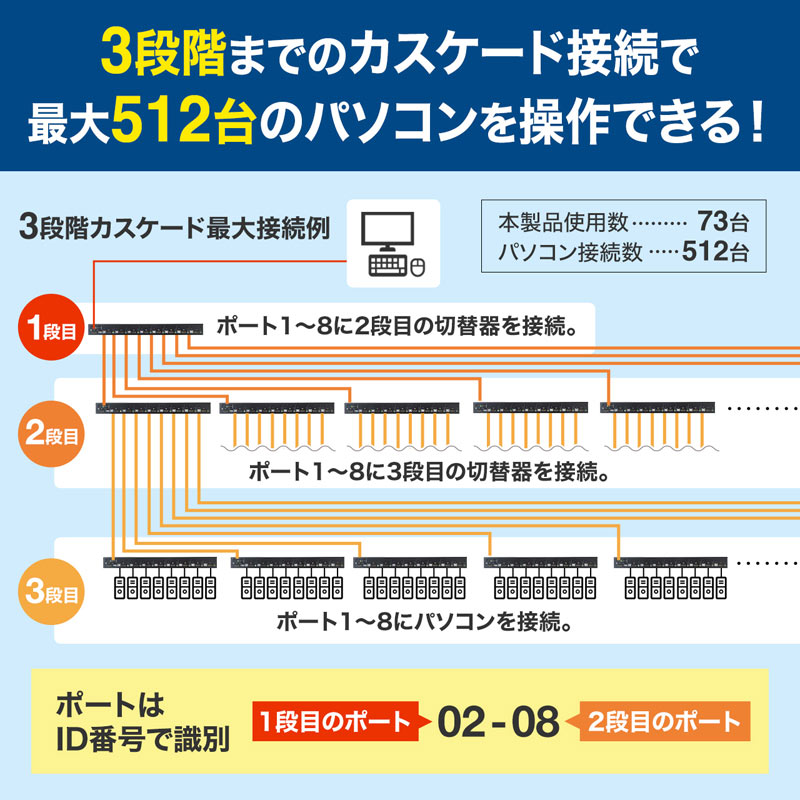

3段階までのカスケード接続で最大512台のパソコンが操作できる!

カスケード接続とは?

切替器の先にさらに切替器を接続する方法です。
階層的に接続することでより多くの機器を切り替えて共有できるようになります。
本製品は3段階までのカスケード接続に対応します。

3段階カスケード接続の最大接続例 本製品73台 パソコン接続数 512台

ポートはID番号で識別

本製品のKVMポートにはそれぞれ固有のポートIDが割り振られます。
2桁の番号は、接続されているポート番号を示します。
このポートIDをOSDやホットキーで指定することによって、目的のパソコンへダイレクトに切替えることができます。

専用接続ケーブルはこちら!

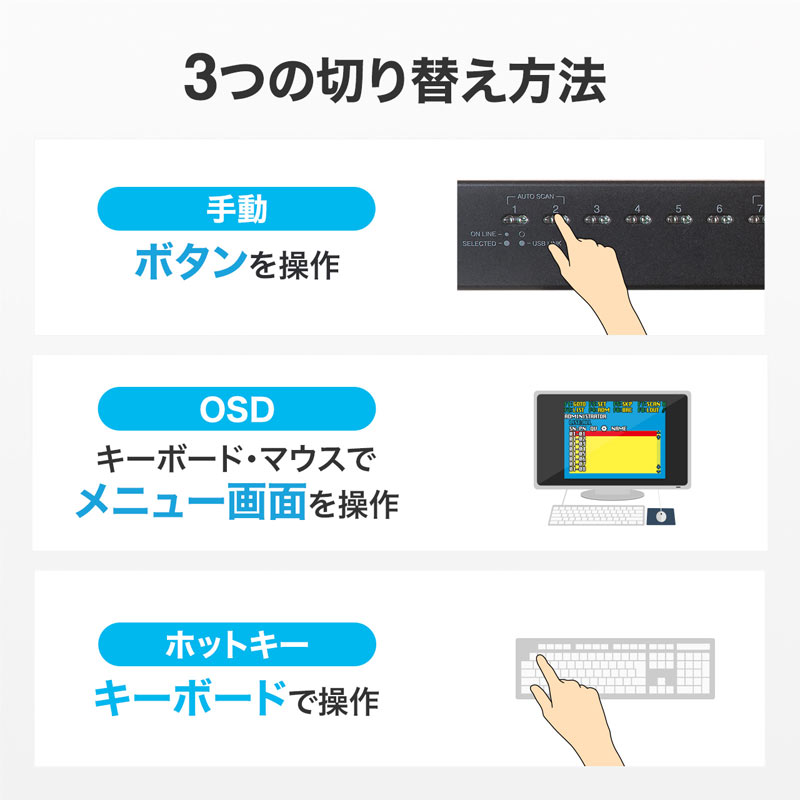

3つの切り替え方法 手動 ボタンを操作 OSD キーボード・マウスでメニュー画面を操作 ホットキー キーボードで操作

手動切り替え、OSDメニューでの切り替え、ホットキーによる切り替えの
3つの方法でポートを選択することができます。

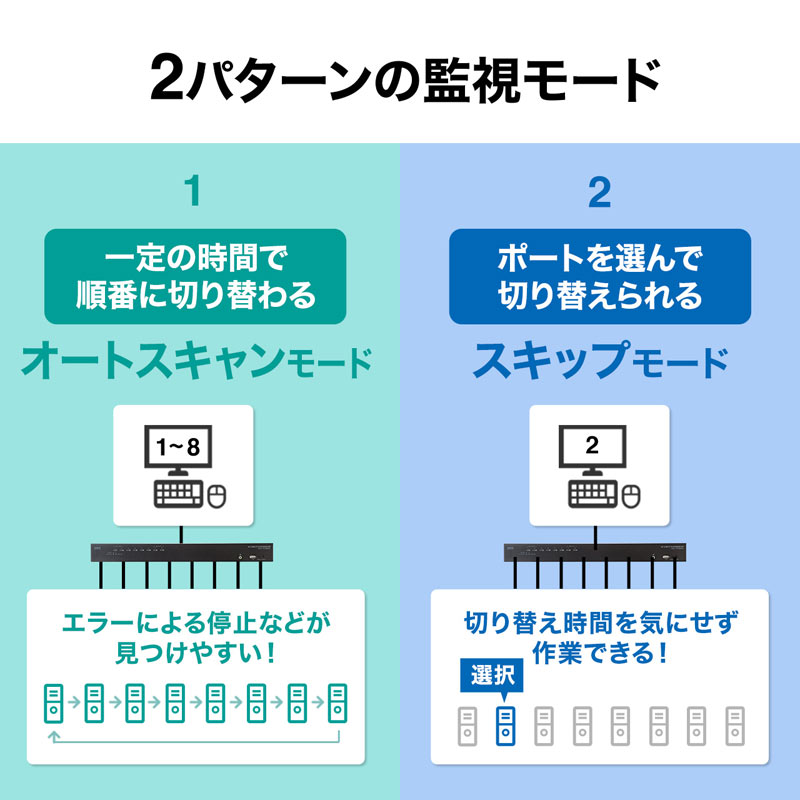

2パターンの監視モード

パソコンの監視方法は、一定時間で順番に切り替わる「オートスキャンモード」と、
手動でポートを選んで切り替えられる「スキップモード」の2種類があります。

1.一定時間で切り替わるオートスキャンモード 2.ポートを選んで切り替えられるスキップモード

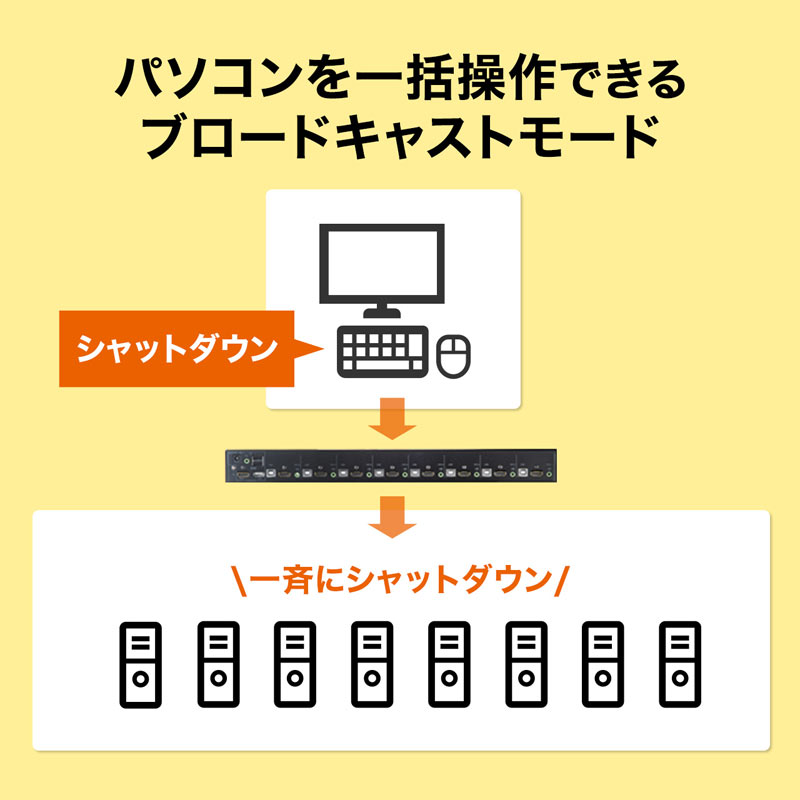

パソコンを一括操作できるブロードキャストモード

シャットダウンやソフトのインストールなどに便利

コマンドを全てのポートに一斉送信し、同じ操作が行えるブロードキャストモード搭載。システム全体のシャットダウン、ソフトウェアのインストール・アップデートなどに便利です。

高画質なHDMIディスプレイに対応

HDMIディスプレイは最大解像度1920×1200(WUXGA)、
1920×1080(フルHD)に対応し、ワイド画面出力にも対応します。

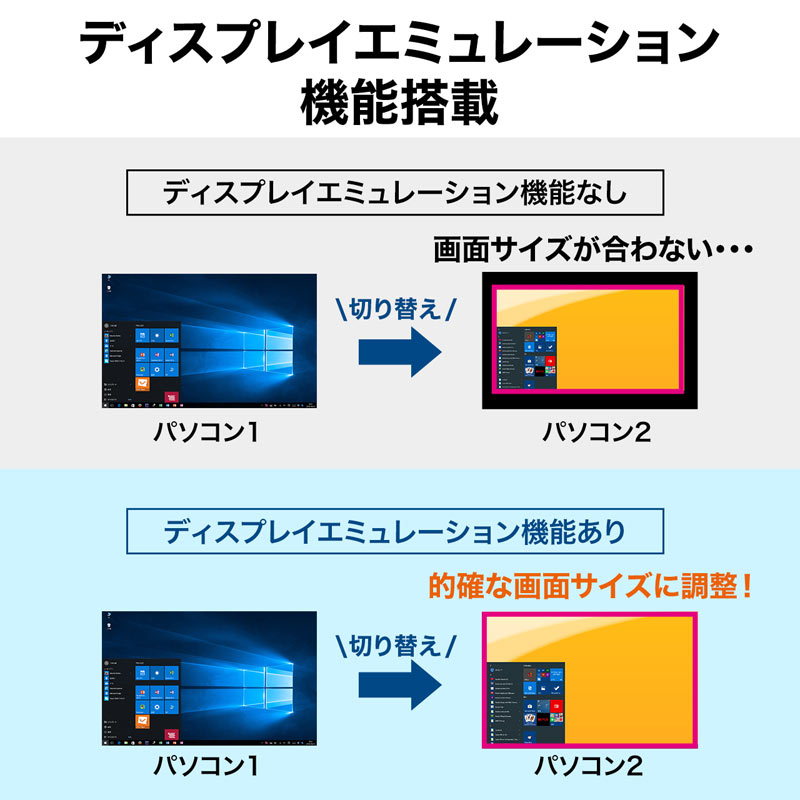

ディスプレイエミュレーション機能搭載

ディスプレイエミュレーション機能(EDID読み出し回路)を搭載しています。
裏起動時に画面解像度が変わる、画面サイズが変わるという問題が発生しません。

ディスプレイエミュレーション機能なし→画面サイズが合わない

ディスプレイエミュレーション機能あり→的確な画面サイズに調整!

マルチディスプレイ対応

デュアル・トリプル・クアッドなどマルチディスプレイ出力に対応しています。
最大8台までのモニターを接続できます。

※接続方法は前述のカスケード接続とは異なります。
※接続するディスプレイと同じ台数の切替器が必要です。

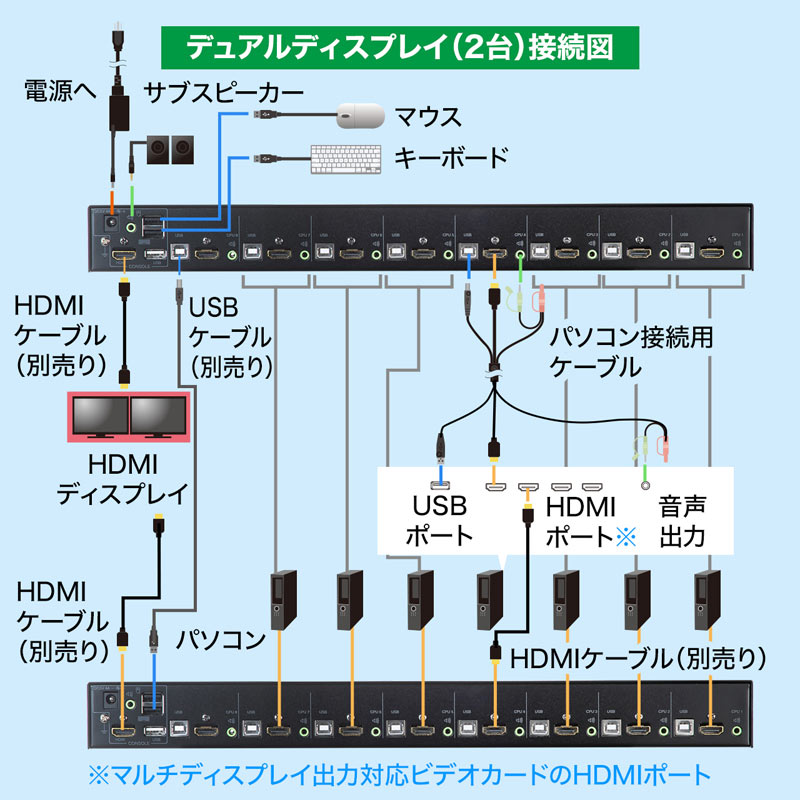

デュアルでスプレイ(2台)接続図 背面

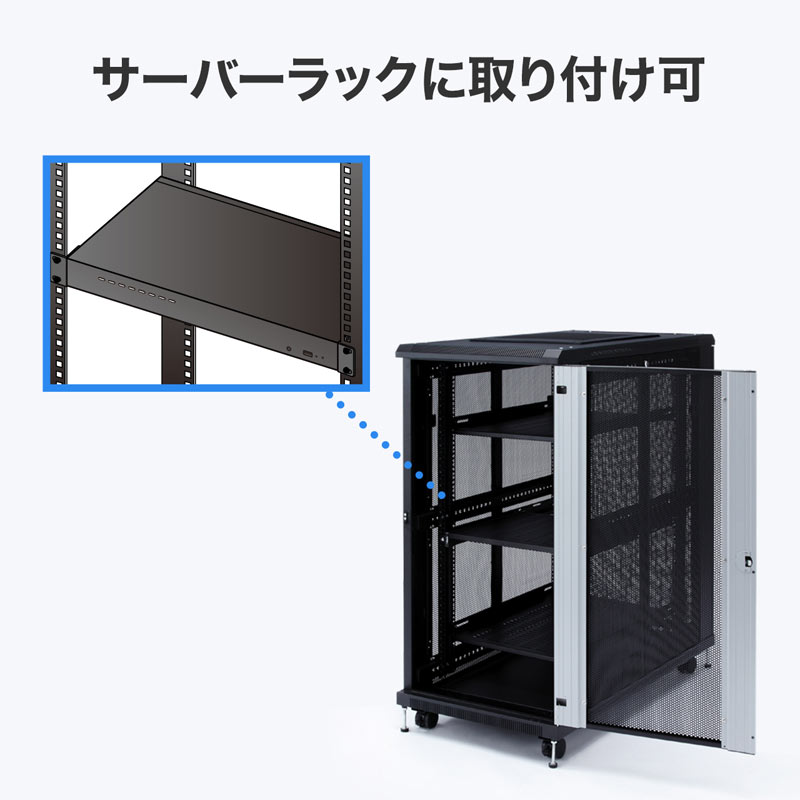

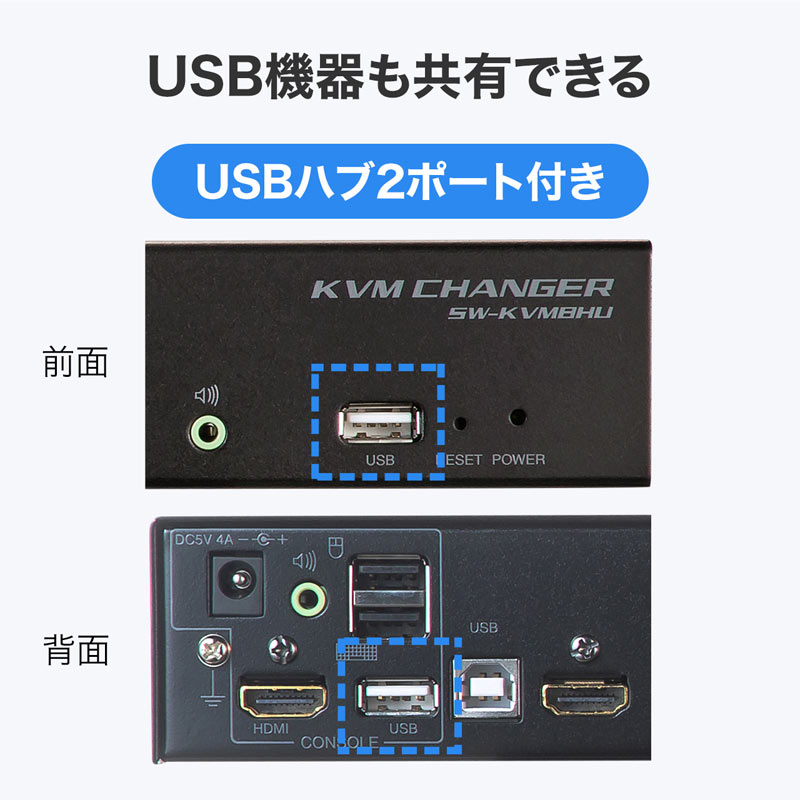

USB機器も共有できる USBハブ2ポート付き サーバーラックに取り付け可

USB2.0ハブを2ポート搭載しているので、USBメモリなどの各種USBデバイスも共有できます。

付属の取り付け金具で19インチサーバーラックに取り付け可能です(1Uサイズ)。

仕様

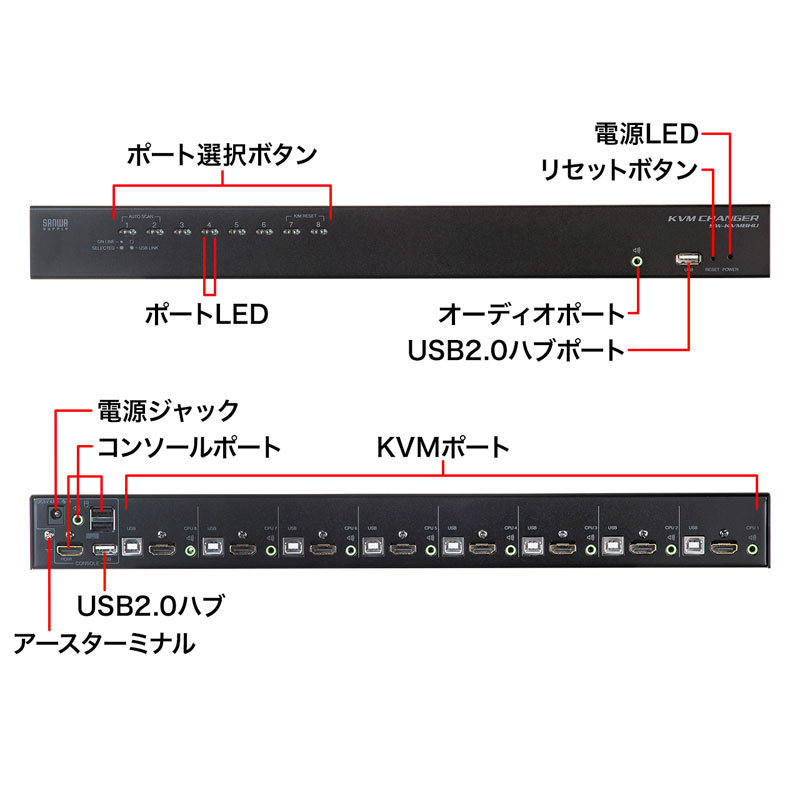

前面 背面

付属品

仕様仕様

インターフェース 【パソコン用】
ディスプレイ/HDMI(タイプA)メス×8
キーボード・マウス・USB2.0ハブ/USB Bコネクタメス×8
スピーカー/3.5mmステレオミニジャック×8
【周辺機器側】
ディスプレイ/HDMI(タイプA)メス×1
キーボード/USB Aコネクタメス×1
マウス/USB Aコネクタメス×1
スピーカー/3.5mmステレオミニジャック×2
USB2.0ハブ/USB Aコネクタメス×2
切替方式 本体ボタン切替、ホットキー切替、オートスキャン切替、OSD切替
切替音 ビープ音ON/OFF設定可能

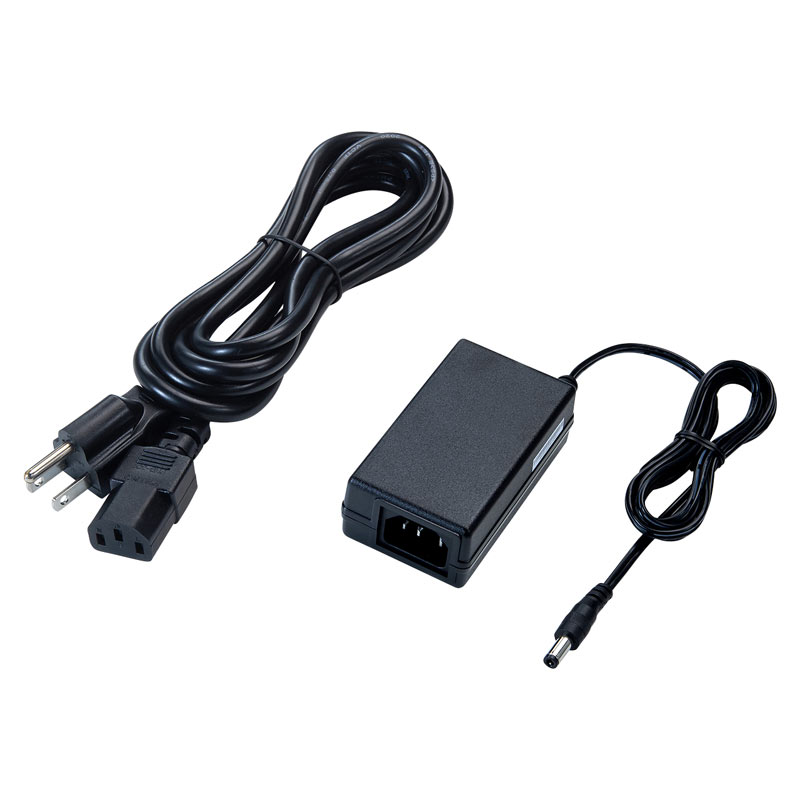

電源 ACアダプタ(DC5V 4A)
消費電力 8.56W
環境条件(結露なきこと) 動作時/温度0〜50℃、湿度80%以下
保存時/湿度−20℃〜60℃、湿度80%以下
最大パソコン接続台数 8台
ディスプレイエミュレーション機能 あり
19インチマウントラック取り付け あり

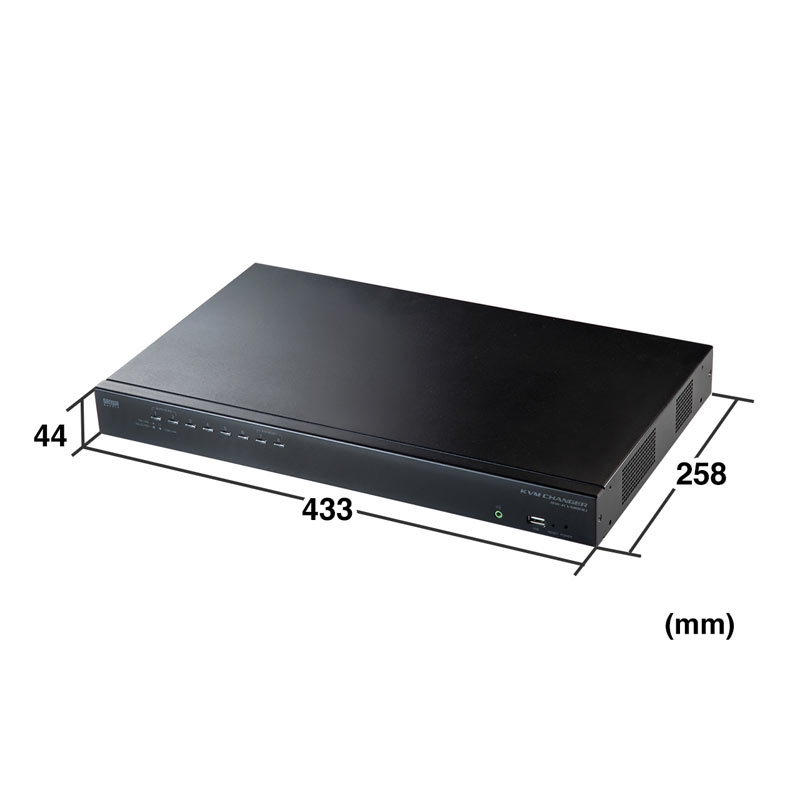

サイズ W433×D258×H44mm

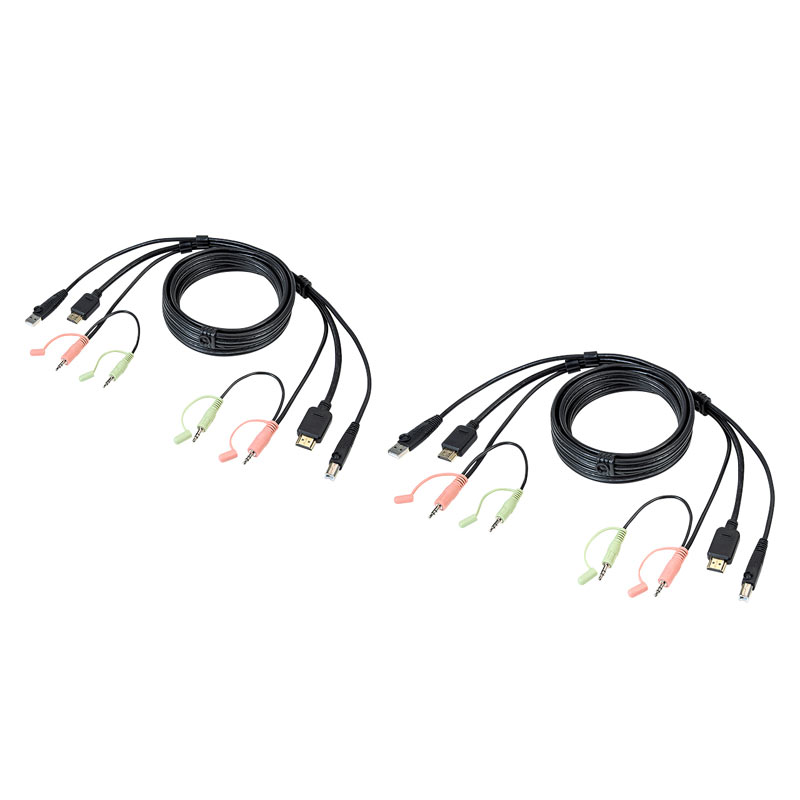

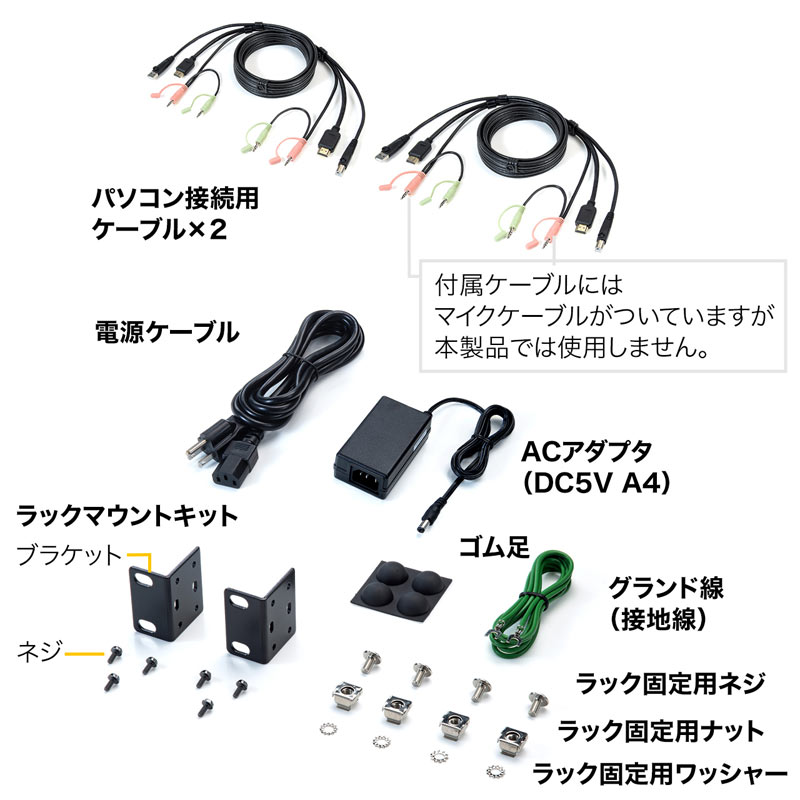

セット内容 本体×1、ACアダプタ(DC5V 4A)×1、電源ケーブル×1、パソコン接続用ケーブル(1.8m)×2、

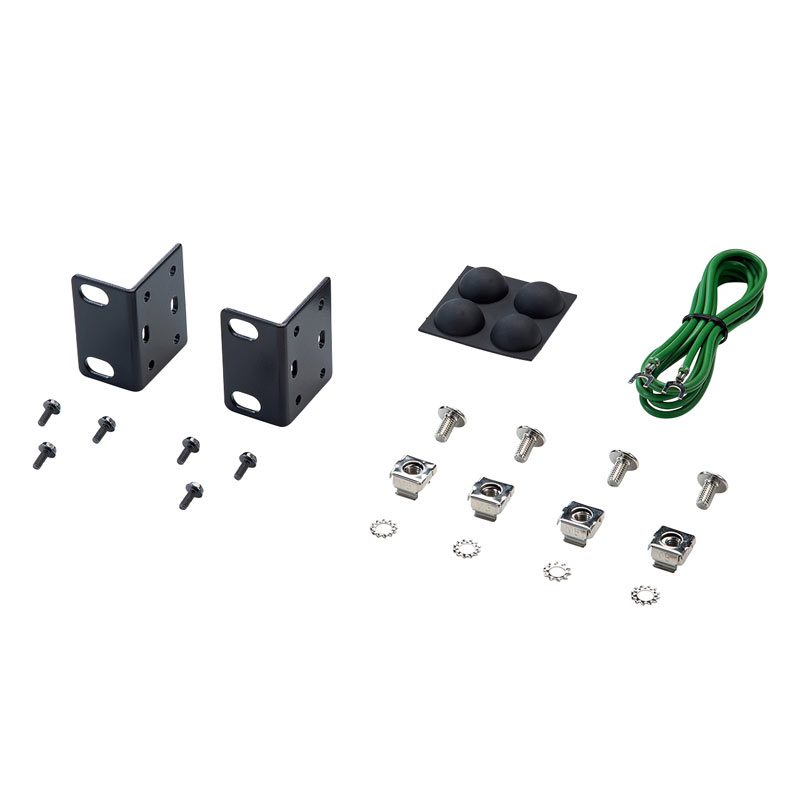

ラックマウントキット(ブラケット×2、ネジ×6)、グランド線(接地線)、取扱説明書(保証書付き)、
ゴム足×4、ラック固定用ネジ×4、ラック固定用ナット×4、ラック固定用ワッシャー×4

特長特長

  • 1組のコンソール(キーボード・マウス・ディスプレイ)で8台までのパソコンを切り替えて操作できます。
  • HDMIディスプレイは最大解像度1920×1200(WUXGA)、1920×1080(フルHD)に対応し、ワイド画面出力にも対応します。
  • ディスプレイエミュレーション機能(EDID読み出し回路)を搭載しています。ディスプレイのEDIDを読み込みKVMに保存、DDC通信時に各ポートへ応答することで裏起動時に画面解像度が変わる、画面サイズが変わるという問題が発生しません。
  • USB2.0ハブを2ポート搭載しており、USBメモリなど各種USBデバイスを切り替えて共有することができます。
  • KVM、USB2.0ハブ、オーディオの独立切り替えが可能です。
  • キーボードポートをエミュレーションしているため、再起動(リブート)時にポートを切り替えなくても完全起動が可能です。
  • ソフトウェアのインストール不要で、接続するだけで全ての機能を使用することができます。
  • 19インチサーバーラックに取り付け可能(1Uサイズ)です。取り付け用金具を付属しています。
  • 切り替え方法は前面パネルでのボタン切り替え、キー入力によるホットキー切り替え、OSD画面による切り替え操作が可能です。
  • 一定時間間隔で自動的にポートを切り替えるオートスキャンモードを搭載しています。パソコン動作状況の確認などに最適です。
  • 使用するユーザーレベルで、操作できるOSD画面を制限したり、コンソールから全てのパソコンを同時にシャットダウンさせるブロードキャスト機能、2レベルパスワードセキュリティ機能などシステム管理に便利な多機能OSDを搭載しています。
  • WindowsOS、MacOS、Linuxに対応。複数のOSが混在した環境でも使用できます。
    ※カーネルのバージョン・ディストリビューションの仕様により使用できない場合があります。
  • 3段階までのカスケード接続に対応しています。最大512台のパソコンを1組のコンソールでコントロールすることができます。
  • ※本製品にはパソコンとの接続ケーブルが2本付属しています。3台以上のパソコンを接続する際は別途パソコン接続用ケーブル(品番/SW-KHU180)をご購入ください。


    <ご注意>
    ※本製品はACアダプタの接続が必須です。未接続状態では動作しません。
    ※すべてのパソコン・キーボード・マウスの動作を保証するものではありません。
    ※キーボード、マウスにおいてドライバのインストールを要する特殊なボタン、ファンクションキーについては本切替器経由では動作しないことがあります。
    ※ワンタッチボタンによるレジューム・サスペンド機能は対応しておりません。

    <切替器-パソコン間専用接続ケーブル(HDMI・USB接続用)>
    品番/SW-KHU180

対応機種対応情報

対応機種 Windows搭載(DOS/V)パソコン、Apple Macシリーズ
※USB Aコネクタ メス、HDMI出力を持つ機種
対応キーボード USBキーボード
※キーボードに搭載されているUSBハブポートは本製品経由では使用することはできません。キーボードに搭載されている特殊ボタンなどドライバを要する機能についても本製品経由では使用することができません。
※指紋認証機能付キーボード、トラックパッド付キーボードなどでは動作しないことがあります。
※Bluetoothキーボード・Blutoothマウスには非対応です。
※ゲーミングキーボードなどのNキーロールオーバー機能を搭載したキーボードは動作対応しません。
対応マウス USBマウス
※Bluetoothキーボード・Blutoothマウスには非対応です。
対応ディスプレイ HDMI入力端子を標準搭載しているテレビ・パソコン用ディスプレイ
対応解像度 最大解像度1920×1200(WUXGA)、1920×1080(フルHD)まで表示可能
対応スピーカー・マイク 3.5mmステレオミニプラグ接続のスピーカー・マイク
※音声出力設定をHDMI Audioにしている場合はアナログ音声出力はできません。別途設定変更が必要です。
対応OS Windows 10・8.1・8・7・Vista・XP(32/64bit、各Edition対応)
Windows Server 2019、2016、2012(R2)、Windows Server2008(R2)、Windows Server 2003(R2)
macOS 10.12〜10.15、Mac OS X 10.6〜10.11
Linux(CentOS、uBuntu、OpenSUSE)
確認済の対応表はこちら

▼すべて表示する

ラインナップ

オプション品(全2件)
P-VGA-AC4 ACアダプタ P-VGA-AC4 オープン価格

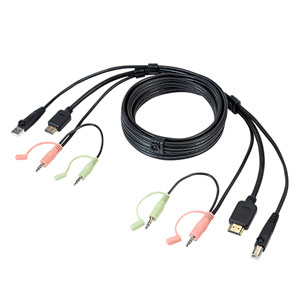

SW-KHU180 パソコン自動切替器用ケーブル(1.8m) SW-KHU180 ¥5,280 (税込)
