「Camera Link」インターフェース規格対応、カメラリンクPoCL細径ロボットケーブル。SDR/MDR・3m。

Name: カメラリンクPoCLロボットケーブル 3m
SKU: KB-CAMRPOSM-03
Price: 45320 JPY
Availability: InStock

KB-CAMRPOSM-01の画像を表示しています。

カメラリンクPoCLロボットケーブル 3m

長さ違い製品

品番	特長	価格(税込)
KB-CAMRPOSM-01	1m	¥37,730
KB-CAMRPOSM-02	2m	¥41,580
KB-CAMRPOSM-05	5m	¥52,800

バリエーション一覧を見る

カメラリンクケーブル構成図
産業用CCDカメラ～フレームグラバー（画像ボード）間の接続に使用される「Camera Link」インターフェイス規格対応のケーブルです。ミディアムコンフィグ・フルコンフィグでの接続の際は、2本で接続します。
PoCL対応画像ボードに対応
PoCL（Power over Camera Link）対応のカメラ、フレームグラバーと接続することで電源供給も可能です。
耐屈曲性を有したロボットケーブル
屈曲性に優れたロボットケーブルで、工場の製造ラインにおいて商品のパッケージや電子部品などの外観検査用可動式カメラとの接続に対応します。

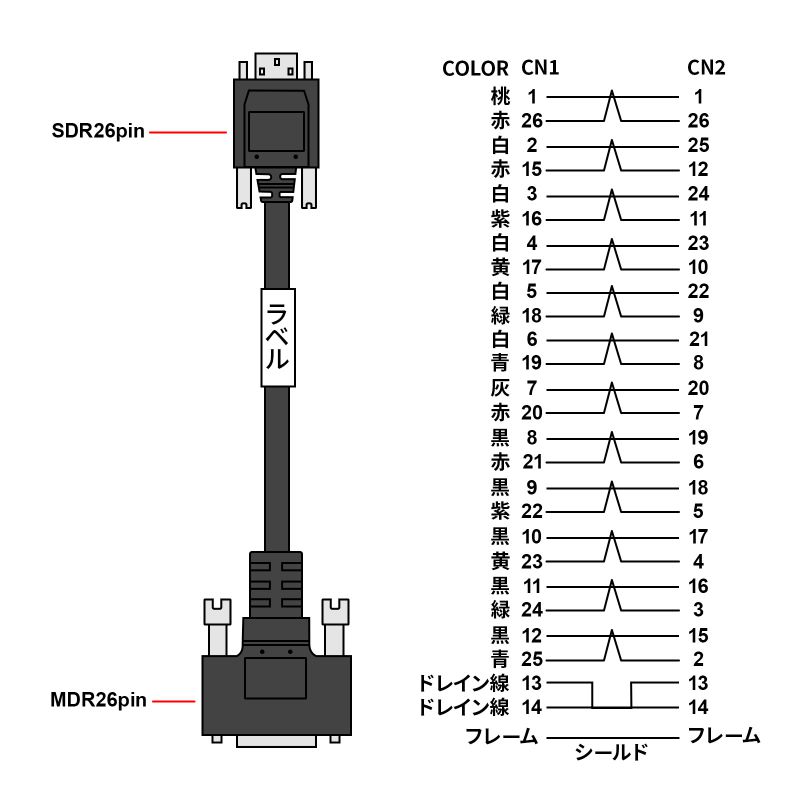

ケーブル仕様図

ケーブル長	3m
カラー	ブラック（つや消し）
コネクタ形状	SDR26pinオス－MDR26pinオス固定ネジ/ MDR…インチ（#4-40） SDR…M2
ケーブル導体	30AWG
ケーブル直径	6.9mm
検査	100％導通検査
特性インピーダンス	100±10Ω
ケーブル芯数	26芯
ケーブル規格	UL20379
ケーブル定格	30V 80℃
ジャケット（カラー）	耐熱PVC（ブラックつや消し）
対内伝搬遅延時間差	50ps/m MAX
遅延時間（Time delay）	4.5±0.3ns/m
許容曲げ半径	55.2mm
Camera Link	Base/Medium/Full Configuration
屈曲データ（右記結果は試験結果であり、保証値ではありません）	【90度屈曲試験結果】100万回以上屈曲試験条件/ 荷重…500gf 屈曲角度…左右90度速度…40回/分マンドレル径…半径40mm 【摺動屈曲試験結果】1,000万回以上摺動屈曲試験条件/ 曲げ半径…100mm 移動速度…30回/分ストローク…約1m
