DVIコネクタとミニD-sub15pinをつなぐアナログモード用ケーブル。ホワイト・3m。
KC-DVI-HD1Kの画像を表示しています。
- DOS/V DOS/V機用です
- PC98 NX NEC PC98NX用です
- Apple Apple Mac用または最適な製品です
- 複合同軸 R・G・B画像信号用に75Ω同軸ケーブルを使用、画質劣化が極めて少ないケーブルです
- 2重シールド 銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施し、ほとんどのノイズから守ります
- ツイストペア 芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています
- モールド 内部を樹脂モールドで固め、さらに全面シールド処理を施していますので、外部干渉を防ぎノイズ対策も万全です
- 金pin 錆にも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン（コンタクト）を使用しています
- コア付き ケーブルから伝送されるノイズを効果的に吸収するノイズフィルターの機能を持つフェライトコアが装着されています
- PC99規格 intel社とパソコンのOS（基本ソフト）を製作しているMicrosoft社が共同で作成したパソコンの規格に基づくケーブル
- 特注可能 このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
- 特注ロット500～ 発注数量が500より多い場合には特注をお受けすることが可能です。最小ロット数は変動することもありますので事前にご確認ください。価格・納期・仕様に関しまして、ご相談させていただきます。

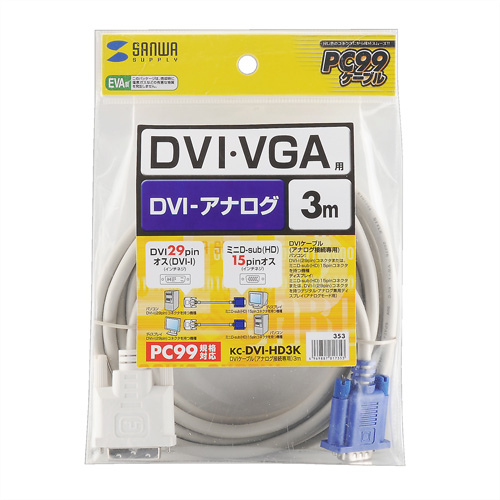

KC-DVI-HD3KDVIケーブル（アナログ）
仕様
| カラー | コネクタ（DVI）/ホワイト（PC99規格適合）
コネクタ（ミニD-sub）/ブルー（PC99規格適合） |
|---|---|
| ケーブル直径 | 6.4mm |
| ケーブル長 | 3m |

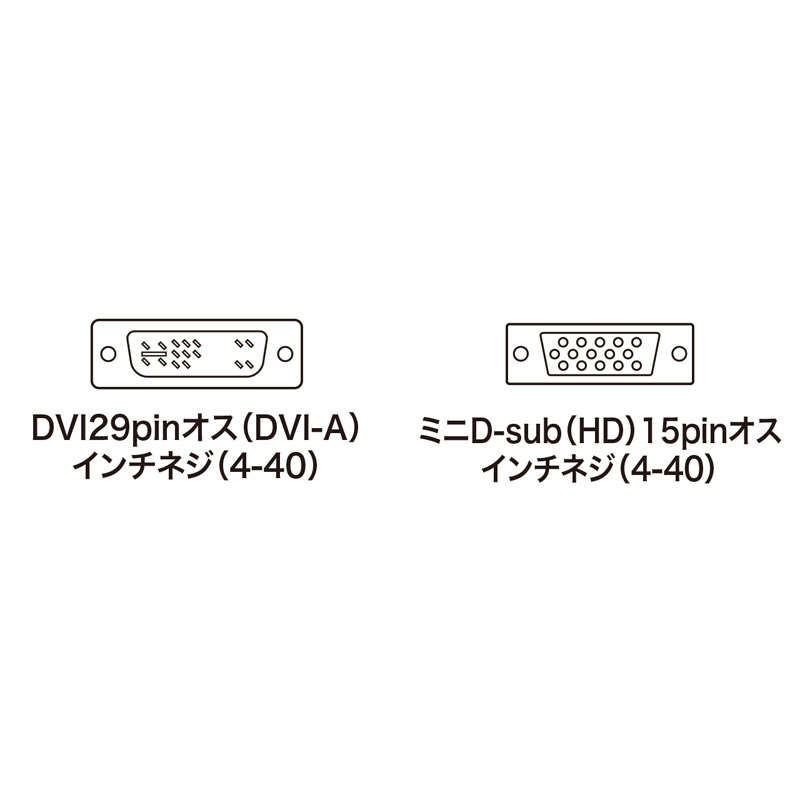

| コネクタ形状 | DVI29pinオス（DVI-I）インチネジ（4-40）－
ミニD-sub(HD)15pinオス インチネジ（4-40） |
| ケーブル規格 | UL20276 |
| 対応モード | DVIアナログモード |
| 特注ロット500本～
※発注数量が500本より多い場合には特注をお受けすることが可能です。最小ロット数は変動することもありますので事前にご確認ください。価格・納期・仕様などについては、サンワサプライ営業までお問い合わせください。 ※コネクタ・線材などの材料・部品をサンワサプライ規定のものを使用すれば、1本からの特注生産が可能です。（モールドコネクタや、PC99カラー指定などで、少量での特注生産はできません） |
|
特長

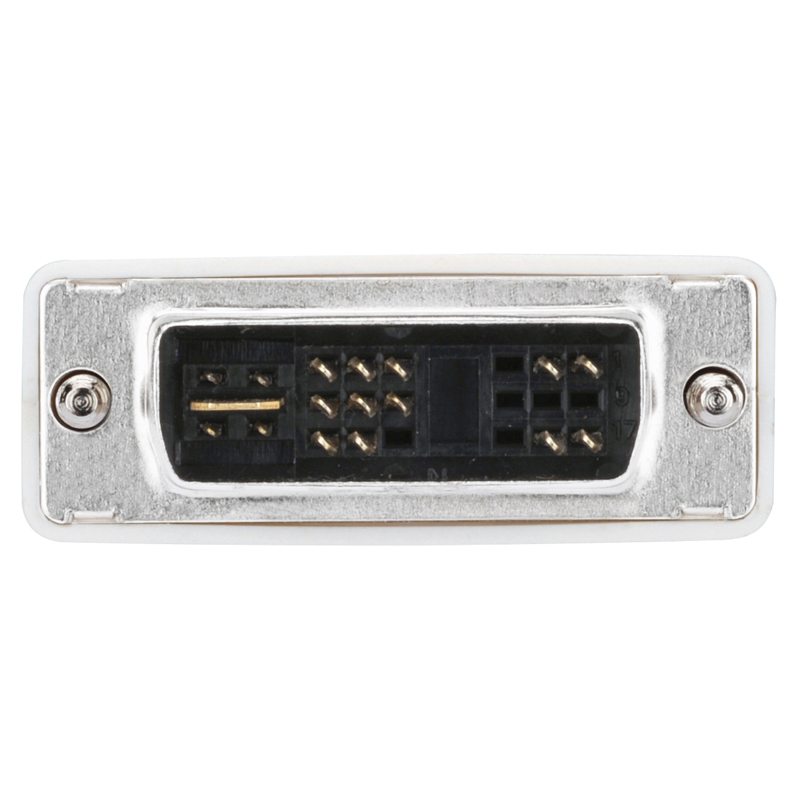

- DVI-I（29pin）ポートを持つパソコンとミニD-sub（HD）15pinコネクタを持つアナログディスプレイまたは、ミニD-sub（HD）15pinポートを持つパソコンとDVI-I（29pin）ポートを持つデジタル・アナログ両対応のディスプレイをアナログモードで接続するケーブルです。
- R・G・Bの映像用信号に75Ω同軸ケーブルを使用している複合同軸ケーブルです。ノイズに強く信号損失も極めて少ないので、高解像度モードに対しても画像劣化が極めて少ない高品質なケーブルです。
- 銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。
- 芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています。
- 内部を樹脂モールドで固め、さらに全面シールド処理を施したモールドコネクタなので、外部干渉を防ぎノイズ対策も万全です。耐振動・耐衝撃性にも優れています。

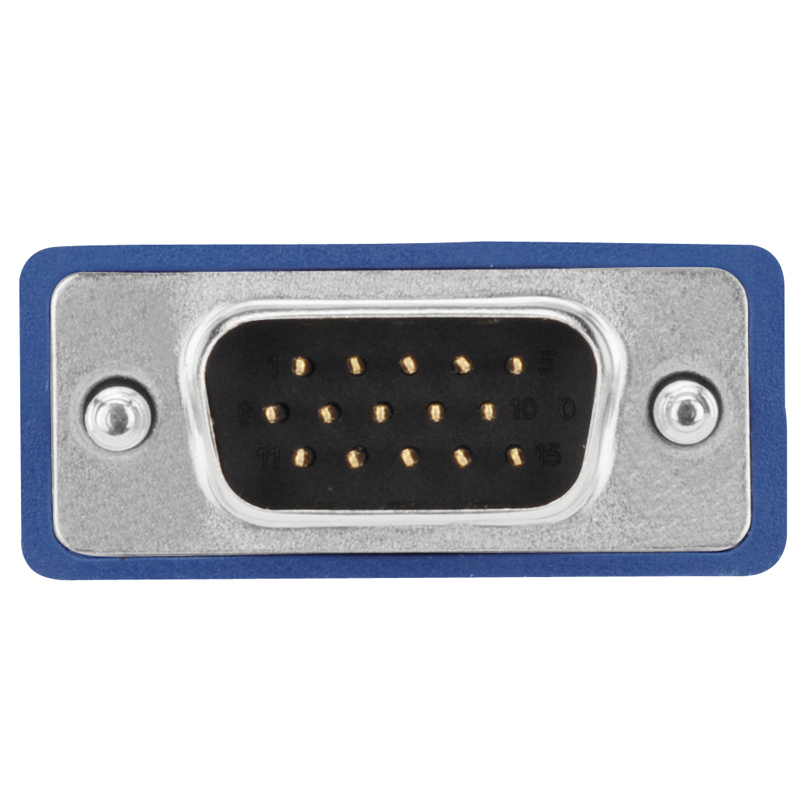

- サビにも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン（コンタクト）を使用しています。

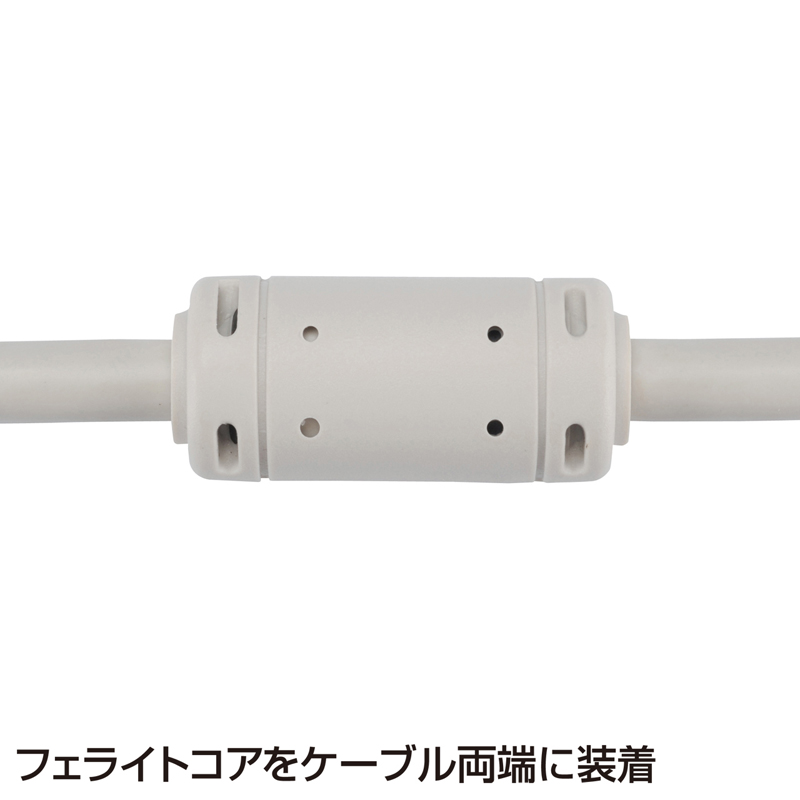

- 高周波ノイズを吸収するフェライトコアをケーブル両端に装着しています。
- インテル社とマイクロソフト社が共同で作成したパソコンの規格に基づくPC99ケーブルです。パソコンと周辺機器を正しく接続するためにコネクタが色分けされています。
- RoHS指令に対応した製品です。
対応情報
| 対応機種 | ＜パソコン＞
各社DOS/Vパソコン ※DVI-I（29pin）またはミニD-sub（HD)15pinコネクタコネクタを持つ機種 ＜ディスプレイ＞ 各社ディスプレイ ※ミニD-sub（HD）15pinコネクタを持つアナログディスプレイまたは、DVI-I（29pin）コネクタを持つデジタル・アナログ兼用液晶ディスプレイ アナログモード用 ※DVIデジタル（シングルリンク、デュアルリンク）モードでは使えません。 |
|---|
