トップ > 製品情報 > ケーブル > SCSIケーブル・アダプタ > KB-UWS1N

ピンタイプハーフ68pinのSCSI機器同士を接続する高品質LVDケーブル。1m。

KB-UWS1N外付けLVDケーブル(1m)
×

画像データベースシステムから画像をダウンロード

KB-UWS1N / 外付けLVDケーブル(1m)

KB-UWS1Nの画像を表示しています。

KB-UWS1N 外付けLVDケーブル(1m)
KB-UWS1N 外付けLVDケーブル(1m)
KB-UWS1N 外付けLVDケーブル(1m)
KB-UWS1N 外付けLVDケーブル(1m)
KB-UWS1N 外付けLVDケーブル(1m)
  • RoHS 6
  • 紙箱パッケージ
  • 各社
  • adaptec
  • Highインピーダンス
  • USB2.0対応ケーブル
  • ツイストペア
  • シールド
  • 金pin
  • ストレート結線
  • 価格お問合せ
  • 納期お問合せ
  • 特注お問い合わせ

外付けLVDケーブル(1m)

KB-UWS1N

JANコード
4969887843529
標準価格
(税抜き \24,800)

仕様仕様

ケーブル長 1m

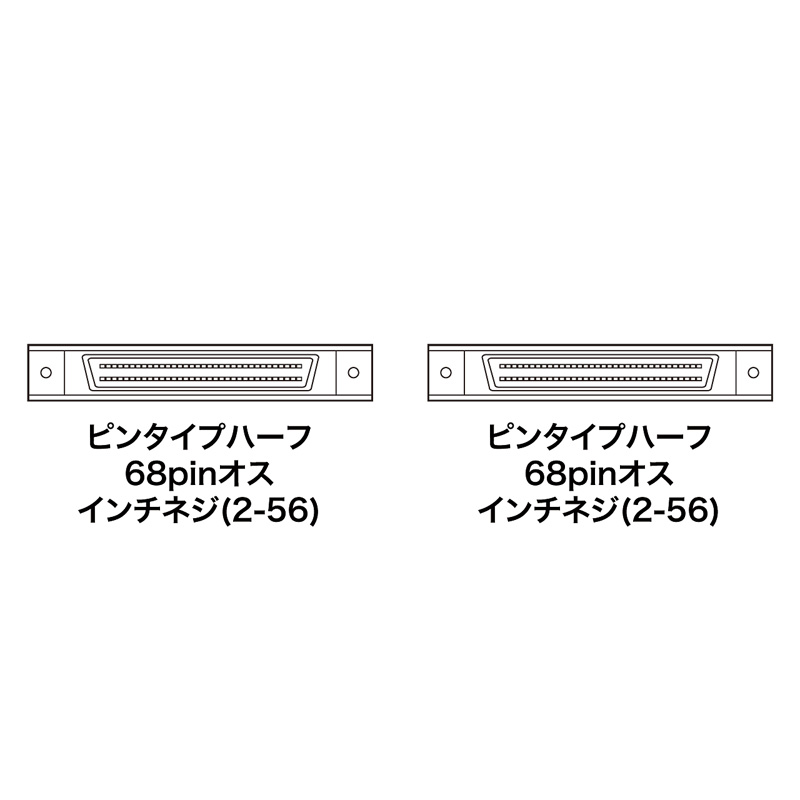

コネクタ形状 ピンタイプハーフ68pinオス インチネジ(2-56)−
ピンタイプハーフ68pinオス インチネジ(2-56)
仕様 ハイインピーダンスケーブル(SE/LVD/HVD対応ケーブル)
特性インピーダンス90±6Ω(シングルエンド)
※(Ack&Rec)のみ、他のPairは90±10Ω
特性インピーダンス125±10Ω(ディファレンシャル)
ケーブル直径 9.7mm
ケーブル規格 UL20276

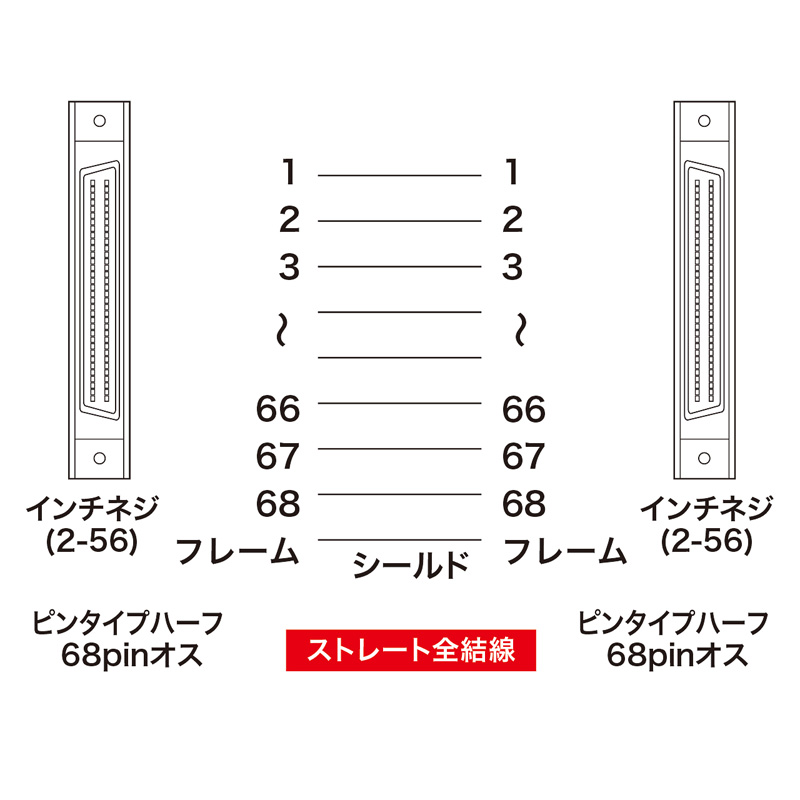

結線 ストレート全結線
特注可能
1本から長さ変更などの特注生産が可能です。
※1本からの特注の場合は、コネクタの材料はサンワサプライ規定のものを使用します。モールドまたはPC98カラーのコネクタのケーブルは、少量での特注生産はできません。ご了承ください。

特長特長

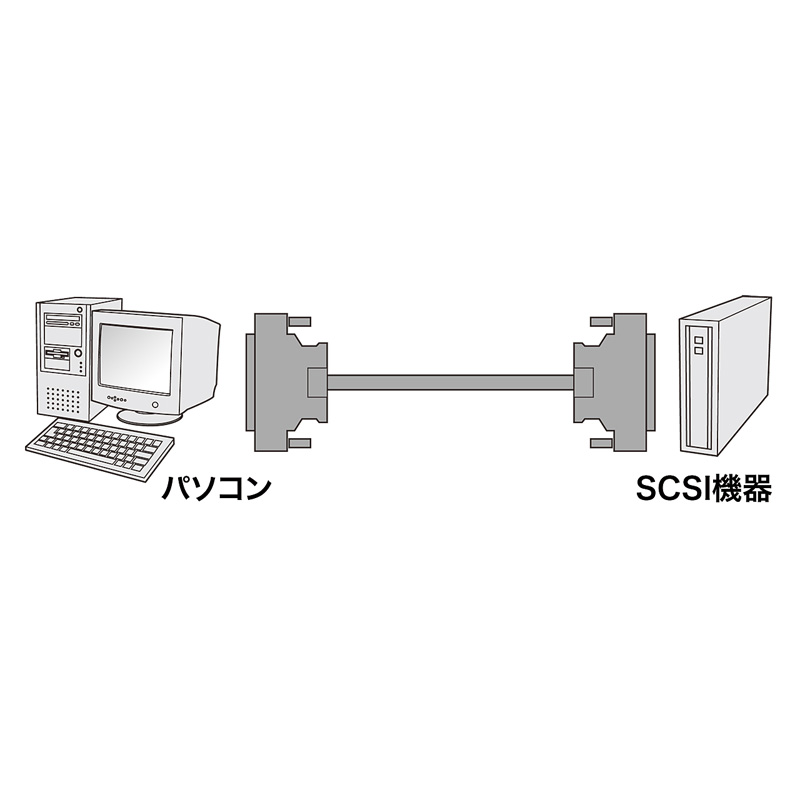

  • ピンタイプハーフ68pinのSCSI機器同士を接続するケーブルです。
  • Fast5、Fast10、Fast20、Fast40、Fast80(Ultra160・320)まで対応する高性能ケーブルを使用しています。
  • SE(シングルエンド)/LVD/HVD全てのSCSI規格に対応しています。
    ※SCSI規格の更新によりケーブル特性が変更された場合は除きます。
  • 銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。
  • 芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています。
  • コネクタ内部をメタルカバーとプラスチックカバーで覆って(二重構造)いるシールドコネクタで、EMI対策も万全です。
  • サビにも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン(コンタクト)を使用しています。

  • <ご注意>
    ※ピンタイプハーフ68pinコネクタにはロックネジタイプを採用しています。ラッチタイプではありませんので、よくご確認ください。

対応機種対応情報

対応機種 各社パソコン・SCSIインターフェース(ピンタイプハーフ68pinの機種)
各社SCSI機器(ピンタイプハーフ68pinの機種)
