ディスプレイケーブル。複合同軸・アナログRGB・3m。

通常画面表示

KC-V3 / ディスプレイケーブル(複合同軸・アナログRGB・3m)

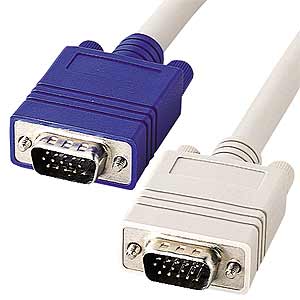

KC-V07の画像を表示しています。

KC-V3 / ディスプレイケーブル(複合同軸・アナログRGB・3m)
KC-V3 / ディスプレイケーブル(複合同軸・アナログRGB・3m)
KC-V3 / ディスプレイケーブル(複合同軸・アナログRGB・3m)
KC-V3 / ディスプレイケーブル(複合同軸・アナログRGB・3m)
KC-V3 / ディスプレイケーブル(複合同軸・アナログRGB・3m)
  • DOS/V
    DOS/V機用です
  • PC98 NX
    NEC PC98NX用です
  • NEC
    NEC用または最適な製品です
  • Apple
    Apple Mac用または最適な製品です
  • 各社
    各社パソコンに対応します
  • 複合同軸
    R・G・B画像信号用に75Ω同軸ケーブルを使用、画質劣化が極めて少ないケーブルです
  • 2重シールド
    銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施し、ほとんどのノイズから守ります
  • ツイストペア
    芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています
  • モールド
    内部を樹脂モールドで固め、さらに全面シールド処理を施していますので、外部干渉を防ぎノイズ対策も万全です
  • 金pin
    錆にも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン(コンタクト)を使用しています
  • PC99規格
    intel社とパソコンのOS(基本ソフト)を製作しているMicrosoft社が共同で作成したパソコンの規格に基づくケーブル
  • ストレート結線
    ストレート結線です
  • 特注可能
    このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
  • 特注ロット500~
    発注数量が500より多い場合には特注をお受けすることが可能です。最小ロット数は変動することもありますので事前にご確認ください。価格・納期・仕様に関しまして、ご相談させていただきます。

ディスプレイケーブル(複合同軸・アナログRGB・3m)

KC-V3 廃止

JANコード
4969887553336
標準価格
¥3,080(税抜き ¥2,800)

KC-V3ディスプレイケーブル(複合同軸・アナログRGB・3m)
×

この製品の画像をダウンロード

仕様

ケーブル長 3m

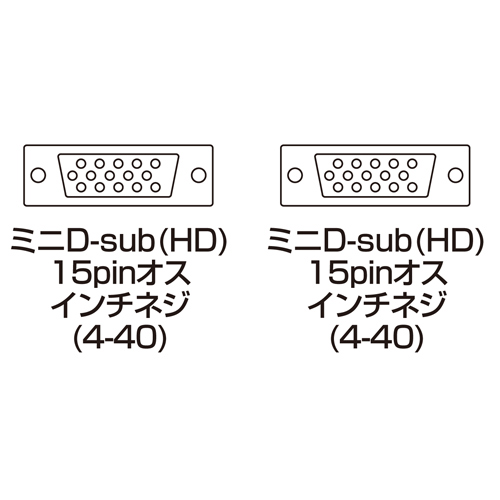

コネクタ形状 ミニD-sub(HD)15pinオス インチネジ(4-40)-
ミニD-sub(HD)15pinオス インチネジ(4-40)
ケーブル直径 9mm
ケーブル規格 UL2919

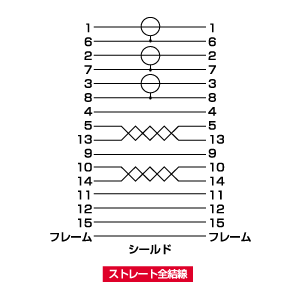

結線 ストレート全結線
特注ロット500本~
※発注数量が500本より多い場合には特注をお受けすることが可能です。最小ロット数は変動することもありますので事前にご確認ください。価格・納期・仕様などについては、サンワサプライ営業までお問い合わせください。
※コネクタ・線材などの材料・部品をサンワサプライ規定のものを使用すれば、1本からの特注生産が可能です。(モールドコネクタや、PC99カラー指定などで、少量での特注生産はできません)

特長

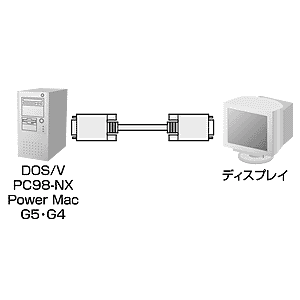

  • DOS/Vパソコン本体とディスプレイを、またそれらを切替器・分配器と接続するためのケーブルです。
  • R・G・Bの映像用信号に75Ω同軸ケーブルを使用している複合同軸ケーブルです。ノイズに強く信号損失も極めて少ないので、高解像度モードに対しても画像劣化が極めて少ない高品質なケーブルです。
  • 銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。
  • 芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています。
  • 内部を樹脂モールドで固め、さらに全面シールド処理を施したモールドコネクタなので、外部干渉を防ぎノイズ対策も万全です。耐振動・耐衝撃性にも優れています。
  • サビにも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン(コンタクト)を使用しています。
  • インテル社とマイクロソフト社が共同で作成したパソコンの規格に基づくPC99ケーブルです。パソコンと周辺機器を正しく接続するためにコネクタが色分けされています。
  • RoHS指令に対応した製品です。

対応情報

対応機種 <パソコン>
各社DOS/Vパソコン
NEC PC98-NXシリーズ、NEC PC-9821シリーズ
※ミニD-sub(HD)15pinディスプレイポートを持つ機種。
※詳しくは、インターフェース一覧をご覧ください。
・(NEC)
製品関連ページ Apple iMac、Power Mac G4・G3、PowerBookシリーズ、iBookシリーズなど
※ミニD-sub(HD)15pinディスプレイポートを持つ機種。
※詳しくは、インターフェース一覧をご覧ください。
・(Mac)→

<ディスプレイ>
各社アナログRGBディスプレイ
※ミニD-sub(HD)15pinポートを持つ機種。


<切替器>
各社切替器
※ミニD-sub(HD)15pinポートを持つ全回路切替器。

ラインアップ

長さ違い(全5件)
