HDMI信号をフルHD(1920×1080)解像度で最大40m、720P(1280×720)なら最大60mまで4分配して延長できるHDMIエクステンダー。

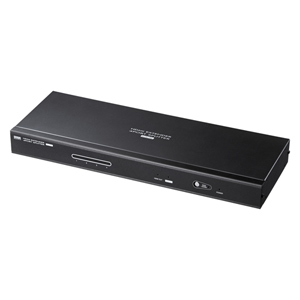

VGA-EXHDL4 / HDMIエクステンダー(送信機・4分配)

画像を拡大

VGA-EXHDL4の画像を表示しています。

HDMIエクステンダー(送信機・4分配)

製品品番

VGA-EXHDL4

JANコード 4969887592731
標準価格 (税抜き \89,800)
  • お問い合わせ
  • 取扱・組立説明書
  • Q&A

適合機種製品

品番 特長 価格(税込)
VGA-EXHDR 受信機
メイン
特長
特長
特長
仕様

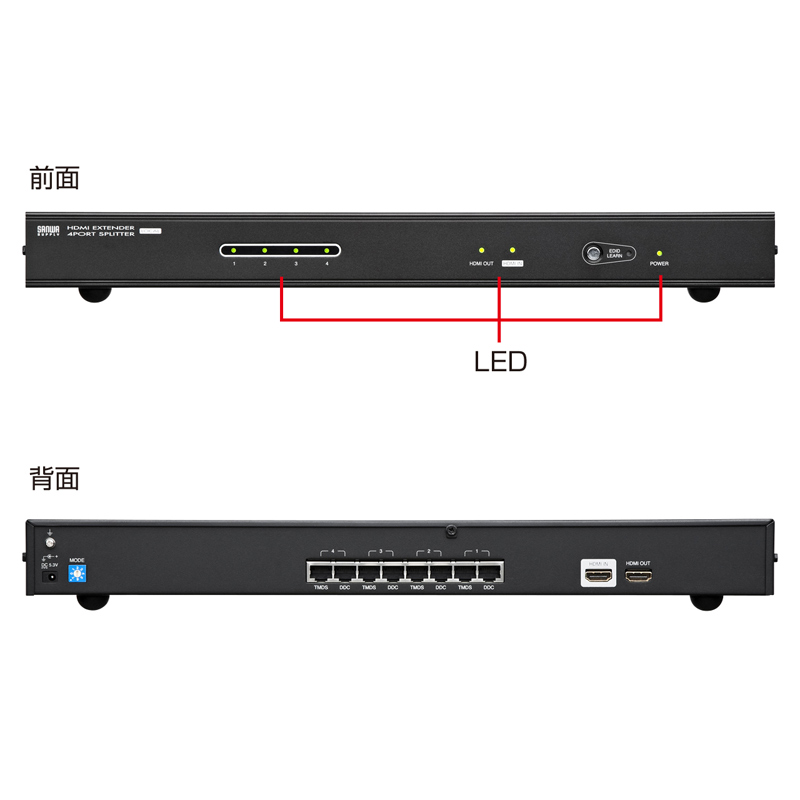

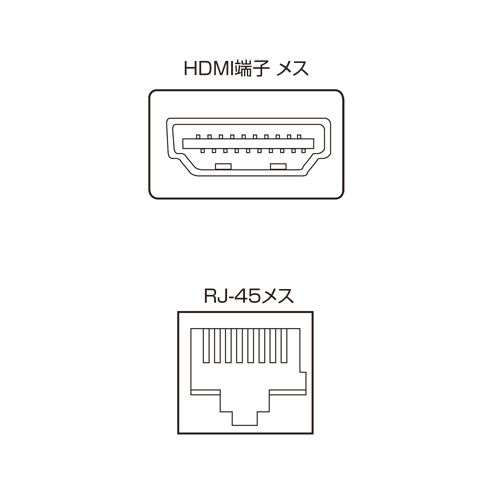

コネクタ図
  • RoHS6
  • RoHS10

HDMI信号を4分配で最大60m先に延長出力

HDMIエクステンダー 映像延長4分配

1080p フルHD時 40m延長 720p時 60m延長 音声対応 ケーブル付き

最大4台のディスプレイに延長出力

教室で 待合室で

最大4台のディスプレイに出力できるので、教室など、同じ内容を
複数のディスプレイに映したい場合に最適です。

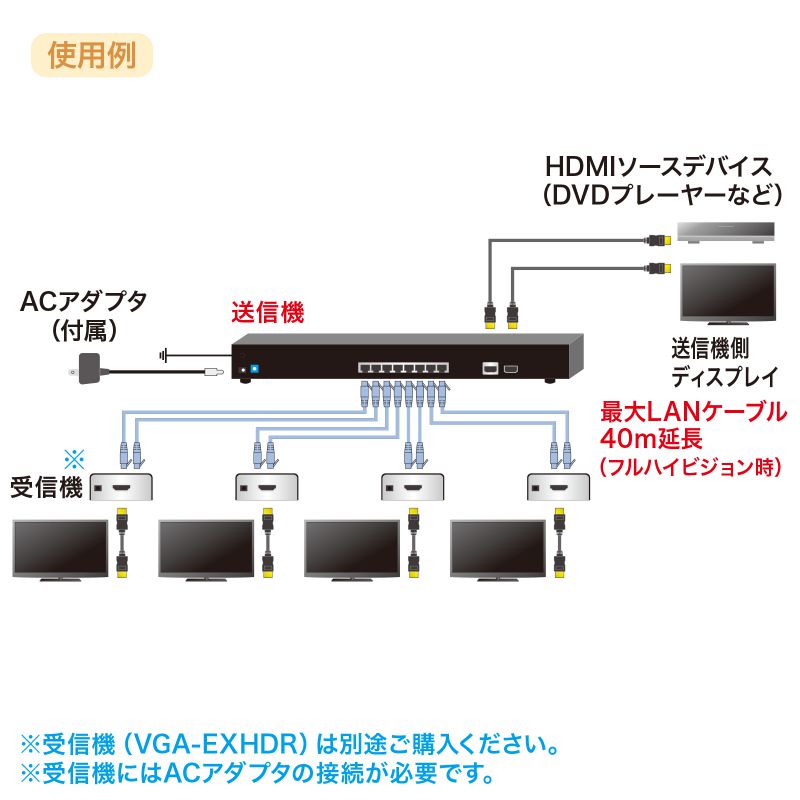

接続例

品質を落とさずに映像信号を延長!

本製品専用の受信機はこちら

特注のHDMIケーブルと比べてココがうれしい

長いHDMIケーブルを特注するとコストがかかるな

本製品はLANケーブルを使用するのでコストパフォーマンス良好です

本製品で使用するLANケーブルは低コストで入手が簡単!
ロングケーブルを特注するよりコストパフォーマンスに優れています。

HDMIケーブル太くして取り回ししづらい

細くて柔らかいLANケーブルを使うから取り回しがラク!

エクステンダーはLANケーブルで延長するので
HDMIケーブルよりも細く、取り回しがラクです。

設置距離が変わってHDMIケーブルを特注し直さなければ

LANケーブルを取り替えることで設置距離が変わっても柔軟に対応

特注ロングケーブルだと長さの変更はできませんが、
エクステンダーを使えばLANケーブルを取り替えることで
設置距離に合わせた長さに容易に調整できます。

製品詳細

特長特長

  • HDMI信号をWUXGA(1920×1200ドット)/フルHD(1920×1080ドット)解像度で最大40mまで、720P(1280×720ドット)解像度なら最大60mまで4分配して延長することができるHDMIエクステンダー(送信機)です。
    ※本製品のみではHDMI信号の送信はできません。別途受信機(VGA-EXHDR)が必要です。
  • 高画質なHDMI画像信号と同時に高音質な音声信号も延長できます。
  • 3D信号に対応しています。
  • HDCP(High-bandwidth Digital Content Protection)対応製品です。
    ※ディスプレイもHDCPに対応している必要があります。
  • 本製品(送信機)と別売の受信機(VGA-EXHDR)間をLANケーブル(カテゴリ6・ストレート)2本で接続することでHDMI信号を延長送信することができます。(正確な機器間認識ができるよう、DDC信号と映像・音声信号を分けて延長送信する方式を採用しています)
  • 伝送周波数帯域幅が250MHzのLANケーブル(カテゴリ6・ストレート)を使用することで高画質なHDMI信号を信号損失を極力抑えた状態で長距離伝送できます。
  • LANケーブル(カテゴリ6・ストレート)を使用するので取り回しが簡単でコストパフォーマンスにも優れています。
    ※本製品はLANケーブル(カテゴリ6・ストレート)を2本使用します。別途ご購入ください。
    推奨ケーブル(サンワサプライ製)
    KB-T6TS-10(10m)/15(15m)/20(20m)/25(25m)/30(30m)/40(40m)シリーズ
    KB-T6L-CB100N(100m)/300K(300m)(自作用・ケーブルのみ)
  • 19インチサーバーラックに設置ができる1Uサイズです。

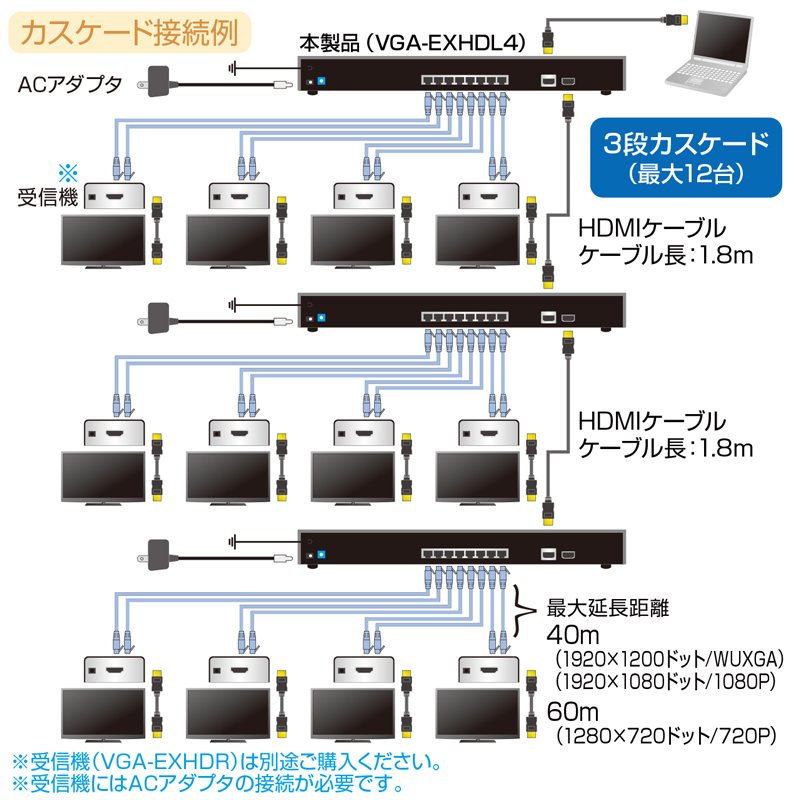

  • 3段階のデイジーチェーン接続にも対応しています。
  • 工場や建築現場などHDMI機器の設置が難しい環境にディスプレイのみを設置し、HDMI機器を離れた環境の良い場所に設置する場合などに最適です。

仕様仕様

最大表示解像度 1920×1200ドット(WUXGA) ※最大40m延長可。
1920×1080ドット(フルHD/1080P) ※最大40m延長可。
1280×720ドット(720p) ※最大60m延長可。
延長ケーブル長 60m(最大)
※解像度によりケーブル延長可能距離が異なります。
HDCP 対応
※ディスプレイもHDCPに対応している必要があります。
帯域幅 最大2.25Gbps
インターフェース 入力/HDMIタイプA(19pin)メス×1
出力/RJ-45メス×8/HDMIタイプA(19pin)メス×1
分配内容 4分配
消費電力 8W(最大)
環境条件 動作時温度・湿度/0〜50℃・80%以下(結露なきこと)
保管時温度・湿度/−20〜60℃・85%以下(結露なきこと)
材質 スチール
サイズ W432×D154×H44mm(本体サイズ)
重量 2.13kg

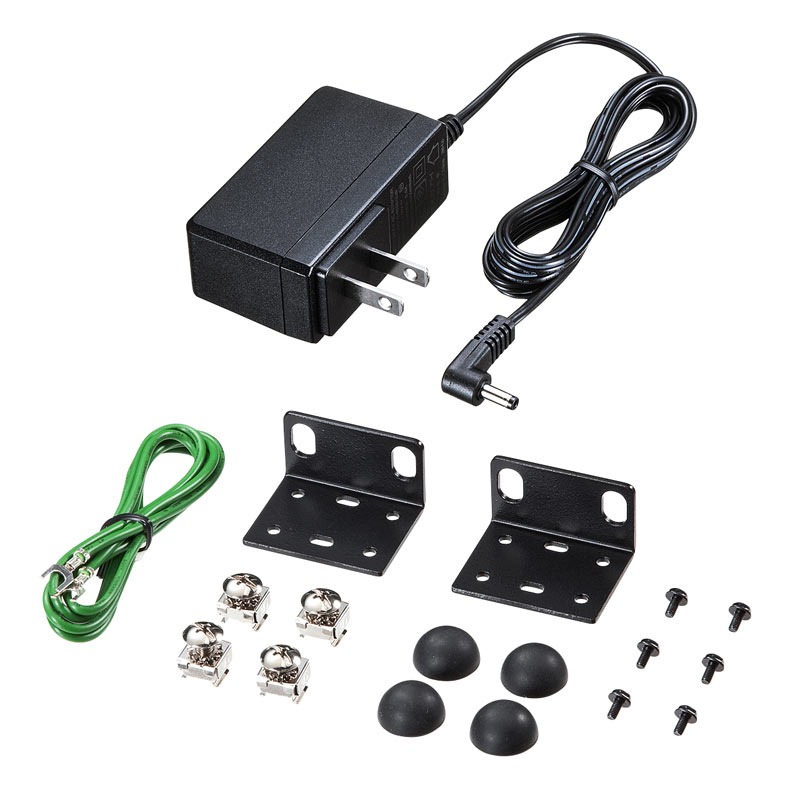

付属品 ACアダプタ(DC5.3V 2.4A)×1、ゴム足×4、アース線×1、ウォールマウント用金具×1、取扱説明書、保証書

対応機種対応機種

対応機種 HDMI出力端子を標準搭載している映像機器・家庭用ゲーム機・パソコン
※接続用HDMIケーブルはこちら→(リンク)
対応ディスプレイ HDMI入力端子を標準搭載しているテレビ・パソコン用ディスプレイなど(送信機側・確認用ディスプレイ接続用)
対応LANケーブル LANケーブル(カテゴリ6・ストレート)
※本製品はLANケーブル(カテゴリ6・ストレート)を2本使用します。別途ご購入ください。
この製品におすすめのLANケーブルはこちら
CAT6

ギガビットイーサネットに完全対応したカテゴリ6LANケーブル。

この製品の画像をダウンロード

製品ラインナップ

適合機種(全1件)

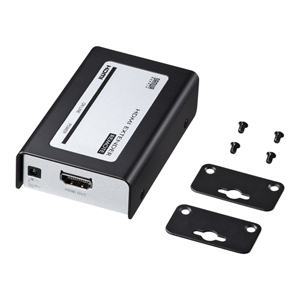

VGA-EXHDR 受信機 VGA-EXHDR ¥15,984 (税込)
シリーズ関連(全6件)

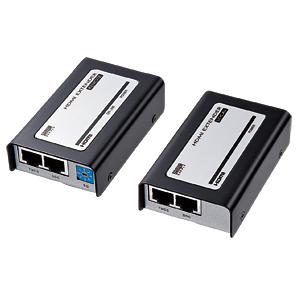

VGA-EXHD セットモデル(フルHD対応) VGA-EXHD ¥28,512 (税込)

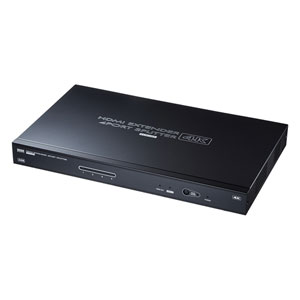

VGA-EXHDLTL4 送信機・4分配(4K映像対応) VGA-EXHDLTL4 ¥289,440 (税込)

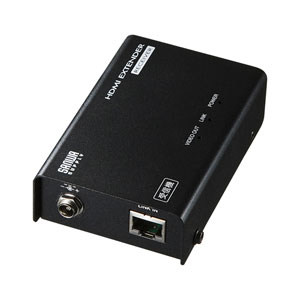

VGA-EXHDLTR 受信機(4K映像対応) VGA-EXHDLTR ¥32,184 (税込)

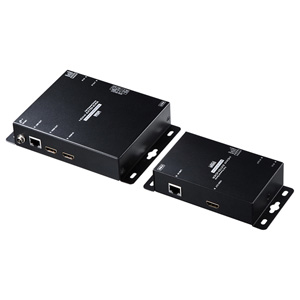

VGA-EXHDPOE2 セットモデル(4K2K・PoE対… VGA-EXHDPOE2 ¥86,184 (税込)
VGA-EXHDR 受信機(フルHD対応) VGA-EXHDR ¥15,984 (税込)

すべての製品を見る

よくある質問よくある質問(Q&A)

LANケーブル1本の接続で使うことはできますか?

2017/05/24

LANケーブルは必ず接続が2本必要です。 TMDS…映像・音声信号、DDC…ディスプレイを認識させるための信号用として利用します。 LANケーブル1本の接続では動作しません。
