PS/2接続とUSB接続の両方に対応したデュアルインターフェース対応のパソコン自動切替器(8ポート)。

SW-KVM8UP / PS/2・USB両対応パソコン自動切替器(8:1)

画像を拡大

SW-KVM8UPの画像を表示しています。

PS/2・USB両対応パソコン自動切替器(8:1)

製品品番

SW-KVM8UP

JANコード 4969887592526
標準価格 (税抜き \79,800)
  • お問い合わせ
  • 取扱・組立説明書
  • Q&A
  • オプション
メイン
特長
仕様
仕様
仕様

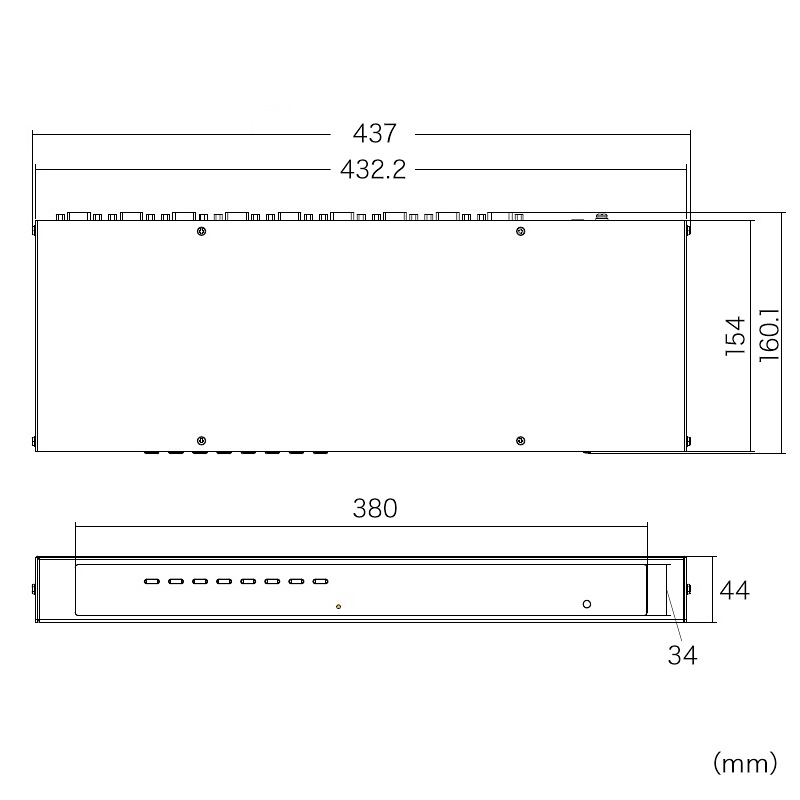

寸法図

一組のキーボード・マウス・ディスプレイを8台のパソコンで切替・共有

最大8台のパソコン 戦況接続ケーブル

カスケード接続対応で最大64台までのパソコンを共有

カスケード接続用 ケーブル

2段階までのカスケード接続に対応しています。
操作したいパソコンの台数が多い場合でも、
本製品を最大8台接続することで、
64台までのパソコンを1組のコンソールから
操作することができます。

SW-KLU180

SW-KLP180

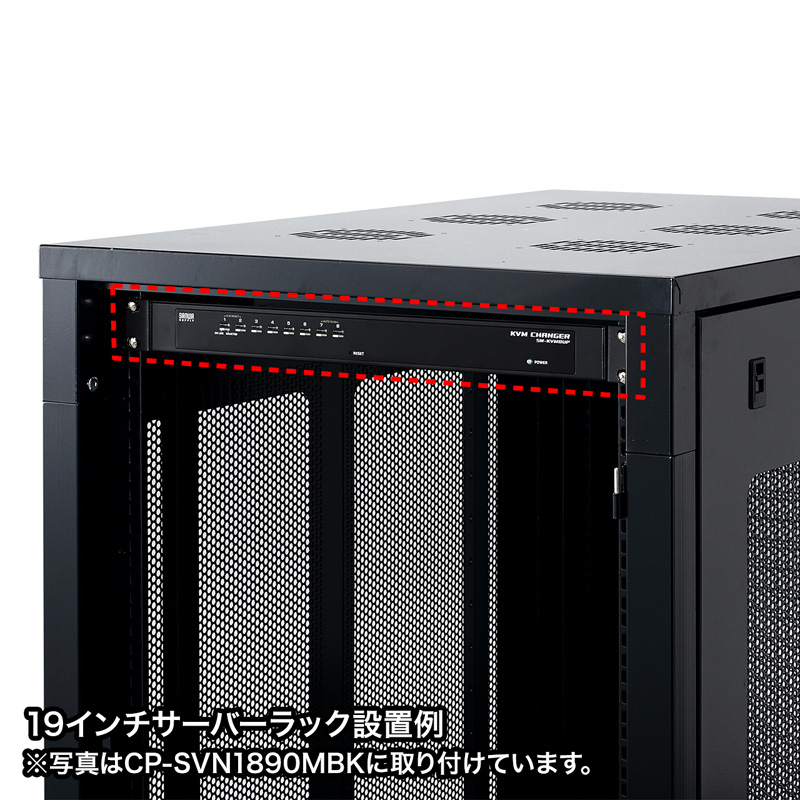

19インチマウント対応

サーバーラックやハブボックスに取り付けできます。

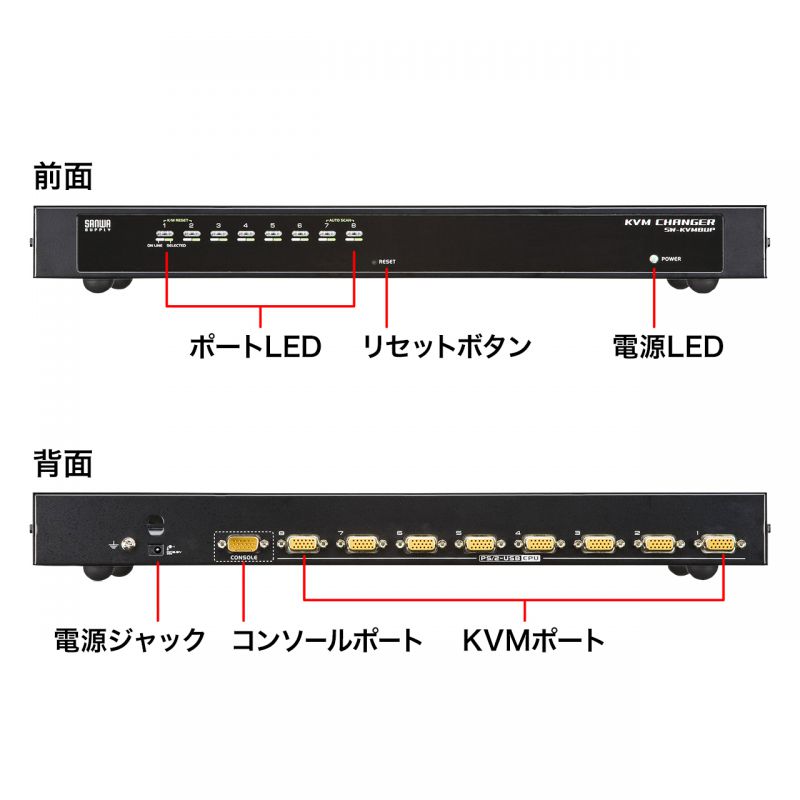

各部名称

正常に動作しない!そんな場合はこちらをご確認ください。

パソコン自動切替器(KVM)に接続した機器が、正常に動作しない場合は以下のページからチェックフローを確認してください。

製品詳細

特長特長

  • 1組のコンソール(キーボード・マウス・ディスプレイ)で8台までのパソコンを切り替えて操作できます。
  • 高性能ディスプレイの画質を最大限に使用できる超高解像度2048×1536ドットまでの解像度に対応しています。
  • パソコンとの接続はPS/2でもUSBでも可能です。PS/2接続のパソコン、USB接続のパソコンを混在して接続することもできます。
    ※本製品にはパソコンとの接続ケーブルは付属されていません。接続コネクタに応じて別途接続ケーブルをご購入ください。
  • キーボード・マウスはPS/2でもUSBでも接続できるデュアルインターフェースに対応しています。マウスはUSB、キーボードはPS/2などのクロスインターフェース接続も可能です。
  • キーボード・マウスエミュレーション機能を搭載しています。KVMスイッチがどのポートを選択していてもパソコン起動時のブートエラーを回避します。
  • Windows OS、Mac OS、Linuxに対応しています。複数のOSが混在した環境でも使用できます。
    ※カーネルのバージョン・ディストリビューションの仕様により使用できない場合があります。
  • 一定時間間隔で自動的にポートを切り替えるオートスキャンモードを搭載しています。パソコン動作状況の確認などに最適です。
  • ホットプラグに対応しているのでパソコンの追加・削除時に切替器の電源を切る必要がなくメンテナンスが簡単です。
  • 2段階までのカスケード接続に対応しています。最大64台のパソコンを1組のコンソールでコントロールすることができます。
  • キーボード・マウス・ディスプレイの信号を1つにまとめたオールインワンコネクタを採用しています。接続も簡単で見た目もすっきりできます。
  • 19インチサーバーラックに取り付け可能です。(1Uサイズ取り付け用金具を付属しています)
  • 切替方法は前面パネルでのボタン切り替え、キー入力によるホットキー切り替え、OSD画面による切り替え操作が可能です。
  • 使用するユーザーレベルで、操作できるOSD画面を制限したり、コンソールから全てのパソコンを同時にシャットダウンさせるブロードキャスト機能、2レベルパスワードセキュリティ機能などシステム管理に便利な多機能OSDを搭載しています。

  • <OSDとは>
    ※オン・スクリーン・ディスプレイの略でディスプレイ上に出る操作パネルを指します。一般的なディスプレイにも内蔵されている機能で画面の位置やコントラストなどを操作するときに利用する画面と同じものです。サンワプライ製のOSD搭載切替器は切替器本体を操作するOSDがディスプレイ上に表示されます。ドライバのインストールなどは一切必要なく、切替器を接続するだけで使用できます。

  • <ご注意>
    ※ゲーミングキーボードなどのNキーロールオーバー機能を搭載したキーボードは動作対応しません。

仕様仕様

インターフェース 【パソコン用】
オールインワンコネクタ/ SPDB18ピン(メス)×8
※VGA/キーボード/マウス信号ラインを一体化

【コンソール側】
オールインワンコネクタ/ SPDB18ピン(オス)×1
※VGA/キーボード/マウス信号ラインを一体化
切替方式 本体セレクトスイッチ切替、ホットキー切替、OSD切替、オートスキャンモード切替

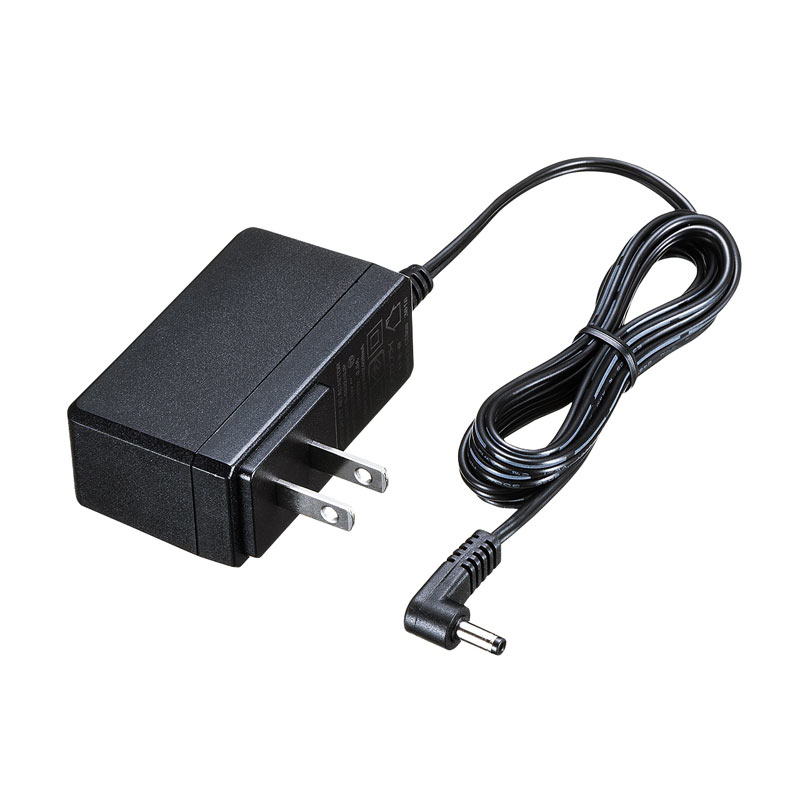

電源 ACアダプタ(DC 5.3V/2.4A)
消費電流 460mA(最大)
消費電力 2.44W(最大)
環境条件(結露なきこと) 動作時/温度 0〜50℃、湿度 80%以下
保管時/温度 −20〜60℃、湿度 80%以下
サイズ W433×D160×H44mm
重量 1890g

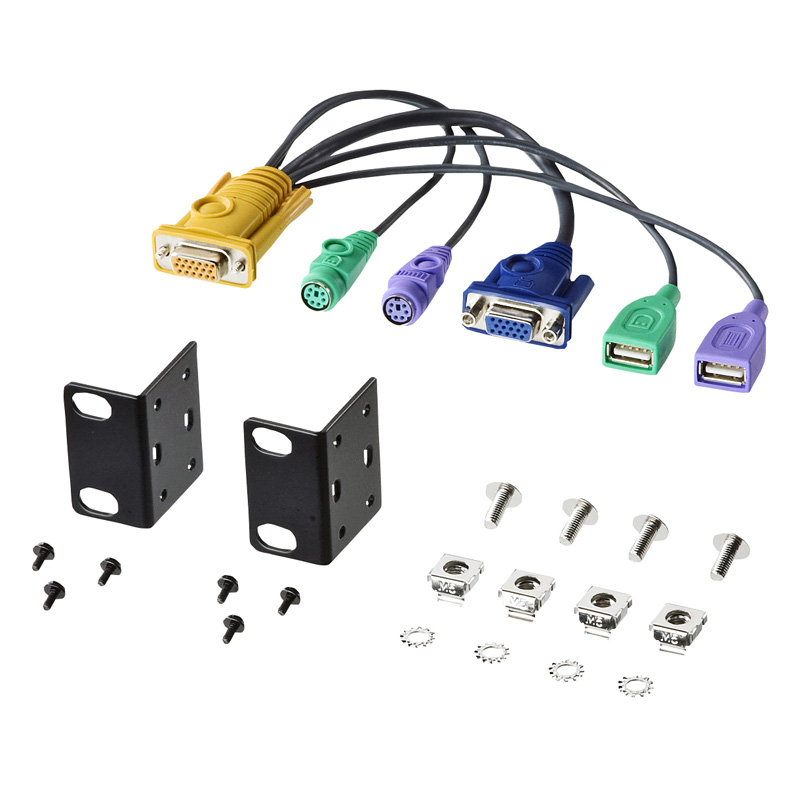

付属品 ACアダプタ(5.3V/2.4A)×1、コンソール接続用専用ケーブル(0.27m)×1、ラックマウントキット(ブラケット×2、ネジ×6)、取扱説明書、保証書、グランド線(接地線)、ゴム足×4、ラック固定用ネジ×4、ラック固定用ナット×4、ラック固定用ワッシャー×4

対応機種対応機種

対応パソコン DOS/Vデスクトップパソコンまたはノートパソコン、Apple Macシリーズ
※USB Aコネクタメス、HD(3WAY)15pinディスプレイコネクタを持つ機種
対応キーボード USBキーボード
※Bluetoothキーボードには対応していません。
※キーボードに搭載されているUSBハブポートは本製品経由では使用することはできません。
※キーボードに搭載されている特殊ボタンなどドライバを要する機能については本製品経由では使用することができません。
※指紋認証機能付キーボード、タッチパッド付キーボードなどでは動作しないことがあります。
※ゲーミングキーボードなどのNキーロールオーバー機能を搭載したキーボードは動作対応しません。
対応マウス PS/2マウス、USBマウス
※Blutoothマウスには対応していません。
対応ディスプレイ マルチスキャンディスプレイ(アナログRGBディスプレイ)
※ミニD-sub(HD)15pinメスコネクタを持つ機種。
※解像度2048×1536ドットまで表示可能です。
※DDC2Bに対応しています。
対応OS Windows 10(64bit/32bit)・8.1(※1)・8(64bit/32bit)(※1)・7(64bit/32bit)・Vista
Windows Server 2003/2003(R2)、2008/2008(R2)、2012/2012(R2)、2016
Windows XP・2000(Professional/Server/Advanced Server)・Me・98SE
Linux
macOS 10.12〜10.13、Mac OS X 10.2〜10.11、Mac OS 9.0〜
※1 通常のマウス操作、キーボード入力、ディスプレイ表示は問題ありませんが、Windows 10・8.1・8特有の「チャーム呼び出し」「ジェスチャー機能」などドライバを要する機能についてはKVMスイッチ経由では対応しません。
※NEC PC98-NXシリーズ・PC-9801シリーズは動作保証外です。
※84キーボードやAT規格キーボードには対応しておりません。
※キーボード、マウスにおいてドライバのインストールを要する特殊なボタン、ファンクションキーについては本切替器経由では動作しないことがあります。
※ワンタッチボタンによるレジューム・サスペンド機能は対応しておりません。
※本製品は国内仕様となっており、海外での動作保証、サポートは行っておりません。
※Microsoft Windowsは、Microsoft Corporationの米国およびその他の国における登録商標です。
確認済の対応表はこちら

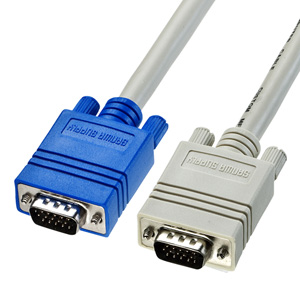

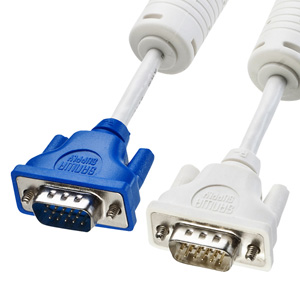

切替器-ディスプレイ間推奨接続ケーブル KC-V07 ディスプレイケーブル(複合同軸・アナログRGB・0.75m)
KC-VM07 スリム同軸ディスプレイケーブル(アナログRGB・0.75m) など
切替器-パソコン間専用接続ケーブル(PS/2接続用) SW-KLP120 パソコン自動切替器用ケーブル(1.2m)
SW-KLP180 パソコン自動切替器用ケーブル(1.8m)
SW-KLP300 パソコン自動切替器用ケーブル(3.0m)
SW-KLP600 パソコン自動切替器用ケーブル(6.0m)
切替器-パソコン間専用接続ケーブル(USB接続用) SW-KLU180 パソコン自動切替器用ケーブル(1.8m)
SW-KLU300 パソコン自動切替器用ケーブル(3.0m)
カスケード接続時使用ケーブル(USB接続用) SW-KLU180 パソコン自動切替器用ケーブル(1.8m)
SW-KLU300 パソコン自動切替器用ケーブル(3.0m)
※パソコン切替器(KVMスイッチ)専用ケーブル一覧はこちら→(リンク)
※パソコン切替器(KVMスイッチ) 検索はこちら→(リンク)
この製品の画像をダウンロード

製品ラインナップ

オプション・オススメ品(全6件)
SW-KLP120 パソコン自動切替器用ケーブル(1.2m) SW-KLP120 ¥2,484 (税込)
SW-KLP180 パソコン自動切替器用ケーブル(1.8m) SW-KLP180 ¥2,808 (税込)
SW-KLP300 パソコン自動切替器用ケーブル(3.0m) SW-KLP300 ¥3,132 (税込)
SW-KLP600 パソコン自動切替器用ケーブル(6.0m) SW-KLP600 ¥5,292 (税込)
SW-KLU180 パソコン自動切替器用ケーブル(1.8m) SW-KLU180 ¥2,808 (税込)

すべての製品を見る

よくある質問よくある質問(Q&A)

ロジクール製Unifyingレシーバーには対応しません。

2019/08/19

ロジクール製UnifyingレシーバーはBluetooth規格に似たロジクール社独自の通信方法となり、KVM経由で動作致しません。
続きを読む

ロジクール社のUnifyingレシーバー、Unifyingキーボード、Unifyingマウスで動作し…

2019/02/27

Unifying規格のレシーバー、キーボード、マウスには対応していません。
続きを読む

初回、ユーザー名とパスワードを求められた場合は何を入力すればいいですか。

2018/11/20

初期設定状態ではユーザーネームもパスワードも設定されていない為、Enterキーを押していただければログインできます。
続きを読む

モニターの解像度が低く出力され、一度変更しても切り替える度に元に戻る。

2010/03/24

グラフィックボードがパソコン切替器経由でディスプレイを認識できず、どんなディスプレイなのか分からない為、デフォルト解像度(低い解像度)で出力している状況です。 グラフィックボードの仕様になり、切替器
続きを読む

USB→PS/2に変換して使うマウスやキーボードも使えますか?

2009/11/26

マウス(またはキーボード)に付属している変換アダプタを使用し、本体に直接挿して動作出来るものであれば使用可能です。
続きを読む
