極細ディスプレイケーブル、ミニD-sub15pinのアナログRGB(VGA)ケーブル。フェライトコア付き。1m。

KC-VMH1K / ディスプレイケーブル

画像を拡大

KC-VMH1Kの画像を表示しています。

ディスプレイケーブル

製品品番

KC-VMH1K

JANコード 4969887763773
標準価格 (税抜き \1,700)
  • お問い合わせ

長さ違い製品

品番 特長 価格(税込)
KC-VMH07K 0.75m
KC-VMH1 1m
KC-VMH100 10m
KC-VMH15 1.5m
KC-VMH150 15m

残り6件を表示

メイン

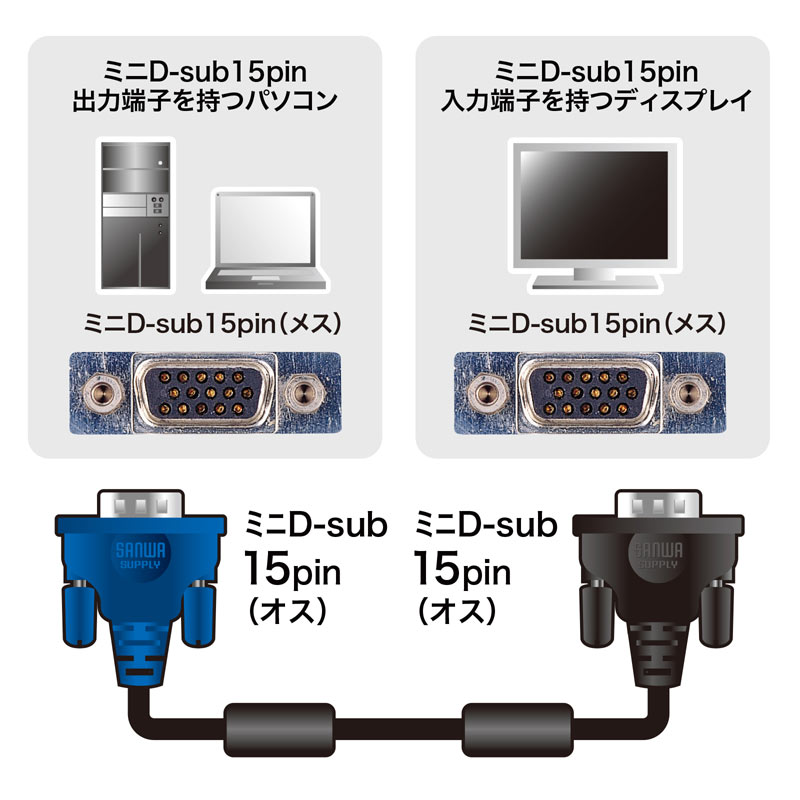

特長

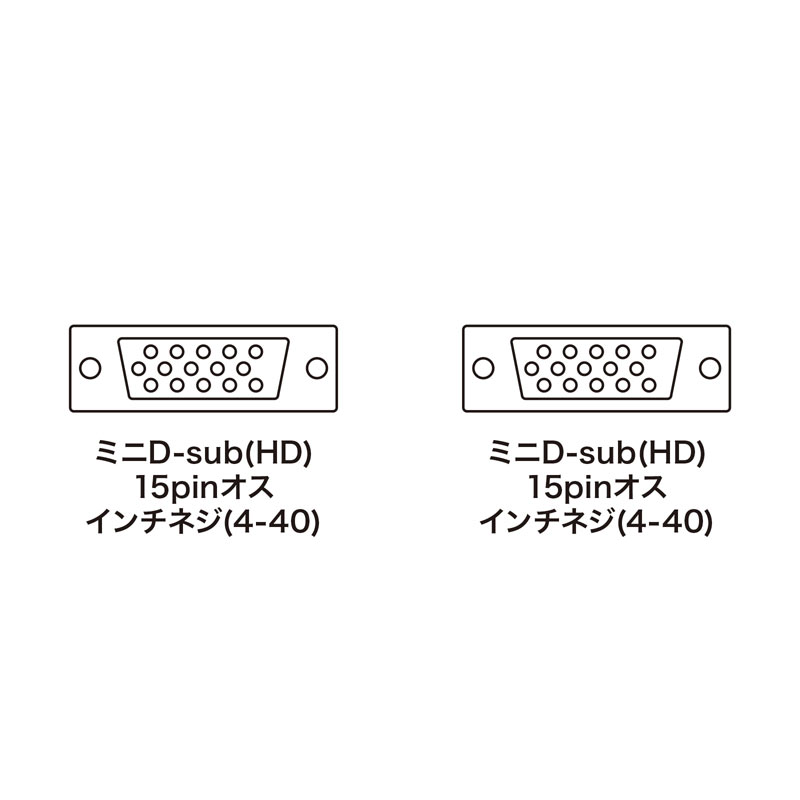

コネクタ図

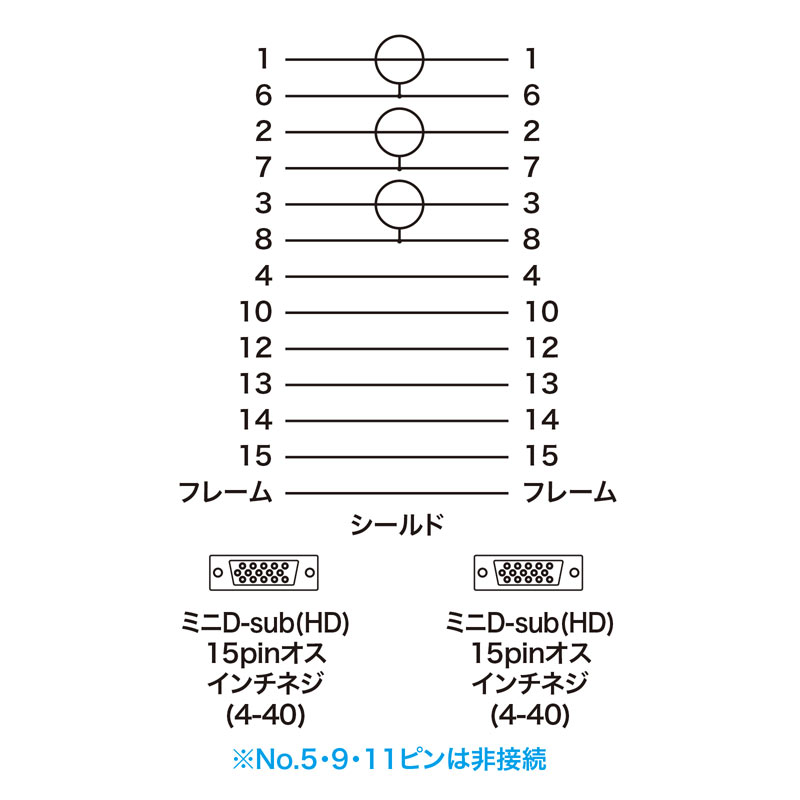

結線図
パッケージ
  • RoHS

製品詳細

特長特長

  • 各社パソコン本体とディスプレイを接続するためのケーブルです。
    ケーブル外径4.5mmの極細スリムケーブル&コンパクトコネクタ(従来の体積比で約40%コンパクト化)を採用しています。ケーブルの取り回し、あるいは接続機器の背面がスッキリします。
  • R・G・Bの映像用信号に75Ω同軸ケーブルを使用している複合同軸ケーブルです。ノイズに強く信号損失も極めて少ないので、高解像度モードに対しても画像劣化が極めて少ない高品質なケーブルです。
  • 高周波ノイズを吸収するフェライトコアをケーブル両端に装着しています。
  • サビにも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン(コンタクト)を使用しています。
  • 銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。
  • 内部を樹脂モールドで固め、さらに全面シールド処理を施したモールドコネクタなので、外部干渉を防ぎノイズ対策も万全です。耐振動・耐衝撃性にも優れています。
  • インテル社とマイクロソフト社が共同で作成したパソコンの規格に基づくPC99ケーブルです。パソコンと周辺機器を正しく接続するためにコネクタが色分けされています。
  • ケーブルの芯線をコネクタ内部のピンに固定する加工に、鉛をほとんど含まない無鉛ハンダを使用しています。

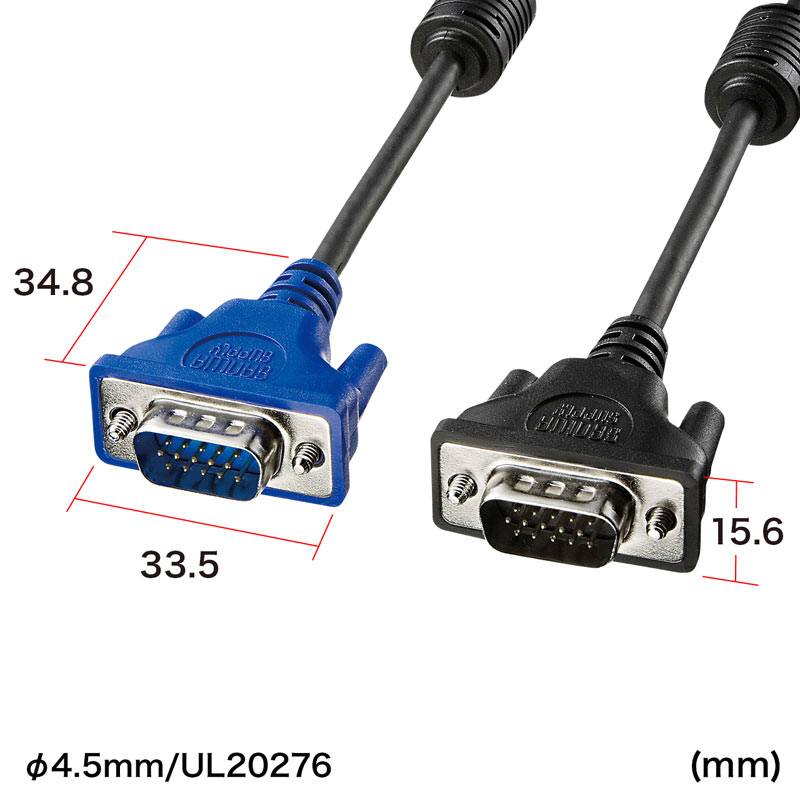

仕様仕様

カラー ブラック (パソコン側コネクタはブルー/PC99規格適合)
ケーブル長 1m
ケーブル平均外径 4.5mm
コネクタ形状 ミニD-sub15pinオス インチネジ(4-40)-
ミニD-sub15pinオス インチネジ(4-40)
線材規格 UL20276
特注ロット300本〜
※発注数量が300本より多い場合には特注をお受けすることが可能です。最小ロット数は変動することもありますので事前にご確認ください。価格・納期・仕様などについては、サンワサプライ営業までお問い合わせください。
※コネクタ・線材などの材料・部品をサンワサプライ規定のものを使用すれば、1本からの特注生産が可能です。(モールドコネクタや、PC99カラー指定などで、少量での特注生産はできません)

対応機種対応機種

対応機種 <パソコン>
各社DOS/Vパソコン
NEC PC98-NXシリーズ、NEC PC-9821シリーズ
Apple iMac、Power Mac G4・G3、PowerBookシリーズ、iBookシリーズなど
※ミニD-sub(HD)15pinディスプレイポートを持つ機種。
(NEC)→(リンク)
(Mac)→(リンク)

<ディスプレイ>
各社アナログRGBディスプレイ(VGAディスプレイ)、液晶プロジェクター、液晶テレビ。
※ミニD-sub(HD)15pinポートを持つ機種。

<ご注意>
※細径ケーブルを使用しているので、延長での使用や切替器などでの使用には向いていません。
※ケーブルをお選びの際は用途およびpin数をご確認の上お選びください。
※本製品は室内用です。
