雷サージから機器を守る、ギガビットイーサネット対応RJ-45中継アダプタ。

画像を拡大

ADT-NF5ENの画像を表示しています。

雷サージプロテクター(ギガビット対応)

製品品番

ADT-NF5EN

JANコード 4969887751862
標準価格 (税抜き \21,500)
  • お問い合わせ
  • 特長
  • 特長
  • 特長
  • パッケージ

製品詳細

特長特長

  • 雷サージからネットワーク接続機器を保護します。
  • ギガビットイーサネットに対応しています。
  • カテゴリ5e(1000BASE-T)の伝送が可能です。
  • PoE(パワーオーバーイーサネット)(48V)に対応しています。
  • 鍛造アルミボディーで、EMCノイズも万全です。
  • ※本製品は内部に電子部品を使用しているため、フルークテスターのギガテストではpassしません。

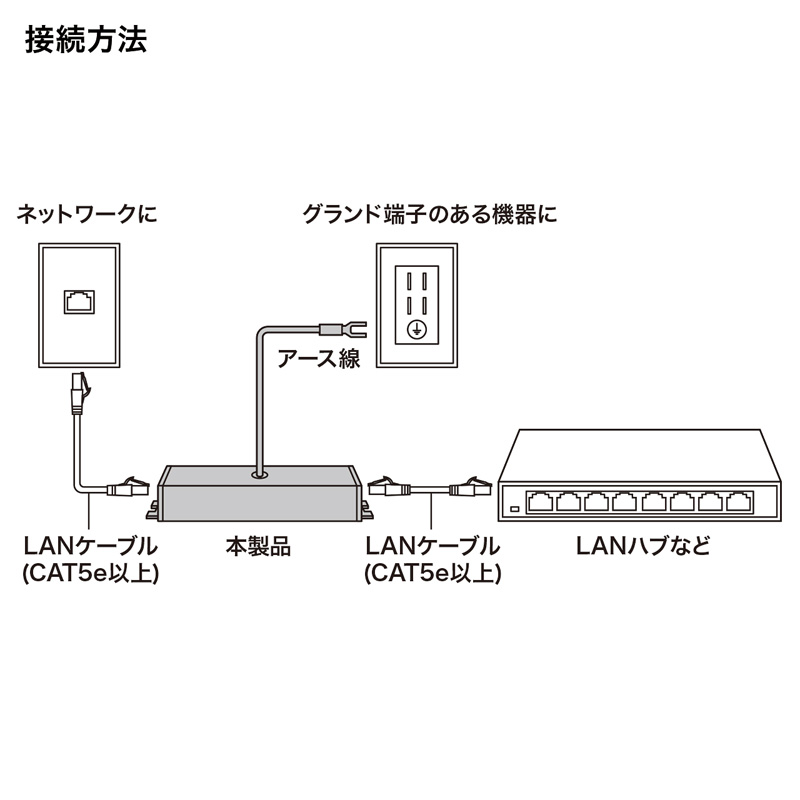

  • <接続方法>
    1.本製品を接続する前に、既存のネットワークが正常に動作していることを確認してください。
    2.接続する機器の電源を切ってください。
    3.接続する機器にエンハンスドカテゴリ5以上のLANケーブルを使用して接続してください。
    ※PoE機器に接続する場合はAWG24単線、AWG23単線、AWG22より・単線仕様のLANケーブルをご使用ください。

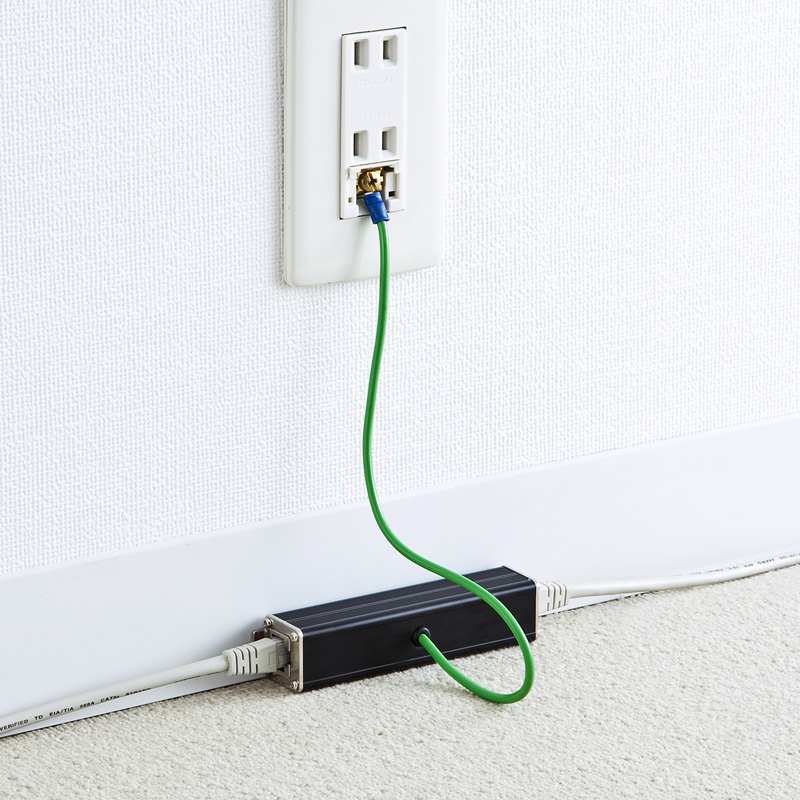

    4.本製品のアース線をグランドに接続してください。
    ※十分な雷サージ保護性能を得るためには、必ずアース線でグランド処理を行ってください。グランド処理が行われていない場合、雷サージ保護性能は発揮できません。
    5.接続している機器の電源を入れてください。

仕様仕様

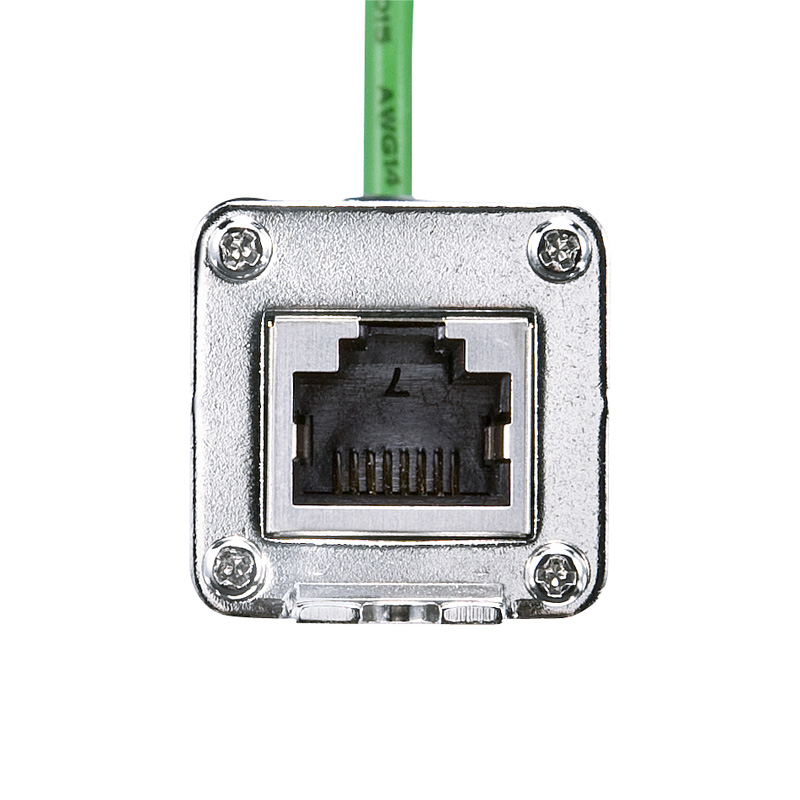

コネクタ RJ-45シールドポート
定格電圧 データ/5V、パワー/48V
サージ放電電流(8/20μs) パワー・データ/10KA
保護ピン 全8ピン
保護モード ディファレンシャル&コモンモード
絶縁インピーダンス 1000MΩ
データ転送速度 1000Mbps(1000BASE-T)
インパルス保護電圧 500V以下
応答時間 5ns以下
アースケーブル 27cm(Y端子付き)
動作温度 -20〜60℃
動作湿度 0〜90%(結露なきこと)
サイズ W25×D120×H25mm
重量 105g
