MPOコネクタ付き光ファイバーケーブル

MPOコネクタ付き光ファイバーケーブルとは?

MPOコネクタ付き光ファイバーケーブル
  • 難燃対応NEC OFNR

MPOコネクタ付き光ファイバーケーブルは、12芯の多芯ファイバーを一括ワンタッチ着脱が可能なパッチケーブルです。接続特性はMT形光コネクタと同等です。 10ギガ対応(OM3準拠)のMPOコネクタ付き光ファイバーケーブルの特注対応も可能です。

  • ■12芯の多芯ファイバーを一括ワンタッチ着脱。
  • ■屋内の通信交換装置等の多芯接続部で着脱が頻繁に行なわれる場合に最適。
  • ■ファイバーチャンネル規格やインフィニバンドなどで使用可能。
  • ■ファンアウトケーブルで複数ケーブルを集約しフロア内のケーブル配線を簡素化するトランクケーブルとして最適。
  • ■標準配線の他にコネクタの向きが異なるクロス配線も選択可能。
  • ■難燃規格:UL1666 OFNRに対応。

トランクケーブルを使用しない場合

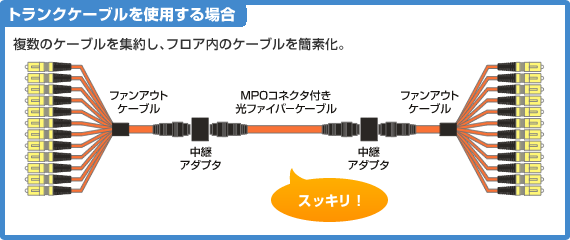

トランクケーブルを使用する場合

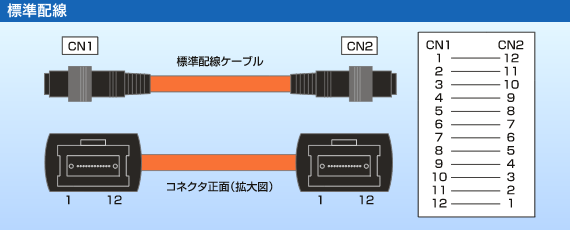

標準配線

クロス配線

光ファイバーケーブル仕様

ファイバー種別 マルチモード シングルモード
コア径 50ミクロン 62.5ミクロン 9.2ミクロン(※1)
クラッド径 125ミクロン
波長 850nm 1310nm 850nm 1310nm 1310nm
伝送損失 3.0dB/km
以下
1.0dB/km
以下
3.5dB/km
以下
1.5dB/km
以下
0.5dB/km
以下
伝送帯域 500MHz・km以上 200MHz・km以上 500MHz・km以上 -
カラー

※1 : 波長1310nmでのモードフィールド径を示します。

MPOコネクタ仕様

ファイバー種別 マルチモード シングルモード
接続損失 0.75dB以下
反射減衰量 - 50dB以上
標準カラー
研磨方法 フラットPC研磨 斜めPC研磨
ガイドピン 無し(※2)

※2 : ガイドピン有りをご希望の場合は別途ご相談ください。

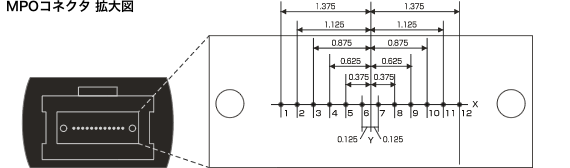

MPOコネクタ 拡大図
※MPOコネクタのファイバー間隔はJIS C5982で上図のように定められております。
12芯以下のタイプの場合、接続先の機器によって使用するファイバーの位置が異なる場合があります
(例えば、8芯タイプでも使用するファイバーの位置が上図の1、2、3、4、9、10、11、12の場合など)。
接続先の機器の仕様にもご注意下さい

特注依頼の際は、下記項目を確認してください

ケーブル長 ○○m
ファイバー種別(コア径) マルチ(50/62.5)、シングル(9.2)
ケーブル配線 標準配線、クロス配線
本数 ○○本
ケーブルをご要望に合わせてオーダーメイドできます。 特注サービス お問い合わせはこちら
